3. Instalación
Aviso
El producto deberá ser instalado por un electricista cualificado.
Durante la instalación, asegúrese de que se retira el conector remoto con puente (o apague el interruptor de encendido/apagado remoto si está instalado) para estar seguro de que el inversor no puede encenderse de forma inesperada.
3.1. Instalación física
Puede ver un dibujo con las dimensiones del inversor en el Apéndice de este manual.
3.1.1. Ubicación
Para garantizar que el inversor funciona sin problemas deberá utilizarse en ubicaciones que cumplan las siguientes condiciones:
Evitar el contacto con el agua. No exponer el inversor a la lluvia o a la humedad.
Instale el inversor en un lugar seco y bien ventilado.
Para un mejor funcionamiento, el inversor deberá colocarse en una superficie plana.
Instálelo lo más cerca posible de las baterías. Intente que la distancia entre el producto y la batería sea la menor posible para minimizar la pérdida de tensión en los cables.
Debe dejarse un espacio de al menos 10 cm. alrededor del aparato para refrigeración. No obstruir el paso de aire alrededor del inversor. Cuando el inversor se caliente demasiado, se apagará. Cuando el inversor alcance un nivel de temperatura seguro, la unidad se volverá a poner en marcha automáticamente.
No colocar la unidad bajo la luz directa del sol. La temperatura ambiente deberá situarse entre -20 ºC y 40 ºC (humedad < 95 % sin condensación). Observe que en situaciones extremas, la temperatura de la caja del inversor puede exceder los 70 ºC.
Aviso
Una temperatura ambiente demasiado alta resultará en una menor vida útil, una corriente de carga reducida, una disminución de la potencia pico nominal o el apagado del inversor.
Nunca coloque el producto directamente sobre las baterías.
Por motivos de seguridad, este producto deberá instalarse en un entorno resistente al calor si se utiliza con equipos en los que se va a convertir una cantidad de electricidad importante. Debe evitarse la presencia de productos químicos, componentes sintéticos, cortinas u otros textiles, etc. en su proximidad.
3.1.2. Montaje
Coloque el inversor contra una pared sólida o en posición horizontal sobre un suelo adecuado.
Monte el inversor con cuatro tornillos verticalmente hacia arriba o hacia abajo u horizontalmente hacia arriba o hacia abajo. En la tabla y la figura siguientes puede ver las mejores opciones de montaje.
Instrucciones de montaje.
# | Tipo de montaje | ¿Recomendado? | Clasificación IP | Notas |
|---|---|---|---|---|
1 | Montaje en techo (invertido). | No | N/A | |
2 | Montaje sobre la base | Sí | IP21 | |
3 | Montaje vertical en pared, ventilador en la parte inferior. | Sí | IP20 | Tenga en cuenta que podrían caer pequeños objetos o partículas de polvo dentro del inversor a través de los orificios de ventilación de la parte superior. |
4 | Montaje vertical en pared, ventilador en la parte superior. | No | N/A | |
5 | Montaje horizontal de pared. | Sí | IP20 |
3.2. Instalación eléctrica
Puede ver un dibujo con un resumen de las conexiones del inversor en el apéndice Descripción de las conexiones.
3.2.1. Conexión a la batería
Para utilizar toda la capacidad del inversor, es importante usar baterías con capacidad suficiente y cables de batería de sección adecuada.
El inversor dispone de un fusible CC interno. Si la longitud del cable de la batería es superior a 1,5 m, deberá colocarse en el cable un fusible o disyuntor CC adicional cerca de la batería.
En la siguiente tabla puede consultar las recomendaciones sobre la sección del cable de la batería y la capacidad mínima de la batería e información sobre el fusible interno según el modelo de inversor.
Modelo de inversor | Sección del cable 0-1,5 m | Sección del cable 1,5- m | Fusible interno (Littlefuse) | ¿Fusible reemplazable? | Capacidad mínima de la batería |
|---|---|---|---|---|---|
12/250 | 4 mm² | 6 mm² | 2 x 30 A, 32 V, ATOF | No | 30 Ah |
24/250 | 2,5 mm² | 4 mm² | 30 A, 32 V, ATOF | No | 20 Ah |
Un grosor de cable adecuado y unas baterías de tamaño apropiado son factores importantes. Pregunte a su proveedor o consulte las secciones correspondientes de nuestros libros: Energía ilimitada y Cableado sin límites, que se puede descargar de nuestro sitio web.
Procedimiento de conexión de la batería
Aviso
Utilice herramientas aisladas para no cortocircuitar los terminales de la batería.
Evite que los cables de la batería entren en contacto.
Conecte los cables de la batería de la manera siguiente:
Tenga en cuenta que la conexión con polaridad inversa (+ a – y – a +) de los cables de la batería podría dañar el inversor.
Conecte los cables de la batería a los terminales + (rojo) y – (negro) de la batería.
Asegure bien las conexiones de la batería. Una conexión apretada reducirá la resistencia del contacto todo lo posible.
3.2.2. Conexión del panel solar
Tenga en cuenta que la conexión con polaridad inversa de los cables del panel solar podría dañar el inversor.
Conecte los cables del panel solar a los terminales FV positivo (rojo) y negativo (negro).
Asegure bien las conexiones FV. Una conexión apretada reducirá la resistencia del contacto todo lo posible.
Aviso
No conecte una batería ni una fuente de alimentación CC a la conexión solar. Esto producirá daños en el inversor.
3.2.3. Conexión de la salida CA
El inversor está equipado con la siguiente toma CA:
IEC-320 (enchufe macho incluido).
Puede ver fotos de los tipos de toma CA en el apéndice Toma de CA.
El inversor no tiene fusible en la salida CA. El cableado CA está protegido por un limitador de corriente de acción rápida en caso de cortocircuito y un mecanismo de detección de sobrecarga que imita las características de un fusible (es decir, apagado más rápido con una sobrecarga mayor). Es importante dimensionar los cables correctamente en función de la potencia nominal del inversor.
Nunca conecte la salida del inversor a otra fuente CA, como un enchufe de pared doméstico CA o un generador.
Aviso
El inversor tiene una puesta a tierra flotante. Para asegurar el correcto funcionamiento del GFCI (ID o RCCB) a instalar en el circuito de salida CA del inversor, debe hacerse una conexión de neutro a tierra interna o externa. Para más información, véase el apéndice Información de instalación de la conexión neutro a tierra.
3.2.4. Conexión a tierra del chasis
Dimensiones del cable para conectar el chasis del inversor a tierra:
El conductor de tierra de la arandela de puesta a tierra del chasis a la puesta a tierra tiene que tener una sección que sea al menos la mitad que la de los conductores usados para la conexión de la batería.
Las dimensiones máximas del conductor que se ajusta a la arandela de puesta a tierra son 25 mm². Use la tabla siguiente para encontrar la sección adecuada para el conductor de puesta a tierra.
Cable de batería | Cable de la puesta a tierra |
|---|---|
1,5 mm² | ≥ 0,75 mm² |
2,5 mm² | ≥ 1,5 mm² |
4 mm² | ≥ 2,5 mm² |
6 mm² | ≥ 4 mm² |
3.2.5. Conector remoto
Se puede conseguir el control on/off remoto del inversor con un simple interruptor on/off conectado al conector remoto del inversor.
El inversor se encenderá cuando se haya puesto en ON o en modo ECO mediante el interruptor ON/OFF/CHARGER-ONLY (solo cargador) y cuando:
Se haga contacto entre el terminal del conector remoto H (izquierda) y el terminal L (derecha) por ejemplo mediante el puente, un interruptor o el panel de control del inversor.
Se haga contacto entre el terminal del conector remoto H (izquierda) y el positivo de la batería.
Se haga contacto entre el terminal del conector remoto L (derecha) y el negativo de la batería.
Algunos ejemplos de uso del conector remoto:
Si el inversor está en un vehículo y solo se le permite funcionar cuando el motor está en marcha. Conecte el terminal del conector remoto H (derecha) al interruptor de ignición del vehículo.
Si el inversor está conectado a una batería de litio, puede controlarse mediante el BMS de la batería de litio.
Aviso
Por razones de seguridad, el inversor puede apagarse por completo retirando el conector remoto. Para ello, extraiga el conector remoto de su toma. De este modo se garantiza que el inversor no puede encenderse con su interruptor ni por Bluetooth. Ahora el usuario puede estar seguro de que el inversor está apagado definitivamente y que otro usuario no puede volver a encenderlo por accidente.
Panel de control del inversor

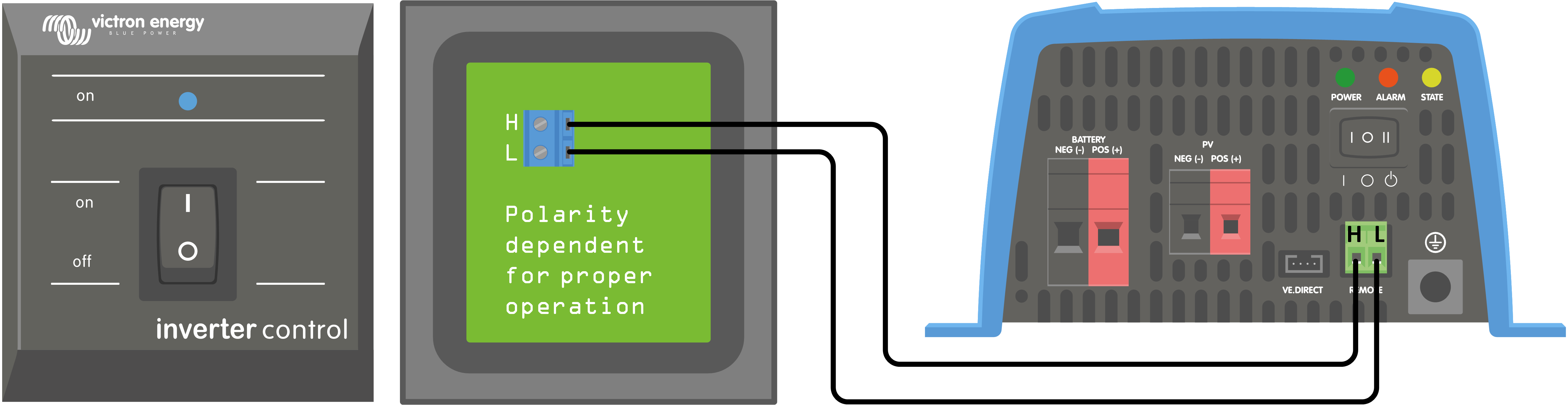

Si se usa un panel Phoenix Inverter Control VE.Direct , es necesario conectarlo al conector remoto del inversor como se indica en la imagen siguiente. Tenga en cuenta que la conexión depende de la polaridad para su correcto funcionamiento.
Conexión a un BMS
Puede usarse el conector remoto para controlar el inversor y su cargador solar desde el BMS (sistema de gestión de la batería) de una batería de litio del siguiente modo:
Si tanto el terminal H (izquierda) como el L (derecha) son flotantes o puestos a tierra (0 V), el inversor y el cargador solar están apagados.
Si el terminal H (izquierda) está bajo tensión (tensión de la batería), se permite la descarga de la batería y el inversor está encendido.
Si el terminal L (derecha) está bajo tensión (tensión de la batería), se permite la carga de la batería y el cargador solar está encendido.
Si los terminales H (izquierda) y L (derecha) están bajo tensión (tensión de la batería), se permite la carga y la descarga de la batería y tanto el cargador solar como el inversor están encendidos.
Si los terminales H (izquierda) y L (derecha) están interconectados (con anilla metálica), en condiciones normales, el inversor y el cargador solar están encendidos.
Nota
Tenga en cuenta que la función del BMS prevalece sobre el interruptor ON/OFF/CHARGE (carga) así como el apagado/encendido de la unidad con la aplicación VictronConnect.
 |

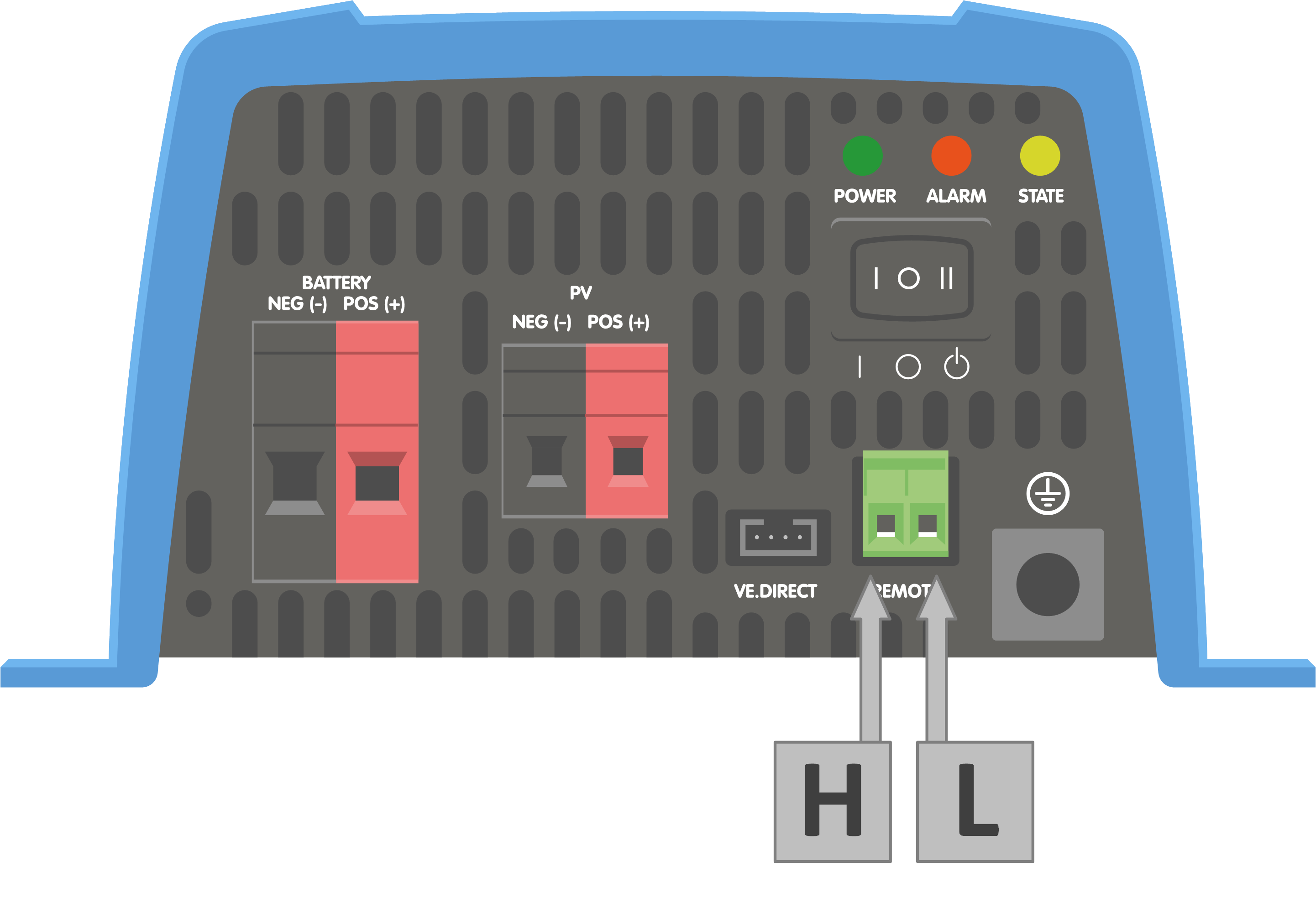

Conector REMOTE - ubicación de los terminales H y L.
Sensor de temperatura de la batería
El inversor SUN puede usar la información de la temperatura de la batería para lo siguiente:
En caso de baterías de plomo-ácido, para facilitar la carga con compensación de temperatura. La tensión de carga se reduce cuando las baterías están calientes y aumenta cuando está frías.
En caso de baterías de litio, para detener la carga de la batería a temperaturas muy bajas (generalmente por debajo de 5 °C).
Hay dos formas de obtener la temperatura de la batería:
A partir de una red VE.Smart. Para más información véase el apartado Red VE.Smart.
Desde un sensor de temperatura externo, el dispositivo GX sensor de temperatura QUA PMP.
Tenga en cuenta que los sensores de temperatura indicados no están incluidos con el inversor SUN.
Si se cuenta con el dato de temperatura de la red VE.Smart y del sensor de temperatura externo, prevalecerá el de la red VE.Smart.
Si se usa un sensor de temperatura externo, conecte el sensor de temperatura del siguiente modo:
Conecte el terminal M10 del sensor de temperatura a uno de los terminales de la batería.
Retire la anilla metálica del conector REMOTE.
Conecte el cable negativo (negro) al terminal H (izquierdo) del conector REMOTE.
Conecte el cable positivo (rojo) al terminal L (derecho) del conector REMOTE.
 |

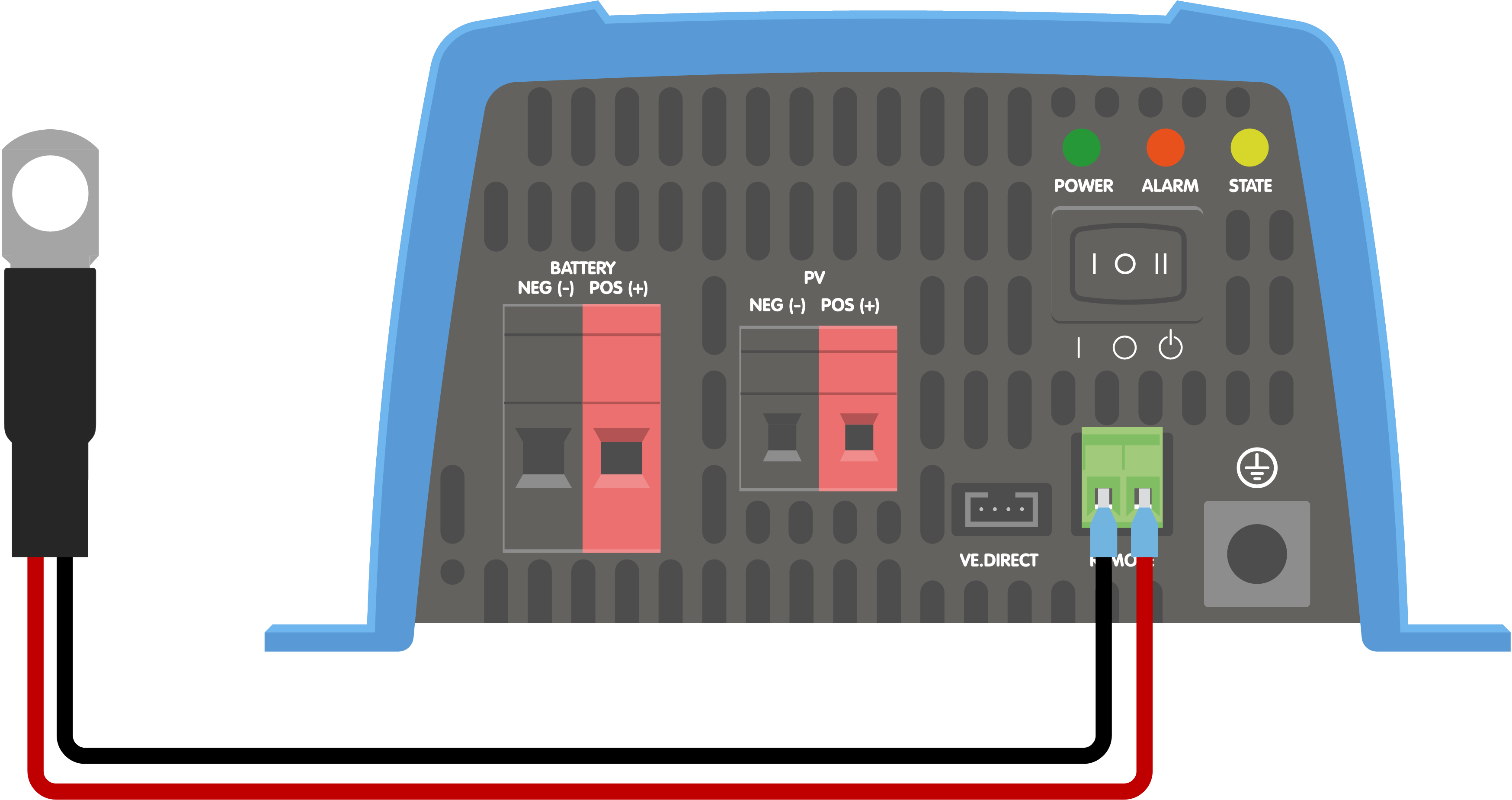

Conexión de un sensor de temperatura de la batería al conector REMOTE.
3.2.6. Conexión VE.Direct
Se puede usar la conexión VE.Direct para monitorizar el inversor mediante un dispositivo GX o para conectarse a la aplicación VictronConnect.
Se pueden conectar los siguientes elementos:
Un dispositivo GX o GlobalLink 520 con un cable VE.Direct.
Un dispositivo GX con una interfaz VE.Direct a USB.
Un ordenador con la aplicación VictronConnect con la interfaz VE.Direct a USB.
Un teléfono o una tablet con la aplicación VictronConnect con la mochila VE.Direct Bluetooth Smart.

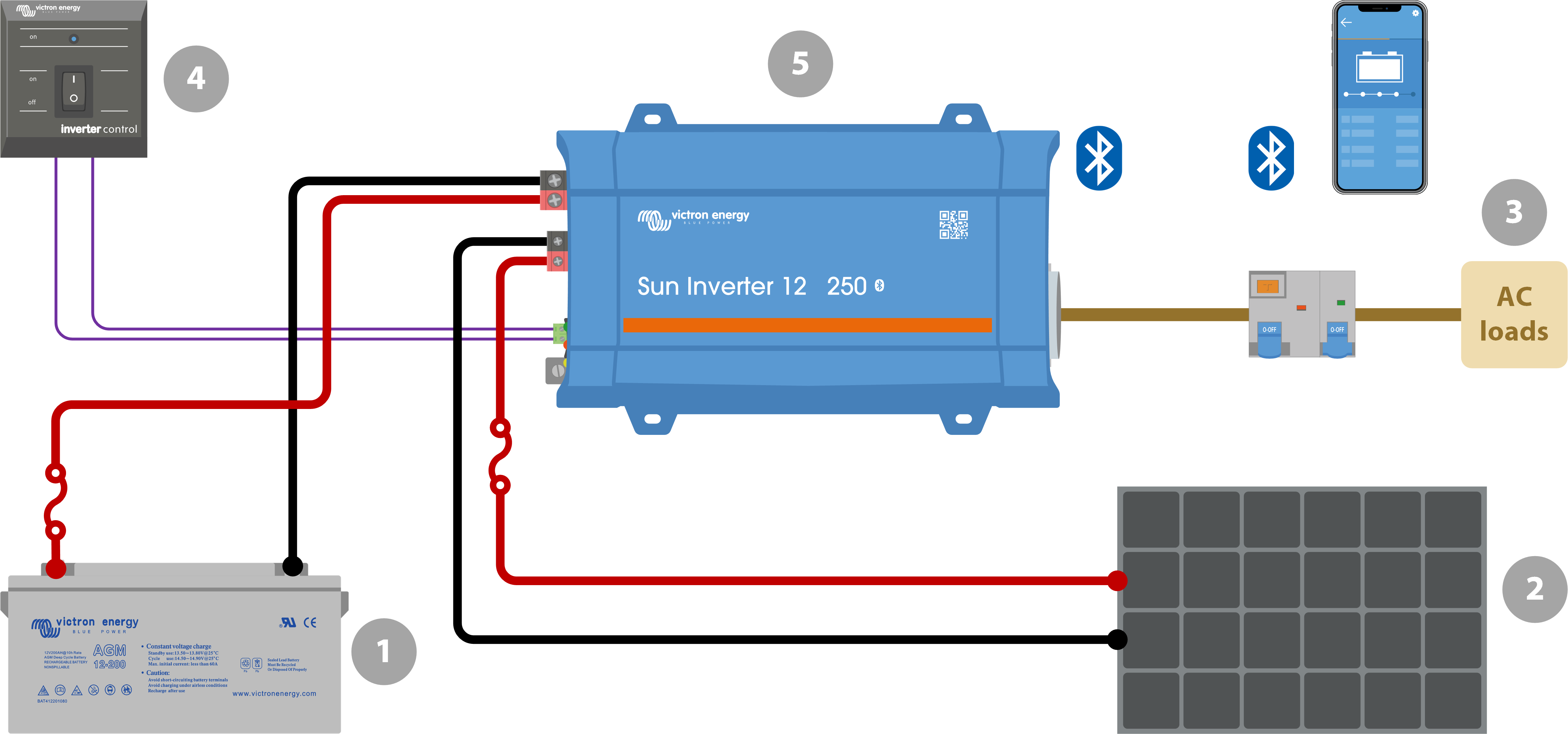

3.2.7. Ejemplo de sistema inversor SUN
Identificación | Elemento y notas |
|---|---|
| |
| Sistema fotovoltaico compuesto de uno o varios paneles solares. |
| Sistema CA. |
| Phoenix Inverter Control VE.Direct para controlar el encendido/apagado del inversor. |
| Inversor SUN 12 V 250 VA |
| Comunicación Bluetooth, uso con la aplicación VictronConnect para monitorización, configuración y comunicación entre productos (red VE.Smart). |
| Aplicación VictronConnect para monitorizar y configurar todos los productos “Smart” con Bluetooth. |
| Cableado CC positivo (rojo) y negativo (negro). Para más información sobre cableado, véase el libro Cableado sin límites. |
| Cableado CA. |
| Fusible CC. Victron Energy ofrece una gran variedad de fusibles y portafusibles CC . Puede ver los valores nominales de los fusibles en los manuales de los productos o en el libro Cableado sin límites. |
| Disyuntor (MCB) e interruptor diferencial (ID). |
