5. Funcionamiento

En esta sección:

5.1. Inversor

El inversor puede apagarse de una de las siguientes formas:

  • Interruptor ON/OFF/CHARGER-ONLY (solo cargador).

  • La aplicación VictronConnect

  • Conector remoto con anilla metálica.

  • Interruptor remoto conectado al terminal remoto (opcional).

  • Panel Phoenix Inverter Control VE.Direct conectado al terminal remoto (opcional).

  • Un dispositivo GX y el portal VRM (opcional).

5.1.1. Modo ECO

El inversor puede ponerse en modo ECO mediante la aplicación VictronConnect .

Si el inversor funciona en modo ECO, reduce el consumo de energía cuando funciona sin cargas (reposo). Se apagará automáticamente tan pronto como detecte que no hay ninguna carga conectada. Volverá a encenderse brevemente cada 3 segundos para comprobar si hay alguna carga. Si la potencia de salida excede el nivel preestablecido, el inversor seguirá funcionando.

Para más información sobre el modo ECO, véase el apartado Modo y configuración ECO.

5.2. Cargador solar

El cargador solar se activa en cuanto el interruptor se pone en ON o CHARGE (carga). El cargador solar empezará a cargar las baterías en cuanto la tensión del panel solar supere la tensión del cargador de baterías.

El algoritmo de carga tiene tres etapas, similares a los de otros cargadores y cargadores solares:

Estado de carga de carga inicial

La batería se carga con corriente de carga máxima hasta que la tensión llega a la tensión de absorción configurada. La duración de la fase de carga inicial depende del nivel de descarga de la batería, la capacidad de la batería y la corriente de carga. Una vez completada la fase de carga inicial, la batería estará cargada aproximadamente al 80 % (o > 95 % para baterías de iones de litio) y puede volver a usarse si hace falta.

Estado de carga de absorción

La batería se carga a la tensión de absorción configurada y la corriente de carga se reduce lentamente según la batería se aproxima al estado de plena carga. La duración de la fase de absorción es adaptativa y varía de forma inteligente en función del nivel de descarga de la batería. Esto viene determinado por la duración de la fase de carga inicial. La fase de absorción puede durar desde un mínimo de 30 minutos hasta un límite máximo de 8 horas (o según se haya configurado) para una batería profundamente descargada.

Estado de carga de flotación

La tensión de la batería se mantiene en la tensión de flotación configurada. Una vez que comienza la fase de flotación, la batería está completamente cargada y lista para su uso. Si la batería no se usa, el cargador puede permanecer conectado a la batería y la etapa de flotación evitará la descarga ocasionada por la autodescarga de la batería.

5.2.1. Modo CHARGE (carga)

El inversor puede ponerse en modo CHARGE (carga) mediante el interruptor “ON/OFF/CHARGE” (carga).

Cuando está en modo CHARGE (carga), el inversor se apaga y solo funciona el cargador solar. Este modo garantiza que la batería permanece cargada con energía solar y las cargas CA no pueden descargarla, siempre que la tensión de los paneles solares sea superior a la de la batería.

Use este modo, por ejemplo, cuando no se estén usando las cargas CA o cuando la instalación esté desatendida.

5.3. Definiciones de los LED Power (energía) y Alarma (alarma) y resolución de problemas


LED

Comportamiento de los LED

Modo de funcionamiento

Resolución de problemas

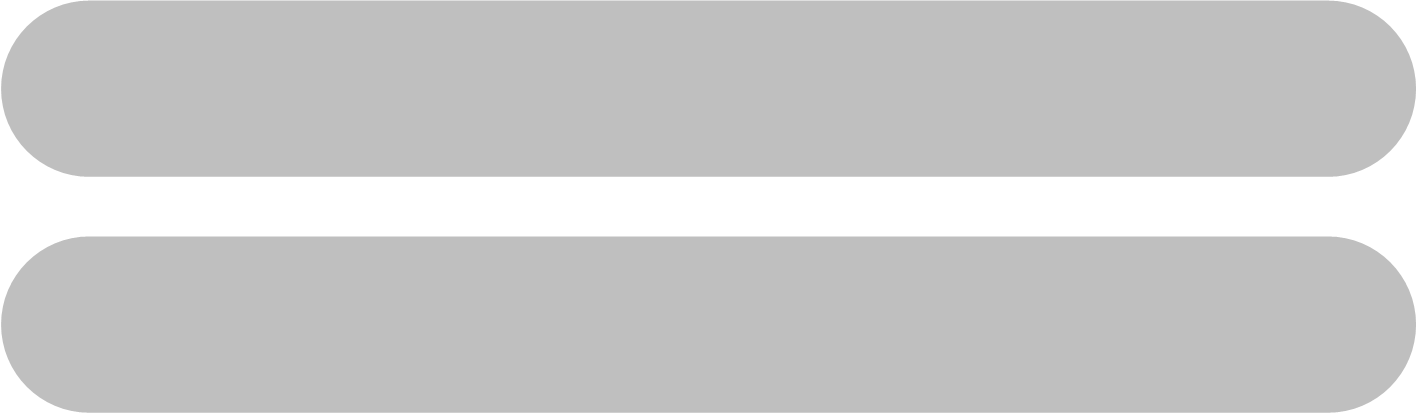

LED POWER verde apagado.

LED ALARM rojo apagado.

El inversor se ha apagado, directamente o a través de su conector on/off remoto, o el inversor no tiene alimentación.

Compruebe el interruptor ON/OFF/ECO: debe estar en la posición ON o ECO.

Para comprobar si el inversor está operativo, ponga el interruptor en OFF y luego en ON.

Si no funciona, revise lo siguiente:

  • Compruebe el conector on/off remoto. ¿Está la anilla metálica en su sitio o está el interruptor remoto o el panel remoto encendido?

  • Compruebe las conexiones de cables CC y los fusibles externos. ¿Mide usted la tensión de la batería en la conexión de la batería del inversor?

  • Si el fusible interno se ha fundido, debe enviar el inversor a reparación.

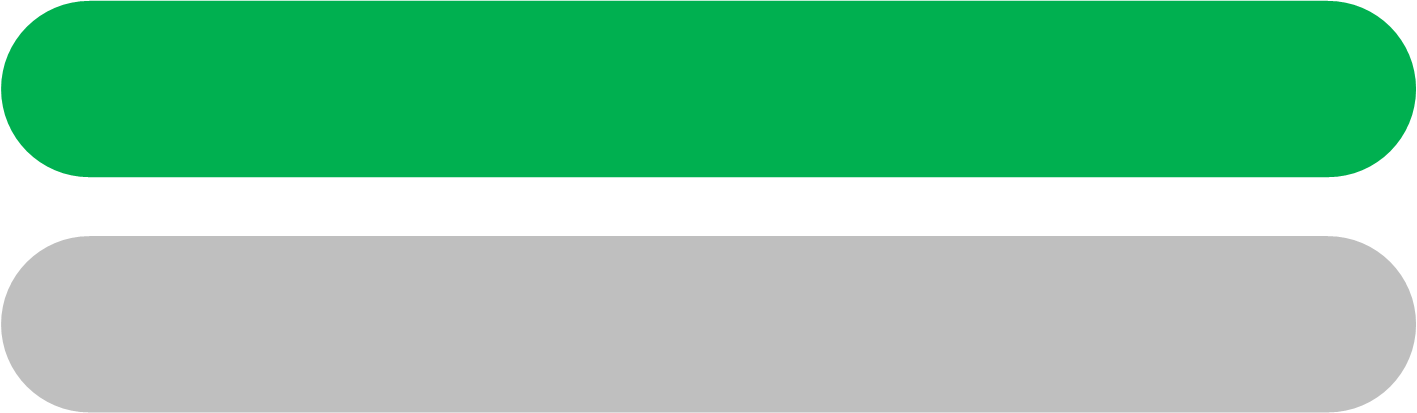

LED POWER verde encendido.

LED ALARM rojo apagado.

El inversor se ha encendido y está operativo.

N/A

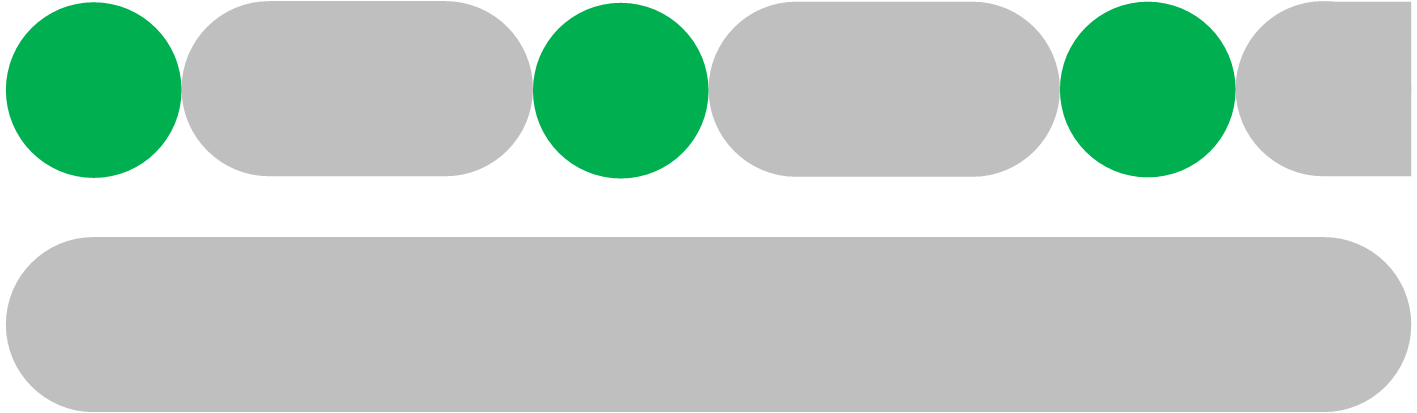

LED POWER verde parpadeando lentamente con una pulsación corta.

LED ALARM rojo apagado.

El inversor se ha puesto en modo ECO y está en estado de “búsqueda”. En otras palabras, la carga del inversor es menor que el ajuste de “Nivel de activación”. El inversor envía un pulso de búsqueda a intervalos regulares para comprobar si se ha conectado o se ha encendido una carga.

Si el inversor se enciende y apaga continuamente con una carga conectada, puede que la carga sea demasiado pequeña para el ajuste actual del modo ECO. Aumente la carga o modifique el ajuste del “nivel de activación”


LED POWER verde encendido.

LED ALARM rojo encendido.

Aviso de sobrecarga.

El inversor está indicando que la carga CA es mayor que el valor nominal del inversor y que si esta situación continúa, se apagará por una alarma de sobrecarga.

Reduzca la carga CA.

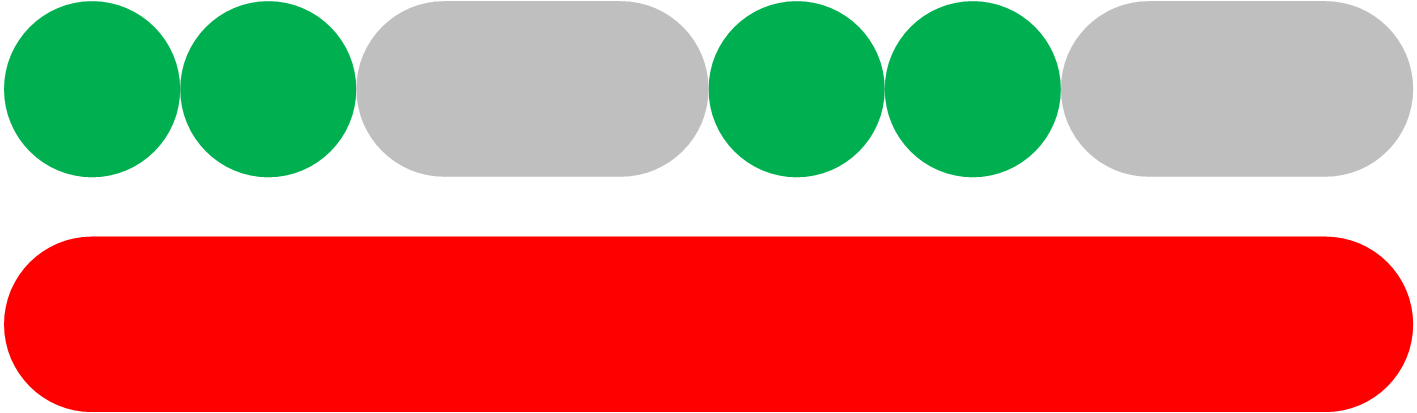

LED POWER verde parpadeando con una pulsación doble rápida.

LED ALARM rojo encendido.

Alarma de sobrecarga.

El inversor se ha apagado por una sobrecarga prolongada y no volverá arrancar de forma automática.

Solucione la causa de la sobrecarga y reinicie el inversor apagándolo y volviéndolo a encender.

Para más información, véase el apartado Protecciones y reinicios automáticos .


LED POWER verde encendido.

LED ALARM rojo parpadeando despacio.

Aviso de tensión baja de la batería

La tensión de la batería ha caído por debajo de la tensión de “Alarma de batería baja” . Si la tensión de la batería baja más, el inversor se apagará por una “Alarma de baja tensión de la batería”.

Cargue la batería y/o apague las cargas CA. Compruebe también si se han apretado todas las conexiones de cables de la batería. ¿Tienen los cables de la batería el grosor suficiente, está la batería llena y se mantiene en buenas condiciones de funcionamiento?

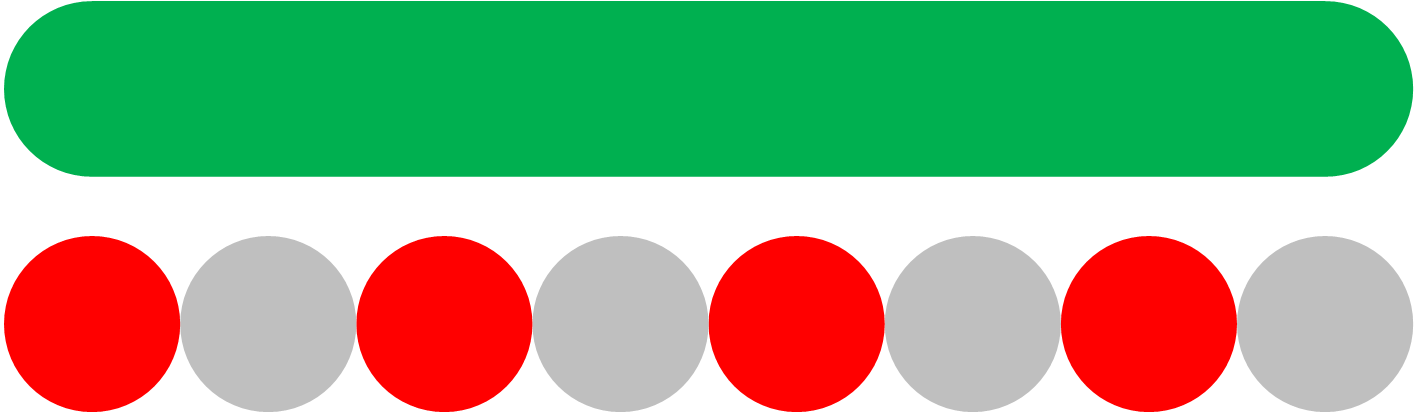

LED POWER verde encendido.

LED ALARM rojo parpadeando rápido.

Aviso de tensión alta de la batería.

La tensión de la batería es demasiado alta Si la tensión de la batería sube más, el inversor se apagará por una “Alarma de alta tensión de la batería”.

Reduzca la tensión de entrada CC, compruebe si la tensión de la batería es correcta y si los cables de la bancada de baterías están bien conectados. Revise también si hay cargadores defectuosos o incorrectos o equipos con un regulador de carga defectuoso.

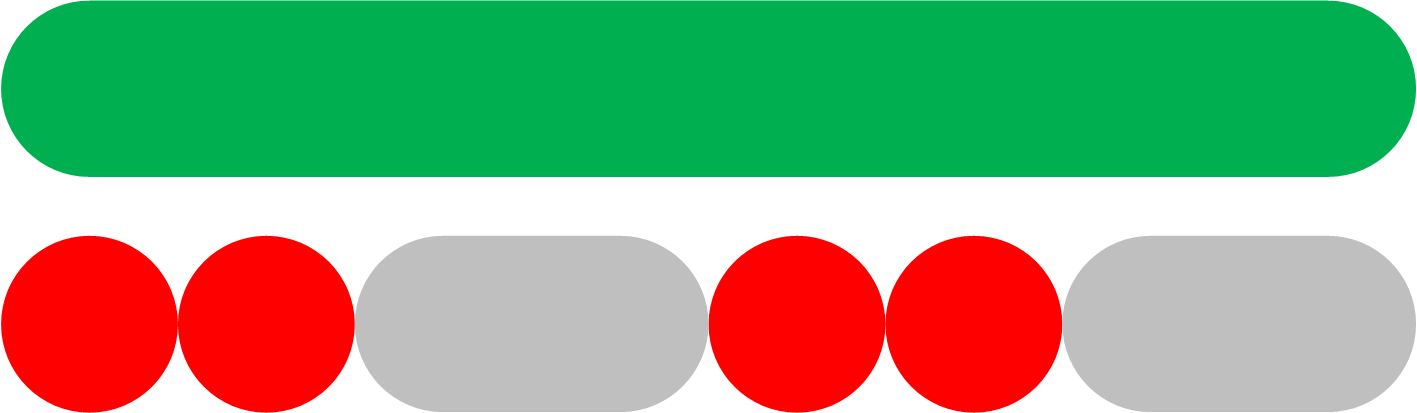

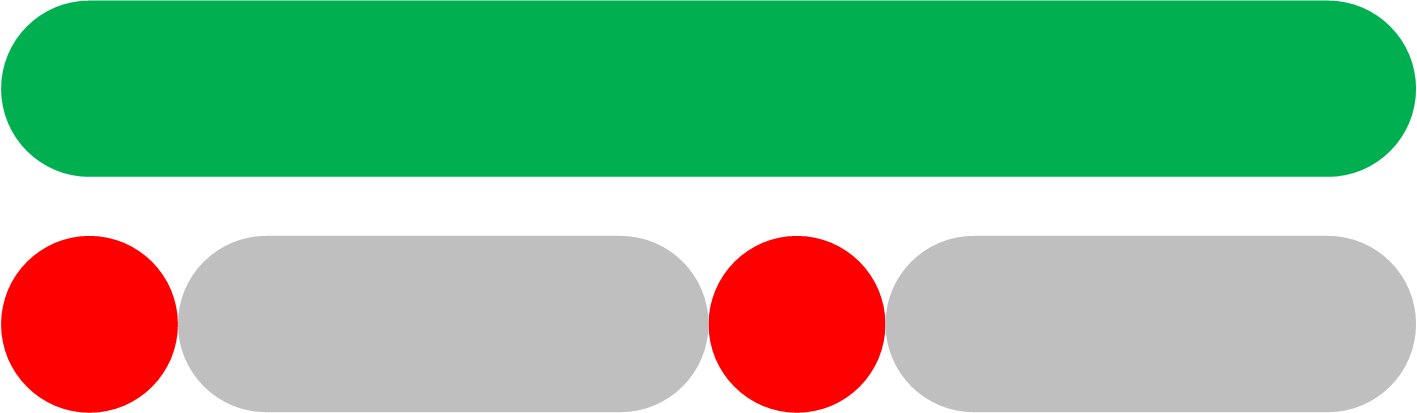

LED POWER verde encendido.

LED ALARM rojo parpadeando con una pulsación doble rápida.

Aviso de temperatura alta.

La temperatura interna es demasiado alta. Si la temperatura sube más, el inversor se apagará por una “Alarma de temperatura alta”.

Reduzca la carga CA y/o coloque el inversor en un sitio mejor ventilado.


LED POWER verde encendido.

LED ALARM rojo parpadeando con una pulsación simple rápida en intervalos largos.

Aviso de alta ondulación CC.

La tensión CC tiene una tensión de ondulación demasiado alta. Si la tensión de ondulación sube más, el inversor se apagará por una “Alarma de alta ondulación CC”.

Compruebe si se han apretado todas las conexiones de cables de la batería. ¿Tienen los cables de la batería suficiente grosor? La ondulación CC está relacionada con la caída de tensión en los cables de la batería. Para más información sobre la ondulación CC y cómo evitarla, véase el libro Cableado sin límites.

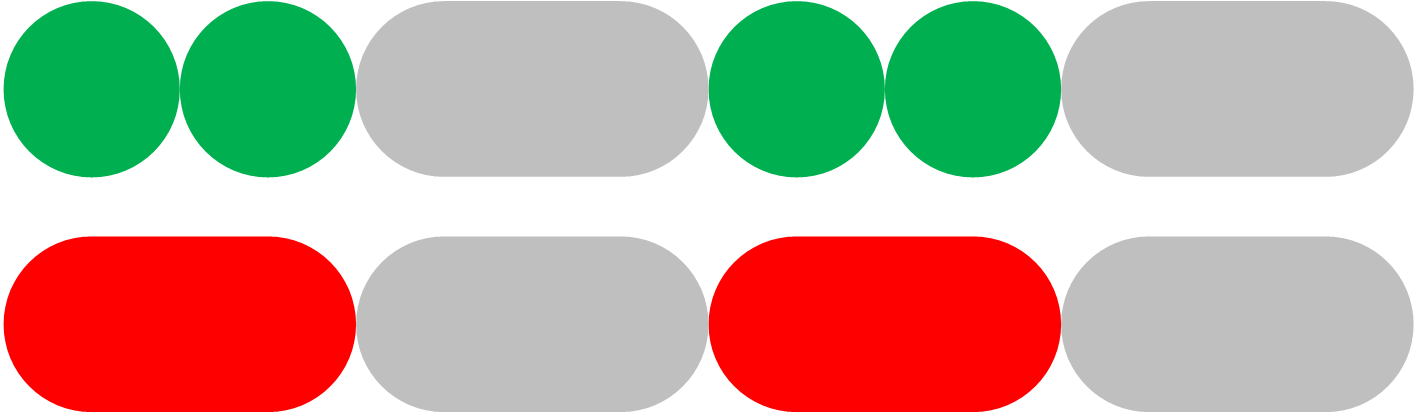

LED POWER verde parpadeando con una pulsación doble rápida.

LED ALARM rojo parpadeando despacio.

Alarma por tensión baja de la batería.

El inversor se ha apagado debido a la baja tensión de la batería.

Para volver a arrancar el inversor, cargue la batería o apague el inversor y vuelva a encenderlo.

Compruebe la tensión de la batería en los terminales de la batería del inversor. Revise también los fusibles, los cables y las conexiones de cables CC.

Para más información, véase el apartado Protecciones y reinicios automáticos .

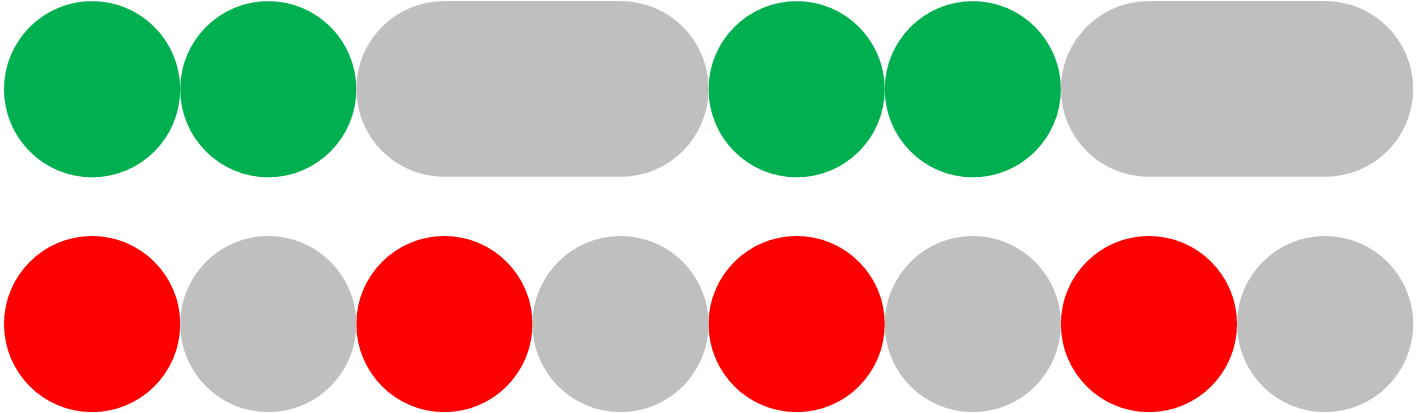

LED POWER verde parpadeando con una pulsación doble rápida.

LED ALARM rojo parpadeando rápido.

Alarma por tensión alta de la batería.

El inversor se ha apagado debido a la alta tensión de la batería.

Reduzca la tensión de entrada CC, compruebe si la tensión de la batería es correcta y si los cables de la bancada de baterías están bien conectados. Revise también si hay cargadores defectuosos o incorrectos o equipos con un regulador de carga defectuoso.

El inversor volverá a encenderse automáticamente cuando la tensión de la batería haya descendido hasta un nivel aceptable.

Para más información, véase el apartado Protecciones y reinicios automáticos .

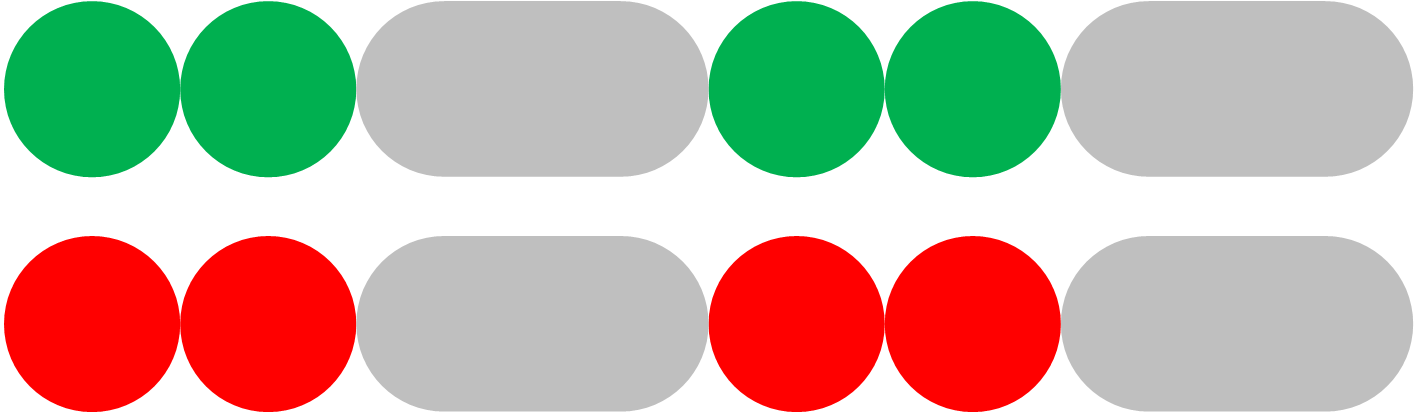

LED POWER verde parpadeando con una pulsación doble rápida.

LED ALARM rojo parpadeando con una pulsación doble rápida.

Alarma de temperatura alta.

El inversor se ha apagado debido a la alta temperatura.

Espere hasta que el inversor se haya enfriado.

El inversor volverá a encenderse automáticamente cuando su temperatura interna haya descendido hasta un nivel aceptable.

Revise el entorno del inversor ¿se puede mejorar la ventilación o se puede mover el inversor a un lugar más fresco?

Para más información, véase el apartado Protecciones y reinicios automáticos .


LED POWER verde parpadeando con una pulsación doble rápida.

LED ALARM rojo parpadeando con una pulsación simple rápida en intervalos largos.

Alarma de ondulación CC.

El inversor se ha apagado debido a la alta ondulación CC.

Compruebe si se han apretado todas las conexiones de cables de la batería. ¿Tienen los cables de la batería suficiente grosor? La ondulación CC está relacionada con la caída de tensión en los cables de la batería. Para más información sobre la ondulación CC y cómo evitarla, véase el libro Cableado sin límites.

Para volver a arrancar el inversor, apáguelo y vuelva a encenderlo.

Para más información, véase el apartado Protecciones y reinicios automáticos .

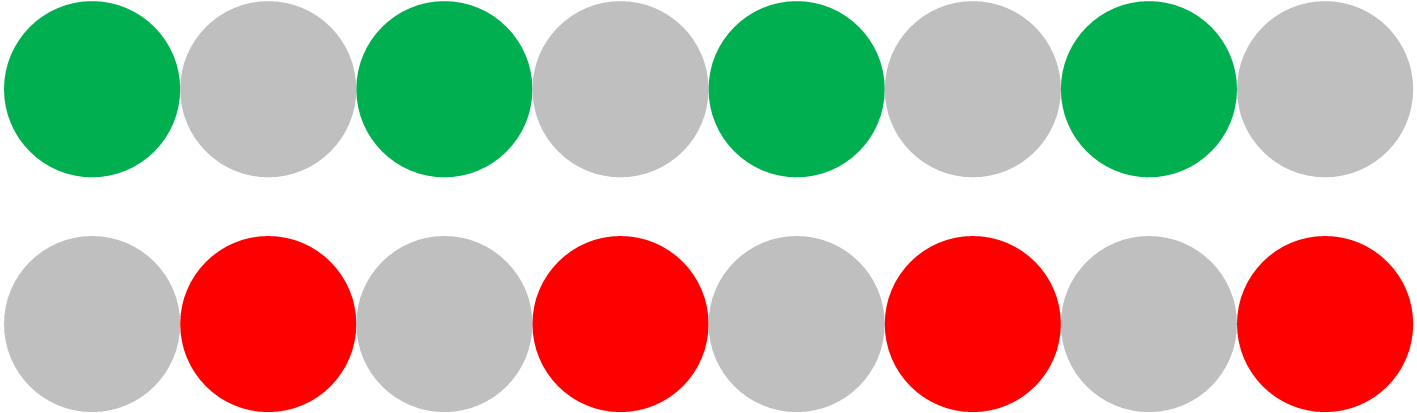

LED POWER verde y LED ALARM rojo parpadeando rápido de forma alternada.

Actualización de firmware en curso.

Espere hasta que la actualización haya terminado.

Si la actualización de firmware falla, vuelva a intentarlo.

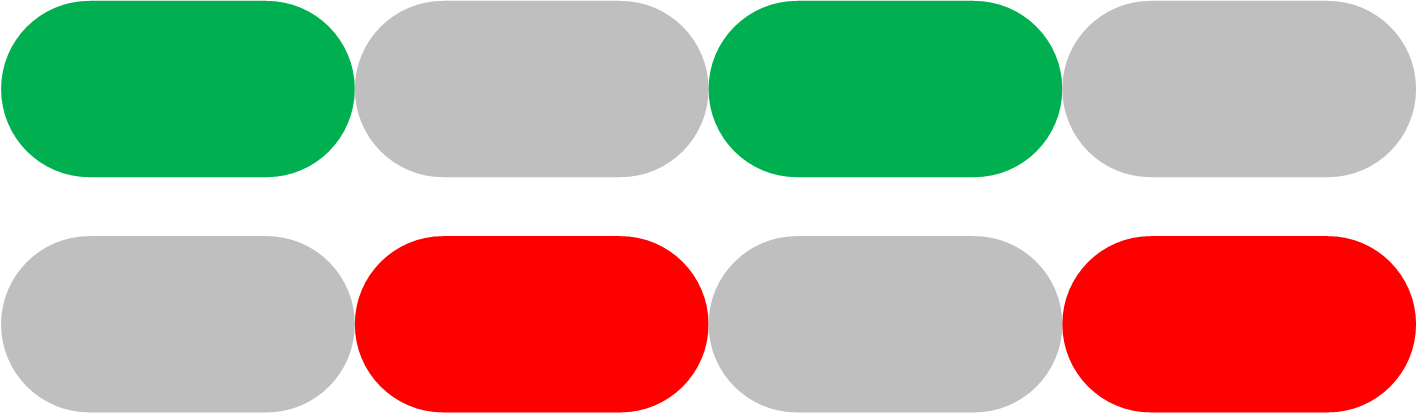

LED POWER verde y LED ALARM rojo parpadeando despacio de forma alternada.

Error de calibración o de parámetro.

Póngase en contacto con su distribuidor de Victron para que le preste asistencia.

5.4. Definiciones de los LED STATE (estado)

El LED STATE amarillo indica el estado del cargador solar. Este LED funciona independientemente de los LED POWER y ALARM.


LED

Comportamiento de los LED

Modo de funcionamiento

Batería


LED STATE amarillo apagado.

El cargador solar está apagado, o no hay suficiente energía solar para cargar la batería.

El inversor SUN no está cargando la batería.

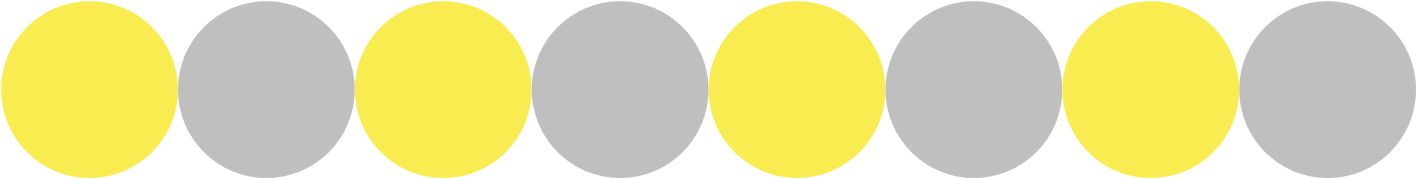

LED STATE amarillo parpadeando rápido.

El cargador solar está cargando la batería en la fase de carga inicial*.

Esta es la primera parte del ciclo de carga. La batería tiene un estado de carga de entre el 0 % y el 80 %.

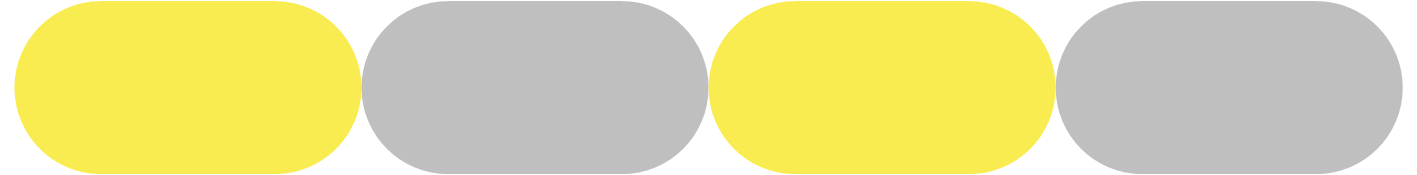

LED STATE amarillo parpadeando despacio.

El cargador solar está cargando la batería en la fase de absorción*.

Esta es la segunda parte del ciclo de carga. La batería tiene un estado de carga de entre el 80 % y el 100 %.

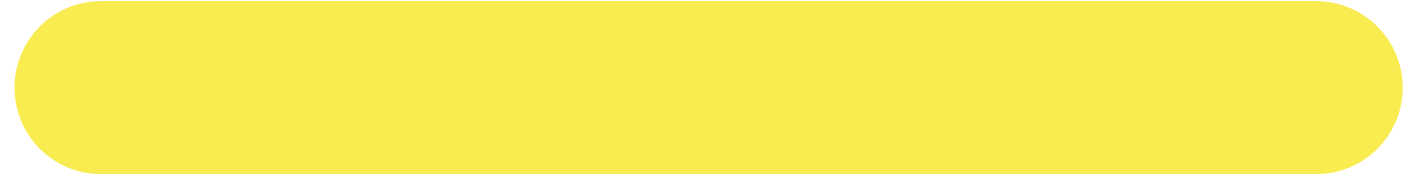

LED STATE amarillo encendido.

El cargador solar está cargando la batería en la fase de flotación*.

Esta es la última parte del ciclo de carga. La batería está llena. La tensión de carga se ha reducido.

*) Puede ver una explicación del algoritmo de carga en el apartado Cargador solar.

5.5. Protecciones y reinicios automáticos

Sobrecarga

Algunas cargas, como motores o bombas, requieren elevadas cantidades de corriente de entrada cuando tienen que arrancar. En tales circunstancias, es posible que la corriente de arranque exceda la tensión de conmutación de red del inversor. En este caso, la tensión de salida CA disminuirá rápidamente para limitar la corriente de salida del inversor. Si se excede continuamente la tensión de conmutación, el inversor se apagará; espere 30 segundos y reinicie.

Después de tres reinicios, seguidos de otra sobrecarga en los 30 segundos siguientes al reinicio, el inversor se apagará y permanecerá apagado. Los LED señalarán desconexión por sobrecarga. Para volver a arrancar el inversor, apáguelo y vuelva a encenderlo.

Tensión baja de la batería (ajustable)

El inversor se apagará cuando la tensión de entrada CC caiga por debajo del parámetro de “Apagado por batería baja”. Los LED indicarán desconexión por batería baja. El inversor volverá a arrancar automáticamente tras un intervalo mínimo de 30 segundos, si la tensión de la batería ha subido por encima del parámetro de “Reinicio por batería baja”.

Después de tres reinicios, seguidos de otra desconexión producida por batería baja en los 30 segundos siguientes al reinicio, el inversor se apagará y permanecerá apagado. Los LED indicarán desconexión por batería baja. Para volver a arrancar el inversor, apáguelo y vuelva a encenderlo. También puede recargar la batería. El inversor volverá a arrancar automáticamente cuando la tensión de la batería haya aumentado durante al menos 30 segundos por encima del parámetro de “Detección de carga”.

Consulte en el apartado Especificaciones técnicas los niveles predeterminados de desconexión y reinicio por batería baja. Los niveles pueden personalizarse con la aplicación VictronConnect.

También se puede implementar la desconexión dinámica por batería baja. Para más información, véase el apartado Desconexión dinámica.

Alta tensión de la batería

El inversor se apagará cuando la tensión de entrada CC sea demasiado alta. Los LED indicarán desconexión por batería alta. El inversor primero esperará 30 segundos y después volverá a intentar ponerse en marcha tan pronto como la tensión de la batería haya bajado a un nivel aceptable.

Revise si hay algún cargador de batería, alternador o cargador solar conectado a la batería que esté defectuoso.

Temperatura alta

El inversor se apagará si detecta una temperatura interna demasiado alta. Los LED indicarán desconexión por alta temperatura. El inversor primero esperará 30 segundos y después volverá a intentar ponerse en marcha tan pronto como la temperatura haya bajado a un nivel aceptable.

Las alarmas por alta temperatura generalmente se deben a una temperatura ambiente demasiado alta, a menudo junto con una carga elevada en el inversor. Compruebe si la zona en la que se usa el inversor está bien ventilada y considere quizá poner aire acondicionado.

Tensión de ondulación CC alta

El inversor se apagará si detecta una ondulación CC demasiado alta. Los LED indicarán desconexión por alta ondulación CC. El inversor esperará 30 segundos y después seguirá funcionando. Si después de tres reinicios la tensión de ondulación CC sigue siendo demasiado alta, el inversor se apagará y no volverá a intentar ponerse en marcha. Para volver a arrancar el inversor, apáguelo y vuelva a encenderlo.

La tensión de ondulación CC alta viene dada normalmente por conexiones flojas del cableado CC o por cables CC demasiado finos. Para eliminar o evitar las alarmas de ondulación, revise los cables situados entre la batería y el inversor. Compruebe si tienen el grosor adecuado, si las conexiones están bien apretadas y si los fusibles y puentes de la batería están en buenas condiciones de funcionamiento. Para más información sobre la ondulación CC, véase el libro Cableado sin límites.

La ondulación CC alta continua reduce la vida del inversor.

5.6. Monitorización a través de VictronConnect

Se puede usar la aplicación VictronConnect para monitorizar el inversor.

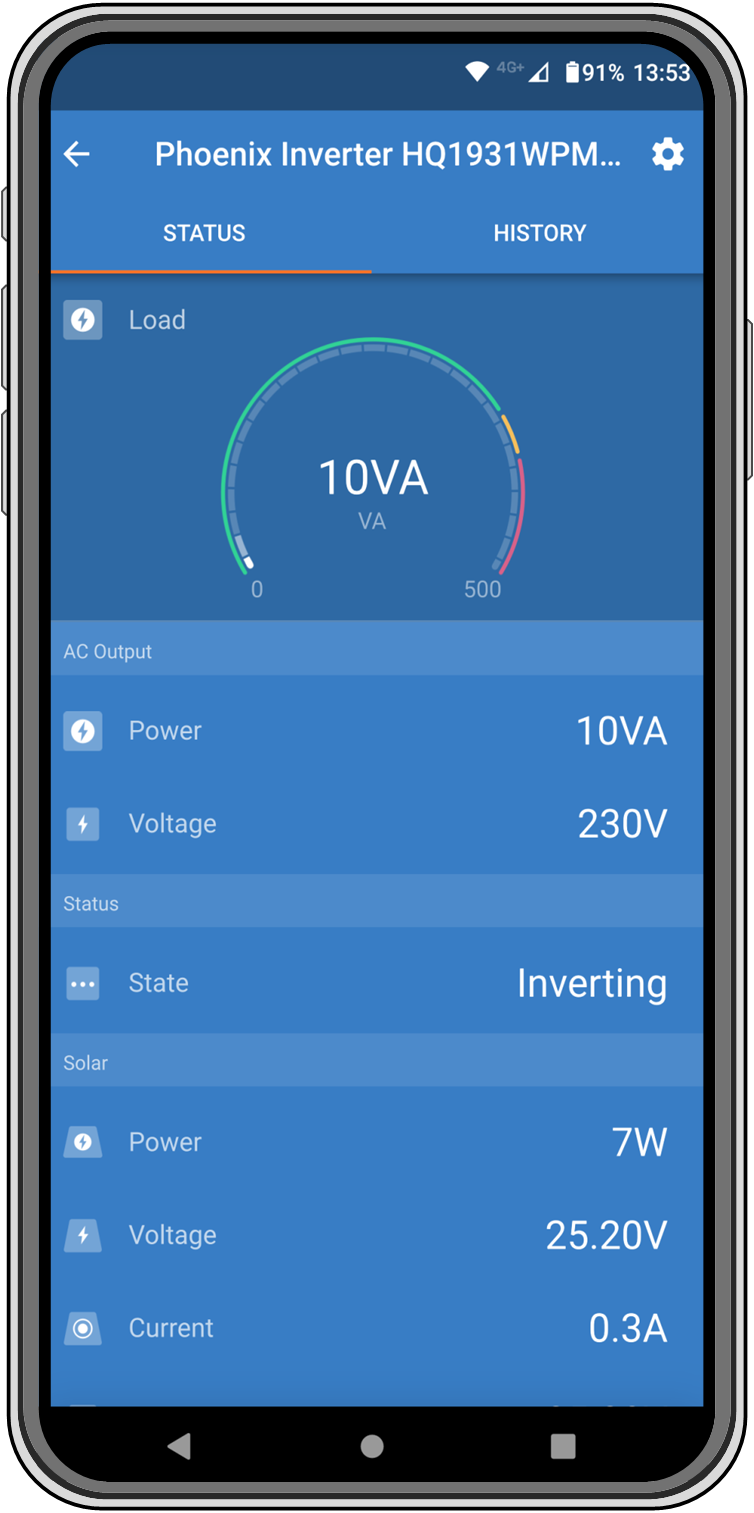

Aplicación VictronConnect

Para más información sobre cómo conectarse, véase el apartado La aplicación VictronConnect o el manual de VictronConnect que puede encontrar en la página de información de la aplicación VictronConnect.

La aplicación VictronConnect mostrará la siguiente información:

  • Carga del inversor como porcentaje del valor nominal del inversor.

  • Tensión de salida CA.

  • Tensión de la batería.

  • Estado operativo.

  • Mensajes de aviso o alarma *.

  • Energía solar.

  • Tensión solar.

  • Corriente solar **.

  • Tensión del circuito abierto solar **.

*) Tenga en cuenta que la aplicación no sigue activa en segundo plano. Esto significa que la aplicación no enviará alarmas ni avisos a su teléfono a no ser que esté activa en primer plano.

**) La “tensión del circuito abierto” es la tensión del panel solar cuando no se extrae corriente de él. En situaciones en las que la tensión del circuito abierto es inferior a la de la batería, no puede medirse la corriente solar y, como resultado, la aplicación VictronConnect indicará que la tensión del circuito abierto no está disponible. Lo mismo sucede si el cargador solar está en la fase de carga inicial o al principio de la fase de absorción. Esto se debe a que toda la energía solar se va a la batería y la tensión solar abierta se convierte efectivamente en la tensión de la batería. El hardware solo puede medir la “tensión del circuito abierto” al final de la fase de absorción o en la de flotación, en las que se necesita muy poca corriente,

5.7. Monitorización mediante un dispositivo GX, GlobalLink y el portal VRM

El inversor también puede conectarse a un dispositivo GX, como un Cerbo GX o un Color Control GX. Cuando esté conectado, el dispositivo GX mostrará el inversor en la pantalla de resumen del sistema y la lista de dispositivos. El dispositivo GX también mostrará un mensaje en caso de que haya algún aviso o alarma del inversor.

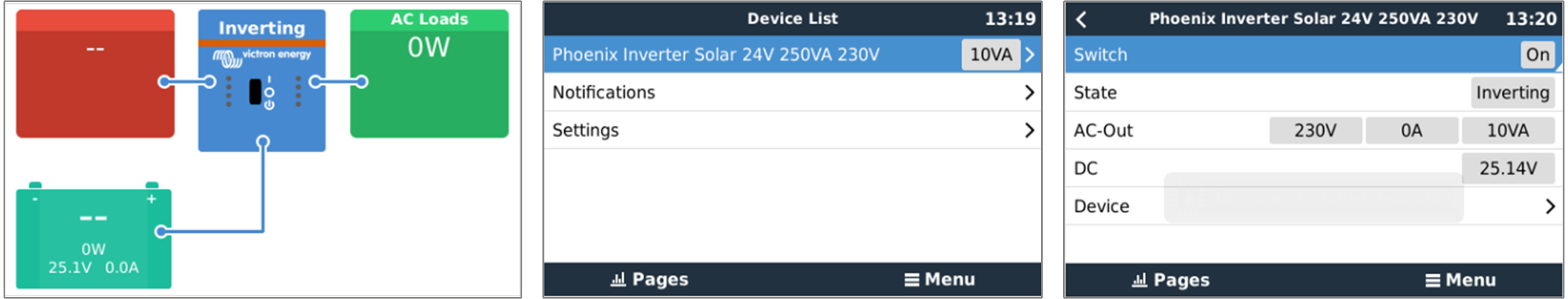

Ejemplos de pantallas GX de izquierda a derecha: pantalla del sistema, lista de dispositivos y pantalla del dispositivo del inversor.

Si el dispositivo GX está conectado a Internet, el inversor puede monitorizarse a distancia a través del portal VRM. Para más información sobre el portal VRM, véase la página de información de VRM - monitorización a distancia .

Otra opción es conectar el inversor a un GlobalLink 520, y monitorizarlo a distancia a través del portal VRM.
