7. Annexe
7.1. Prise CA

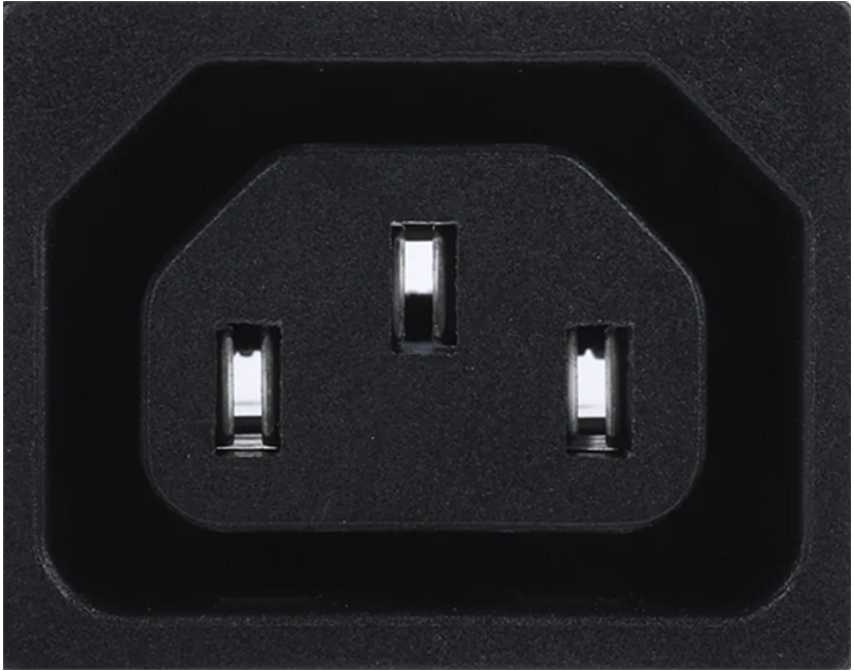

Le convertisseur est équipé d’une prise IEC-320.
Prise CA | Tension CA | Image |
|---|---|---|
IEC-320 (fiche mâle incluse) | 230 V |  |

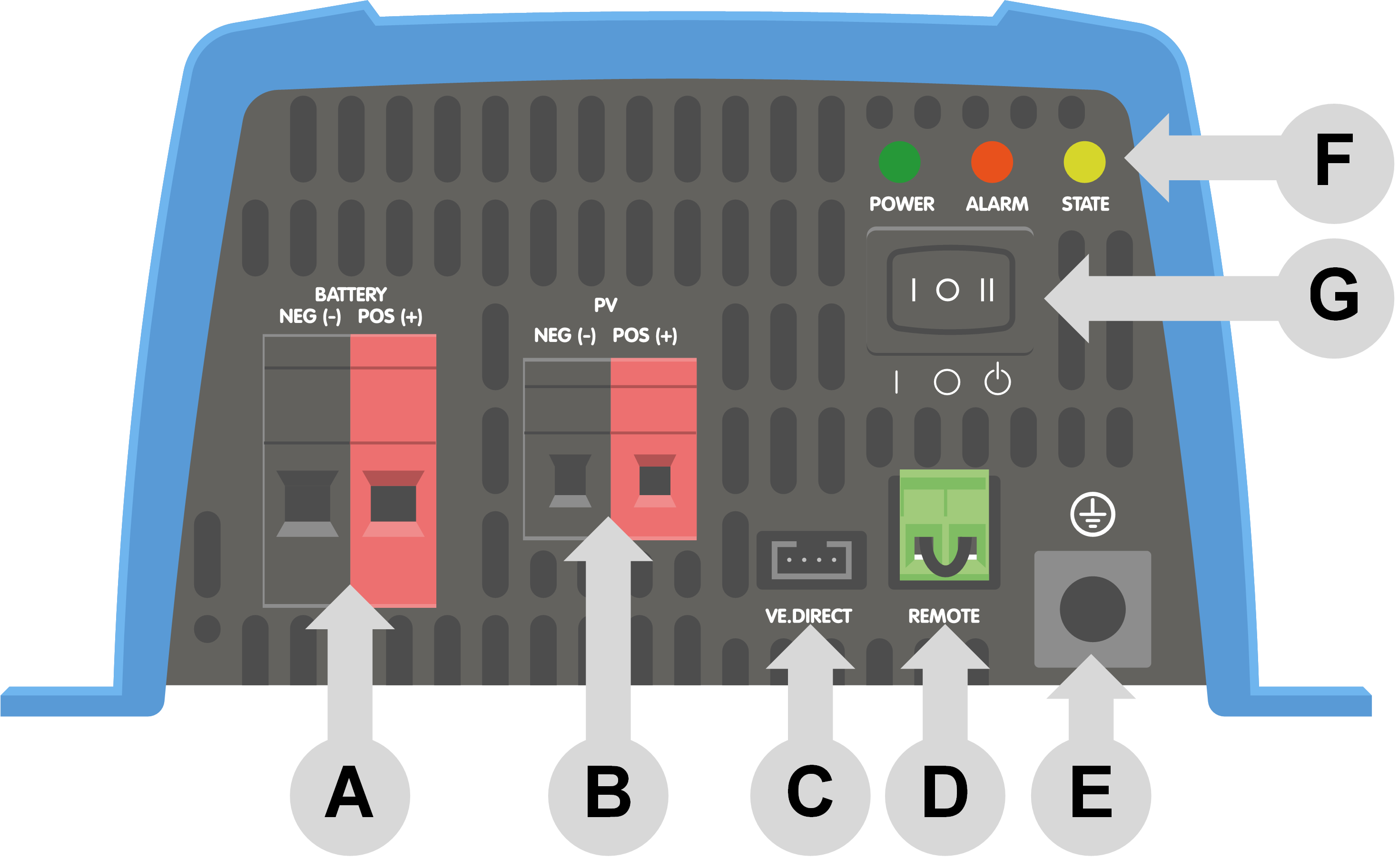

7.2. Vue d'ensemble des connexions
# | Description |
|---|---|
A | Raccordements de batterie |
B | Raccordements PV |
C | Connexion VE.Direct |
D | Raccordement de la borne d’allumage/arrêt à distance |
E | Raccordement à la terre du châssis |
F | Voyants |
G | Interrupteur ON/OFF/CHARGER |
7.3. Informations sur le raccordement du neutre à la terre
Raccordement de la sortie Neutre du convertisseur au châssis/terre
La sortie CA est isolée de l’entrée CC et du châssis. L'utilisation d'une vraie phase neutre peut être rendue obligatoire par les réglementations locales. Dans ce cas, l'un des fils de la sortie CA doit être branché au châssis, et le châssis doit être mis à la terre. À l’intérieur du convertisseur, des mesures ont été prises afin de pouvoir raccorder le neutre au châssis ; la manière de procéder est expliquée ci-dessous.
Assurez-vous de débrancher la batterie lorsque vous connectez le Neutre au fil de terre de protection (PE).
Vous pouvez trouver un câble PE interne, utilisé pour raccorder le Neutre et le châssis, après avoir retiré le cache en plastique. Un tournevis Torx T10 est nécessaire pour desserrer les quatre vis qui fixent le cache en plastique.
Les illustrations ci-dessous montrent les deux connexions possibles du fil PE :
Neutre flottant
Position du fil PE (indiqué par la flèche) :
Neutre connecté au fil de terre de protection.
Position du fil PE (indiqué par la flèche) :

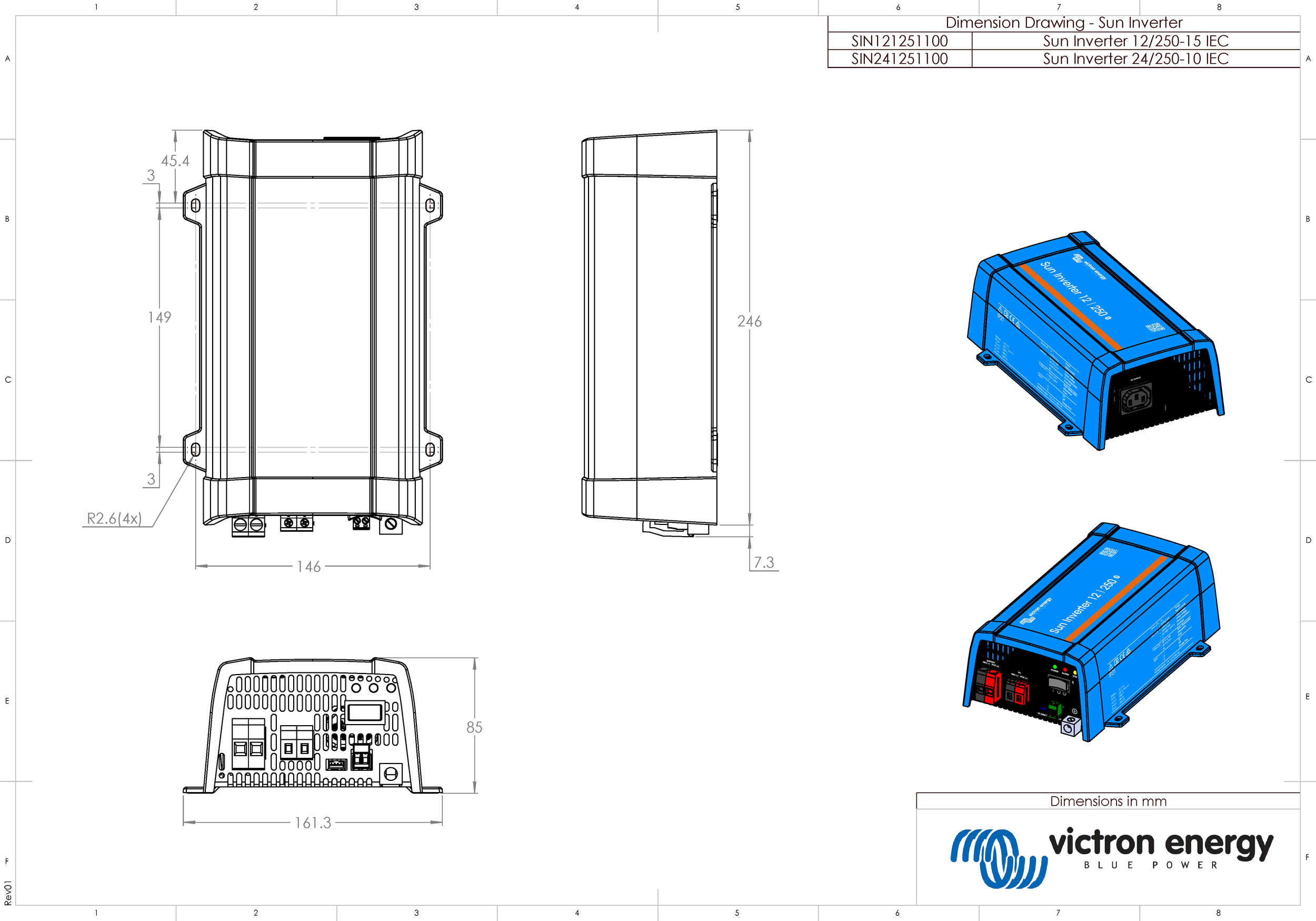

7.4. Dimensions
