3. Instalação
Atenção
Este equipamento deve ser instalado por um eletricista qualificado.
Durante a instalação, certifique-se de que o conector remoto com ligação em ponte de fios é removido (ou desligue o interruptor de ligar/desligar remoto, se estiver instalado) para se certificar de que o inversor não é ligado inesperadamente.
3.1. Instalação física
Para obter um desenho dimensional do inversor, consulte o Apêndice neste manual.
3.1.1. Localização:
Para assegurar um funcionamento sem problemas, o inversor deve ser usado em locais com os seguintes requisitos:
Evitar o contacto com a água. Não expor o inversor à chuva nem à humidade.
Instale o inversor numa área seca e bem ventilada.
Para obter melhores resultados operacionais, o inversor deve ser instalado numa superfície plana.
Instale-o o mais próximo possível das baterias. Procure que a distância entre o aparelho e a bateria seja a menor possível para minimizar a perda de tensão pelos cabos.
Deve deixar um espaço mínimo para ventilação de 10 cm em redor do aparelho. Não obstrua o fluxo de ar em redor do inversor. Se o inversor aquecer demasiado, irá desligar-se. Quando tiver atingido uma temperatura segura, reinicia automaticamente.
Não posicione a unidade sob a luz solar direta. A temperatura do ar ambiente deve variar de -20 ºC a 40 ºC (humidade < 95 % sem condensação). Tenha em atenção que, em situações extremas, a temperatura da caixa do inversor pode exceder os 70 ºC.
Atenção
Uma temperatura ambiente demasiado elevada vai causar uma vida útil, uma corrente de carga e uma potência nominal de pico reduzidas ou a desativação do inversor.
Nunca monte o inversor diretamente sobre as baterias.
Por motivos de segurança, este produto deve ser instalado num ambiente resistente ao calor se for utilizado com equipamento que implique a conversão de uma quantidade substancial de energia. Deve evitar produtos químicos, elementos sintéticos, cortinas ou outros produtos têxteis na sua proximidade.
3.1.2. Montagem
Monte o inversor contra uma parede resistente ou horizontalmente sobre uma superfície terrestre adequada.
Monte o inversor com quatro parafusos na vertical para cima ou para baixo ou na horizontal para cima ou para baixo. Consulte na tabela e na figura abaixo as melhores opções de montagem.
Direções de montagem.
# | Tipo de montagem | Recomendado? | Classificação IP | Notas |
|---|---|---|---|---|
1 | Montagem no teto (invertido) | Não | n/a | |
2 | Montagem da base | Sim | IP21 | |
3 | Montagem mural vertical, ventilador na parte inferior. | Sim | IP20 | Tenha em atenção que podem cair objetos ou poeiras de pequena dimensão para o inversor através das aberturas de ventilação superiores. |
4 | Montagem vertical, ventilador na parte superior. | Não | n/a | |
5 | Montagem horizontal na parede | Sim | IP20 |
3.2. Instalação elétrica
Consulte um esquema geral das ligações do inversor no anexo Descrição geral da ligação.
3.2.1. Ligação à bateria
Para aproveitar toda a potência do inversor, deve utilizar baterias com uma capacidade suficiente e cabos de bateria com a secção adequada.
O inversor está equipado com um fusível interno CC. Se o cabo tiver mais de 1,5 m de comprimento, deve adicionar um fusível ou disjuntor CC ao cabo, próximo da bateria.
Consulte na tabela abaixo a secção recomendada para o cabo da bateria, a informação do fusível interno e a capacidade da bateria recomendada para cada modelo de inversor.
Modelo do inversor | Secção do cabo de 0 m a 1,5 m | Secção do cabo de 1,5 a - m | Fusível interno (Littlefuse) | Fusível substituível? | Capacidade mínima da bateria |
|---|---|---|---|---|---|
12/250 | 4 mm² | 6 mm² | 2 x 30 A, 32 V, ATOF | Não | 30 Ah |
24/250 | 2,5 mm² | 4 mm² | 30 A, 32 V ATOF | Não | 20 Ah |
Uma espessura de cabo suficiente e as baterias de dimensão adequada são um fator importante. Consulte o seu fornecedor ou as secções relevantes dos nossos manuais: Energy Unlimited e Wiring Unlimited, ambos descarregáveis a partir do nosso «site».
Procedimento de ligação da bateria
Atenção
Utilize ferramentas isoladas para não curto-circuitar os terminais da bateria.
Evite um curto-circuito dos cabos da bateria.
Para ligar os cabos da bateria faça o seguinte:
Tenha em atenção que a ligação com a polaridade invertida dos cabos da bateria (+ para – e – para +) danifica o inversor.
Ligue os cabos da bateria aos terminais da bateria positivo (vermelho) e negativo (negro).
Fixe bem as ligações da bateria. Uma ligação firme reduz a resistência dos contactos o mais possível.
3.2.2. Ligação solar
Tenha em atenção que a ligação com a polaridade invertida dos cabos dos painéis solares pode danificar o inversor.
Ligue os cabos do painel solar aos terminais positivo (vermelho) e negativo (preto) do PV.
Fixe bem as ligações PV. Uma ligação firme reduz a resistência dos contactos o mais possível.
Atenção
Não ligue uma bateria ou fonte de alimentação CC à conexão solar. Isto causará danos no inversor.
3.2.3. Ligação de saída CA
O inversor está equipado com a seguinte tomada CA:
IEC-320 (ficha macho incluída).
Para obter uma imagem da tomada CA, consulte o anexo Tomada de saída CA.
O inversor não tem um fusível na saída CA. A cablagem CA é protegida por um limitador de corrente rápido em caso de curto-circuito e por um mecanismo de deteção de sobrecarga que simula as características de um fusível (ou seja, um corte mais rápido com uma sobrecarga maior). É importante dimensionar os cabos corretamente, com base na potência nominal dos inversores.
Nunca ligue a saída CA do inversor a outra fonte CA como uma tomada doméstica CA ou um gerador.
Atenção
O inversor tem um aterramento flutuante. Para garantir o funcionamento adequado de um GFCI (ou RCCB, RCB ou RCD) a instalar no circuito de saída de CA do inversor, deve fazer uma ligação interna ou externa neutra à terra. Para obter mais informações, consulte o anexo Informação de instalação da ligação neutro a terra.
3.2.4. Aterramento da caixa exterior
Tamanho do cabo para aterrar a caixa do inversor:
O condutor de terra desde o olhal de aterramento no chassi para a terra deve ter, pelo menos, metade da secção dos condutores usados para ligar a bateria.
O tamanho máximo do condutor adequado ao terminal terra é de 25 mm². Utilize a tabela abaixo para encontrar a secção transversal correta para o condutor terra.
Cabo da bateria | Cabo de terra |
|---|---|
1,5 mm² | ≥ 0,75 mm² |
2,5 mm² | ≥ 1,5 mm² |
4 mm² | ≥ 2,5 mm² |
6 mm² | ≥ 4 mm² |
3.2.5. Conector remoto
O controlo remoto de ligar/desligar do inversor pode ser obtido com um interruptor simples de ligar/desligar ligado ao conector remoto do inversor.
O inversor arranca quando for colocado em ON através do interruptor ON/OFF/CHARGER-ONLY e quando:
Houver contacto entre o terminal do conector remoto H (esquerdo) e o terminal L (direito) como, por exemplo, através da ligação em ponte do cabos, de um interruptor ou do painel de controlo do inversor.
O contacto é efetuado entre o terminal do conector de controlo remoto H (esquerdo) e o positivo da bateria.
O contacto é efetuado entre o terminal do conector remoto L (direito) e o negativo da bateria.
Alguns exemplos de utilização do conector remoto são:
Se o inversor estiver instalado num veículo e só puder funcionar com o motor em funcionamento. Ligue o terminal do conector remoto H (direito) ao interruptor de ignição do veículo.
Se o inversor estiver ligado a uma bateria de lítio, o inversor pode ser controlado pelo BMS desta bateria.
Atenção
Por motivos de segurança, o inversor pode ser desligado completamente, removendo o conector remoto. Para tal, extraia o conector remoto da respetiva tomada. Isto garante que o inversor já não consegue ser ligado através do respetivo interruptor ou «Bluetooth». O utilizador agora tem a certeza de que o inversor está definitivamente desligado e que não pode ser ligado acidentalmente por outro utilizador.
Painel de controlo do inversor

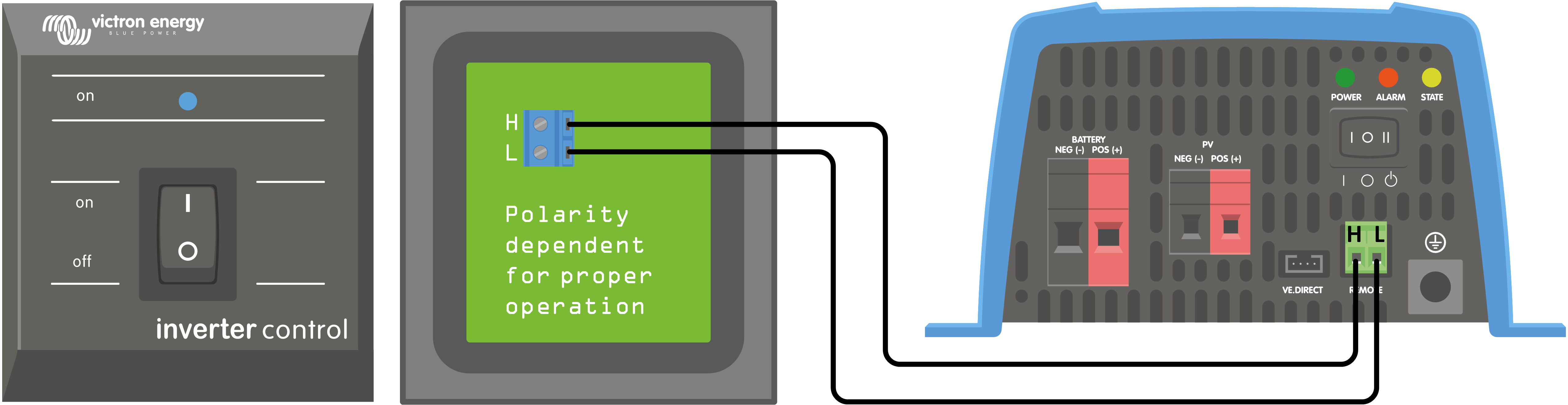

Se utilizar um painel Phoenix Inverter Control VE.Direct , tem de o ligar ao conector remoto do inversor, conforme indicado na imagem abaixo. Tenha em atenção que a ligação depende da polaridade para um funcionamento adequado.
Ligar a um BMS
O conector remoto pode ser utilizado para controlar o inversor e o respetivo carregador solar a partir de um BMS (sistema de gestão da bateria) da bateria de lítio da seguinte forma:
Se ambos os terminais H (esquerdo) e L (direito) estiverem em flutuação ou aterrados (0 V), o inversor e o carregador solar estão desligados.
Se o terminal H (esquerdo) for elevado (tensão da bateria), a bateria é autorizada a descarregar e o inversor está ligado.
Se o terminal L (direito) for elevado (tensão da bateria), a bateria é autorizada a carregar e o carregador solar está ligado.
Se tanto o terminal H (esquerdo) como o terminal L (direito) forem elevados (tensão da bateria), a bateria é autorizada a carregar e descarregar e tanto o carregador solar como o inversor estão ligados.
Se os terminais H (esquerdo) e L (direito) estiverem interligados (anel de fios) em condições normais, o inversor e o carregador solar estão ligados.
Nota
Lembre-se de que a função BMS anula o botão de ON/OFF/CHARGE, bem como a ativação da unidade através da aplicação VictronConnect.
 |

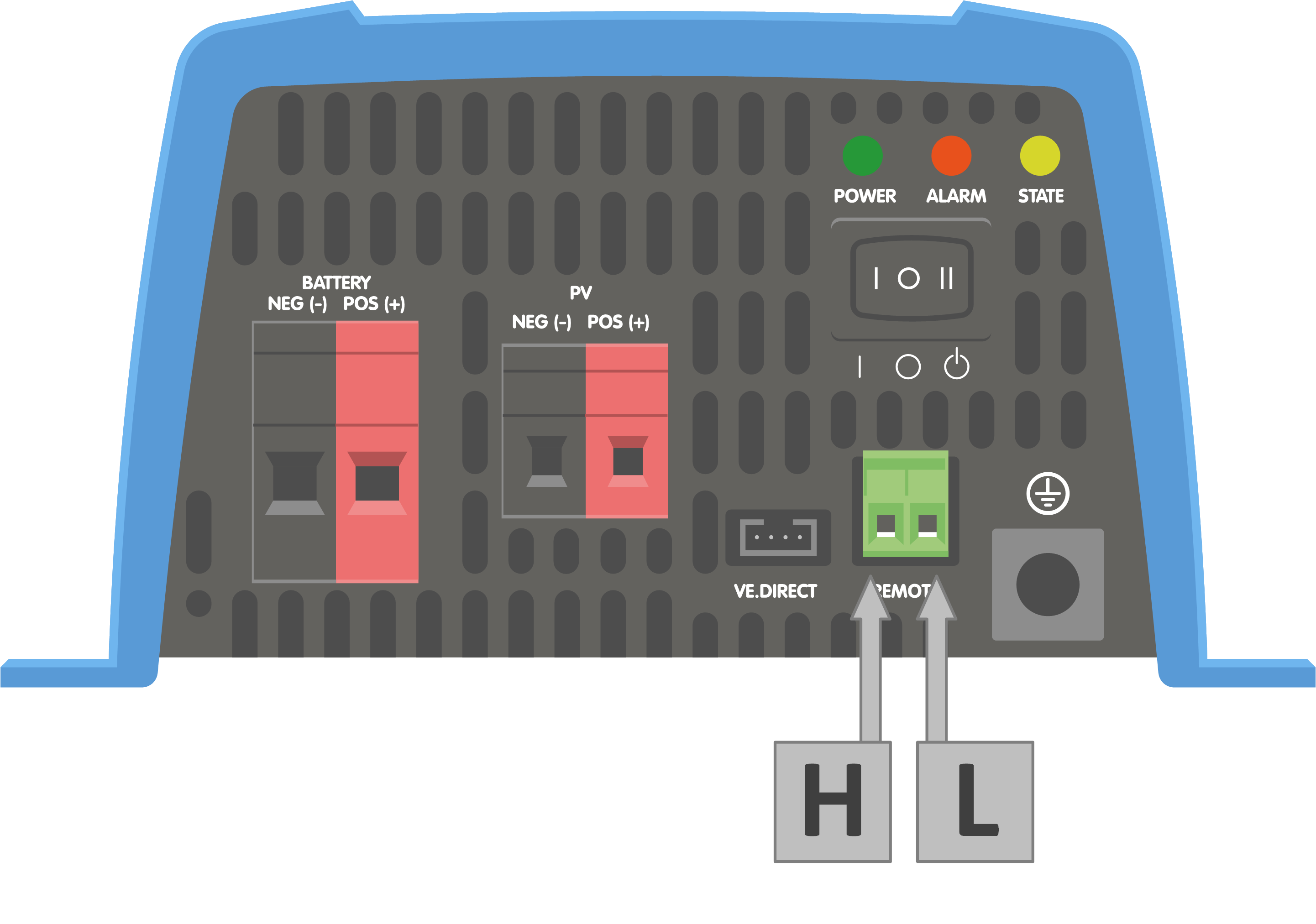

Conector REMOTE - localização dos terminais H e L.
Sensor de temperatura da bateria
O inversor SUN pode utilizar a informação sobre a temperatura da bateria para o seguinte:
Nas baterias de chumbo-ácido, para facilitar o carregamento compensado por temperatura. A tensão de carga diminui quando as baterias estão quentes e aumenta se estiverem frias.
Nas baterias de lítio, para interromper o carregamento da bateria a temperaturas muito baixas (geralmente abaixo de 5 ºC).
A temperatura da bateria pode ser determinada de dois modos:
Numa rede VE.Smart, para obter mais informação, consulte a secção Rede VE.Smart.
A partir de um sensor de temperatura exterior, como o QUA PMP do dispositivo GX.
Lembre-se de que os sensores de temperatura indicados não estão incluídos no inversor SUN.
Se a temperatura da bateria estiver disponível através da rede VE.Smart e do sensor de temperatura externo, a temperatura da rede VE.Smart tem prioridade.
Se utilizar um sensor externo da bateria, ligue o sensor de temperatura da seguinte forma:
Conecte o olhal do cabo M10 do sensor de temperatura a um dos terminais da bateria.
Retire o anel de cabo do conector REMOTE.
Ligue o cabo negativo (preto) ao terminal H (esquerdo) do conector REMOTE.
Ligue o cabo positivo (vermelho) ao terminal L (direito) do conector REMOTE.
 |

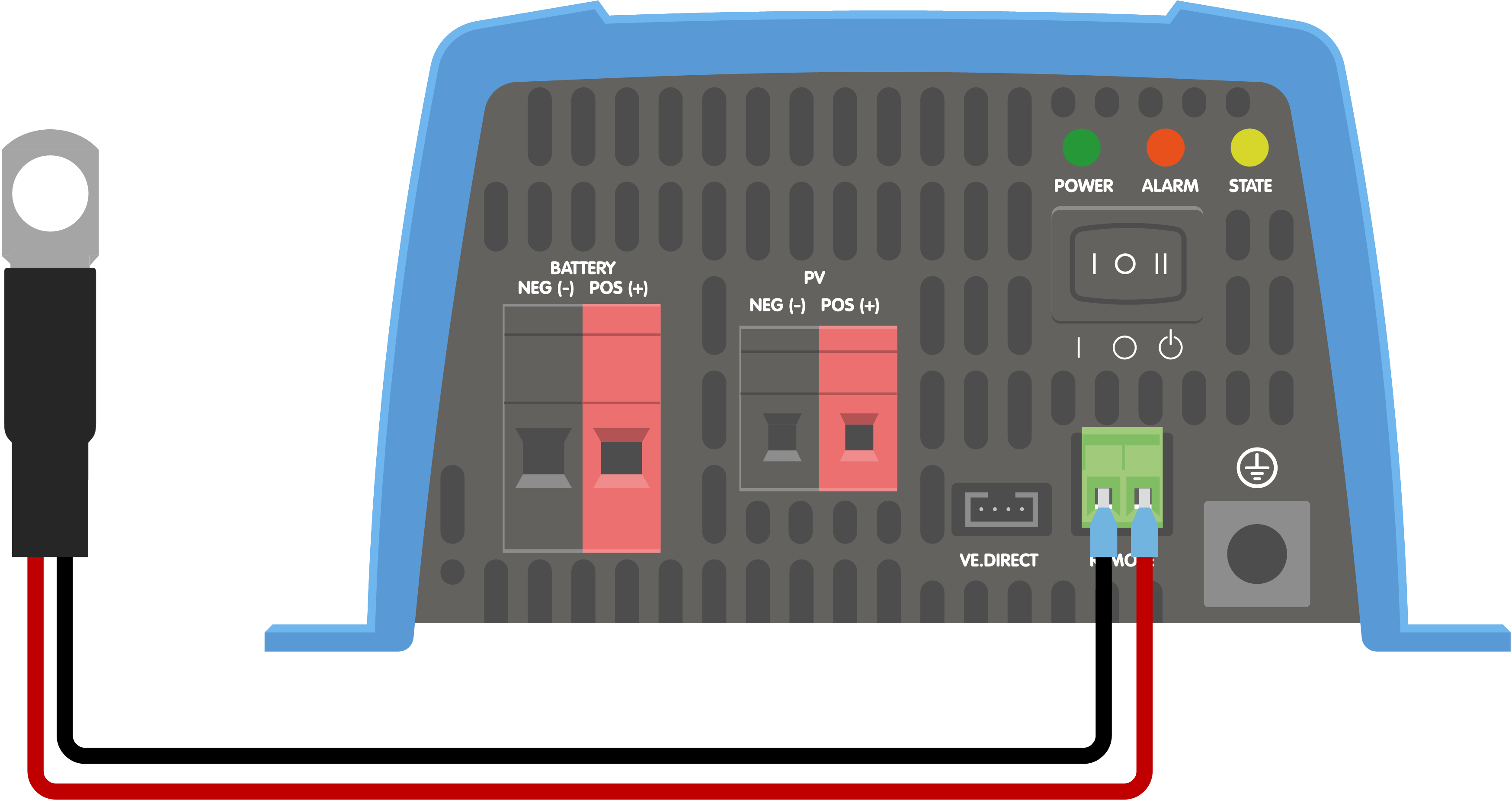

Ligar um sensor de temperatura da bateria ao conector REMOTE.
3.2.6. Ligação direta VE
A ligação VE.Direct pode ser utilizada para monitorizar o inversor através de um dispositivo GX ou para ligar à aplicação VictronConnect.
É possível ligar os seguintes itens:
Um dispositivo GX ou GlobalLink 520 utilizando um cabo VE.Direct.
Um dispositivo GX que utiliza uma «interface» VE.Direct para USB.
Um computador que executa a aplicação VictronConnect utilizando a «interface» VE.Direct para USB.
Um telemóvel ou «tablet» com a aplicação VictronConnect utilizando o «dongle» Bluetooth Smart VE.Direct.

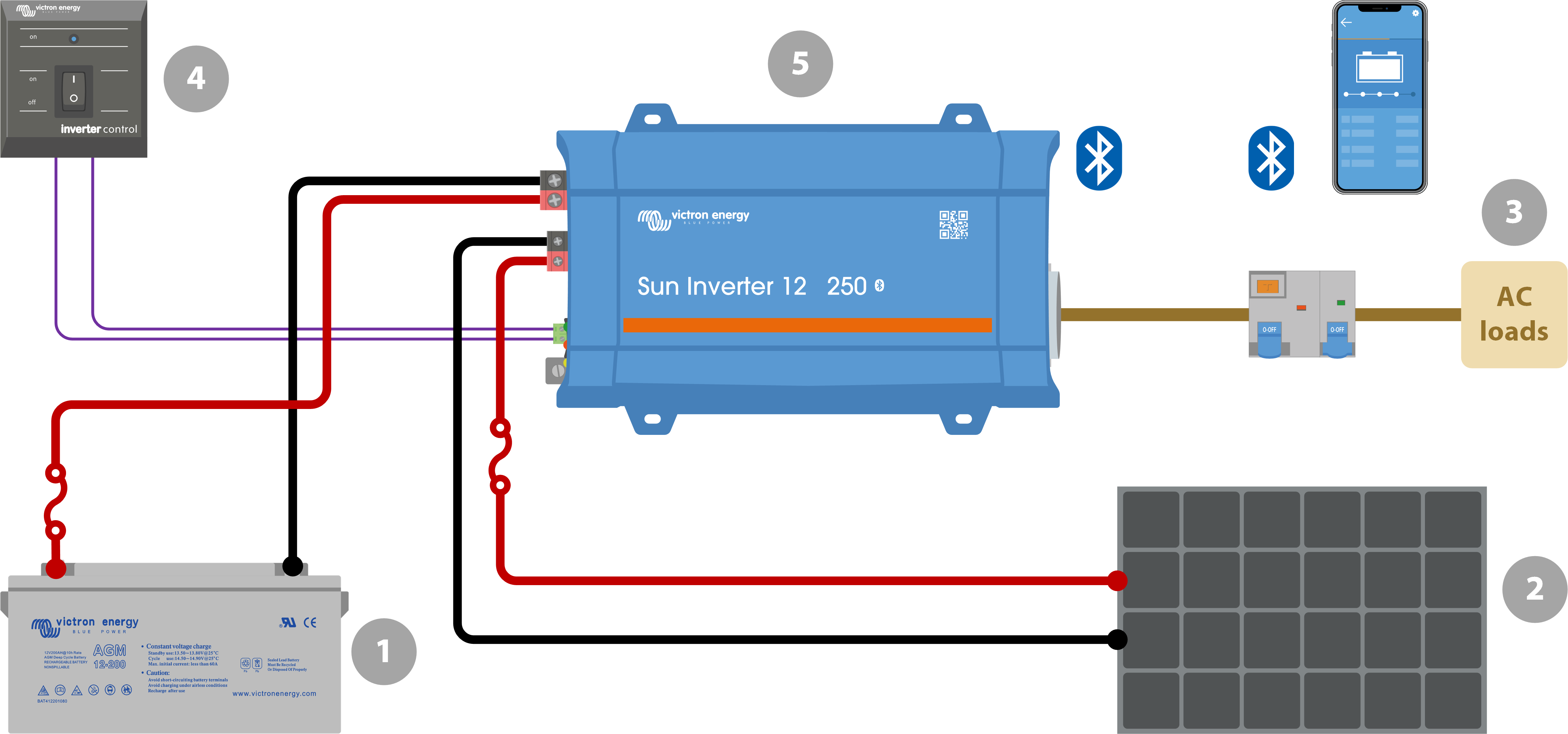

3.2.7. Exemplo de sistema do inversor SUN
ID | Item e notas |
|---|---|
| |
| Série solar composta por um ou vários painéis solares. |
| Sistema CA. |
| Phoenix Inverter Control VE.Direct para ligar / desligar o inversor. |
| Inversor SUN 12 V 250 VA |
| Comunicação «Bluetooth», utilização com a aplicação VictronConnect para monitorizar, configurar e comunicar entre os dispositivos da (Rede VE.Smart). |
| Aplicação VictronConnect para monitorizar e configurar todos os produtos «Smart» Victron ativados por «Bluetooth». |
| Cablagem CC positiva (vermelha) e negativa (negra). Para obter mais informação sobre a cablagem, consulte o livro Unlimited Wiring". |
| Cablagem CA. |
| Fusível CC. A Victron Energy disponibiliza uma ampla gama de fusíveis CC e suportes de fusíveis. Consulte as classificações nominais dos fusíveis nos manuais do produto ou no livro «Wiring Unlimited». |

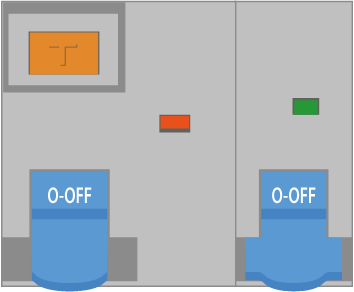

| Disjuntor (MCB) e dispositivo de corrente residual (RCD). |
