SUN Inverter Manual

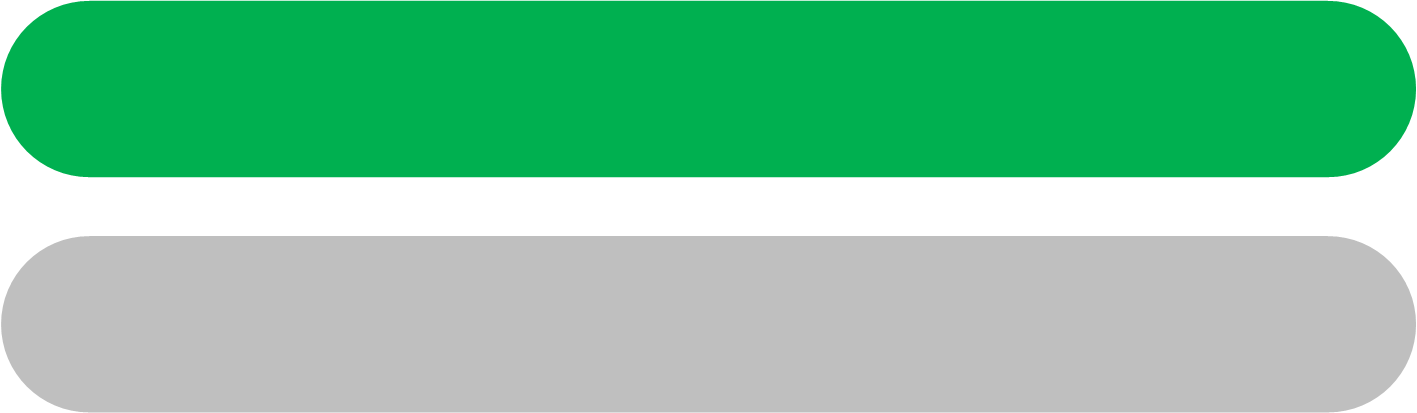

O inversor pode ser ligado com estes métodos:

O carregador solar fica ativo quando o interruptor é colocado em ON ou em CHARGE (carga). O carregador solar começa a carregar as baterias quando a tensão do painel solar for superior à tensão do carregador da bateria.

O algoritmo de carga inclui três fases, semelhante ao dos nossos outros carregadores e carregadores solares:

Fase de carga inicial

A bateria é carregada com a corrente de carga máxima até a tensão aumentar para a tensão de absorção configurada. A duração da fase inicial depende do nível de descarga da bateria, da capacidade da bateria e da corrente de carga. Quando a fase de carga inicial estiver concluída, a bateria estará aproximadamente 80 % carregada (ou> 95 % para baterias de lítio) e pode ser recolocada em serviço, se for necessário.

Fase de carga de absorção

A bateria é carregada com uma tensão de absorção configurada, com a corrente de carga a diminuir lentamente à medida que a bateria se aproxima da carga completa. A duração da fase de absorção é adaptativa e varia de forma inteligente em função do nível de descarga da bateria, sendo determinada a partir da duração da fase de carga inicial. A duração da fase de absorção pode variar entre um mínimo de 30 min e um limite máximo de 8 h (ou conforme a configuração) para uma bateria descarregada em profundidade.

Fase de carga de flutuação

A tensão da bateria é mantida na tensão de flutuação configurada. Quando a fase de flutuação começa, a bateria está completamente carregada e pronta a utilizar. Se a bateria não for utilizada, o carregador pode continuar ligado à mesma e a fase de flutuação impede a autodescarga.

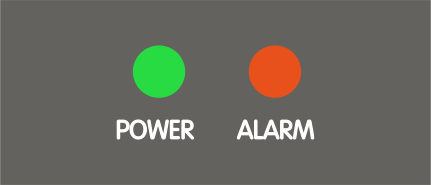

O LED STATE amarelo indica o estado do carregador solar. Este LED funciona independentemente do LED de ENERGIA e do LED de ALARME.

LED	Comportamento do LED	Modo de funcionamento	Bateria

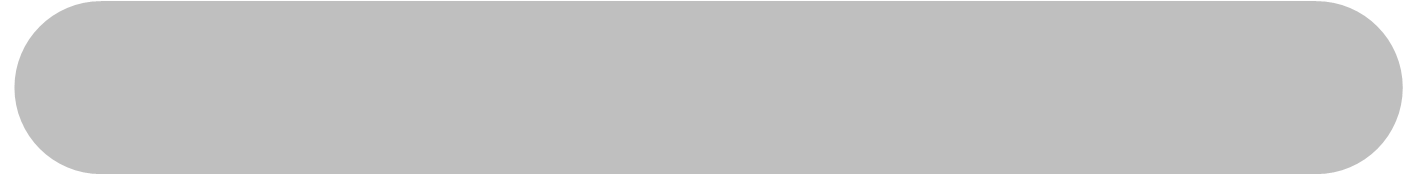

	LED STATE amarelo apagado.	O carregador solar está desligado ou não existe energia solar suficiente para carregar a bateria.	A bateria não está a ser carregada pelo inversor SUN.

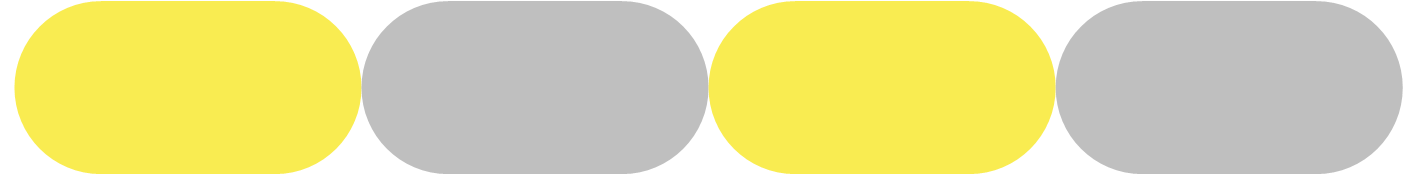

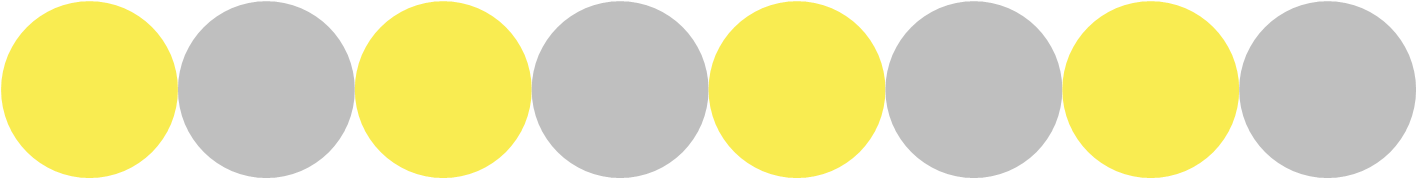

	LED STATE amarelo em intermitência rápida.	O carregador solar está a carregar a bateria e está na fase inicial*.	Esta é a primeira parte do ciclo de carga. A bateria tem um estado de carga de 0 % a 80 %.
	LED STATE amarelo em intermitência lenta.	O carregador solar está a carregar a bateria e está na fase de absorção*.	Esta é a segunda parte do ciclo de carga. A bateria tem um estado de carga de 80 % a 100 %.

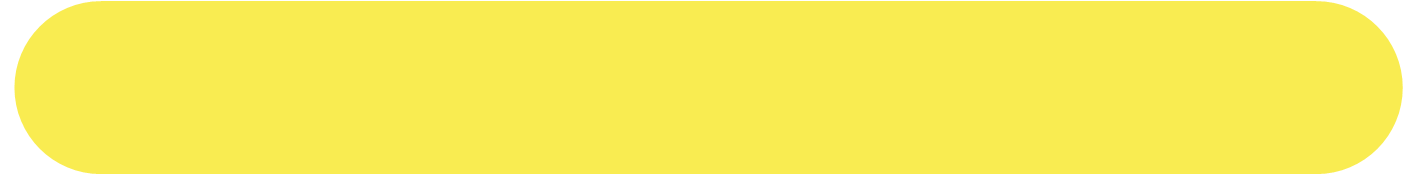

	LED STATE amarelo aceso.	O carregador solar está a carregar a bateria e está na fase de flutuação*.	Esta é a parte final do ciclo de carga. A bateria está carregada. A tensão de carga diminuiu.
*) Consulte uma explicação do algoritmo de carga na secção Carregador solar.

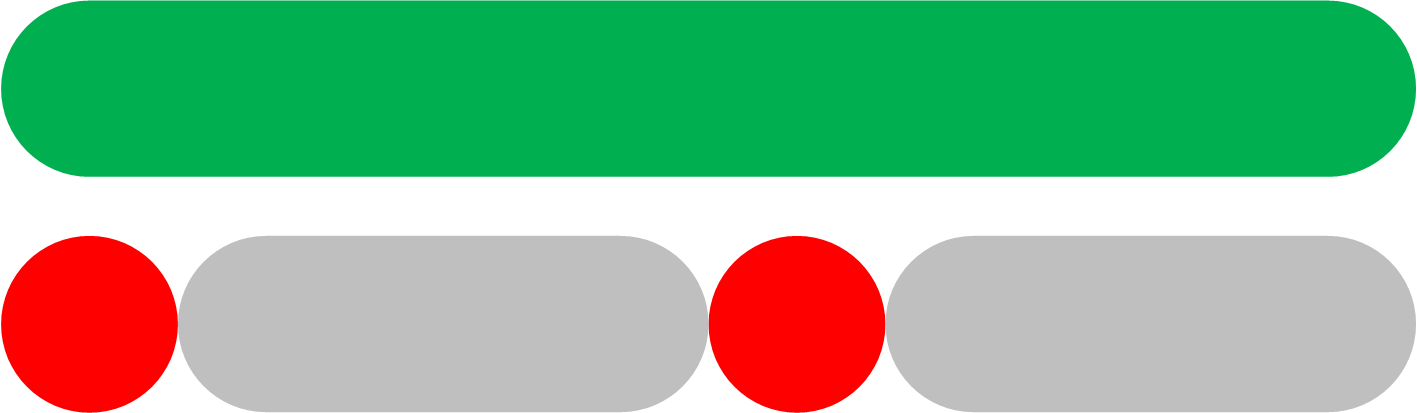

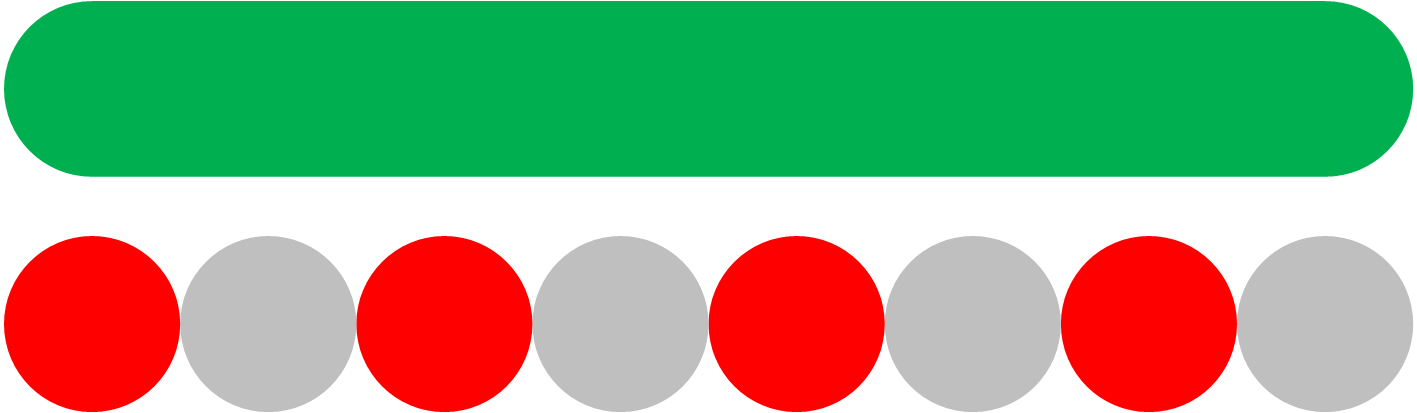

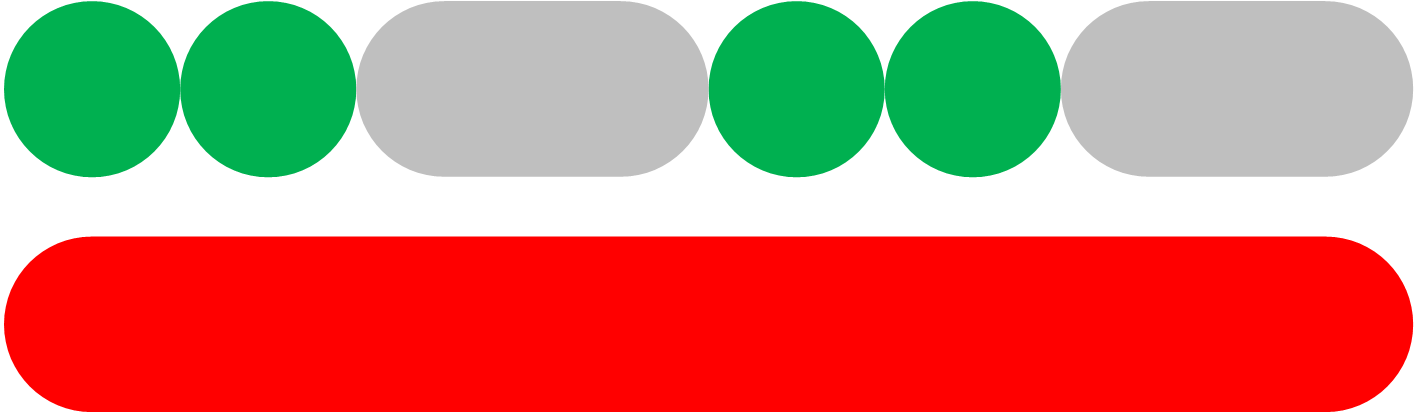

Sobrecarga

Algumas cargas, como motores ou bombas, produzem correntes de irrupção elevadas numa situação de arranque. Nestas circunstâncias, há a possibilidade de a corrente de arranque ultrapassar o nível de disparo para sobreintensidade do inversor. Neste caso, a tensão CA saída diminui rapidamente para limitar a corrente de saída do inversor. Se o nível de disparo para sobreintensidade for ultrapassado de forma contínua, o inversor desliga-se, aguarda 30 s e volta a reiniciar.

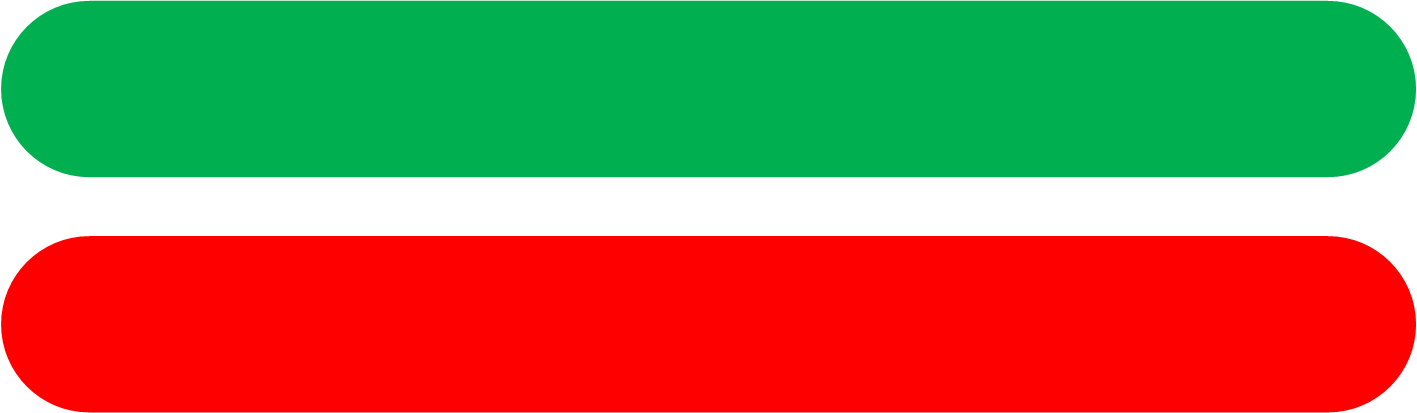

Após três reinícios, seguidos por outra sobrecarga em 30 s após o reinício, o inversor é desligado e permanece assim. Os LED sinalizam o desligamento devido a sobrecarga. Para reiniciar o inversor, desligue-o e volte a ligá-lo.

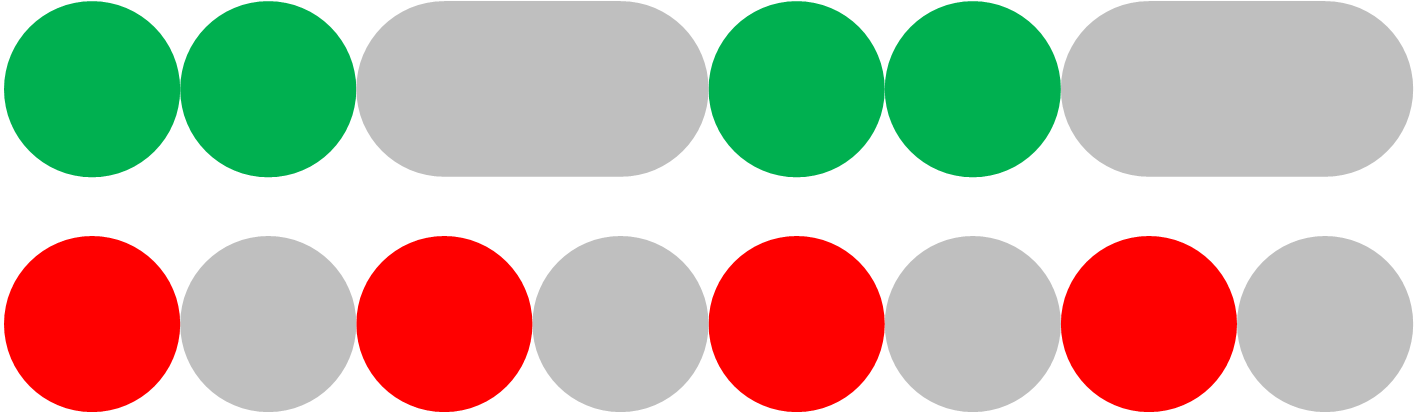

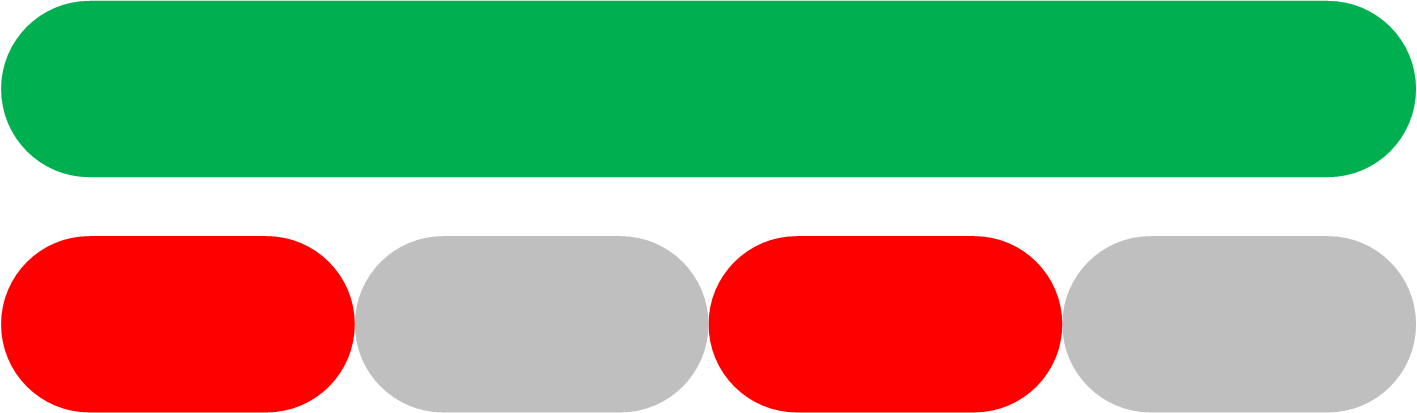

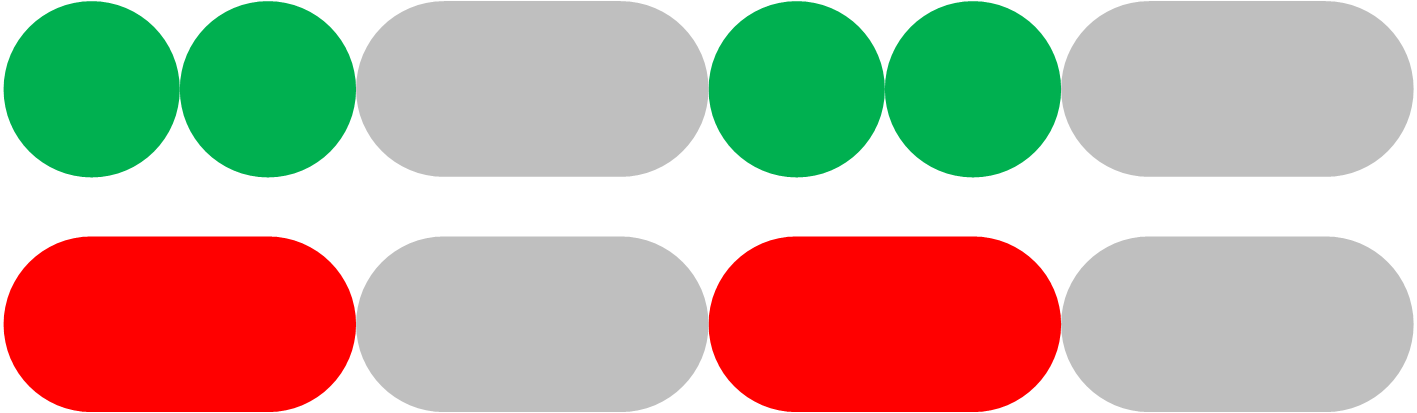

Tensão baixa da bateria (ajustável)

O inversor desliga-se quando a tensão de entrada CC for inferior ao parâmetro de desligamento por bateria gasta. Os LED sinalizam o encerramento devido a uma bateria fraca. O inversor arrancará automaticamente, após um atraso mínimo de 30 s, se a tensão da bateria for superior ao parâmetro «Reinício por bateria fraca».

Após três reinícios, seguidos por outro encerramento por bateria fraca em 30 s após o reinício, o inversor é desliga e permanece assim. Os LED sinalizam o encerramento devido a uma bateria fraca. Para reiniciar o inversor, desligue-o e depois volte a ligá-lo. Em alternativa, recarregue a bateria. O inversor arranca automaticamente quando a tensão da bateria for superior durante, pelo menos 30 s, ao parâmetro de «Deteção da carga».

Consulte a secção Especificações técnicas para obter informação sobre os níveis predefinidos de encerramento e de reinício por bateria fraca. Os níveis podem ser personalizados através da aplicação VictronConnect.

Em alternativa, pode implementar um corte dinâmico por bateria fraca. Para mais informação, consulte a secção Corte dinâmico.

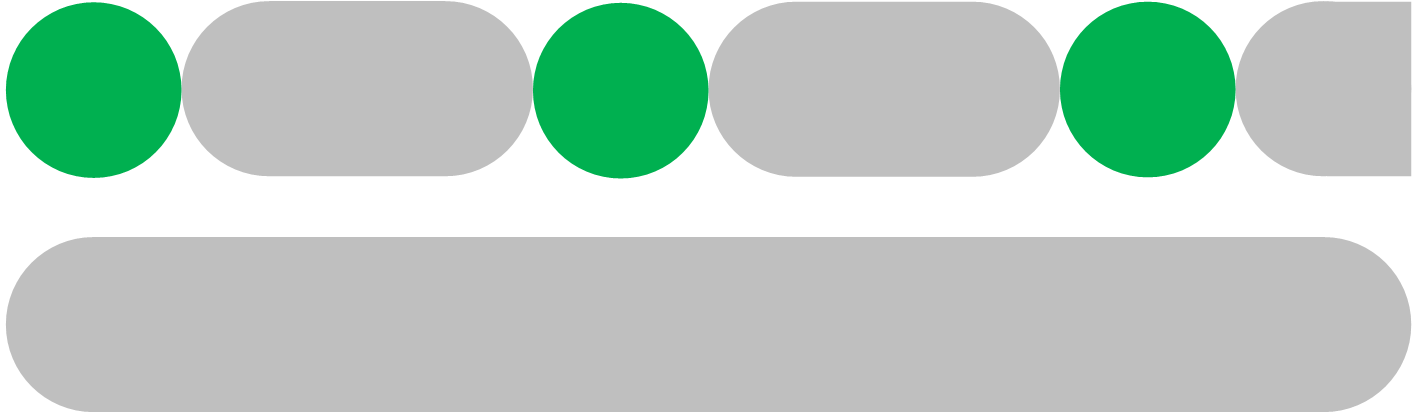

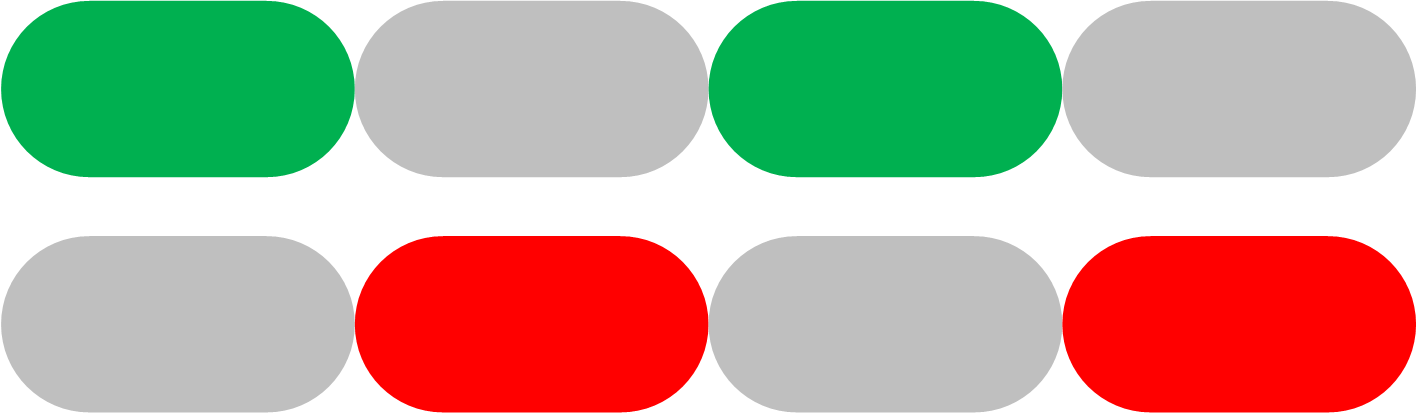

Tensão alta da bateria

O inversor desliga-se se a tensão de entrada CC for demasiado elevada. Os LED sinalizam o encerramento devido a uma tensão da bateria elevada. O inversor primeiro aguarda 30 s e só depois retoma o funcionamento quando a tensão da bateria diminuir para um nível aceitável.

Verifique se existem carregadores, alternadores ou carregadores solares avariados ligados à bateria.

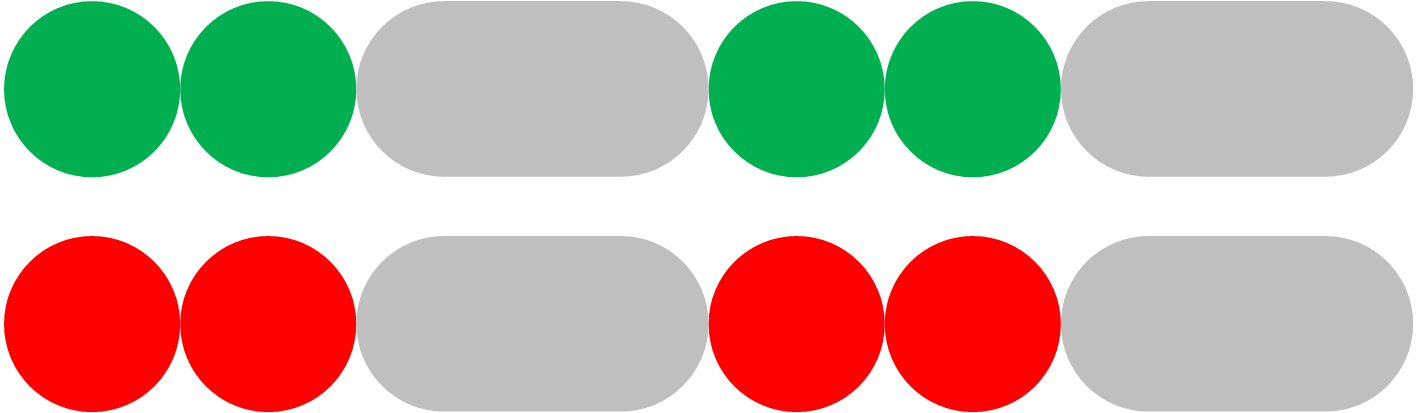

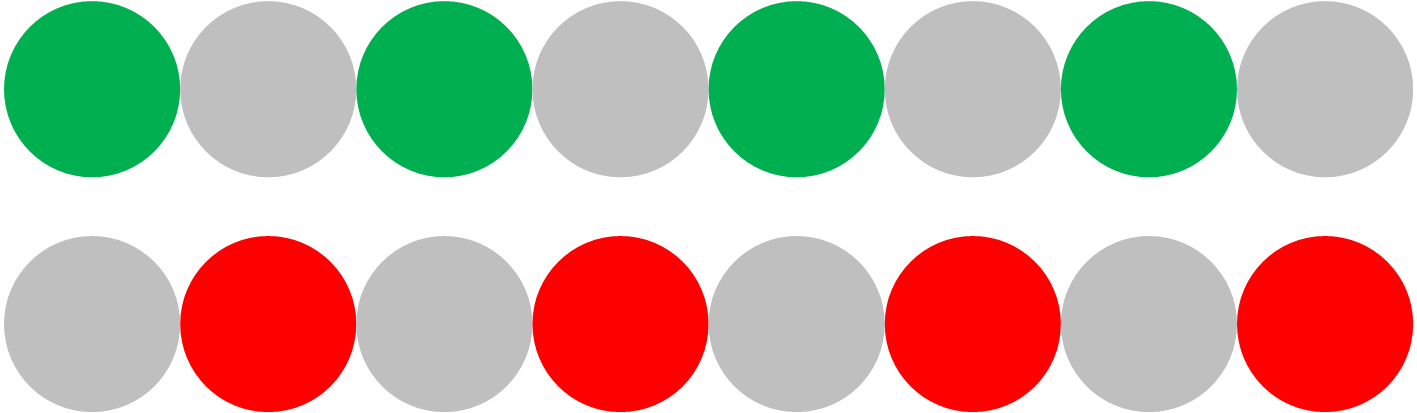

Temperatura elevada

O inversor desliga-se se detetar uma temperatura interna demasiado elevada. Os LED sinalizam o encerramento por temperatura elevada. O inversor aguarda 30 s e só retoma o funcionamento quando a temperatura for inferior a um nível aceitável.

Os alarmes de temperatura elevada são geralmente causados por uma temperatura ambiente demasiado elevada, frequentemente em combinação com uma carga também elevada do inversor. Verifique se o espaço em que o inversor é utilizado está bem ventilado e talvez com ar condicionado.

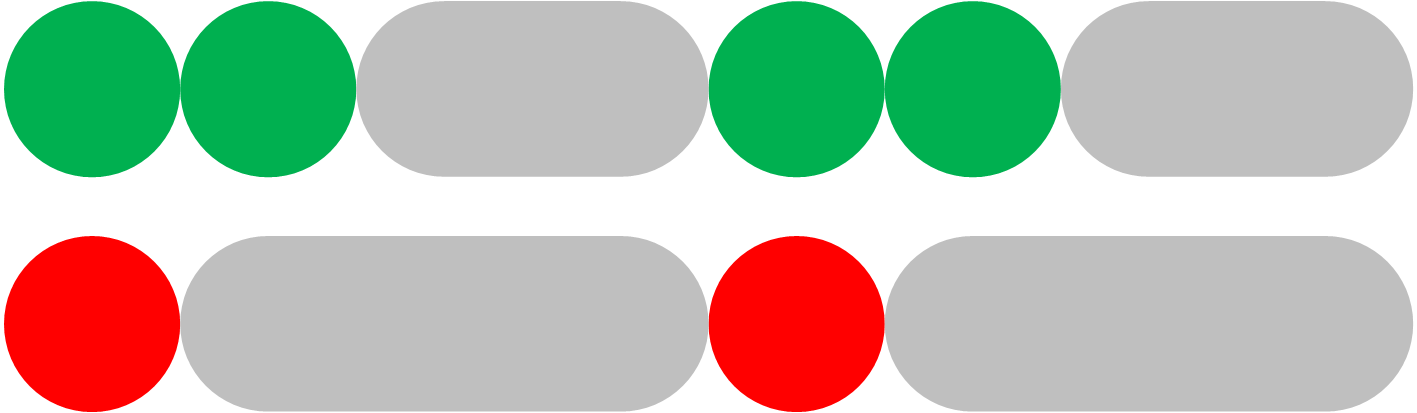

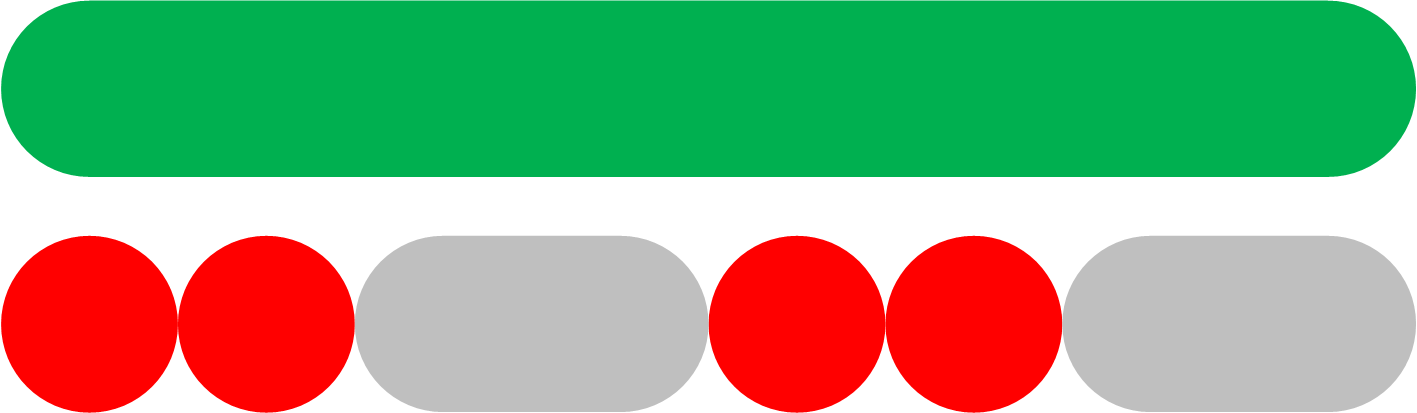

Ondulação CC elevada

O inversor desliga-se se detetar uma ondulação CC demasiado elevada. Os LED sinalizam o encerramento por ondulação CC elevada. O inversor aguarda 30 s e depois retoma o funcionamento. Se após três reinícios, a tensão ondulada CC ainda for demasiado elevada, o inversor desliga-se e não tenta reiniciar. Para reiniciar o inversor, desligue-o e volte a ligá-lo.

A ondulação CC elevada normalmente é causada por ligações soltas do cabo CC e/ou por uma cablagem CC com uma secção insuficiente. Para aceitar ou evitar os alarmes de ondulação, verifique a cablagem entre a bateria e o inversor. Comprove se a cablagem tem a espessura recomendada, se todas as ligações estão bem apertadas e se os fusíveis e os isoladores da bateria estão em bom estado. Para mais informação sobre a ondulação CC, consulte o livro Wiring Unlimited.

A ondulação CC contínua elevada reduz a vida útil do inversor.

A aplicação VictronConnect pode ser utilizada para monitorizar o inversor.

Aplicação VictronConnect.

Para obter informações sobre como fazer a ligação, consulte a secção A aplicação VictronConnect e/ou o manual da VictronConnect, que está disponível na página de informação da aplicação VictronConnect.

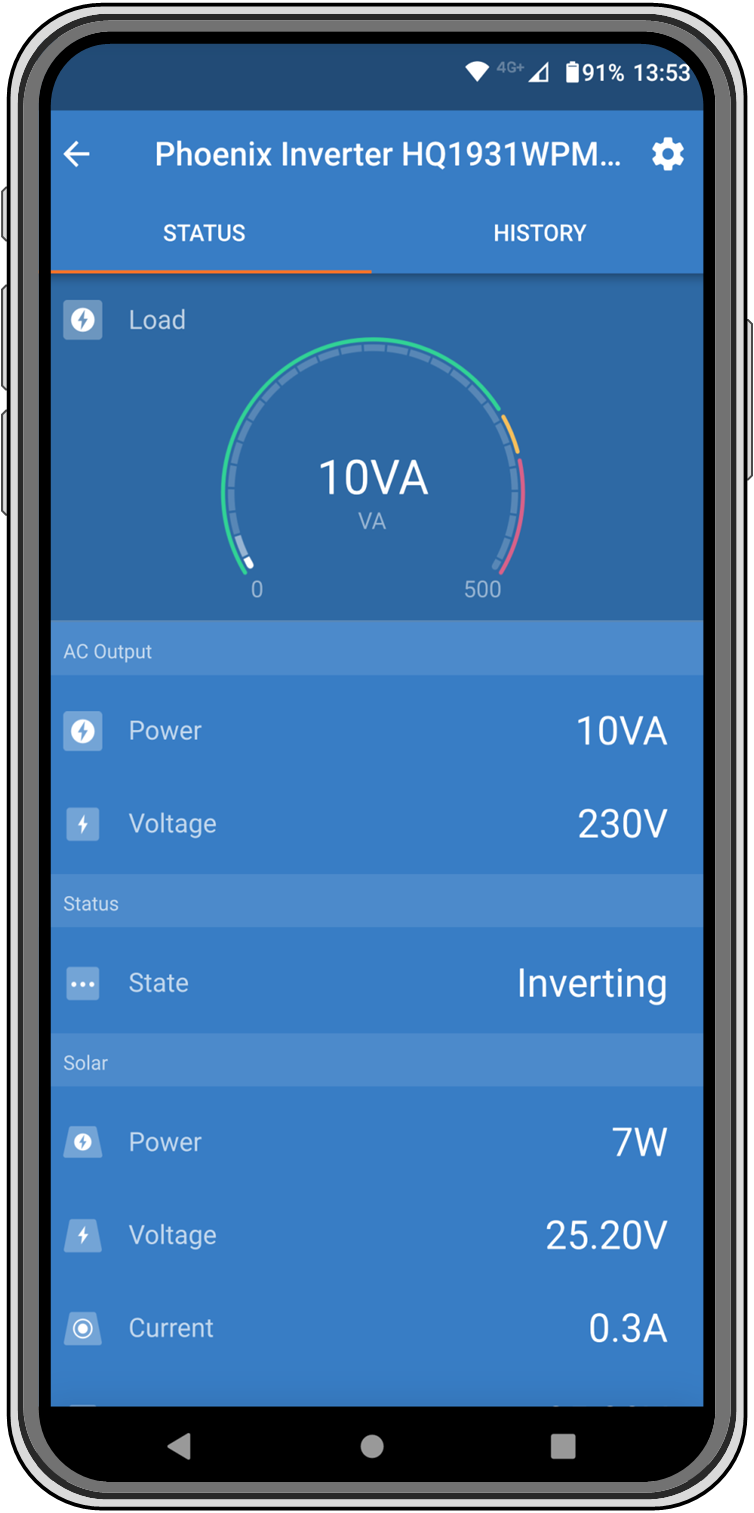

A aplicação VictronConnect apresenta as seguintes informações:

*) Lembre-se de que a aplicação não está ativa em segundo plano. Isto significa que a aplicação não envia alarmes ou advertências para o seu telemóvel, exceto se estiver ativa no primeiro plano.

* *) A «tensão de circuito aberto» corresponde à tensão do painel solar quando não existir retirada de corrente a partir do painel. Quando a tensão de circuito aberto é inferior à tensão da bateria, não é possível medir a corrente solar e, por conseguinte, a aplicação VictronConnect indica a indisponibilidade da tensão de circuito aberto. O mesmo acontece se o carregador solar se encontrar na fase inicial ou a começar a fase de absorção. A razão reside no facto de toda a energia solar entrar na bateria e de a tensão solar aberta se tornar efetivamente a tensão da bateria. Apenas durante uma fase de carga, como no final da fase de absorção ou flutuação, que requer pouca corrente, o «hardware» consegue medir a «tensão de circuito aberto».

O inversor pode ser ligado a um dispositivo GX, como um Cerbo GX ou um Color Control GX. Quando conectado, o dispositivo GX visualiza o inversor no ecrã da descrição geral do sistema e na lista de dispositivos. O dispositivo GX também apresenta uma mensagem em caso de aviso ou alarme do inversor.

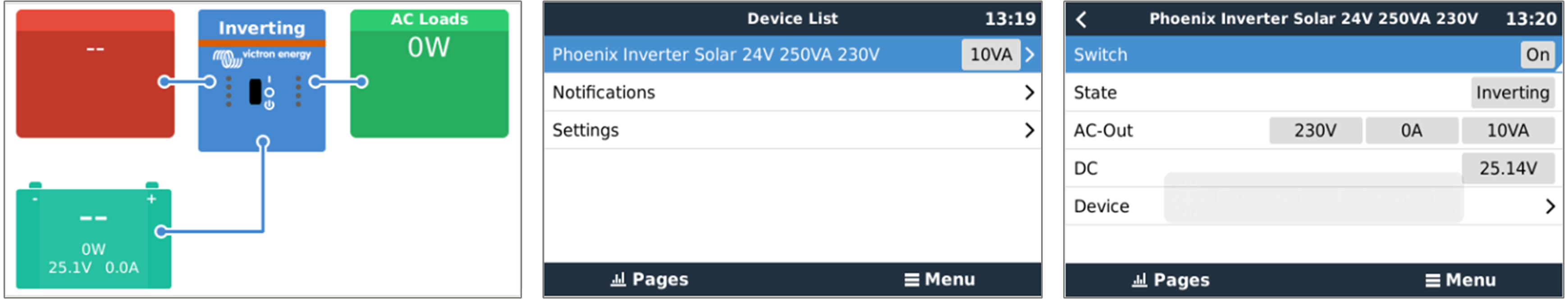

Exemplo de ecrãs GX da esquerda para a direita: ecrã do sistema, lista de dispositivos e ecrã do dispositivo inversor.

Se o dispositivo GX estiver ligado à Internet, o inversor pode ser monitorizado remotamente através do portal VRM. Para obter mais informação sobre o portal VRM, consulte a página de informação sobre aa monitorização remota VRM.

Em alternativa, o inversor pode ser ligado a um GlobalLink 520e depois monitorizado remotamente através do portal VRM.
