7. Anexă
7.1. Ieșire CA

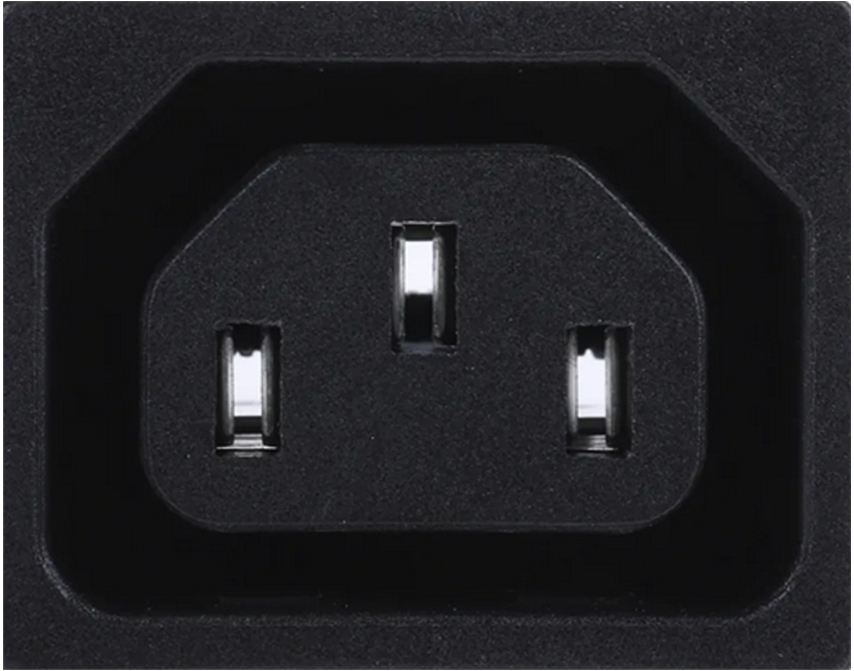

Invertorul este echipat cu o ieșire IEC-320.
Ieșire CA | Tensiune CA | Imagine |
|---|---|---|
IEC-320 (fișă tată inclusă) | 230 V |  |

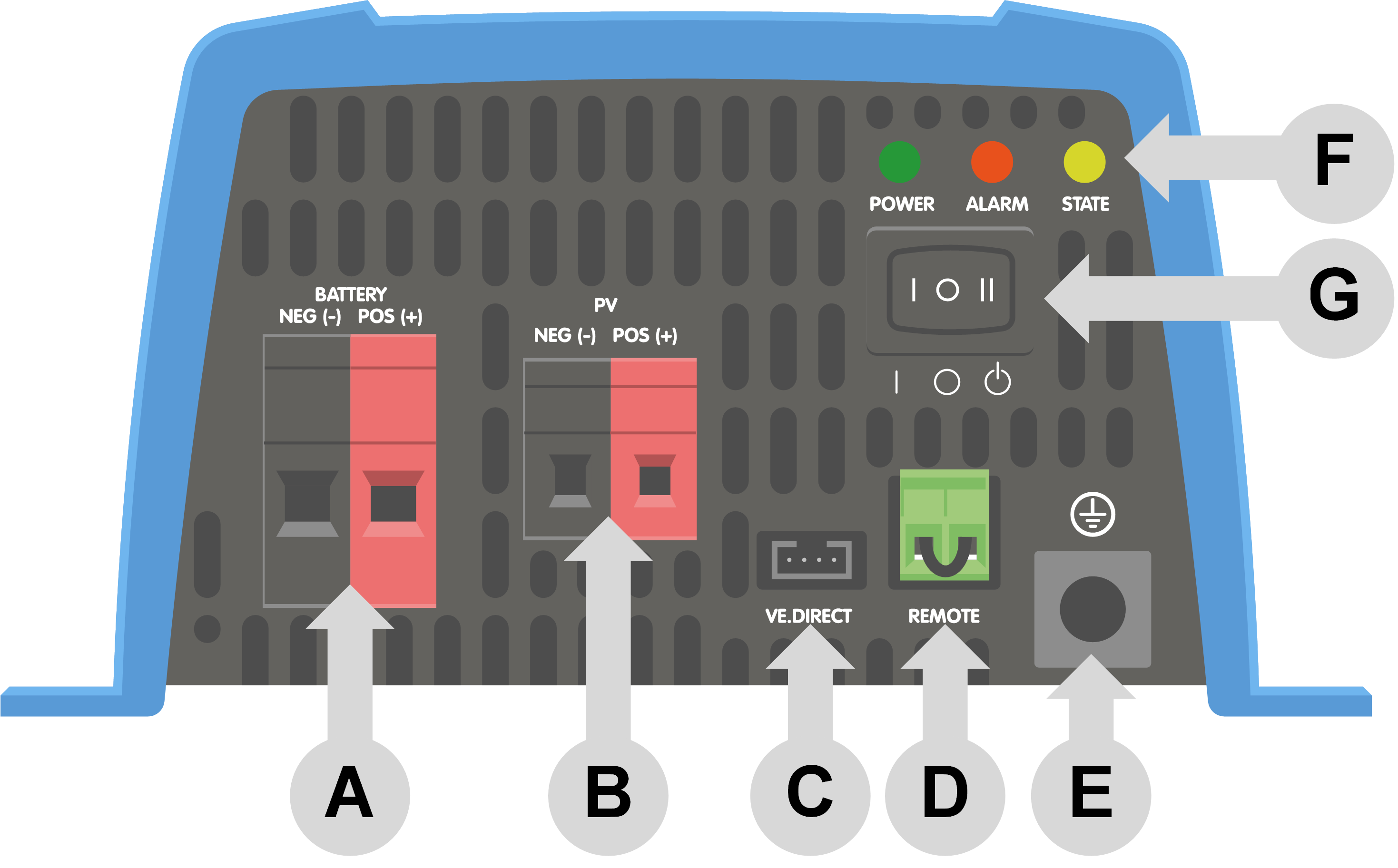

7.2. Prezentare conexiune
# | Descriere |
|---|---|
A | Conexiuni baterie |
B | Conexiuni panouri fotovoltaice |
C | Conexiune VE.Direct |
D | Conexiune terminal pornire/oprire la distanță |
E | Conexiune împământare carcasă |
F | LED-uri |
G | Comutator ON/OFF/CHARGER (pornit/oprit/încărcător) |
7.3. Informații instalare conexiune nul la pământ
Conectarea ieșirii nul a invertorului la carcasă/pământ.
Ieșirea CA este izolată de intrarea CC și de carcasă. Reglementările locale pot impune un nul adevărat. În acest caz, unul dintre firele de ieșire CA trebuie conectat la carcasa, iar carcasa trebuie conectată la o împământare de încredere. În interiorul invertorului, s-a asigurat un spațiu pentru conectarea nulului și a carcasei; mai jos găsiți explicația pentru a face acest lucru.
Asigurați-vă că deconectați bateria la conectarea nulului la împământarea de protecție (PE).
Un cablul PE intern, utilizat pentru a conecta nulul și carcasa, este acceptabil după îndepărtarea capacului din plastic. Este necesară o șurubelniță Torx T10 pentru a slăbi cele patru șuruburi care fixează capacul din plastic.
În imaginile de mai jos sunt indicate cele două conexiuni posibile ale cablului PE:
Nul flotant
Poziția cablului PE (indicată de săgeată):
Nul conectat la împământare de protecție
Poziția cablului PE (indicată de săgeată):

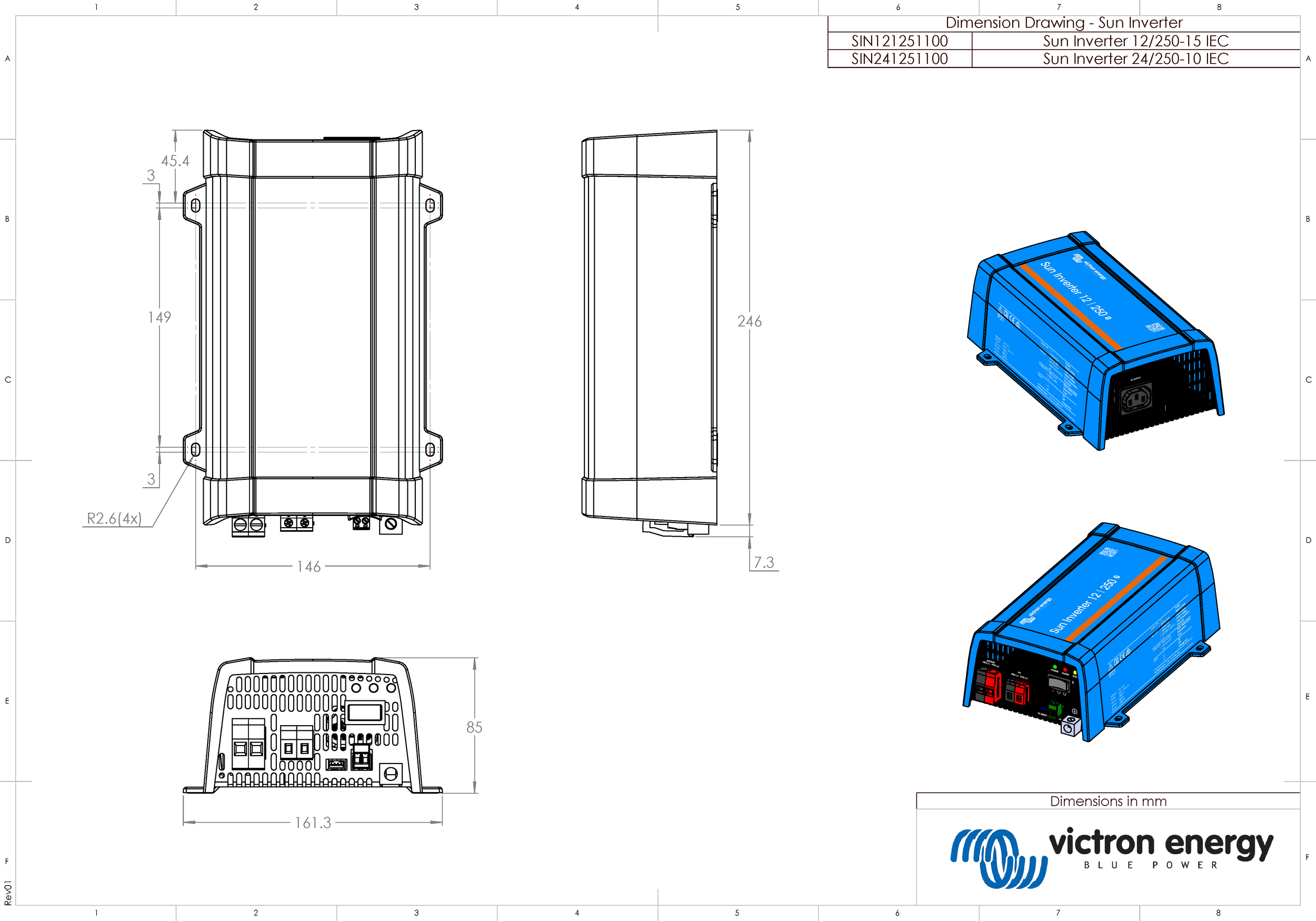

7.4. Dimensiuni
