3. Instalare
Avertisment
Acest produs trebuie să fie instalat de către un electrician calificat.
În timpul instalării, asigurați-vă că conectorul la distanță cu ghidajul curentului de punte sunt eliminate (sau opriți comutatorul la distanță pornit/oprit, dacă este instalat), pentru a vă asigura că invertorul nu poate porni neașteptat.
3.1. Instalarea fizică
Pentru schema de dimensiuni a invertorului, consultați Anexă din acest manual.
3.1.1. Locație
Pentru a asigura funcționarea fără probleme a invertorului, acesta trebuie utilizat în locuri care îndeplinesc următoarele cerințe:
Evitați orice contact cu apa. Nu expuneți invertorul la ploaie sau umezeală.
Instalați invertorul într-o zonă uscată și bine ventilată.
Pentru cele mai bune rezultate de operare, invertorul trebuie montat pe o suprafață plană.
Montați cât mai aproape posibil de baterii. Încercați să mențineți o distanță cât mai mică între produs și baterie pentru a minimiza pierderile de tensiune prin cablu.
Trebui să existe un spațiu liber de cel puțin 10 cm în jurul echipamentului, pentru răcire. Nu împiedicați fluxul de aer în jurul invertorului. Atunci când invertorul se încălzește prea tare, se va opri. Atunci când invertorul atinge un nivel sigur de temperatură, unitatea va reporni din nou.
Nu amplasați unitatea în lumina directă a soarelui. Temperatura ambientală a aerului trebuie să fie între -20 °C și 40 °C (umiditate <95 % fără condensare). Rețineți că în situații extreme, temperatura carcasei invertorului poate depăși 70 °C.
Avertisment
O temperatură ambientală excesiv de ridicată va conduce la un ciclu de viață redus, curent de încărcare redus, o putere de vârf redusă sau la oprirea invertorului.
Nu montați niciodată invertorul direct deasupra bateriilor.
Din motive de siguranță, acest produs trebuie instalat într-un mediu rezistent la căldură, dacă este utilizat cu echipamente pentru care trebuie convertit un volum mare de putere. Trebuie să vă asigurați ca nu există chimicale, componente sintetice, perdele sau alte textile etc. în imediata vecinătate.
3.1.2. Montare
Montați invertorul pe un perete solid, sau orizontal, pe o suprafață de sol adecvată.
Montați invertorul vertical în sus sau în jos, cu patru șuruburi sau în jos sau orizontal, în sus sau în jos. Consultați tabelul de mai jos și descoperiți care sunt cele mai bune opțiuni de montare.
Instrucțiuni de montare.
# | Tip de montare | Recomandat? | Grad de protecție | Note |
|---|---|---|---|---|
1 | Montare pe plafon (inversat). | Nu | nu este cazul | |
2 | Montare bază | Da | IP21 | |
3 | Montare pe perete vertical, ventilatorul în partea inferioară. | Da | IP20 | Rețineți că există posibilitatea căderii unor obiecte mici sau a prafului în invertor prin orificiile de ventilare din partea superioară. |
4 | Montare verticală, ventilatorul în partea superioară. | Nu | nu este cazul | |
5 | Montare pe perete orizontal. | Da | IP20 |
3.2. Instalarea electrică
Pentru o schemă generală a conexiunilor invertorului, consultați anexa Prezentare conexiune.
3.2.1. Conexiune la baterie
Pentru a utiliza complet capacitatea integrală a invertorului, este important să utilizați baterii cu o capacitate suficientă și cabluri de baterii cu o secțiune transversală suficientă.
Invertorul este dotat cu o siguranță CC internă. Dacă lungimea cablului este mai mare decât 1,5 m, o siguranță suplimentară sau un întrerupător CC trebuie adăugat la cablul de baterie, amplasat în apropierea bateriei.
Consultați tabelul de mai jos pentru secțiunea transversală recomandată a cablurilor de baterii, informații despre siguranța internă și capacitatea bateriei recomandată pentru fiecare model de invertor.
Model invertor | Secțiune transversală cablu 0-1,5 m | Secțiune transversală cablu 1,5-m | Siguranță internă (Littlefuse) | Siguranță înlocuibilă? | Capacitate minimă a bateriei |
|---|---|---|---|---|---|
12/250 | 4 mm² | 6 mm² | 2 x 30 A, 32 V, ATOF | Nu | 30 Ah |
24/250 | 2,5 mm² | 4 mm² | 30 A, 32 V ATOF | Nu | 20 Ah |
O grosime suficientă a cablurilor și baterii de dimensiuni adecvate reprezintă un factor important. Consultați furnizorul dvs. local sau consultați secțiunile relevante din documentațiile noastre: Energy Unlimited și Wiring Unlimited, care pot fi descărcate de pe site-ul nostru web.
Procedura de conexiune a bateriei
Avertisment
Utilizați scule izolate pentru a evita scurtcircuitarea bornelor bateriei.
Evitați scurtcircuitarea cablurilor bateriei.
Procedați astfel pentru a conecta cablurile bateriei:
Rețineți că conectarea cu polaritate inversă a cablurilor bateriei (+ la – și – la +) va cauza deteriorarea invertorului.
Conectați cablurile bateriei la bornele bateriei + (roșu) și - (negru).
Fixați strâns conexiunile bateriei. O conexiune strânsă va reduce rezistența la contact pe cât de mult posibil.
3.2.2. Conexiune fotovoltaice
Rețineți că conectarea cu polaritate inversă a cablurilor panoului fotovoltaic va cauza deteriorarea invertorului.
Conectați cablurile panoului fotovoltaic la bornele panoului pozitiv (roșu) și negativ (negru).
Fixați strâns conexiunile panoului fotovoltaic. O conexiune strânsă va reduce rezistența la contact pe cât de mult posibil.
Avertisment
Nu conectați nicio baterie sau sursă de alimentare CD la conexiunea solară. Acest lucru va deteriora invertorul.
3.2.3. Conexiune ieșire CA
Invertorul este echipat cu următoarea ieșire CA:
IEC-320 (fișă tată inclusă).
Pentru o fotografie a tipului de ieșire CA, consultați anexa Ieșire CA.
Invertorul nu are o siguranță la ieșirea CA Cablurile CA sunt protejate de un limitator de curent cu acțiune rapidă în cazul unui scurtcircuit și un mecanism pentru detectarea suprasarcinii, care imită caracteristicile unei siguranțe (adică o oprire mai rapidă în caz de suprasarcină mai mare). Este important să adaptați cablurile în mod corespunzător, pe baza puterii nominale a invertorului.
Nu conectați niciodată ieșirea CA a invertorului la o altă sursă CA, precum o priză CA din casă sau un generator.
Avertisment
Invertorul are o împământare flotantă. Pentru a asigura funcționarea corespunzătoare, a unui GFCI (sau RCCB, RCB sau RCD) care va fi instalat în circuitul de ieșire CA al invertorului, trebuie realizată o împământare internă sau externă. Pentru mai multe informații, consultați anexa Informații instalare conexiune nul la pământ.
3.2.4. Conexiune împământare carcasă
Dimensiunea cablului pentru conectarea carcasei la pământ:
Conductorul de împământare de la borna de pe șasiu la împământare ar trebui să aibă cel puțin jumătate din secțiunea transversală a conductorilor utilizați pentru conexiunea bateriei.
Dimensiunea maximă a conductorului care se potrivește cu clema de legate la pământ este de 25 mm². Utilizați tabelul de mai jos pentru a găsi conexiunea transversală corectă pentru fiecare conductor.
Cablu baterie | Cablu de împământare |
|---|---|
1,5 mm² | ≥ 0,75 mm² |
2,5 mm² | ≥ 1,5 mm² |
4 mm² | ≥ 2,5 mm² |
6 mm² | ≥ 4 mm² |
3.2.5. Conector la distanță
Controlul la distanță de pornire/oprire a invertorului poate fi realizat cu un simplu comutator de pornire/oprire conectat la conectorul la distanță al invertorului.
Invertorul va porni când este comutat la modul ON (pornit) sau ECO prin comutatorul ON/OFF/CHARGER-ONLY (pornit/oprit/doar încărcător) și atunci când:
Se realizează contact între borna H (stânga) și borna L (dreapta) a conectorului la distanță, de exemplu, prin puntea de cablu, un comutator sau panoul de control al invertorului.
Se realizează contact între borna H (stânga) a conectorului la distanță și pozitivul bateriei.
Se realizează contact între borna L (dreapta) a conectorului la distanță și negativul bateriei.
Unele exemple de utilizare ale conectorului la distanță sunt:
Dacă invertorul este amplasat într-un vehicul și i se permite funcționarea numai când motorul este pornit. Conectați borna H (dreapta) a conectorului la distanță la comutatorul de pornire al vehiculului.
Dacă invertorul este conecta la o baterie de litiu, invertorul poate fi controlat prin BMS pentru baterii de litiu.
Avertisment
Din motive de siguranță, invertorul poate fi oprit complet prin eliminarea conectorului la distanță. Faceți acest lucru prin scoaterea conectorului la distanță din suport. Acest lucru asigură că invertorul nu mai poate fi pornit prin comutator sau Bluetooth. Utilizatorul poate fi acum sigur că invertorul este oprit cu siguranță și nu poate fi pornit accidental de alt utilizator.
Panoul de control al invertorului
Dacă se utilizează un panou Phoenix Inverter Control VE.Direct, acesta trebuie conectat la conectorul la distanță al invertorului, astfel cum este indicat în imaginea de mai jos. Rețineți că conexiunea depinde de polaritatea corectă pentru o funcționare adecvată.
Conectarea la un BMS
Conectorul la distanță poate fi utilizat pentru a controla invertorul și încărcătorul său solar de la un BMS pentru baterii de litiu (sistem de management al bateriilor) în următorul mod:
Dacă ambele borne H (stânga) și L (dreapta) sunt flotante sau trase la împământare (0 V), invertorul și încărcătorul solar sunt oprite.
Dacă borna H (stânga) este ridicată (tensiunea bateriei), bateria este lăsată să se descarce și invertorul este pornit.
Dacă borna H (stânga) este ridicată (tensiunea bateriei), bateria este lăsată să se descarce și încărcătorul solar este pornit.
Dacă borna H (stânga) și borna L (dreapta) sunt ridicate (tensiunea bateriei), bateria este lăsată să se încarce și să se descarce și încărcătorul solar și invertorul sunt pornite.
Dacă bornele H (stânga) și L (dreapta) sunt interconectate (buclă cablu) condiții normale, invertorul și încărcătorul solar sunt pornite.
Notă
Rețineți că funcția BMS anulează comutatorul ON/OFF/CHARGE (pornire/oprire/încărcare), precum și comutarea unității din aplicația VictronConnect.
 |

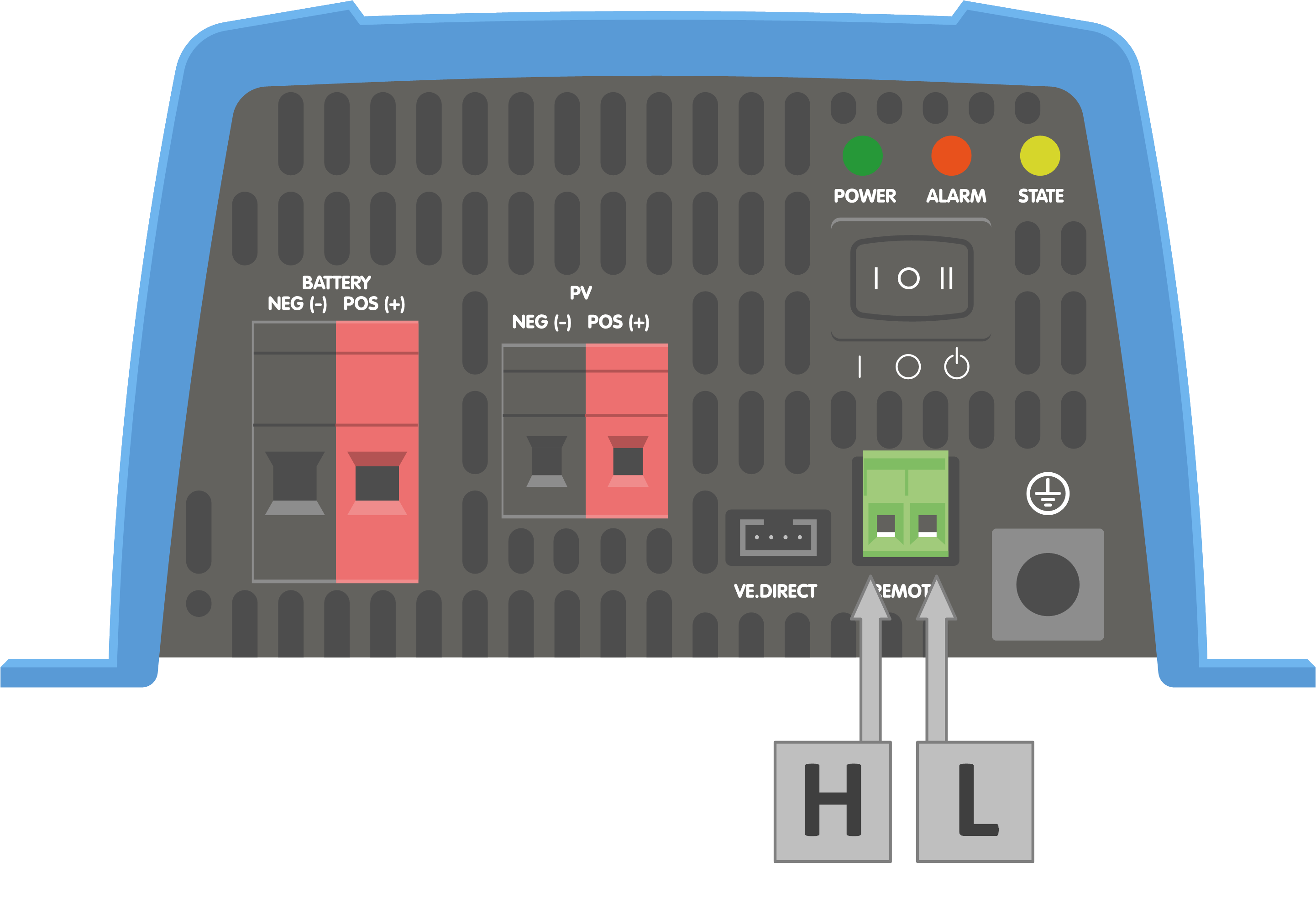

Conector REMOTE (la distanță) - poziție bornă H și L.
Senzorul de temperatură a bateriei
Informațiile despre temperatura bateriei pot fi utilizate de către invertorul SUN pentru următoarele:
În cazul bateriilor plumb-acid, pentru a facilita încărcarea cu compensare de temperatură. Tensiunea de încărcare este redusă atunci când bateriile sunt fierbinți și tensiunea de încărcare crește când bateriile sunt reci.
În cazul bateriilor cu litiu, pentru a opri încărcarea bateriilor la temperaturi foarte scăzute (în general, sub 5 °C).
Temperatura bateriei poate fi obținută în două metode:
Dintr-o rețea VE.Smart, pentru mai multe informații, consultați capitolul Rețeaua VE.Smart.
De la un senzor extern de temperatură, senzorul de temperatură QUA PMP dispozitiv GX.
Rețineți că senzorii de temperatură de mai sus nu sunt furnizați cu invertorul SUN.
Dacă temperatura bateriei este disponibilă atât prin rețeaua VE.Smart, cât și prin senzorul de temperatură externă, temperatura bateriei din rețeaua VE.Smart va avea întâietate.
Dacă este utilizat un senzor de baterie extern, conectați senzorul de temperatură în următorul mod:
Conectați partea cu clema M10 cablului a senzorului de temperatură la una dintre bornele bateriei.
Îndepărtați bucla de cablu din conectorul REMOTE (la distanță).
Conectați cablul negativ (negru) la borna H (stânga) a conectorului REMOTE (la distanță).
Conectați cablul pozitiv (roșu) la borna L (dreapta) a conectorului REMOTE (la distanță).
 |

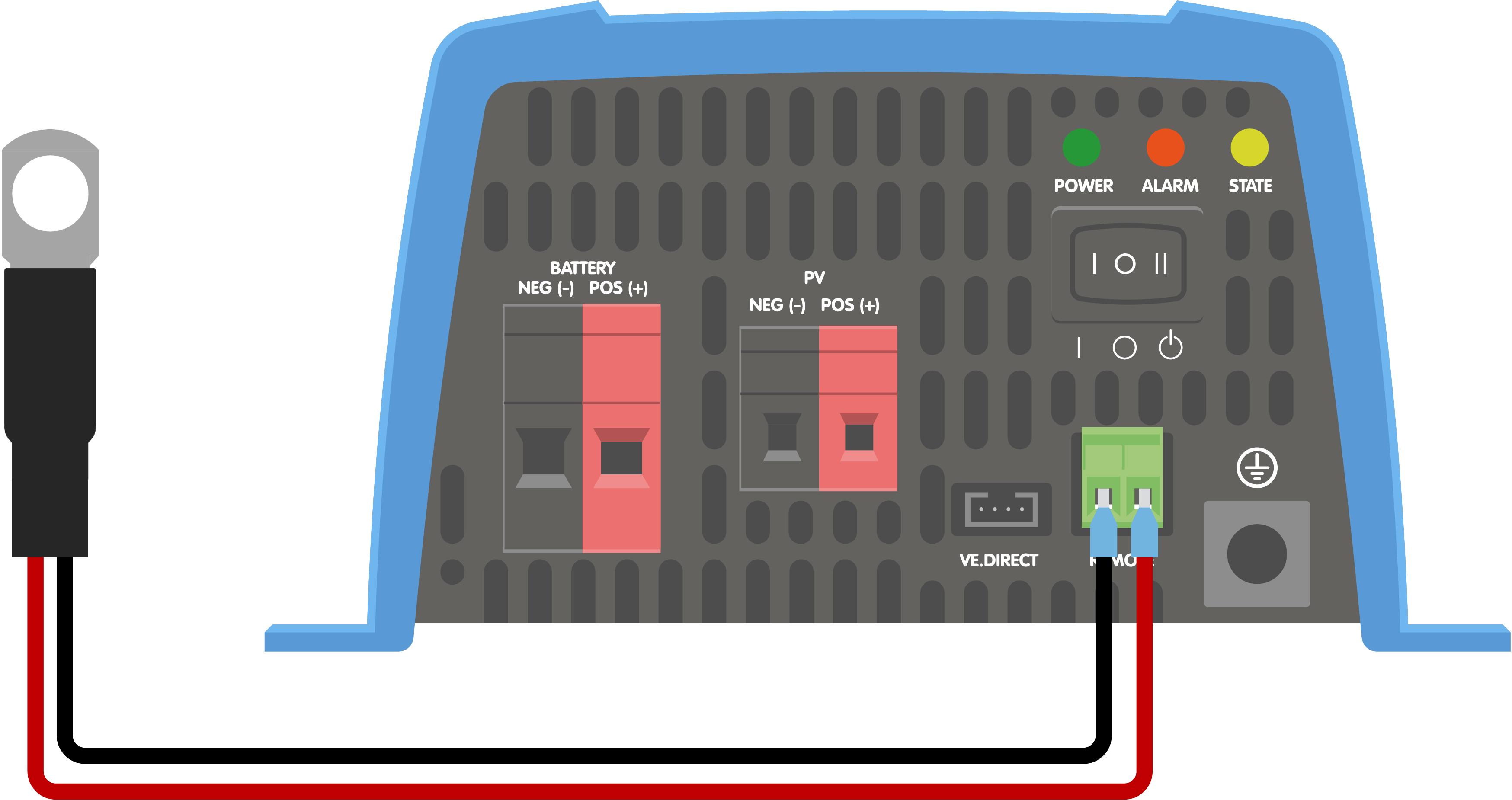

Conectarea unui senzor de temperatură a bateriei la conectorul REMOTE (la distanță)
3.2.6. Conexiune VE.Direct
Conexiunea VE.Direct poate fi utilizată pentru monitorizarea invertorului printr-un dispozitiv GX, sau pentru conectarea la aplicația VictronConnect.
Următoarele elemente pot fi conectate:
Un dispozitiv GX sau GlobalLink 520 folosind un cablu VE.Direct.
Un dispozitiv GX folosind o interfață VE.Direct la USB.
Un computer pe care rulează aplicația VictronConnect folosind interfața VE.Direct la USB.
Un telefon sau o tabletă pe care rulează aplicația VictronConnect folosind dongle-ul VE.Direct Bluetooth Smart.

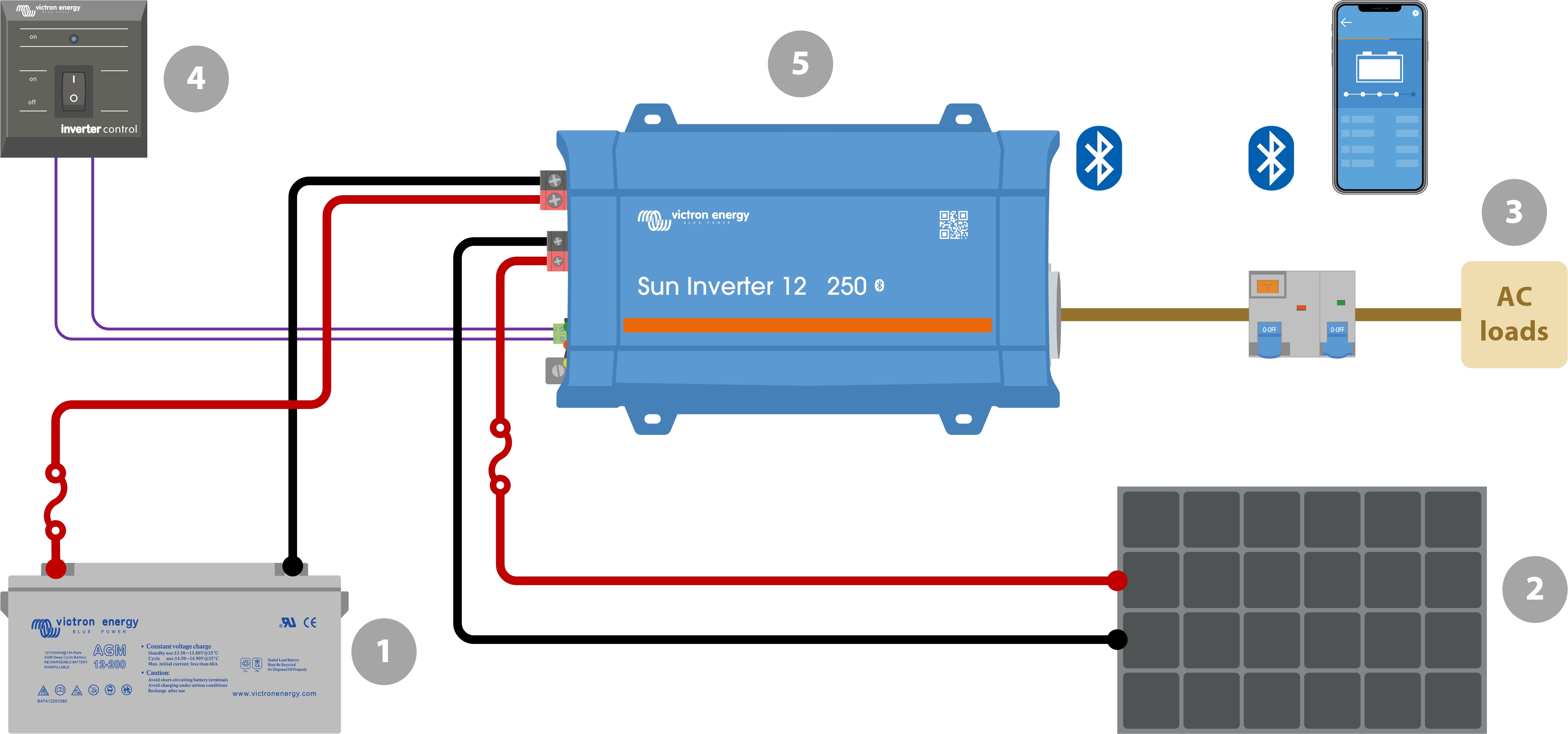

3.2.7. Sistem invertor SUN exemplu
ID | Element și note |
|---|---|
| |
| Sistemului fotovoltaic constând dintr-un singur panou solar sau mai multe panouri solare. |
| Sistem CA. |
| Phoenix Inverter Control VE.Direct pentru controlul pornirii/opririi invertorului. |
| Invertor SUN 12 V 250 VA |
| Comunicare Bluetooth, utilizați cu aplicația VictronConnect pentru monitorizare, configurare și comunicare între produse (VE.Smart Networking). |
| Aplicația VictronConnect pentru monitorizarea și configurarea tuturor produselor Victron „Smart” cu Bluetooth activat. |
| Cabluri CC pozitiv (roșu) și negativ (negru). Pentru mai multe informații, consultați cartea Wiring Unlimited. |
| Cablare CA. |
| Siguranță CC. O gamă largă de siguranțe CC și socluri de siguranțe sunt disponibile de la Victron Energy. Pentru clasificările siguranțelor, consultați manualele produselor sau cartea Wiring Unlimited. |

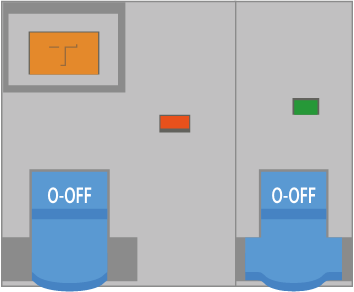

| Întrerupătorul de circuit (MCB) și dispozitivul de curent rezidual (RCD). |
