7. Приложение
7.1. Розетка переменного тока

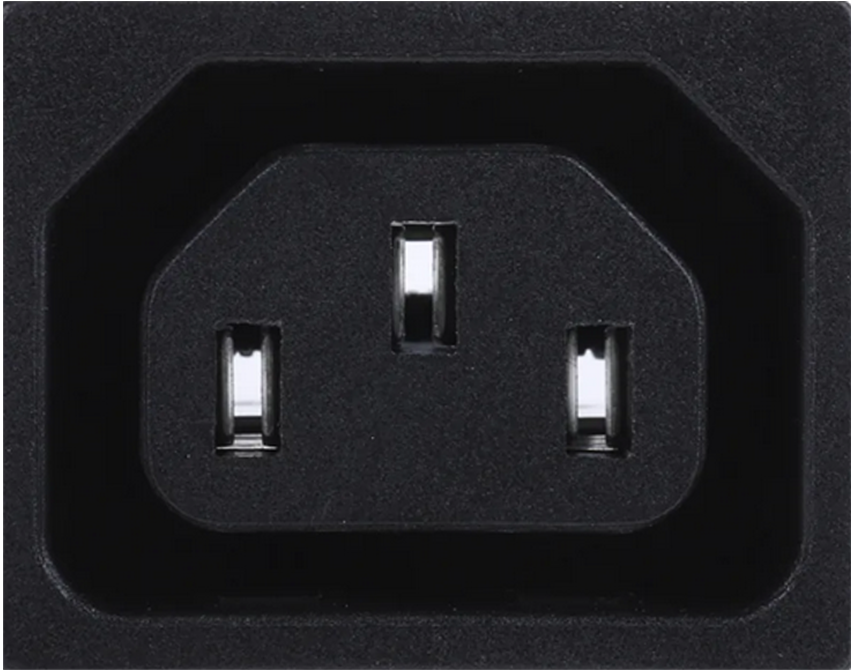

Инвертор оснащен розеткой стандарта IEC-320.
Розетка переменного тока | напряжение переменного тока | Изображение |
|---|---|---|
IEC-320 (штекер входит в комплект поставки) | 230 В: |  |
7.2. Обзор подключения

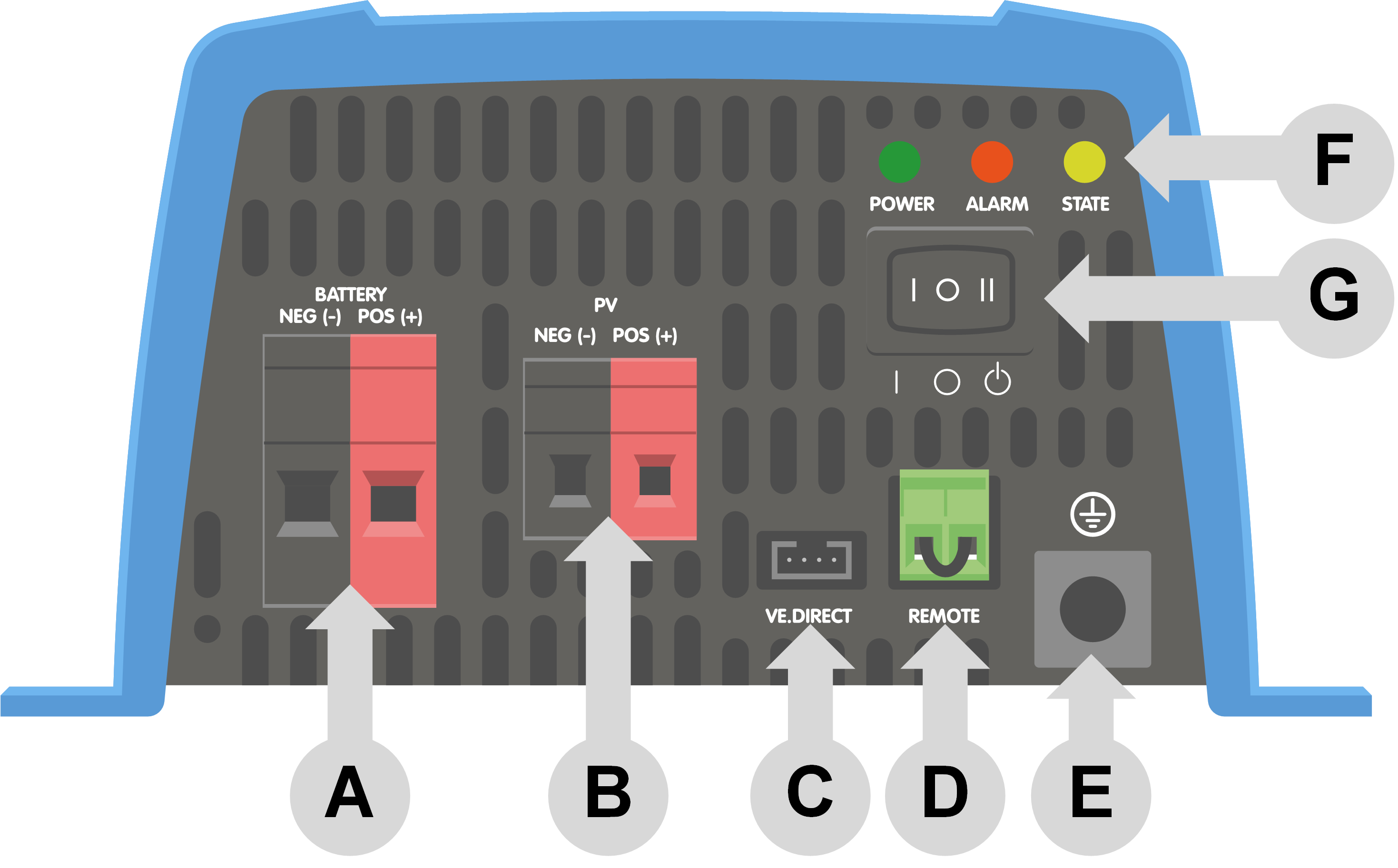

# | Описание |
|---|---|
A | Подключения батареи |
B | Фотоэлектрические подключения |
C | Подключение VE.Direct |
D | Подключение клеммы дистанционного включения/выключения |
E | Заземление шасси |
F | Индикаторы |
G | Переключатель ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ/ТОЛЬКО ЗАРЯДНОЕ УСТРОЙСТВО |
7.3. Информация по установке подключение нейтрали к заземлению
Подключение нейтрального выхода инвертора к шасси/заземлению
Выход переменного тока изолирован от входа постоянного тока и шасси. Местные нормативы могут требовать истинной нейтрали. В этом случае один из выходных проводов переменного тока должен быть подключен к корпусу, а корпус должен быть подключен к надежному заземлению. Внутри инвертора предусмотрена возможность подключения нейтрали и корпуса; способ сделать это описан ниже.
Пожалуйста, обязательно отсоединяйте батарею при подключении нейтрали к защитному заземлению (PE).
Внутренний полиэтиленовый провод, который используется для соединения нейтрали и шасси, доступен после снятия пластиковой крышки. Отвертка Torx T10 необходима для ослабления четырех винтов, удерживающих пластиковую крышку.
На рисунках ниже показаны два возможных соединения полиэтиленового провода:
Нейтральный плавающий
Положение полиэтиленовой проволоки (указано стрелкой):
Нейтраль, подключенная к защитному заземлению
Положение полиэтиленовой проволоки (указано стрелкой):

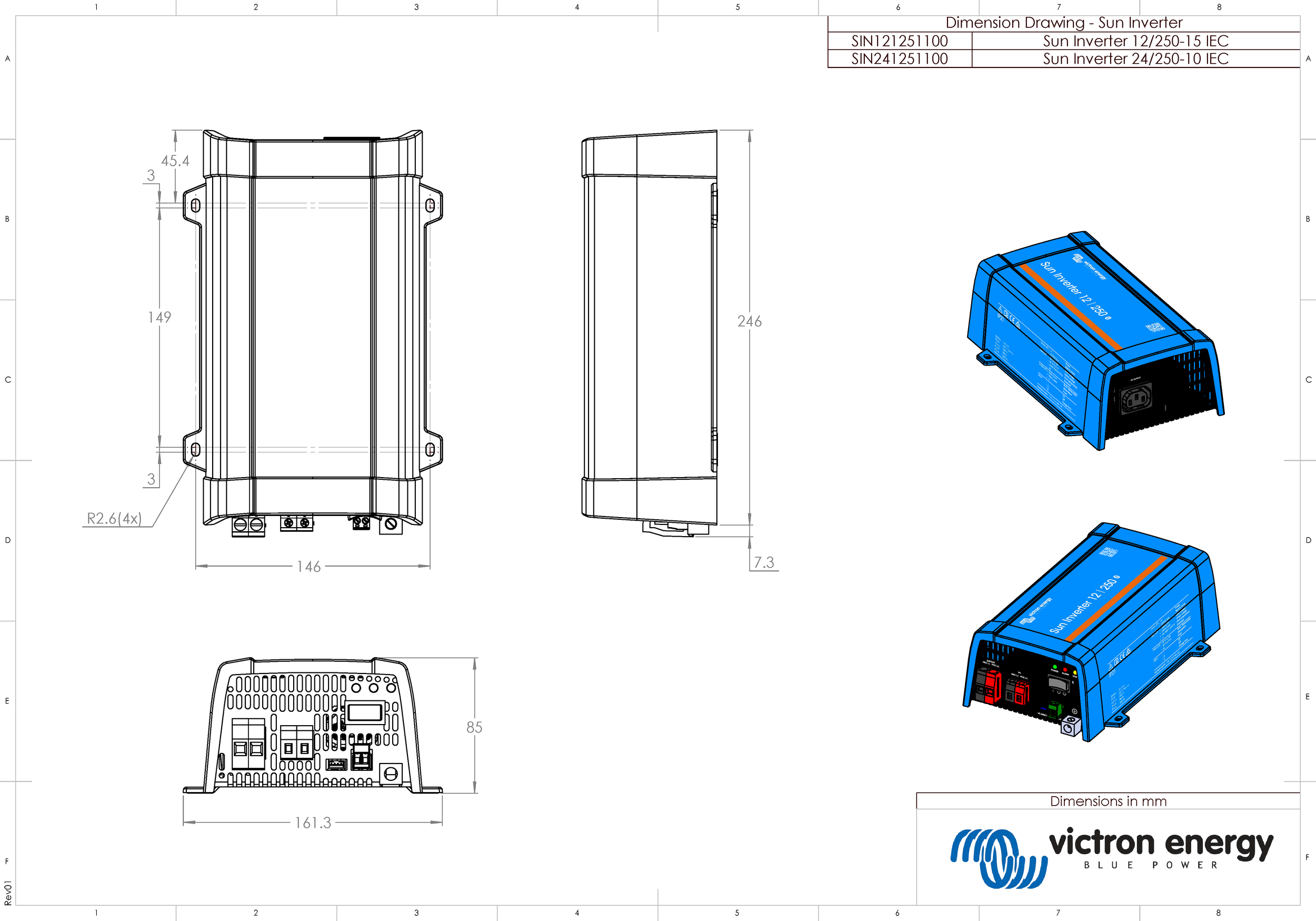

7.4. Размеры
