5. Работа
5.1. Инвертор
Инвертор можно включить с помощью следующих способов:
Переключатель ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ/ТОЛЬКО ЗАРЯДНОЕ УСТРОЙСТВО.
Приложение VictronConnect.
Дистанционная клемма с проволочной петлей.
Дистанционный переключатель, подключенный к дистанционной клемме (опционально).
Панель управления инвертором Phoenix VE.Direct, подключенная к дистанционной клемме (опционально).
Устройство GX и портал VRM (опционально).
5.1.1. Режим ECO
Инвертор можно переключить в Режим ECO с помощью приложения VictronConnect.
Когда инвертор работает в режиме ECO, он снижает энергопотребление в режиме холостого хода (в режиме ожидания). Инвертор автоматически выключится, как только обнаружит, что нагрузка не подключена. Затем он ненадолго включается каждые 3 секунды, чтобы обнаружить нагрузку. Если выходной ток превышает установленный уровень, инвертор продолжит работу.
Для получения более подробной информации о режиме ECO см. Режим ECO и настройки главу.
5.2. Солнечное зарядное устройство
Солнечное зарядное устройство включается, как только переключатель переключается в положение ON (вкл) или CHARGE (зарядки) Солнечное зарядное устройство начнет заряжать батареи, как только напряжение на солнечной панели превысит напряжение зарядного устройства.
Алгоритм зарядки представляет собой 3-ступенчатый алгоритм зарядки, аналогичный алгоритму других наших зарядных устройств и солнечных зарядных устройств:
Стадия интенсивной зарядки
Аккумулятор заряжается при максимальном токе заряда до тех пор, пока напряжение не увеличится до настроенного напряжения абсорбции. Продолжительность этапа интенсивной зарядки зависит от уровня разряда батареи, емкости батареи и тока заряда. После завершения этапа интенсивной зарядки батарея будет заряжена примерно на 80 % (или на >95 % для литиевых батарей) и при необходимости может быть вновь использована
Стадия абсорбционной зарядки
Батарея заряжается при настроенном напряжении абсорбции, при этом ток заряда медленно уменьшается по мере приближения батареи к полной зарядке. Продолжительность этапа абсорбционной зарядки адаптивна и разумно варьируется в зависимости от уровня разряда батареи – это определяется продолжительностью этапа интенсивной зарядки. Продолжительность этапа абсорбционной зарядки может варьироваться от минимального времени зарядки за 30 минут до максимального времени зарядки за 8 часов (или в соответствии с настройками) для сильно разряженной батареи.
Стадия плавающей зарядки
Напряжение батареи поддерживается на заданном плавающем напряжении. После начала стадии плавающей зарядки батарея полностью заряжена и готова к использованию. Если батарея не используется, зарядное устройство может оставаться подключенным к батарее, а стадия плавающей зарядки предотвратит разряд из-за саморазряда батареи.
5.2.1. Режим CHARGE (зарядки)
Инвертор можно переключить в режим CHARGE (зарядки) с помощью переключателя «ВКЛ/ВЫКЛ/ЗАРЯДКА».
В режиме CHARGE (зарядки) инвертор выключен, и работает только солнечное зарядное устройство. Этот режим гарантирует, что батарея остается заряженной от солнечной энергии, в то время как нагрузки переменного тока не могут разрядить батарею, при условии, что напряжение на солнечной панели выше, чем напряжение батареи.
Используйте этот режим, например, когда нагрузки переменного тока не используются или когда установка не обслуживается.
5.3. Определения и устранение неполадок индикаторов питания и предупреждения
 |
Индикаторы | Поведение индикатора | Режим работы | Устранение неисправностей |
|---|---|---|---|

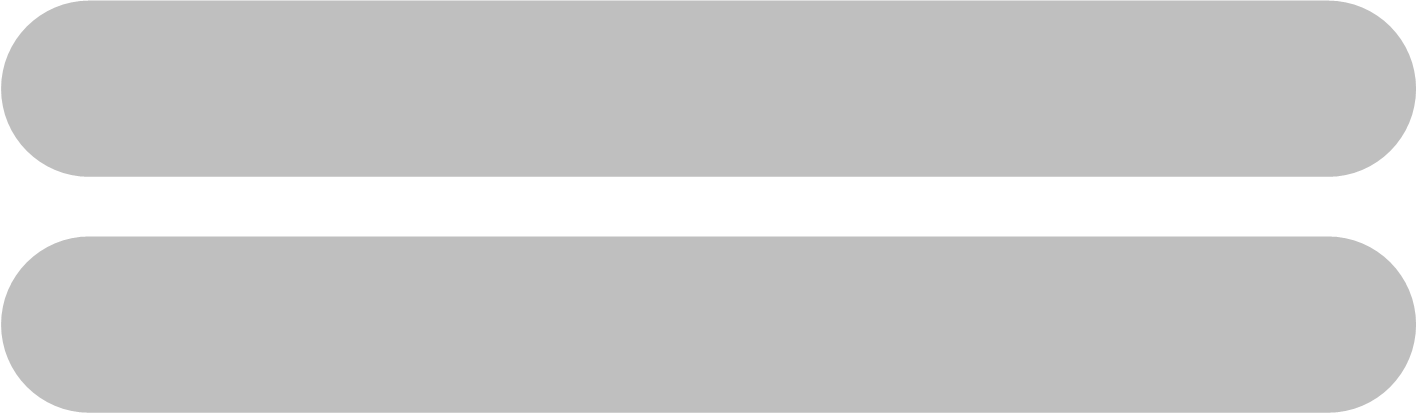

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) отключен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) отключен. | Инвертор был выключен либо напрямую, либо через разъем дистанционного включения/выключения, либо инвертор не включен. | Проверьте переключатель ON/OFF/ECO (включение/выключение/режим eco): он должен находиться в положении ON (вкл) или в положении ECO. Чтобы проверить, работает ли инвертор, поверните переключатель в положение OFF (выкл), а затем в положение ON (вкл) Если он не работает, проверьте следующее:
|

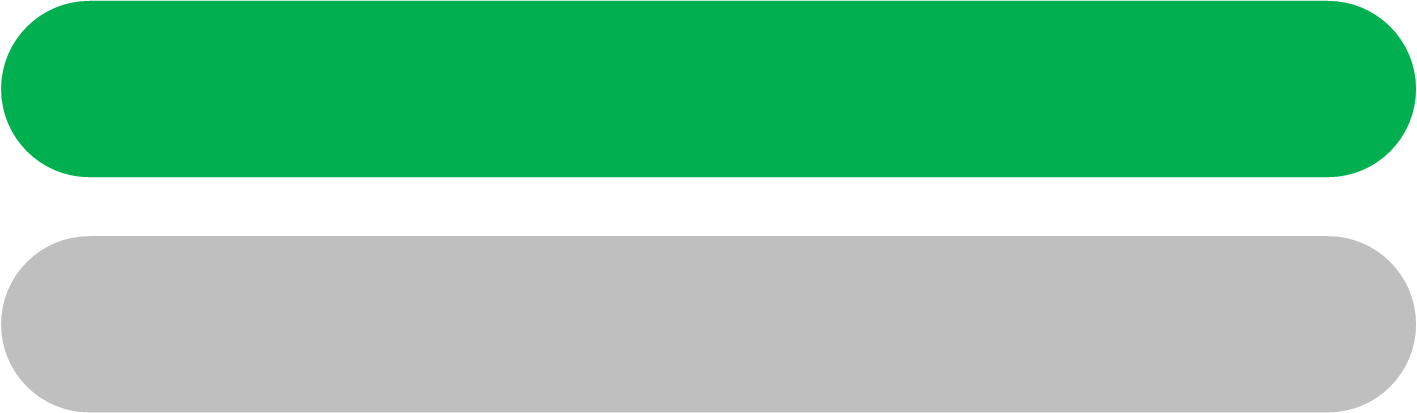

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) включен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) отключен. | Инвертор включен и работает. | --- |

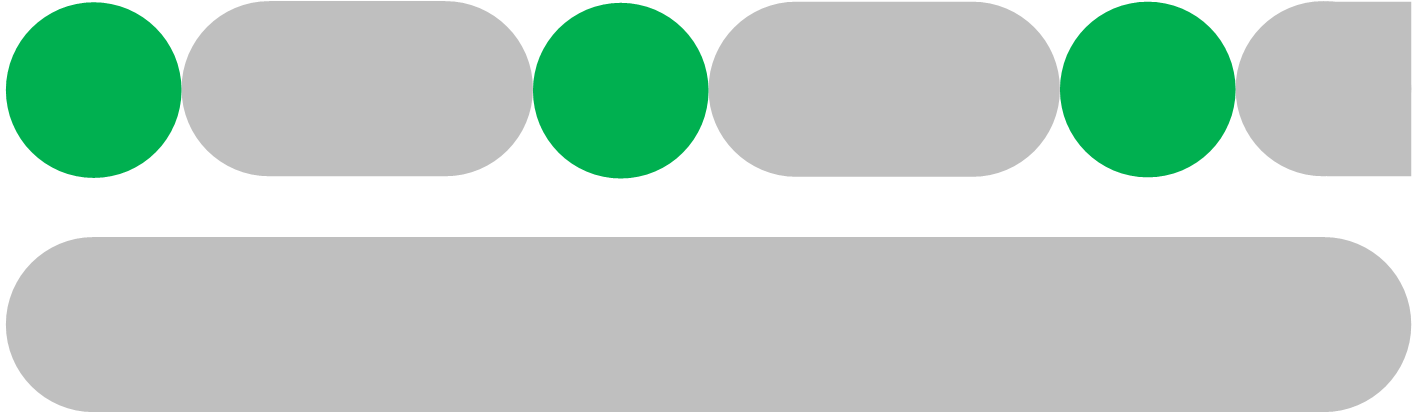

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) медленно мигает с коротким импульсом. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) отключен. | Инвертор переведен в режим ECO и находится в состоянии «поиска». Другими словами, нагрузка инвертора ниже, чем при настройке «Возобновление питания». инвертор посылает поисковый импульс через регулярные промежутки времени, чтобы проверить, была ли подключена или включена нагрузка. | Если инвертор продолжается включаться и отключаться при подключенной нагрузке, возможно, нагрузка слишком малая по сравнению с действующими настройками ЭКО-режима. Либо увеличьте нагрузку, либо измените настройку «Возобновление питания». |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) включен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) включен. | Предупреждение о перегрузке. Инвертор показывает, что нагрузка переменного тока превышает номинальную мощность инвертора и что, если эта ситуация продолжится, инвертор отключится из-за предупреждения о перегрузке | Уменьшите нагрузку переменного тока |

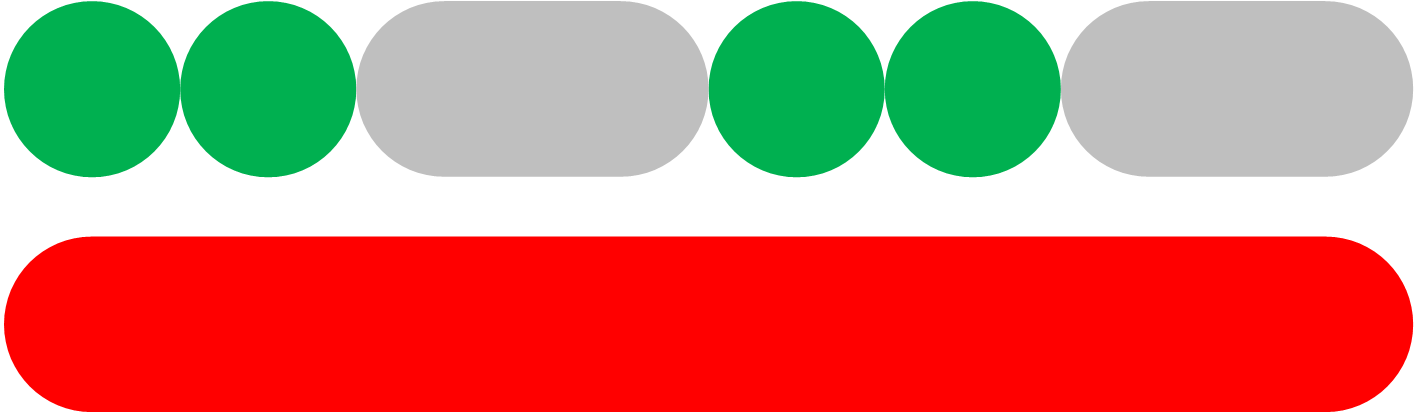

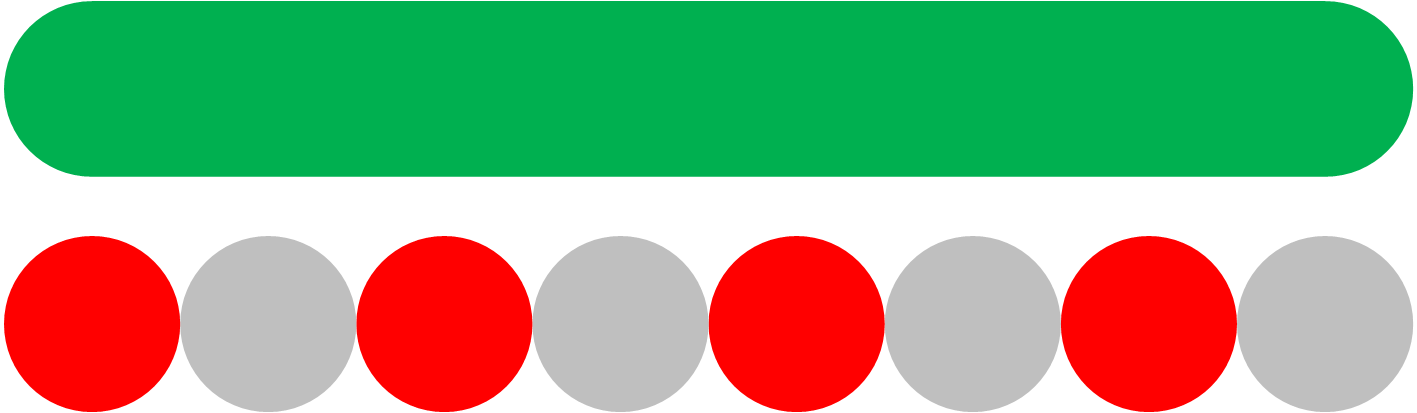

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) мигает с быстрым двойным импульсом. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) включен. | Предупреждение о перегрузке. Инвертор отключился из-за длительной перегрузки и больше не будет автоматически перезапускаться. | Устраните причину перегрузки, а затем перезапустите инвертор, выключив его, а затем снова включив. Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) включен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) медленно мигает. | Предупреждение о низком напряжении батареи. Напряжение батареи упало ниже значения « предупреждения о низком заряде батареи». Если напряжение батареи упадет еще больше, инвертор отключится при «предупреждении о низком напряжении батареи». | Зарядите батарею и/или выключите питание от сети переменного тока. Также проверьте, затянуты ли все соединения кабелей батарей. Имеют ли кабели батареи достаточную толщину, заряжена ли батарея и находится ли он по-прежнему в хорошем рабочем состоянии? |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) включен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) быстро мигает. | Предупреждение о высоком напряжении батареи. Напряжение батареи слишком высокое. Если напряжение батареи еще больше возрастет, инвертор отключится при «предупреждении о высоком напряжении батареи». | Уменьшите входное напряжение постоянного тока, проверьте, правильное ли напряжение батареи и правильно ли подключен аккумулятор. Также проверьте, нет ли неисправных или неправильных зарядных устройств или оборудования с неисправным регулятором заряда. |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) включен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) мигает с быстрым двойным импульсом. | Предупреждение о высокой температуре. Внутренняя температура слишком высокая. Если температура еще больше повысится, инвертор отключится при «предупреждении о высокой температуре». | Уменьшите нагрузку переменного тока и/или переместите инвертор в более проветриваемое помещение. |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) включен. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) мигает быстрым одиночным импульсом с более длительными интервалами. | Предупреждение о высокой пульсации постоянного тока. Напряжение постоянного тока имеет слишком высокое пульсирующее напряжение. Если пульсация напряжения увеличится еще больше, инвертор отключится при «предупреждении о высокой пульсации постоянного тока». | Проверьте, затянуты ли все соединения кабелей батареи. Имеют ли кабели батареи достаточную толщину? Пульсации постоянного тока связаны с падением напряжения на кабелях батареи Дополнительные сведения о пульсациях постоянного тока и о том, как их предотвратить, см. в руководствеWiring Unlimited. |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) мигает с быстрым двойным импульсом. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) медленно мигает. | Предупреждение о низком напряжении батареи. Инвертор отключился из-за низкого напряжения батареи. | Чтобы перезапустить инвертор, зарядите батарею или выключите инвертор, а затем снова включите его. Проверьте напряжение батареи на клеммах батареи инвертора. Также проверьте предохранители постоянного тока, кабели и кабельные соединения Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |
 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) мигает с быстрым двойным импульсом. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) быстро мигает. | Предупреждение о высоком напряжении батареи. Инвертор отключился из-за высокого напряжения батареи. | Уменьшите входное напряжение постоянного тока, проверьте, правильное ли напряжение батареи и правильно ли подключен аккумулятор. Также проверьте, нет ли неисправных или неправильных зарядных устройств или оборудования с неисправным регулятором заряда. Инвертор автоматически снова включится, когда напряжение батареи упадет до приемлемого уровня. Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |

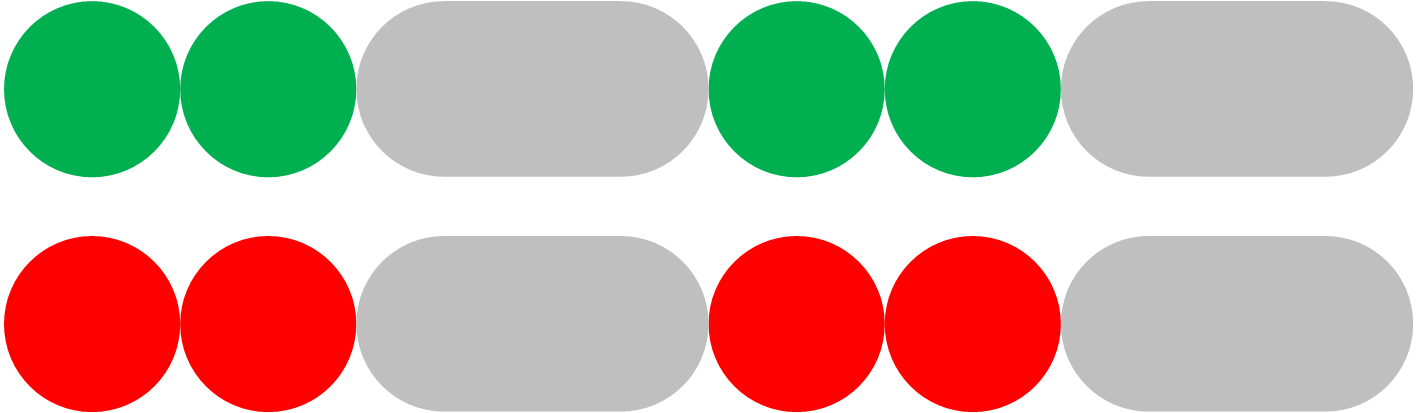

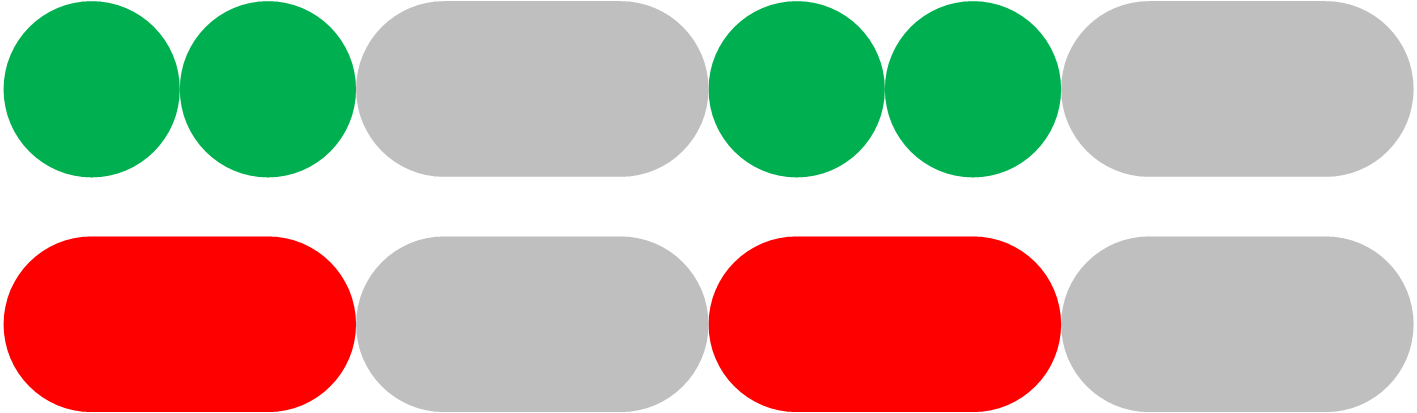

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) мигает с быстрым двойным импульсом. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) мигает с быстрым двойным импульсом. | Предупреждение о высокой температуре. Инвертор отключился из-за высокой температуры. | Подождите, пока инвертор не остынет. Инвертор автоматически снова включится, когда его внутренняя температура упадет до приемлемого уровня. Исследуйте окружающую среду инвертора, можно ли улучшить вентиляцию или можно ли переместить инвертор в более прохладное место? Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |

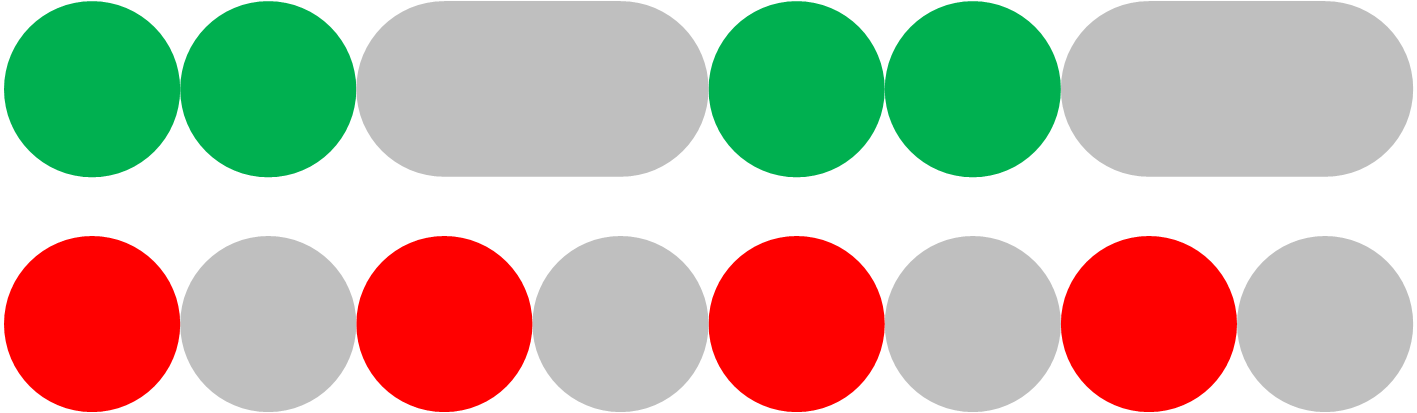

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) мигает с быстрым двойным импульсом. Красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) мигает быстрым одиночным импульсом с более длительными интервалами. | Предупреждение о пульсации постоянного тока. Инвертор отключился из-за высокой пульсации постоянного тока. | Проверьте, затянуты ли все соединения кабелей батареи. Имеют ли кабели батареи достаточную толщину? Пульсации постоянного тока связаны с падением напряжения на кабелях батареи Дополнительные сведения о пульсациях постоянного тока и о том, как их предотвратить, см. в руководствеWiring Unlimited. Чтобы перезапустить инвертор, выключите его, а затем снова включите. Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |

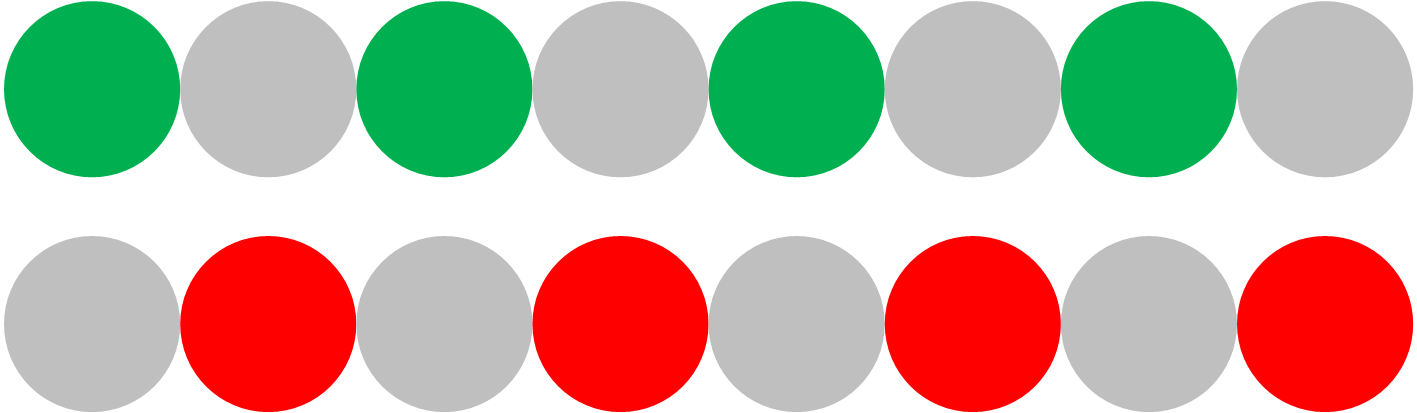

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) и красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) быстро мигают попеременно. | Обновление встроенного ПО активно. | Подождите, пока обновление не будет завершено. Если обновление встроенного ПО завершилось неудачно, повторите попытку. |

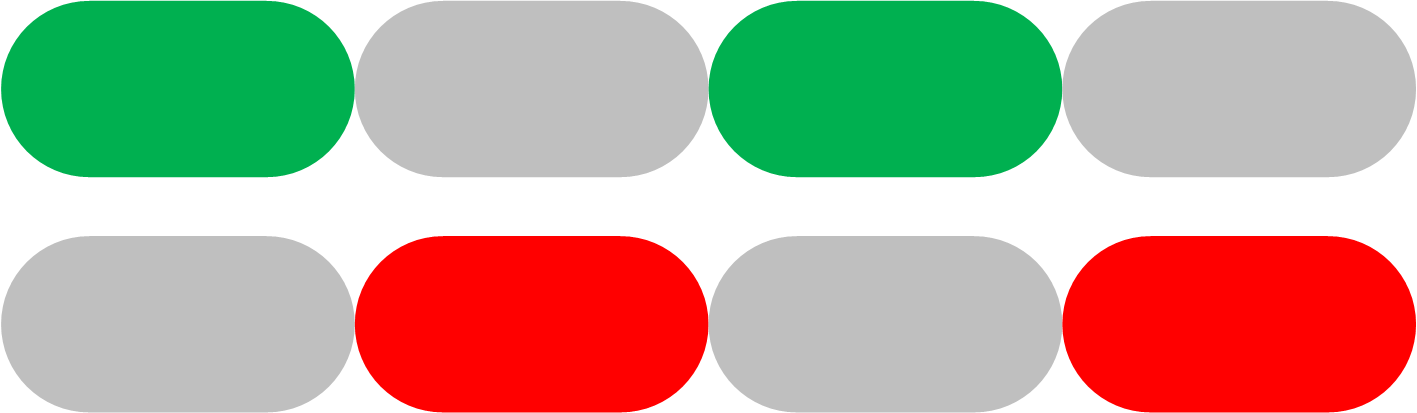

 | Зеленый POWER LED (ИНДИКАТОР ПИТАНИЯ) и красный ALARM LED (ИНДИКАТОР ПРЕДУПРЕЖДЕНИЯ) медленно мигают попеременно. | Ошибка калибровки или параметра. | Обратитесь за поддержкой к своему поставщику Victron. |
5.4. Определения STATE LED (ИНДИКАТОРА СОСТОЯНИЯ)
Желтый STATE LED (ИНДИКАТОР СОСТОЯНИЯ) указывает на состояние зарядного устройства. Этот индикатор работает независимо от индикаторов питания и предупреждения
 |
Индикатор | Поведение индикатора | Режим работы | Батарея |
|---|---|---|---|
 | Желтый STATE LED (ИНДИКАТОР СОСТОЯНИЯ) отключен. | Солнечное зарядное устройство выключено, или солнечной энергии недостаточно для зарядки батареи. | .Батарея не заряжается от солнечного инвертора. |

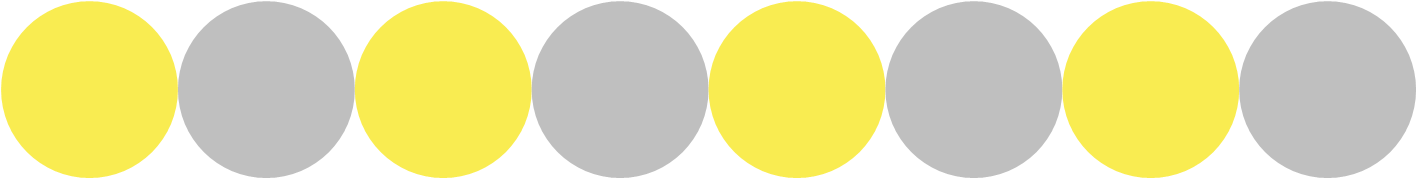

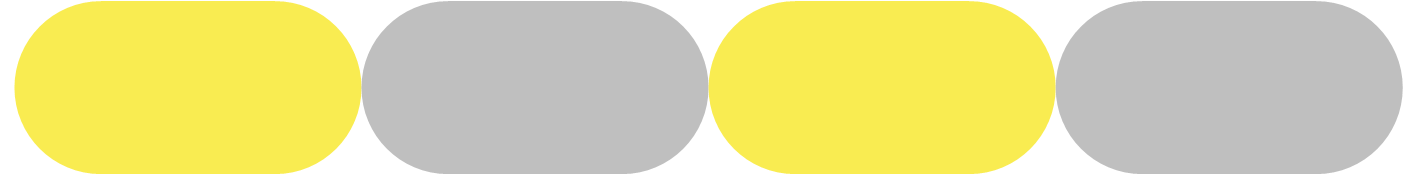

 | Желтый STATE LED (ИНДИКАТОР СОСТОЯНИЯ) быстро мигает. | Солнечное зарядное устройство заряжает батарею и находится в стадии полной зарядки*. | Это первая часть цикла зарядки. Батарея находится в состоянии заряда от 0 % до 80 %. |
 | STATE LED (ИНДИКАТОР СОСТОЯНИЯ) медленно мигает. | Солнечное зарядное устройство заряжает батареи и находится в стадии абсорбции*. | Это вторая часть цикла зарядки. Батарея находится в состоянии заряда от 80 % до 100 %. |

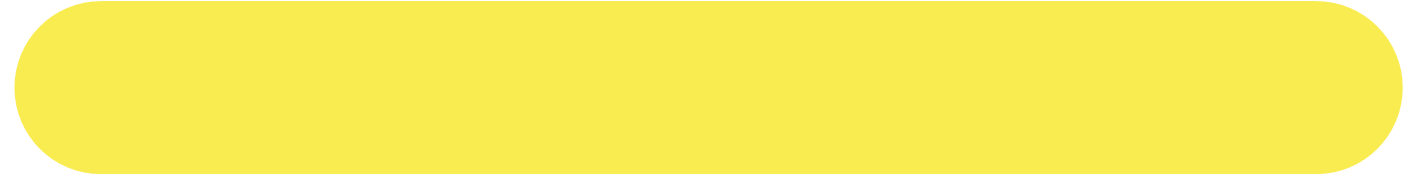

 | Горит желтый STATE LED (ИНДИКАТОР СОСТОЯНИЯ). | Солнечное зарядное устройство заряжает батарею и находится в режиме плавающего режима*. | Это заключительная часть цикла зарядки. Батарея полностью заряжена. Напряжение заряда было снижено. |
*) Объяснение алгоритма начисления смотрите в Солнечное зарядное устройство главе. | |||
5.5. Защита и автоматический перезапуск
Перегрузка
Некоторые нагрузки, к примеру моторы или насосы, потребляют высокий пусковой ток при старте. В таких случаях есть вероятность, что потребление тока превысит порог перегрузки по току инвертора. В этом случае выходное напряжение переменного тока будет быстро снижаться, чтобы ограничить выходной ток инвертора. Если верхний порог по току постоянно превышен, инвертор отключится: подождите 30 секунд и перезапустите снова.
После 3 перезапусков новая перегрузка в течение 30 секунд после старта приведет к постоянному отключению устройства. Индикаторы покажут отключение из-за перегрузки. Для перезапуска инвертора, выключите его и заново включите.
Низкое напряжение батареи (регулируется)
Инвертор отключится, когда входное напряжение постоянного тока снизится ниже параметра «Отключение при низком заряде батареи». Индикаторы оповестят об отключении из-за перегрузки. Инвертор отключится, когда входное напряжение постоянного тока упадет ниже параметра «Отключение при низком заряде батареи» минимум на 30 секунд.
После 3 перезапусков новое отключение из-за низкого напряжения в течение 30 секунд после старта приведет к постоянному отключению устройства. Индикаторы оповестят об отключении из-за перегрузки. Для перезапуска инвертора, выключите его и заново включите. В качестве альтернативы, зарядите батарею. Инвертор автоматически перезапустится, когда напряжение батареи увеличится по крайней мере на 30 секунд выше параметра «Обнаружение заряда».
См. Технические характеристики главу об уровнях отключения и перезапуска с низким уровнем заряда батареи по умолчанию. Уровни можно настроить с помощью приложения VictronConnect.
В качестве альтернативы может быть реализовано динамическое отключение при низком заряде батареи. Для получения дополнительной информации см. Динамическое отключение главу.
Высокое напряжение батареи
Инвертор отключится, если входное напряжение постоянного тока будет слишком высоким. Индикаторы оповестят об отключении из-за высокого заряда батареи. Сначала инвертор подождет 30 секунд и возобновит работу только после того, как напряжение батареи упадет до приемлемого уровня.
Проверьте, нет ли неисправных зарядных устройств, генераторов переменного тока или солнечных зарядных устройств, подключенных к батарее.
Высокая температура
Инвертор отключится, если обнаружит слишком высокую внутреннюю температуру. Индикаторы оповестят об отключении из-за высокой температуры. Инвертор подождет 30 секунд и возобновит работу только тогда, когда температура упадет до приемлемого уровня
Предупреждения о высокой температуре обычно вызываются слишком высокой температурой окружающей среды, часто в сочетании с высокой нагрузкой инвертора. Убедитесь, что помещение, в котором используется инвертор, хорошо проветривается или даже кондиционируемо.
Высокие пульсации DC
Инвертор отключится, если обнаружит слишком высокие пульсации постоянного тока. Индикаторы оповестят об отключении из-за высокой пульсации постоянного тока. Инвертор подождет 30 секунд, а затем снова возобновит работу. Если после 3 перезапусков пульсация напряжения постоянного тока все еще слишком высока, инвертор выключится и не будет пытаться перезапустить снова. Чтобы перезапустить инвертор, выключите его, а затем снова включите.
Высокая пульсация постоянного тока обычно вызвана неплотными соединениями кабелей и/или недостаточным сечением проводов постоянного тока. Чтобы устранить или предотвратить предупреждения о пульсациях, проверьте проводку между батареей и инвертором. Проверьте, соответствует ли проводка рекомендуемой толщине, правильно ли затянуты все соединения и исправны ли предохранители и изоляторы батареи. Для получения дополнительной информации о пульсациях постоянного тока см. руководство Wiring Unlimited.
Непрерывная высокая пульсация постоянного тока сокращает ожидаемый срок службы инвертора.
5.6. Мониторинг через VictronConnect
Приложение VictronConnect можно использовать для мониторинга инвертора.
 |
Приложение VictronConnect.
Для получения информации о том, как подключиться, см. Приложение VictronConnect главу и/или руководство VictronConnect, которое можно найти на странице приложения VictronConnect.

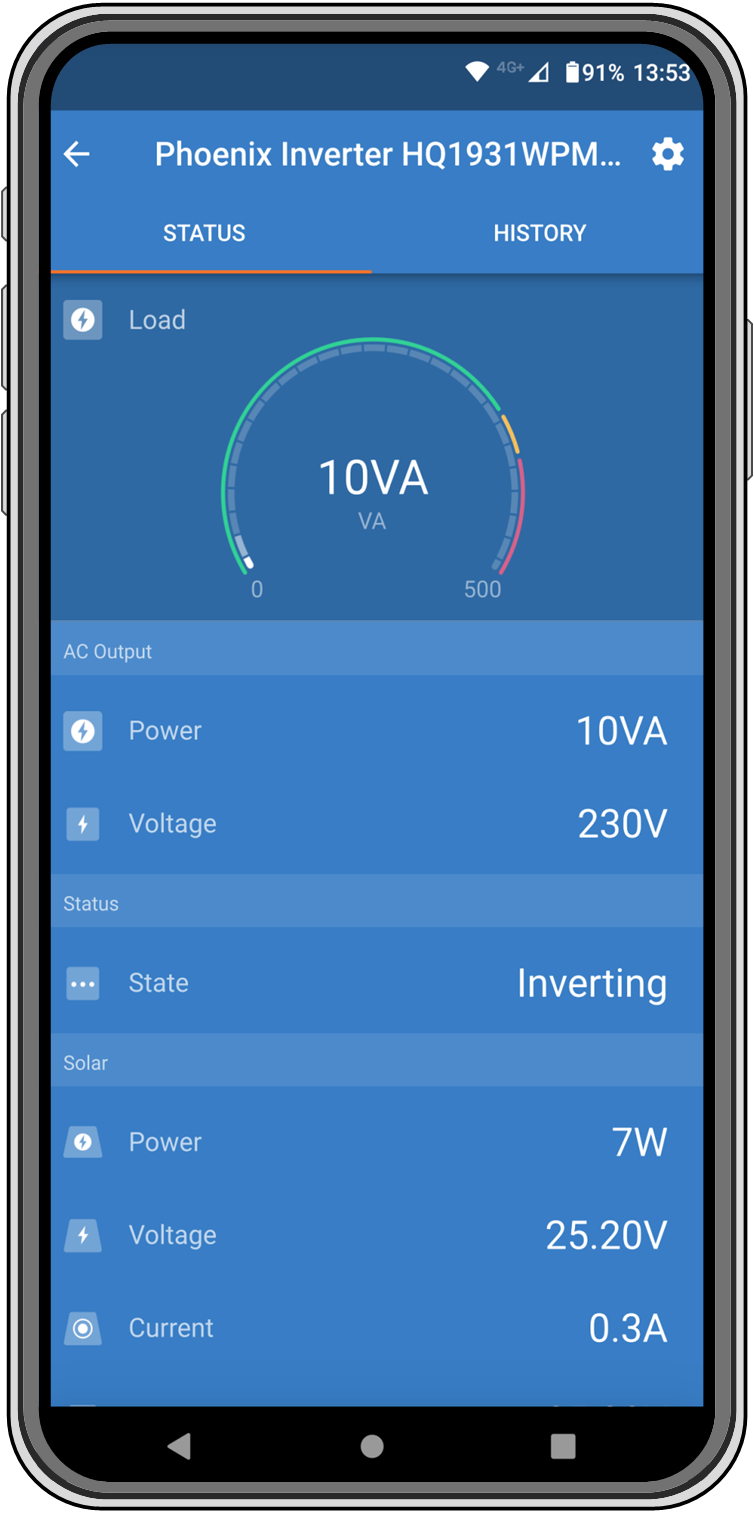

Приложение VictronConnect отобразит следующую информацию:.
Нагрузка инвертора в процентах от номинальной мощности инвертора
Выходное напряжение переменного тока.
Напряжение батареи.
Рабочее состояние.
Предупреждения и сигналы тревоги *.
Солнечная энергия.
Солнечное напряжение.
Солнечный ток **.
Напряжение разомкнутой цепи солнечной батареи **.
*) Пожалуйста, обратите внимание, что приложение не активно в фоновом режиме. Это означает, что приложение не будет отправлять сигналы тревоги или предупреждения на ваш телефон, если приложение не активировано на переднем плане.
**) "Напряжение разомкнутой цепи" - это напряжение солнечной панели, когда с панели не подается ток. В ситуациях, когда напряжение разомкнутой цепи ниже напряжения батареи, солнечный ток не может быть измерен, и в результате этого приложение VictronConnect укажет, что напряжение разомкнутой цепи недоступно. То же самое происходит, если солнечное зарядное устройство находится на стадии интенсивной зарядки или в начале стадии абсорбции. Причина в том, что вся солнечная энергия поступает в батарею, и открытое солнечное напряжение фактически становится напряжением батареи. Только на стадии заряда, например, в конце абсорбции или плавающей стадии, когда требуется лишь небольшой ток, аппаратное обеспечение может измерять «напряжение разомкнутой цепи».
5.7. Мониторинг с помощью устройства GX, GlobalLink и портала VRM
Инвертор может быть подключен к устройству GX, такому как Cerbo GX или Color Control GX. При подключении устройство GX отобразит инвертор на экране обзора системы и в списке устройств. Устройство GX также отобразит сообщение в случае предупреждения или сигнала тревоги инвертора

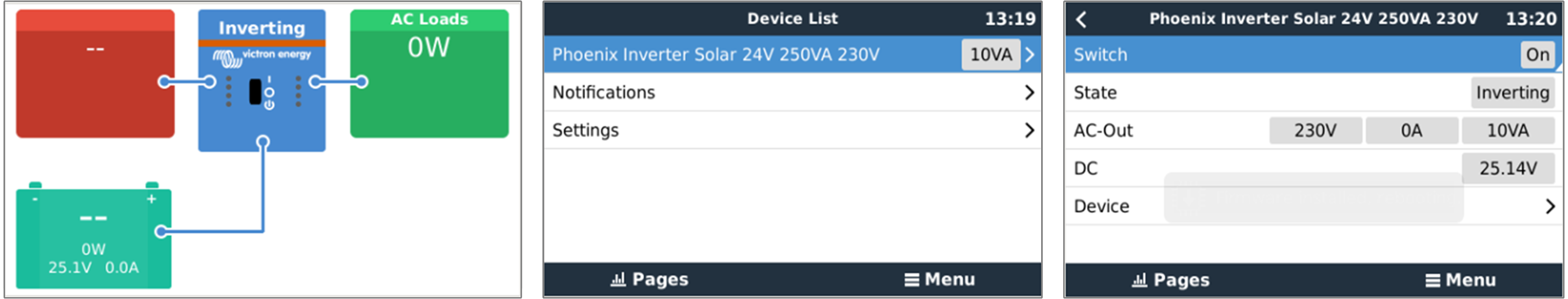

Пример экранов GX слева направо: системный экран, список устройств и экран устройства инвертора.
Если устройство GX подключено к Интернету, инвертор можно дистанционно контролировать через портал VRM. Для получения дополнительной информации о портале VRM см. страницу портала дистанционного мониторинга VRM.
В качестве альтернативы инвертор может быть подключен к GlobalLink 520, а затем контролироваться диистанционно через портал VRM.
