3. Installation
Varning
Växelriktaren måste installeras av en kvalificerad elektriker.
Under installation måste du se till att fjärranslutningsdonet med kopplingsbrygga är borttaget (eller stänga av på/av-brytaren om den är installerad) för att vara säker på att växelriktaren inte kan slås på oavsiktligt.
3.1. Fysisk installation
För en dimensionsritning av växelriktaren, se Bilaga i den här manualen.
3.1.1. Plats
För att säkerställa att växelriktaren fungerar utan problem måste den användas på en plats som uppfyller följande villkor:
Undvik alla kontakt med vatten. Utsätt inte växelriktaren för regn eller fukt.
Installera växelriktaren på en torr och väl ventilerad plats.
För bästa driftresultat bör växelriktaren monteras på en plan yta.
Montera den så nära batterierna som möjligt. Försök att hålla avståndet mellan produkten och batteriet till ett minimum för att minimera kabelspänningsförluster.
Det bör finnas ett fritt utrymme på minst 10cm runt apparaten för avkylning. Blockera inte luftflödet runt växelriktaren. Om växelriktaren blir för varm kommer den att stängas av. När växelriktaren har uppnått en säker temperaturnivå kommer den automatiskt att starta om igen.
Placera inte enheten i direkt solljus. Den omgivande lufttemperaturen ska vara mellan -20 °C och 40 °C (fuktighet < 95 % icke-kondenserande). Observera att i extrema situationer kan temperaturen på växelriktarens hölje överstiga 70 °C.
Varning
För hög omgivningstemperatur leder till en reducerad livslängd, minskad laddningsström, minskad toppeffektskapacitet eller nedstängning av växelriktaren.
Montera aldrig växelriktaren direkt ovanpå batterierna.
Av säkerhetsskäl bör växelriktaren installeras i en värmetålig miljö om den används tillsammans med utrustning där en avsevärd mängd kraft skall konverteras. Du bör förhindra närvaron av exempelvis kemikalier, syntetiska komponenter, gardiner eller andra textilier m.m. i den omedelbara närheten.
3.1.2. Montering
Montera växelriktaren mot en robust vägg eller horisontellt på en lämplig markyta.
Montera växelriktaren med fyra skruvar vertikalt uppåt, eller nedåt, eller horisontellt uppåt eller nedåt. Se tabell och bilder nedan för bästa monteringsalternativ.
Monteringsriktningar.
# | Monteringstyp | Rekommenderas? | Kapslingsklassning | Anmärkningar |
|---|---|---|---|---|
1 | Takmontering (inverterad). | Nej | Ej tillämpligt | |
2 | Basmontering. | Ja | IP21 | |
3 | Vertikal väggmontering, fläkt nedanför. | Ja | IP20 | Observera att små föremål eller damm potentiellt kan falla ner i växelriktaren genom ventilationsöppningarna på ovansidan. |
4 | Vertikal montering, fläkt ovanpå. | Nej | Ej tillämpligt | |
5 | Horisontell väggmontering. | Ja | IP20 |
3.2. Elektrisk installation
För en anslutningsöversikt för växelriktaren, se bilaga Översikt anslutningar.
3.2.1. Koppling till batteriet
För att utnyttja växelriktarens fulla kapacitet är det viktigt att använda batterier med tillräcklig kapacitet och batterikablar med tillräckligt tvärsnitt.
Växelriktaren är utrustad med en invändig DC säkring. Om batterikabellängden är över 1,5 m måste ytterligare en säkring eller DC-kretsbrytare läggas till batterikabeln, och placeras nära batteriet.
Se tabellen nedan för rekommenderat batterikabeltvärsnitt, intern säkringsinformation och lägsta rekommenderade batterikapacitet för varje växelriktarmodell.
Växelriktarmodell | Kabeltvärsnitt 0-1,5 m | Kabeltvärsnitt 1,5-m | Invändig säkring (Littlefuse) | Utbytbar säkring? | Lägsta batterikapacitet |
|---|---|---|---|---|---|
12/250 | 4 mm² | 6 mm² | 2 x 30 A, 32 V, ATOF | Nej | 30 Ah |
24/250 | 2,5 mm² | 4 mm² | 30 A, 32 V ATOF | Nej | 20 Ah |
Tillräcklig kabeltjocklek och batterier av lämplig storlek är en viktig faktor. Rådgör med din leverantör eller se relevanta avsnitt i våra böcker: Energy Unlimited (Obegränsad kraft) och Wiring Unlimited (Obegränsad koppling), som båda kan laddas ner från vår hemsida.
Procedur för batterianslutning
Varning
Använd isolerade verktyg för att undvika kortslutning av batteriterminalerna.
Undvik att kortsluta batterikablarna.
Gör följande för att ansluta batterikablarna:
Observera att anslutning av batterikablarna med omvänd polaritet (+ till – och – till +) skadar växelriktaren.
Anslut batterikablarna till + (röd) och - (svart) batteriterminalerna.
Fäst batterianslutningarna ordentligt. En åtsittande anslutning minskar kontaktmotståndet så mycket som möjligt.
3.2.2. Solcellsanslutning
Observera att anslutning av solcellspanelkablarna med omvänd polaritet (+ till – och – till +) skadar växelriktaren.
Anslut solcellspanelkablarna till de positiva (röd) och de negativa (svart) batteriterminalerna.
Fäst solcellsanslutningarna ordentligt. En åtsittande anslutning minskar kontaktmotståndet så mycket som möjligt.
Varning
Anslut inte ett batteri eller en DC-strömkälla till solcellsanslutningen. Det kommer att skada växelriktaren.
3.2.3. AC-utgångsanslutning
Växelriktaren är utrustad med följande AC-uttag:
IEC-320 (hankontakt ingår).
För en bild på typen av AC-uttag, se bilaga AC-uttag.
Växelriktaren har ingen säkring i AC-utgången. AC-kablarna är skyddade av en snabbt agerande strömbegränsare i händelse av en kortslutning samt en mekanism som känner av överbelastning och som härmar egenskaperna hos en säkring (dvs. snabbare nedstängning med större överbelastning). Det är viktigt att du använder rätt storlek baserat på växelriktarens märkeffekt.
Anslut aldrig växelriktarens AC-utgång till en annan AC-källa, som ex.vis ett vägguttag i hushållet eller till en generator.
Varning
Växelriktaren har en flytande jordning. En intern eller extern neutral till jordanslutning måste göras för att säkerställa att en GFCI (eller RCCB, RCB eller RCD) som ska installeras i växelriktarens AC-utgångskrets fungerar korrekt. För mer information se bilaga Installationsinformation koppling neutral till jord.
3.2.4. Chassi till jordanslutning
Kabelstorlek för att koppla växelriktarens chassi till jord:
Jordledaren från jorduttaget på chassit ska ha minst halva det gränssnitt som de kablar som används för att ansluta batteriet.
Den maximala ledarstorleken som passar jorduttaget är 25 mm². Använd tabellen nedan för att hitta rätt tvärsnitt för jordledaren.
Batterikabel | Jordkabel |
|---|---|
1,5 mm² | ≥ 0,75 mm² |
2,5 mm² | ≥ 1,5 mm² |
4 mm² | ≥ 2,5 mm² |
6 mm² | ≥ 4 mm² |
3.2.5. Fjärrkontaktdon
Fjärrstyrning på/av för växelriktaren kan uppnås med en enkel på/av-brytare som kopplas till växelriktarens fjärrkontaktdon.
Växelriktaren kommer att slås på när den har växlats från ON via ON/OFF/CHARGER-ONLY-brytaren och när:
Kontakt uppstår mellan fjärrkontaktdonsterminalen H (vänster) och terminalen L (höger), exempelvis via kopplingsbryggan, en brytare eller växelriktarens kontrollpanel.
Kontakt uppstår mellan fjärrkontaktdonsterminalen H (vänster) och batteriets positiva pol.
Kontakt uppstår mellan fjärrkontaktdonsterminalen L (höger) och batteriets negativa pol.
Några användningsexempel för fjärrkontaktdonet är:
Om växelriktaren sitter i ett fordon och får endast vara i drift när motorn är på. Anslut fjärrkontaktdonsterminalen H (höger) till fordonets tändningslås.
Om växelriktaren är ansluten till ett litiumbatteri kan den styras av litiumbatteriets BMS.
Varning
Av säkerhets skäl kan växelriktaren stängas av helt genom att ta bort fjärrkontaktdonet. Detta gör du genom att dra ur fjärrkontaktdonet ur dess uttag. Det säkerställer att växelriktaren inte längre kan slås på via dess brytare eller Bluetooth. Användaren kan nu vara säker på att växelriktaren är fullständigt avstängd och att den inte kan slås på oavsiktligt av någon annan användare.
Växelriktarkontrollpanel
Om en Phoenix Inverter Control VE.Direct-panel används måste den anslutas till växelriktarens fjärrkontaktdon enligt beskrivningen på bilden nedan. Observera att anslutningen är polaritetberoende för korrekt drift.
Anslutning till ett BMS
Fjärrkontaktdonet kan användas för att styra växelriktaren och dess solcellsladdare från ett litiumbatteri-BMS (batterihanteringssystem) på följande sätt:
Om både H-terminalen (vänster) och L-terminalen (höger) är flytande eller dragna till jord (0 V) är växelriktaren och solcellsladdaren avstängda.
Om H-terminalen (vänster) är uppdragen (batterispänning) får batteriet laddas ur och växelriktaren är på.
Om L-terminalen (höger) är uppdragen (batterispänning) får batteriet laddas och solcellsladdaren är på.
Om både H-terminalen (vänster) och L-terminalen (höger) är uppdragna (batterispänning) får batteriet laddas och laddas ur och både solcellsladdaren och växelriktaren är på.
Om H-terminalen (vänster) och L-terminalen (höger) är sammankopplade (metallögla) är både växelriktaren och solcellsladdaren på.
Notera
Observera att BMS-funktionen är överordnad ON/OFF/CHARGE-brytaren samt växling av enheten via appen VictronConnect.
 |

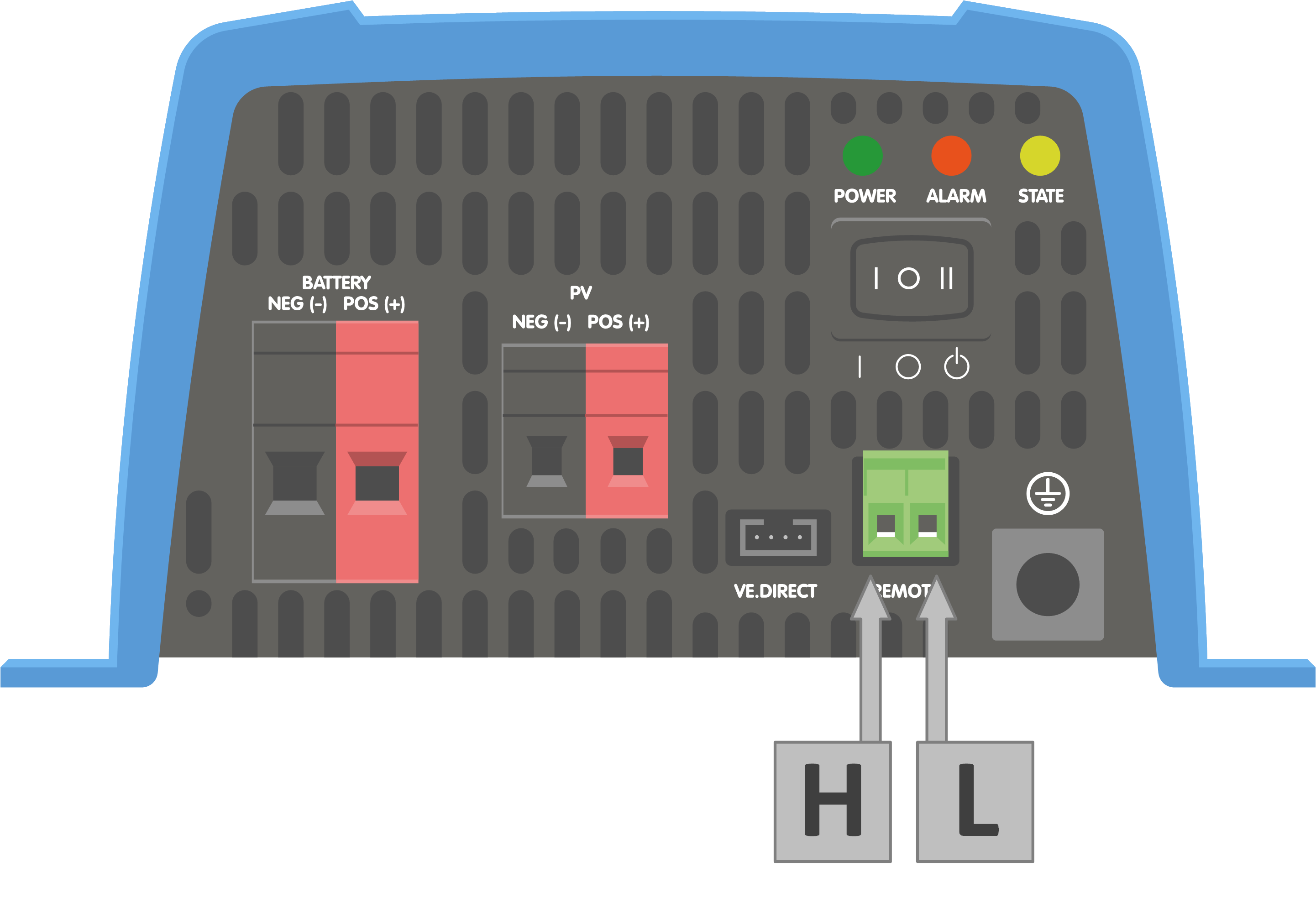

REMOTE-kontaktdon - placering H- och L-terminal.
Batteritemperatursensor
Batteritemperaturinformation kan användas av SUN-växelriktaren för att göra följande:
För att underlätta temperaturkompenserad laddning om det handlar om blybatterier. Laddningsspänningen minskar när batterierna är varma och laddningsspänningen ökar när batterierna är kalla.
För att stoppa batteriladdning vid väldigt låga temperaturer (generellt under 5 °C) om det handlar om litiumbatterier.
Batteritemperatur kan tillhandahållas på två sätt:
Från ett VE.Smart Networking, för mer information om detta se avsnittet VE.Smart Network.
Från en extern temperatursensor, Temperature sensor QUA PMP GX-enhet.
Observera att de ovan nämnda temperatursensorerna inte ingår tillsammans med SUN-växelriktaren.
Om batteritemperatur finns tillgänglig både från VE.Smart Network-nätet och den externa temperatursensorn kommer batteritemperaturen från VE.Smart Network att vara överordnad.
Om en extern batterisensor används ska temperatursensorn anslutas på följande sätt:
Anslut temperatursensorns M10-kabelögla till en av batteriterminalerna.
Ta bort metallöglan från fjärrkontaktdonet.
Anslut den negativa (svarta) kabeln till H-terminalen (vänster) på fjärrkontaktdonet.
Anslut den positiva (röda) kabeln till L-terminalen (höger) på fjärrkontaktdonet.
 |

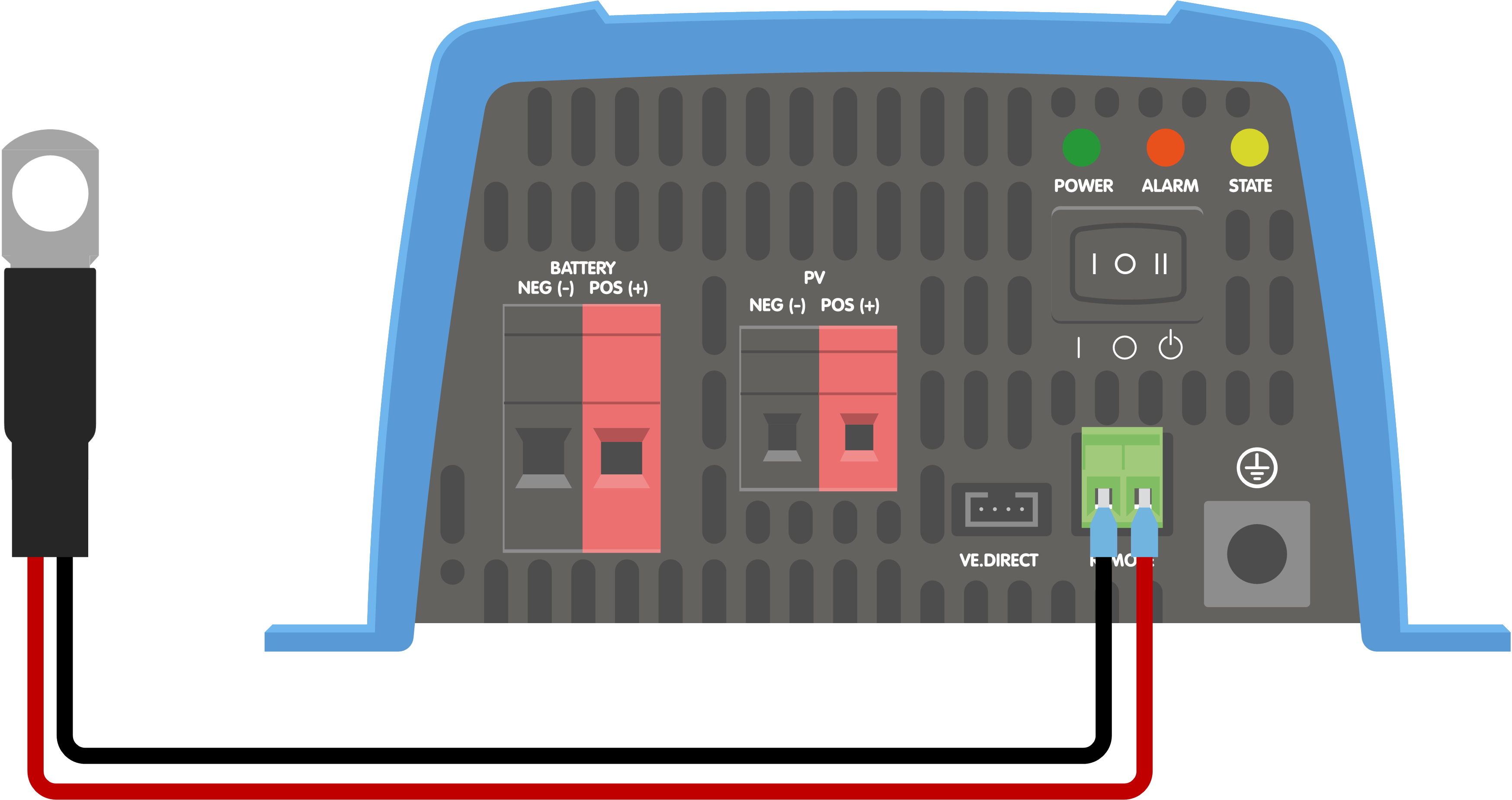

Anslutning av en batteritemperatursensor till fjärrkontaktdonet.
3.2.6. VE.Direct-anslutning
VE.Direct-anslutningen kan användas för att övervaka växelriktaren via en GX-enhet, eller för att ansluta till appen VictronConnect.
Följande föremål kan anslutas:
En GX-enhet eller en GlobalLink 520 genom att använda en VE.Direct-kabel.
En GX-enhet genom att använda ett VE.Direct till USB-gränssnitt.
En dator som kör appen VictronConnect genom att använda VE.Direct till USB-gränssnittet.
En telefon eller surfplatta som kör appen VictronConnect genom att använda VE.Direct Bluetooth Smart-dongle.

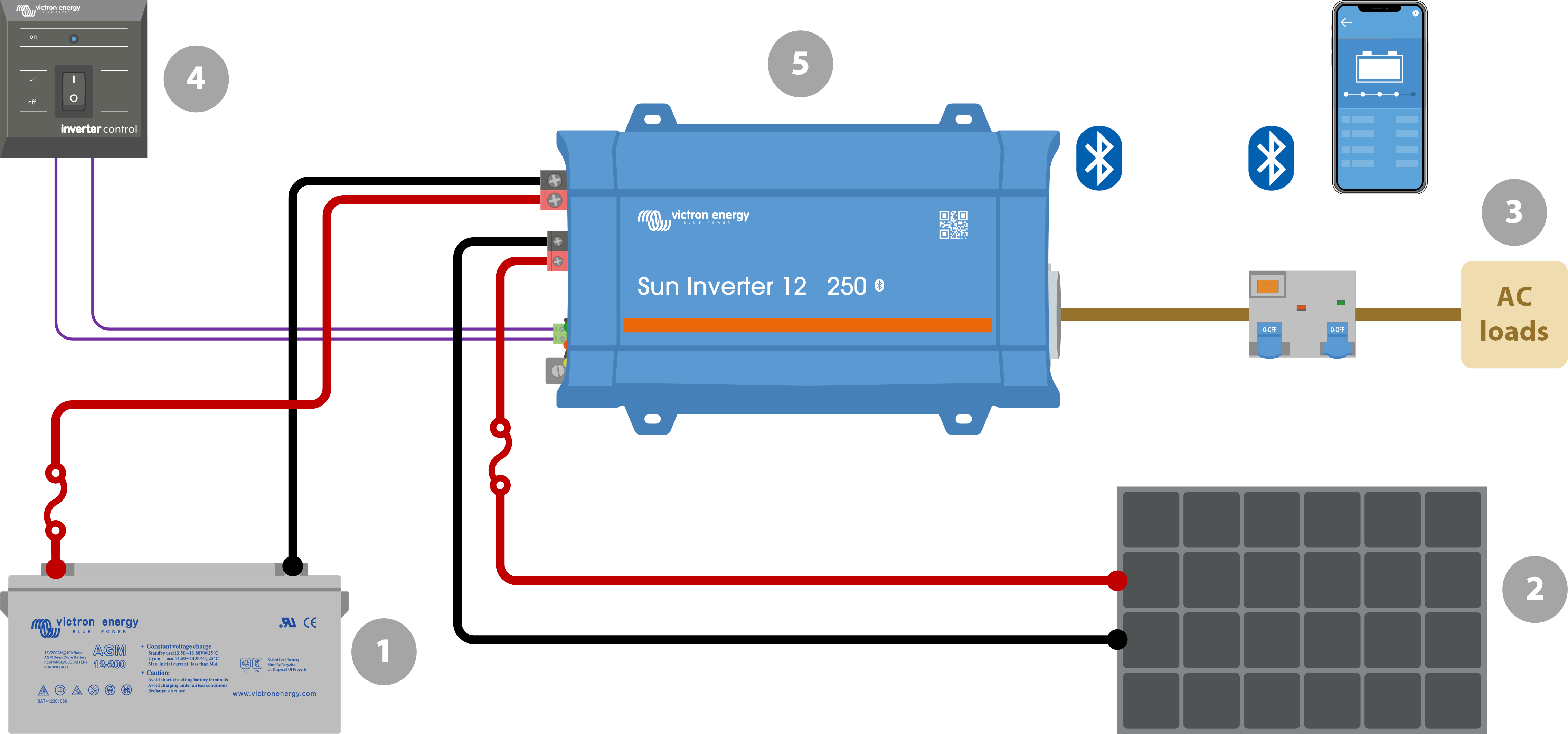

3.2.7. SUN-växelriktarsystemexempel
ID | Föremål och observationer |
|---|---|
| |
| Solpanel som består av en eller flera solpaneler solpaneler. |
| AC system. |
| Phoenix Inverter Control VE.Direct för av/på-styrning av växelriktaren. |
| SUN-växelriktaren 12 V 250 VA |
| Bluetooth-kommunikation, använd med appen VictronConnect för övervakning, konfigurering och kommunikation mellan produkter (VE.Smart Networking). |
| Appen VictronConnect för övervakning och konfigurering av alla Bluetooth-anpassade Victron ”Smart”-produkter. |
| Positiv (röd) och negativ (svart) DC-koppling. Se boken Wiring Unlimited för mer information om koppling. |
| AC-koppling |
| DC-säkring. Ett brett utbud av DC-säkringar och säkringshållare finns tillgängliga från Victron Energy. Se produktmanualerna eller boken Wiring Unlimited för säkringskapacitet. |

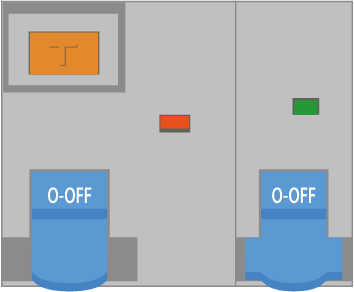

| Kretsbrytare (MCB) och jordfelsbrytare (RCD). |
