Un relais interne sur un dispositif GX (par exemple VGX) peut être utilisé pour démarrer ou arrêter automatiquement un générateur. Ce relais – ou commutateur – peut être déclenché par un certain nombre de conditions définies par l’utilisateur. Ce chapitre explique les conditions disponibles et vous guidera à travers les étapes requises pour configurer cette fonctionnalité très utile.

Des informations plus générales sur l’utilisation d’un générateur avec un appareil Victron sont disponibles dans la FAQ sur les générateurs MultiPlus.

Branchez d’abord le relais sur un générateur. Le relais se trouve à l’arrière du VGX - Relais marqué. Si vous utilisez un Venus GX, deux relais se trouvent en bas de l’unité – un seul relais peut être utilisé pour la fonctionnalité de Démarrage/Arrêt automatique du générateur.

Le câblage entre le VGX et le générateur doit être « permanent » afin que le générateur continue de fonctionner, et pour permettre l’« arrêt » automatique lorsque les paramètres de déclenchement de l’arrêt automatique sont respectés.

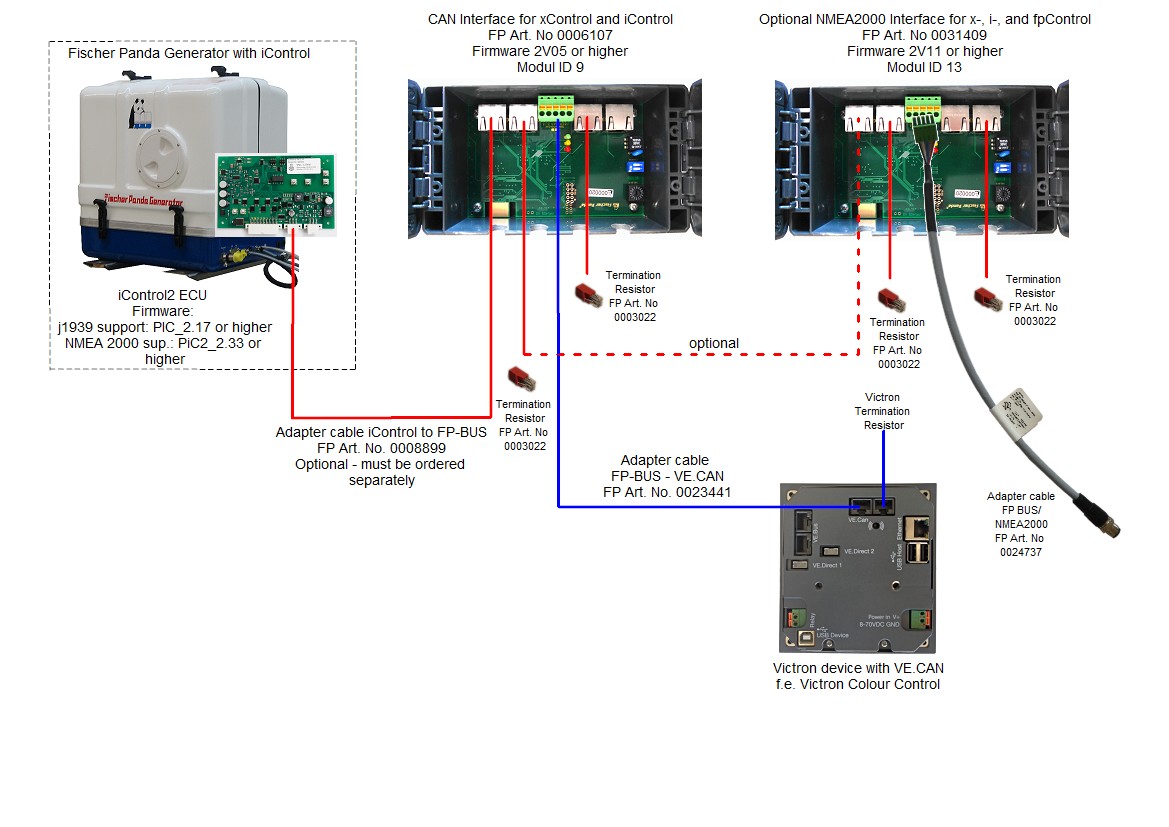

En plus de piloter le relais interne, la fonction de démarrage/arrêt automatique peut également être activée pour contrôler directement les générateurs Fischer Panda compatibles. Pour savoir comment connecter les générateurs Fischer Panda, consultez le chapitre Assistance pour générateur Fischer Panda dans ce manuel.

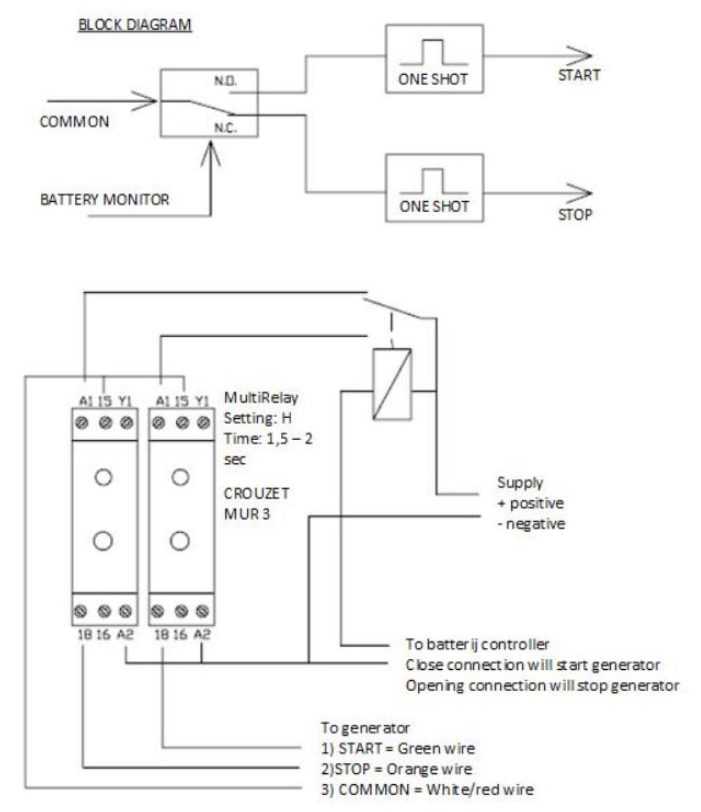

Il existe de nombreuses variations dans le câblage du côté du générateur, et vous devriez également consulter le manuel de votre générateur ou votre fournisseur en ce qui concerne leur configuration du fil de démarrage à distance.

Rendez-vous dans : Paramètres → Relais et définissez les options de la fonction « Démarrage/arrêt du générateur ».

Relais

Après avoir activé cette fonction, tous les paramètres relatifs à la fonction de démarrage/arrêt automatique du générateur apparaîtront dans le menu principal sous : Paramètres → Démarrage/arrêt du générateur.

Générateurs Fischer Panda

Une fois que le Mode est défini, tous les paramètres seront disponibles dans le menu de Démarrage/Arrêt automatique en bas de la page.

Pour accéder au menu Conditions depuis le menu principal, rendez-vous dans : Paramètres → Démarrage/arrêt du générateur → Paramètres → Conditions

En cas de perte de communication : si la communication entre le VGX et le convertisseur/chargeur VE.Bus est interrompue et que des paramètres dépendant de cette information ont été configurés, vous avez le choix entre les actions suivantes :

Arrêter le générateur lorsque l’entrée CA est disponible : cette option est idéale pour les systèmes de secours dans lesquels un Quattro comporte une alimentation secteur/réseau connectée à sa borne AC-in 1 ou AC-in 2, et un groupe électrogène connecté à l’autre borne AC-in. Si cette option est activée, le groupe électrogène ne s’arrêtera pas jusqu’à ce que la tension du réseau soit rétablie après une panne du secteur. Cette fonctionnalité n’est pas disponible pour les Quattro connectés via VE.Can.

Les paramètres suivants peuvent être définis par l’utilisateur pour déclencher un démarrage/arrêt automatique du générateur :

(* La valeur mesurée ici sera la consommation CA totale du système.)

L’ordre de priorité des paramètres-conditions est indiqué ci-dessus. Lorsqu’un certain nombre de conditions sont atteintes en même temps, la condition ayant la priorité la plus élevée sera affichée comme active. Toutes les conditions activées seront évaluées – même si le générateur est déjà en marche. Lorsque la condition active a été satisfaite, un paramètre non satisfait ayant une condition de priorité inférieure maintiendra le générateur en marche.

17.6.2. Relais déclenchés par l’état de charge de la batterie

Utiliser la valeur d’état de charge de la batterie pour démarrer/arrêter : activez ou désactivez cette fonction. Démarrer lorsque l’état de charge de la batterie est inférieur à : permet de définir le niveau de décharge pour le démarrage automatique. Valeur de démarrage pendant les heures calmes : pendant les heures calmes, il peut être souhaitable de retarder le démarrage automatique jusqu’à ce que ce soit vraiment inévitable. Si des heures calmes ont été définies, configurez un niveau de démarrage automatique inférieur, plus critique Arrêter lorsque l’état de charge de la batterie est supérieur à : permet de définir le niveau de recharge pour l’arrêt automatique. Valeur d’arrêt pendant les heures calmes : si des heures calmes ont été définies, configurez un niveau d’arrêt automatique inférieur pour réduire la durée de fonctionnement du générateur.

17.6.3. Relais déclenchés par le courant de la batterie

Utiliser la valeur de tension de la batterie pour démarrer/arrêter : Basculer l’option sur Activée ou Désactivée. Démarrer lorsque la tension de la batterie est inférieure à : Lorsqu’une forte demande de CA va bientôt épuiser la batterie, le générateur peut être démarré automatiquement afin d’aider à répondre à cette demande. Configurez le niveau de courant auquel surviendra cette situation. Valeur de démarrage pendant les heures calmes : si des heures calmes ont été définies, configurez une valeur de courant supérieure, plus critique. Démarrer dès que la condition a été atteinte pendant : permet de définir un délai avant le démarrage automatique. Certains appareils CA tireront un courant de crête élevé pendant un court instant lors de leur démarrage. L’instauration d’un délai avant le démarrage automatique permet d’éviter que le générateur ne se mette en marche pour rien. Arrêter lorsque le courant de la batterie est inférieur à : permet de définir la valeur de courant entraînant l’arrêt automatique. Valeur d’arrêt pendant les heures calmes : si des heures calmes ont été définies, configurez un niveau de courant supérieur pour réduire le temps de fonctionnement du générateur. Arrêter si la condition est atteinte pendant : Définissez un temps de retard pour vous assurer que la condition de réduction de courant est stable.

17.6.4. Relais déclenchés par la tension de la batterie

• Utiliser la valeur de tension de la batterie pour démarrer/arrêter : Basculer l’option sur Activée ou Désactivée.

• Démarrer lorsque la tension de la batterie est inférieure à : lorsque la tension de la batterie chute en dessous de la valeur saisie, le relais démarre le générateur.

• Valeur de démarrage pendant les heures calmes : si des heures calmes ont été définies, saisissez une valeur inférieure (plus critique) pour vous assurer que le générateur ne démarre automatiquement que lorsque c’est vraiment nécessaire.

• Arrêter si la condition est atteinte pendant : Cette fonction intègre un temps de retard avant d’arrêter le générateur dès que la valeur « Arrêt » a été atteinte. Cela permet de s’assurer que l’augmentation de la tension est stable.

17.6.5. Relais déclenchés par la charge CA

Les déclenchements du relais dus à la charge CA fonctionnent de manière semblable à celle des autres facteurs de déclenchements, mais la fonction est améliorée par un paramètre intitulé Mesure. Le paramètre Mesure est disponible sur les produits avec un micrologiciel v2.0 ou de version ultérieure, et il présente trois valeurs possibles :

Consommation totale (option par défaut) Sortie CA totale du convertisseur Phase plus élevée de sortie CA du convertisseur

17.6.6. Relais déclenchés par la température élevée du convertisseur

Démarrage en cas d’avertissement de température élevée : Basculer l’option sur Activée ou Désactivée. Démarrage si l’avertissement est actif pendant : Déterminez un temps de retard pour éviter que les hausses de température temporaires, provoquées par de brèves demandes élevées de CA, ne déclenchent le relais. Lorsque l’avertissement est résolu, arrêt au bout de : Définir un temps de retard pour s’assurer qu’une réduction de la température du convertisseur — généralement causée par une demande de puissance inférieure – est stable.

17.6.7. Relais déclenchés par une surcharge du convertisseur

Démarrer en cas d’avertissement de surcharge : Basculer l’option sur Activée ou Désactivée. Démarrage si l’avertissement est actif pendant : Définir un temps de retard pour s’assurer que l’avertissement de surcharge du convertisseur n’a pas été déclenché par une forte demande de CA uniquement sur une courte période de temps. Lorsque l’avertissement est résolu, arrêt au bout de : Définissez un temps de retard pour s’assurer que la réduction de la demande de puissance CA est stable.

17.6.8. « Lancement de test » automatique régulièrement (Test run)

Cette fonction permet de démarrer régulièrement automatiquement le générateur, afin d’effectuer un test de fonctionnement.

• Intervalle du test : Définir un intervalle de temps entre chaque lancement de test.

• Ignorer le test si le générateur est en marche depuis : Le test sera ignoré si durant l’intervalle entre chaque test, le générateur a fonctionné autant de temps qu’il l’aurait fait durant un test.

• Date de début de l’intervalle entre chaque test : Le compteur de l’intervalle démarre à partir de la date saisie ici. Aucun test ne sera exécuté tant que cette date n’aura pas été atteinte.

• Heure de démarrage : Heure du jour à laquelle le test de fonctionnement du générateur commencera.

• Durée du test : Durée du test.

• Faire fonctionner jusqu’à ce que la batterie soit entièrement chargée : Si cette option est activée, le test de fonctionnement continuera jusqu’à ce que la batterie soit entièrement rechargée, et non pas jusqu’à la durée déterminée.

17.6.9. Fonction de démarrage manuel

Utilisez la fonction de Démarrage manuel pour démarrer le générateur à distance. Vous pouvez également appuyer sur Démarrer lorsque le générateur est déjà en marche. De cette manière, vous vous assurez que le générateur ne s’arrêtera pas automatiquement si la condition ayant causé le démarrage a été résolue. En d’autres termes, la fonction de démarrage manuel ignore les paramètres d’arrêt automatique.

Il y a deux manières de démarrer le générateur manuellement :

1. Utiliser le menu de démarrage manuel : accédez à : Démarrage/arrêt du générateur → Démarrage manuel, puis activez l’option pour démarrer le générateur.

2. En utilisant l’image Générateur de la « page d’accueil » du GX : Appuyez sur le bouton en haut à gauche VGX, ou Venus GX sur la console à distance, puis accédez à la page du Générateur. Puis, appuyez sur le bouton au centre. Vous devez d’abord choisir comment arrêter le générateur – manuellement, ou en saisissant un temps de fonctionnement. Une fois que vous avez fait votre choix, un compte à rebours de 5 secondes commencera durant lequel vous pourrez annuler le démarrage manuel en appuyant sur le bouton au centre.

ATTENTION : Si le générateur est démarré manuellement (à distance) sans utiliser le minuteur d’arrêt, il fonctionnera jusqu’à ce que le bouton ait été basculé sur Off manuellement.

Une minuterie d’arrêt est disponible pour la méthode de démarrage à distance et la méthode de démarrage manuel du générateur. En l’utilisant, vous pouvez vous assurer que le générateur s’arrêtera automatiquement... et qu’il ne sera pas oublié par inadvertance.

Notez que vous ne pouvez arrêter le générateur manuellement que si aucune condition de « lancement » non respectée n’est active. Si vous souhaitez forcer l’arrêt d’un générateur, vous devez d’abord désactiver la fonction qui le maintient en marche, ou désactiver la fonction Démarrage/arrêt du générateur.

17.6.10. Heures calmes

La fonction heures calmes permet de définir une période pendant laquelle le bruit d’un générateur en marche serait une nuisance, et de fixer différentes valeurs pour les conditions qui entraîneraient un démarrage automatique pendant cette période, garantissant ainsi que le générateur ne démarrera pendant une période calme que si c’est absolument nécessaire.

À partir du menu principal, accédez à Paramètres → Démarrage/arrêt du générateur → Paramètres, puis activez la fonction Heures calmes. Définissez les heures de début et de fin des Heures calmes dans les cases qui apparaissent dessous.

Les Heures calmes deviendront la condition permanente (si l’option est activée), si les heures de démarrage et de fin définies sont les mêmes.

Utilisez la fonction « Heures calmes » comme un outil permettant de définir deux ensembles de préférences utilisateur.

La fonction « Heures calmes » peut également être utilisée pour définir comment vous souhaitez que votre système réponde dans différentes circonstances. Par exemple :

• Tôt le matin/faible état de charge : l’état de charge de la batterie est souvent au plus bas le matin. Si l’on ajoute à cela un temps nuageux au lever du jour ou des panneaux orientés vers l’ouest, qui ont tendance à mieux fonctionner l’après-midi, on obtient une situation dans laquelle le générateur peut démarrer automatiquement le matin en raison d’un état de charge faible, mais où, plus tard, lorsque le jour s’éclaircit, l’énergie solaire est gaspillée car le travail a déjà été effectué par le générateur. Le réglage de la fonction Heures calmes pour couvrir cette période, avec des conditions de démarrage automatique inférieures, aidera à éviter des démarrages automatiques inutiles du générateur.

• Maison de vacances : les maisons de vacances qui ne sont habitées que la moitié du temps doivent faire face à des tirages de puissance plus forts lorsqu’elles sont utilisées. La fonction « Heures calmes » peut être utilisée pour définir des paramètres de démarrage automatique plus bas lorsque la maison est habitée que lorsqu’elle est vide. La fonction Heures calmes doit être configurée comme étant une condition permanente (voir ci-dessus) lorsque la maison est occupée, et la fonction peut être désactivée lorsque la maison est vide.

Fischer Panda : le générateur ne démarre pas, et une erreur de « Contrôle de commutateur à distance désactivé » s’affiche.

Activez la fonction de démarrage automatique « AutoStart » dans le tableau de bord du Fischer Panda.

Fischer Panda : La fonction de Démarrage/Arrêt automatique a arrêté de fonctionner suite à une erreur.

Résolvez le problème, supprimez l’erreur, et la fonction de Démarrage/Arrêt automatique fonctionnera à nouveau.
