16. Entrées numériques
Les entrées numériques du Venus GX sont affichées dans le schéma des connexions.
Tous les canaux d’entrée numériques sont accessibles via la prise RJ12 qui se trouve sur le côté. L’utilisateur/installateur peut ainsi effectuer le câblage lui-même.
16.1. Détails concernant le câblage
Les entrées ne sont pas isolées. Elles fonctionnent à des niveaux 3V3 et peuvent supporter jusqu’à 5 V d’entrée. Chaque entrée possède une résistance de pull-up de 10 K à 3V3. Nous vous recommandons une connexion à un relais libre de potentiel ou à une autre sortie collecteur/optocoupleur.
![]() |

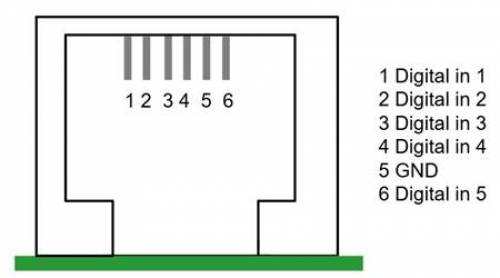

Brochage RJ12 | Entrée |
---|---|
broche1 | entrée1 |
broche2 | entrée2 |
broche3 | entrée3 |
broche4 | entrée4 |
broche5 | gnd |
broche6 | entrée5 |
16.2. Configuration
Chacune des entrées numériques peut être configurée comme l’un des capteurs prédéfinis qui peuvent aussi être configurés en tant qu’alarmes.
Vous pouvez configurer les fonctions suivantes.
Fonction | États |
---|---|
Compteur d’impulsions | s.o. |
Alarme de porte | Ouverte/Fermée |
Pompe de cale | Marche/Arrêt |
Alarme de cale | Ok/Alarme |
Alarme anti-intrusion | Ok/Alarme |
Détecteur de fumée | Ok/Alarme |
Alarme incendie | Ok/Alarme |
Alarme CO2 | Ok/Alarme |
Générateur | En marche/Arrêté |
La fonction de chaque entrée peut être configurée dans la console à distance sous Paramètres → E/S → Entrées numériques.
Une fois l’entrée configurée pour son usage prévu, elle apparaîtra avec les autres appareils.
D’autres paramètres liés à cette fonction peuvent être configurés. Pour ce faire, entrez dans le menu de l’appareil et sélectionnez Configuration.
Pour les compteurs d’impulsions, vous pouvez configurer l’unité et le multiplicateur (le volume représenté par chaque impulsion), et réinitialiser le compteur.
Pour les capteurs et les alarmes, vous pouvez décider si l’entrée doit être considérée comme un état d’alarme, si les étiquettes doivent être inversées et si les niveaux logiques doivent être inversés.
Pour permuter les étiquettes attachées à l’alarme, réglez Inversé sur activé.
Si une entrée logique basse (0 V) doit être considérée comme une situation positive, réglez la logique d’alarme inversée sur activé.
16.3. Lecture des entrées numériques via Modbus TCP
Les valeurs/états des entrées numériques sont disponibles sur Modbus TCP. Pour plus de détails à ce sujet, téléchargez le document « Liste des registres Modbus-TCP » sur notre site web. Consultez aussi notre FAQ Modbus-TCP dans le manuel GX Modbus-TCP.
