Venus GX Manual

Um relé interno num dispositivo GX  (p. ex., VGX) pode ser utilizado para ligar e desligar automaticamente um gerador. Este relé ou interruptor pode ser «ativado» por diversas condições definidas pelo utilizador. Este capítulo explica as condições disponíveis e irá guiá-lo através dos passos necessários para definir esta funcionalidade útil.

Mais informação geral sobre a utilização de um gerador com os produtos Victron disponível nas FAQ do Gerador MultiPlus.

Em primeiro lugar, ligue o relé a um gerador. O relé está localizado na parte posterior de VGX - com a marcação «Relé». Se utilizar um Venus GX, verá dois relés na parte inferior da unidade - apenas o Relé 1 pode ser utilizado para a função de ligar/desligar automático do gerador.

As cablagens entre o VGX e o gerador devem ser «permanentes» para que este continue a funcionar e também para permitir que se desligue de forma automática quando os parâmetros do desligar automático forem atingidos.

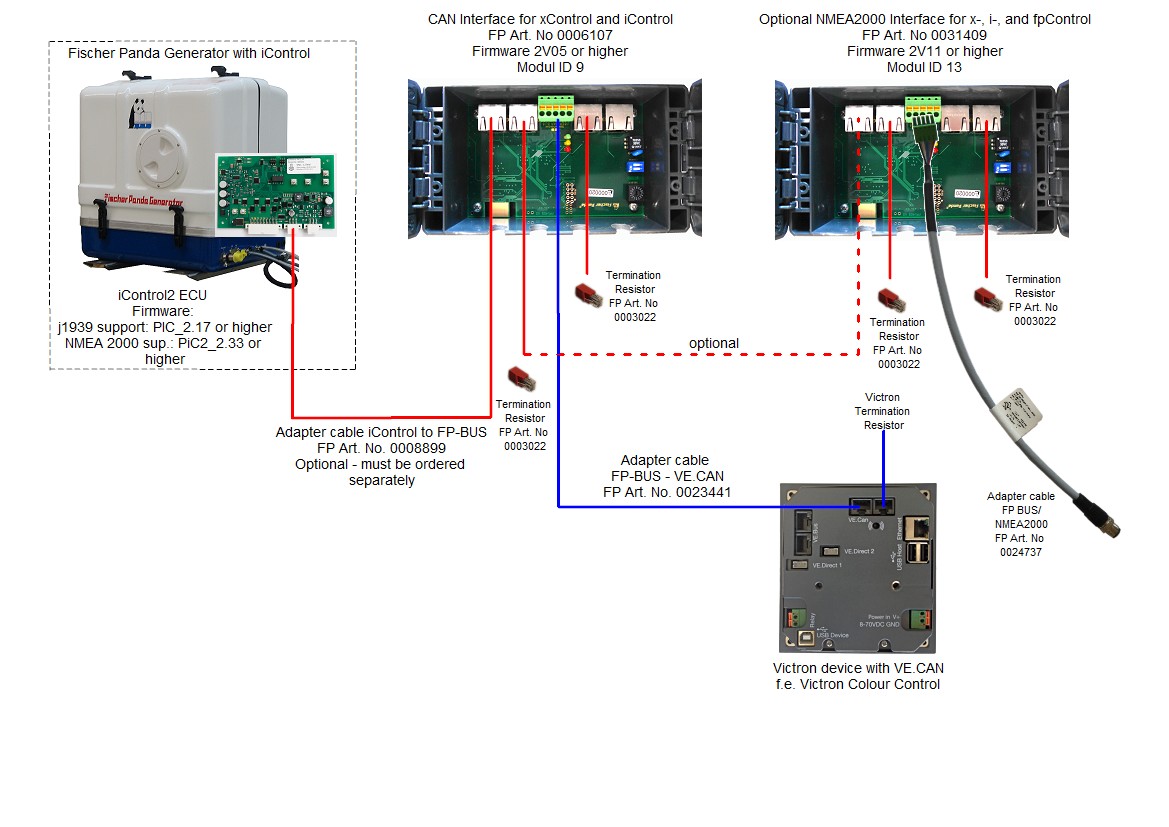

Para além de acionar o relé interno, a funcionalidade de ligar/desligar automático também pode ser ativada para controlar diretamente os geradores Fischer Panda compatíveis. Para mais informação sobre como ligar os geradores Fischer Panda, consulte a Assistência para o Gerador Fischer Panda.

Existem muitas variações na cablagem no lado do gerador, pelo também deve consultar o manual do gerador ou o fornecedor em relação à sua configuração da ligação remota com fios.

Aceda a: Definições → Relé e configurar as opções da função para ligar / desligar o Gerador

Relé

Depois de ativar esta função, todas as definições relativas à função de ligar/desligar automático vão estar disponíveis no Menu principal em: Definições → Ligar/desligar o gerador.

Geradores Fischer Panda

Quando o Modo estiver configurado, todas as definições ficarão disponíveis na entrada do menu de ligar/desligar automático na parte inferior da página.

Para aceder às Condições do menu principal, vá a: Definições → Ligar / Desligar Gerador → Definições → Condições

 Na perda de comunicação: se houver uma perda de comunicação entre o VGX e o carregador/inversor VE.Bus, e com os parâmetros definidos com base nesta informação, escolha entre as seguintes ações:

Parar o gerador quando a entrada CA estiver disponível: Esta opção é ideal para sistemas de reserva quando um Quattro dispuser de energia da rede elétrica ligada ao seu terminal AC-in 1 ou AC-in 2 e um genset ligado ao outro terminal AC-in. Se esta opção estiver ativada, o gerador não para enquanto a tensão da rede elétrica não for reposta após uma falha elétrica. Esta funcionalidade não está disponível para os Quattro ligados por VE.Can.

Os seguintes parâmetros podem ser definidos pelo utilizador para ligar / desligar o gerador automaticamente:

(*O valor medido corresponderá ao consumo CA total do sistema.)

Os parâmetros da condição são priorizados na ordem mostrada acima. Quando algumas condições forem atingidas em simultâneo, apenas a condição de maior prioridade será mostrada como ativa. Todas as condições ativadas serão avaliadas, mesmo se o gerador já estiver a funcionar. Quando a condição ativa tiver sido satisfeita, um parâmetro não cumprido numa condição de prioridade inferior manterá o gerador a funcionar.

17.6.2. Relés ativados pelo SoC da bateria

Utilizar o valor SoC da bateria para ligar/desligar: ativar ou desativar esta função. Desligar quando o SoC da bateria for inferior a: definir o nível de esgotamento para o arranque automático Valor de ligação durante o horário sem ruído:Durante o Horário sem ruído pode ser desejável atrasar uma ligação automática até não ser possível evitá-la. Se o Horário sem ruído tiver sido definido, configure um nível de arranque automático inferior, mais crítico. Parar quando o SoC da bateria for superior a: Definir o nível de recarga para o desligamento automático. Valor de desligamento durante o horário sem ruído: Se o Horário sem ruído tiver sido definido, configure um nível de desligamento automático inferior para obter um tempo de funcionamento do gerador inferior.

17.6.3. Relés ativados pela corrente da bateria

Utilizar o valor da tensão da bateria para ligar/desligar: Ativar ou desativar a função. Ligar quando a tensão da bateria for inferior a: Quando houver um consumo CA alto que rapidamente esgotará a bateria, o gerador pode ligar-se automaticamente para ajudar a satisfazer esse consumo. Defina o nível de corrente em que isto acontecerá. Valor de ligação durante o horário sem ruído: Se o Horário sem ruído tiver sido definido, configure um valor de corrente superior, mais crítico. Ligar depois de a condição ter sido atingida para: Defina um atraso antes da ligação automática. Alguns dispositivos CA irão retirar uma corrente de pico elevada de curta duração ao arrancar. Definir um atraso antes da ligação automática evita o arranque desnecessário do gerador. Desligar quando a corrente da bateria for inferior a: defina a corrente para o desligamento automático. Valor de desligamento durante o horário sem ruído: Se o Horário sem ruído tiver sido definido, configure um nível de corrente superior para obter um tempo de funcionamento do gerador inferior. Desligar depois de a condição ter sido atingida para: Defina um atraso para garantir que a condição de redução da corrente é estável.

17.6.4. Relés ativados pela tensão da bateria

• Utilizar o valor da tensão da bateria para ligar/desligar: Ativar ou desativar a função.

• Ligar quando a tensão da bateria for inferior a: Quando a tensão da bateria cair para um valor inferior ao introduzido, o relé irá ligar o gerador.

• Valor de ligação durante o horário sem ruído: Se o Horário sem ruído tiver sido definido, introduza um valor inferior (mais crítico) para garantir que o gerador apenas arrancará automaticamente quando for mesmo necessário.

• Desligar depois de a condição ter sido atingida para: Esta função cria um atraso antes de desligar o gerador, depois de o valor de desligamento ter sido atingido. Isto permite garantir que o aumento de tensão é estável.

17.6.5. Relés ativados pela carga CA

A carga CA funciona de forma semelhante a outros ativadores, mas a função pode ser redefinida pela configuração Medição. A configuração Medição está disponível no firmware v2.0 e superior e tem três valores possíveis:

Consumo total (opção por defeito) Saída CA total do inversor Fase superior da saída CA do inversor

17.6.6. Relés ativados pela temperatura alta do Inversor

Ligar com advertência de alta temperatura: Ativar ou desativar esta função. Ligação quando a advertência estiver ativa para: Defina um atraso para evitar aumentos de temperatura que sejam temporários, causados por consumos CA elevados breves. Quando a advertência for limpa, desliga-se depois de: Defina um atraso para garantir que uma redução na temperatura do inversor, usualmente causada por um consumo de energia inferior, é estável.

17.6.7. Relés ativados por sobrecarga do inversor

Ligação com advertência de sobrecarga: Ativar ou desativar esta função. Ligação quando a advertência estiver ativa para: Defina um atraso para garantir que a advertência de sobrecarga do inversor não foi ativada por um consumo elevado de energia CA de curta duração. Quando a advertência for limpa, desliga-se depois de: Defina um atraso para garantir que a redução no consumo de energia CA é estável.

17.6.8. Teste de funcionamento periódico automático

Esta função permite ligar o gerador automaticamente de forma periódica como um «teste de funcionamento».

• Intervalo do teste de funcionamento: Defina o intervalo entre testes de funcionamento.

• Avançar teste de funcionamento se tiver funcionado durante: O teste será evitado se, durante o intervalo do teste de funcionamento, o gerador tiver funcionado durante, pelo menos, o tempo do teste de funcionamento.

• Data de início do intervalo de teste: O contador do intervalo de teste irá ser iniciado a partir da data introduzida aqui. Não serão realizados testes de funcionamento enquanto a data definida não for atingida.

• Hora de início: Hora do dia a que o teste de funcionamento do gerador irá começar.

• Duração do teste: Duração do teste.

• Funcionar até a bateria estar completamente carregada: Ativar esta função fará com que o funcionamento de teste continue até que a bateria esteja completamente carregada, em vez de utilizar uma duração fixa.

17.6.9. Função de ligação manual

Utilize a ligação manual para iniciar o gerador remotamente. Também pode carregar em Início quando o gerador já estiver a funcionar para garantir que não para automaticamente quando a condição que originou o arranque tiver sido satisfeita. Por outras palavras, a função de ligação Manual vai sobrepor-se aos parâmetros do desligamento automático.

Existem duas formas de ligar o gerador manualmente:

1. Utilizar o menu de início Manual:Aceda a Ligar/desligar Gerador → Ligação Manual e depois selecione o gráfico para ligar o gerador.

2. Utilize o gráfico Gerador da página inicial GX:Carregue no botão esquerdo superior em VGX ou Venus GX Consola Remota e ative a página do Gerador. Depois carregue no botão central. Primeiro deve escolher a forma de desligamento do gerador, manualmente ou com a introdução de um tempo de funcionamento. Depois de fazer a seleção, irá começar uma contagem decrescente de 5 s durante a qual pode cancelar a ligação manual se carregar no botão central.

ADVERTÊNCIA: Se o gerador for ligado manualmente (de forma remota) sem utilizar o temporizador de desligamento, irá funcionar até que o botão de «desligar» também seja ativado manualmente.

O temporizador de desligamento está disponível para ambos os métodos de ligação remota manual do gerador e a sua utilização garante que o gerador para automaticamente, sem esquecimentos inadvertidos.

Lembre-se de que o desligamento manual do gerador apenas pode ser obtido se não houver qualquer condição de funcionamento. Se quiser forçar uma paragem do gerador, primeiro tem de desativar a função que o mantém a funcionar ou desativar a função de ligar/desligar o gerador.

17.6.10. Horário sem ruído

O Horário sem ruído permite definir um período durante o qual o ruído de um gerador a funcionar seria incomodativo e estabelecer valores diferentes para as condições que causariam uma ligação automática durante este período, garantindo assim que o gerador começa a funcionar durante um período silencioso apenas quando for absolutamente necessário.

A partir do menu principal, aceda a Definições → Ligar/desligar Gerador → Definições e depois ative a função Horário sem ruído. Defina as horas de início e de fim do Horário sem ruído nos campos visualizados abaixo.

O Horário sem ruído será a condição permanente (se estiver ativada) se as horas de «ligar» e «desligar» forem iguais.

Utilizar o «Horário sem ruído» para definir dois conjuntos de preferências do utilizador

Em alternativa, a função Horário sem ruído pode ser utilizada para definir a resposta do seu sistema a diferentes circunstâncias como, por exemplo:

• Madrugada / SoC baixo: Frequentemente, o SoC da bateria é mais baixo durante a manhã. Acrescente isto a um tempo nublado ou a painéis com uma inclinação de oeste, com tendência para trabalharem melhor de tarde, e terá uma circunstância em que o gerador pode ligar-se automaticamente de manhã, acionado por uma condição de SoC da bateria baixo; mais tarde, quando o dia melhora, a energia solar é desperdiçada, porque o trabalho já foi realizado pelo gerador. Definir a função Horário sem ruídopara este período, em conjunto com condições de ligação automática, irá ajudá-lo a evitar arranques automáticos desnecessários do gerador.

• Casa de férias: As casas de férias, que são habitadas apenas temporariamente, experimentam consumos energéticos mais profundos quando estão a ser utilizadas. A função Horário sem ruído pode definir parâmetros de ligação automática muito inferiores durante a utilização da casa do que quando estiver vazia. O Horário sem ruído deve ser definido como a condição permanente (ver acima) durante a ocupação; esta função pode ser desativada quando a casa estiver vazia.

Fischer Panda: O gerador não arranca e o erro «Controlo remoto desativado» é mostrado.

Ative a função «Ligação Automática» no painel de controlo Fischer Panda.

Fischer Panda: A função de ligar/desligar automático deixou de funcionar depois de um erro

Certifique-se de que o problema está resolvido, depois limpe o erro e a função ligar/desligar irá reiniciar.
