5. Ligar produtos não Victron compatíveis
5.1. Conectar um Inversor PV
Medir a saída de um Inversor PV vai proporcionar ao utilizador um resumo do atual balanço energético real e da distribuição energética. Lembre-se de que estas medições apenas são utilizadas para visualizar informação. Não são necessários nem utilizados pela instalação para o seu desempenho. Para além da monitorização, o dispositivo GX também pode restringir alguns tipos e marcas de Inversores PV, isto é, reduzir a potência de saída. É utilizado e necessário para a função de injeção limitada ou zero ESS.
Ligações diretas
Tipo | Alimentação zero | Dados |
|---|---|---|
Fronius | Sim | Ligação LAN, consulte o manual GX - GX - Fronius |
SMA | Não | Ligação LAN, consultar manual GX - GX - SMA |
SolarEdge | Não | Ligação LAN, consultar manual GX - SolarEdge |
ABB | Sim | Ligação LAN, consulte o manual GX - ABB |
Com um medidor
Nos inversores PV que não podem ser conectados por interface digital, é possível usar um medidor:
Tipo | Alimentação zero | Detalhes |
|---|---|---|
Não | Conectado a entrada analógica do inversor/carregador. Menor custo - menos preciso. Medidor de Energia | |
Não | Conectado com fios ao Cerbo GX ou sem fios com os Conversores Zigbee para USB/RS485. Consulte a página inicial dos Medidores de Energia | |
Sensores sem fios CA | Não | Consulte o manual do Sensor Sem Fios CA - Produto descontinuado |
5.2. Conectar um GPS USB
Utilize um GPS para localizar de forma remota veículos ou embarcações no portal VRM. Também é possível configurar uma delimitação geográfica que enviará automaticamente um alarme quando o sistema sair de uma área designada. E é possível descarregar ficheiros gps-tracks.kml para, p. ex., em Navlink e Google Earth.
A Victron não comercializa módulos USB-GPS, mas o Cerbo GX é compatível com módulos GPS de terceiros que utilizam o conjunto de comandos NMEA0183 (praticamente todos). Consegue comunicar com taxas de transmissão de 4800 e 38 400 baud. Ligue a unidade a qualquer uma das tomadas USB. A ligação pode demorar alguns minutos, mas o Cerbo GX reconhece automaticamente o GPS. A localização da unidade será enviada automaticamente ao portal «online» VRM e a posição visualizada no mapa.
A compatibilidade de Cerbo GX foi testada com:
Globalsat BU353-W SiRF STAR III 4800 baud
Globalsat ND100 SiRF STAR III 38400 baud
Globalsat BU353S4 SiRF STAR IV 4800 baud
Globalsat MR350 + BR305US SiRF STAR III 4800 baud
5.3. Ligar um GPS NMEA 2000
Em vez de um USB GPS, pode utilizar um GPS NMEA 2000 na localização remota de veículos ou barcos no portal VRM.
O emissor GPS NMEA 2000 de terceiro deve preencher os seguintes requisitos:
A classe do dispositivo NMEA 2000 deve ser 60, Navegação.
A função do dispositivo NMEA 2000 deve ser 145, Posição do próprio Navio (GNSS).
A posição (latitude, longitude) deve ser transmitida em PGN 129025.
A altura, que é opcional, deve ser transmitida em PGN 129029.
A rota e a velocidade (ambas opcionais) devem ser transmitidas em PGN 129026.
A maior parte dos GPS NMEA 2000 devem ser compatível. A compatibilidade foi testada com:
Garmin GPS 19X NMEA 2000
Para ligar uma rede NMEA 2000 à porta VE.Can no dispositivo GX, que têm um conector diferente, temos duas soluções:
O cabo VE.Can para NMEA 2000. Que, ao inserir ou excluir o fusível, permite ou não alimentar a rede NMEA 2000 com o equipamento Victron. Tenha em atenção a advertência seguinte.
O adaptador 3802 VE.Can por OSUKL. A vantagem reside no facto de permitir conectar um dispositivo NMEA 2000 como um emissor de depósito numa rede VE.Can. Também consegue alimentar uma rede NMEA 2000 de baixa tensão diretamente a partir de um sistema Victron de 48 V.
Aviso e solução para sistemas de 24 V e 48 V
Embora todos os componentes Victron aceitem até uma entrada de 70 V nas ligações CAN-bus, alguns equipamentos NMEA 2000 não o fazem. Precisam de uma ligação NMEA 2000 de 12 V e por vezes funcionam com 30 V ou 36 V. Não se esqueça de consultar a ficha de dados de todo o equipamento NMEA 2000. Caso o sistema inclua um NMEA 2000 que precisa de uma tensão de rede inferior à tensão da bateria, consulte acima o adaptador VE.Can 3802 da OSUKL ou, em alternativa, instale o cabo VE.Can para NMEA 2000 sem o fusível e proporcione a alimentação adequada à rede NMEA 2000, utilizando, por exemplo, um cabo adaptador de alimentação NMEA 2000, que não é fornecido pela Victron. A porta VE.Can no dispositivo GX não precisa de alimentação externa para funcionar.
5.4. Assistência para o Gerador Fischer Panda
5.4.1. Introdução
Um gerador Fischer Panda pode ser ligado a um centro de comunicação GX, o que permite a sua monitorização e funcionamento, bem como o arranque e paragem automática.
O gerador deve estar ligado à porta VE.Can do dispositivo GX, que requer um módulo Fischer Panda SAE J1939.
5.4.2. Requisitos
Dispositivo GX com firmware v2.07 ou posterior
Gerador Fischer Panda, xControl ou iGenerator
Módulo CAN SAE J1939 Fischer Panda (número de peça 0006107)
FP-Bus Fischer Panda para adaptador VE.Can (número de peça 0023441)
Requisitos de firmware do Fischer Panda:
iControl (para o iGenerator): v2.17, no mínimo
Painel iControl: nenhum requisito mínimo
xControl (para os geradores de velocidade constante): 4V38, no mínimo
Painel xControl: 4V29
Módulo Fischer Panda SAE J1939 CAN: 2V05
Módulo trifásico Fischer Panda: 4V0b
5.4.3. Instalação e configuração
Ligar um Gerador Fischer Panda xControl
O diagrama seguinte mostra como ligar um gerador Fischer Panda xControl.
 |
Ligar um Gerador Fischer Panda iControl
O diagrama seguinte mostra como ligar um gerador Fischer Panda iControl.
 |
5.4.4. Monitorização e configuração por dispositivo GX
Importante
Importante: O funcionamento do gerador só é possível e permitido quando o painel xControl ou o iControl estão ligados.
Certifique-se de que, em Definições → Serviços, o perfil do CAN-bus selecionado é «VE.Can & Lynx Ion BMS (250kbit/s)». É a predefinição e suporta NMEA 2000. |  |
Depois de concluir toda a cablagem e efetuar a configuração corretamente, o Fischer Panda aparece na lista de dispositivos: |  |
Aceder no dispositivo Fischer Panda no menu revela uma página como esta: Tenha em conta que inclui um interruptor de ligar/desligar, bem como a possibilidade de visualizar informação do estado e os principais parâmetros de CA: tensão, corrente e energia. |  |
A temperatura do motor, as r.p.m. e as informações adicionais estão disponíveis se aceder ao submenu Motor. |  |
5.4.5. Ligar/desligar o gerador
Para além do arranque/paragem manual e da monitorização, existe também uma função automática. Tem a mesma seleção abrangente de opções que a função de arranque/paragem do alternador associada ao relé GX. Consulte a secção GX - Ligar/desligar o gerador de forma automática neste manual para mais informação.
5.4.6. Manutenção
Sempre que efetuar a manutenção no gerador, certifique-se de que o desliga no painel de controlo Fischer Panda. Isto desativa a função de arranque automático Fischer Panda e garante que o gerador não vai ser ligado remotamente - por um Cerbo GX, por exemplo.
Quando a manutenção estiver concluída, certifique-se de que ativa novamente a funcionalidade de arranque automático. Pode fazer isso no painel de controlo Fischer Panda no menu de Gerador de menus → Arranque automático → Ligar / Desligar.
5.4.7. Aplicação MFD
A aplicação Marine MFD HTML5 (consulte a secção Integração Marine MFD por aplicação) também contém um elemento que permite monitorizar e controlar o gerador Fischer Panda:
5.4.8. Resolução de problemas
P: O modo do gerador está definido em «On» (ligar) ou «Auto Start/Stop» (arranque/paragem automático), mas o gerador não arranca/funciona.
R: Certifique-se de que a função de arranque automático Fischer Panda está ativada; isto permite ao GX controlar o ligar/desligar remoto do gerador. Pode encontrar esta opção no painel de controlo no menu de Gerador → «Autostart» (arranque automático) → «Turn on / off» (ligar / desligar).
Se estiver a tentar ligar manualmente o grupo gerador, aparece uma mensagem o texto «AutoStart functionality is currently disabled» (a funcionalidade AutoStart está desativada neste momento); deve ativar esta função no painel do grupo gerador para o ligar a partir deste menu. |  |
Se o arranque/paragem automática do gerador estiver ativado, apresenta o erro n.º 1 «Remote switch control» (controlo remoto desativado) na página Arranque/paragem automática. |  |
5.5. Ligar os sensores de nível do depósito às entradas de GX Tank
As entradas do nível do depósito são resistivas e devem ser ligadas a um emissor do depósito resistivo. A Victron não comercializa emissores do depósito. As ligações do sensor de depósito integrado não são compatíveis com os sensores do tipo mA ou 0-5 V, pelo que necessitarão de acessórios adicionais ou deverão ser substituídos por um sensor resistivo.
Os sensores são ativados (e desativados) no menu E/S (Definições → E/S → Entradas analógicas) das definições do dispositivo GX. Depois de ativados, o depósito aparece na Lista de Dispositivos com opções para personalizar as definições da instalação específica.
 |  |
Defina a unidade de volume (metros cúbicos, litros, galão imperial ou norte-americano) e a capacidade do depósito. Também é possível configurar formas personalizadas para depósitos não lineares, com 10 variações como, p. ex., 50 % do sensor é igual a 25 % do volume e 75 % do sensor é igual a 90 % do volume.
 |  |
As portas do nível do depósito podem ser configuradas para funcionar com os emissores europeus (0 Ω a 180 Ω) ou norte-americanos (240 Ω a 30 Ω); ou então pode configurar um intervalo de resistência personalizado entre 0 Ω e 300 Ω (precisa de «firmware» v2.80 ou superior).
Pode configurar o tipo de fluido do depósito como combustível, água doce, águas residuais, viveiro, óleo, águas negras (esgoto), gasolina, GPL, gasóleo, GNL, óleo hidráulico e água bruta e também definir um nome personalizado.
 |  |
Pode ser definido e ativado um alarme de nível baixo ou alto separado para cada sensor do depósito.
 |  |
Os dados do nível do depósito são enviados ao Portal VRM, visualizados no ecrã de resumo da embarcação e da caravana (se estiver ligado e ativado) e podem ser utilizados como um ativador para o relé quando estiver configurado como «bomba de depósito». Os níveis de depósito podem ser monitorizados em vários outros locais no ambiente GX:
Lista de dispositivos do dispositivo GX
Menu de resumo do sensor do dispositivo GX
Resumo gráfico do dispositivo GX
Painel de instrumentos VRM
Widgets do menu avançado VRM
Widgets da aplicação VRM
 |  |
A fixação física das sondas do depósito requer uma ponteira ou uma extremidade de cobre exposta de, pelo menos, 10 mm+ inserida no conector do bloco de terminal amovível. Após uma fixação correta, deve utilizar a aba laranja se quiser remover o fio preso.
5.6. Aumentar o número de entradas do depósito usando vários dispositivos GX
5.6.1. Introdução
O número de entradas de depósito num dispositivo GX, como o Cerbo GX e Venus GX, pode ser ampliado conectando vários dispositivos GX numa rede VE.Can. Para fazer isto, deve designar um dispositivo GX como «principal» e os outros como «secundários». A forma de fazer isto na prática é explicada abaixo.
Não existe um limite prático para o número de dispositivos GX que podem ser utilizados, exceto para o número de endereços de origem disponíveis numa rede VE.Can, que é de 252 endereços. Por exemplo, um Cerbo GX com quatro entradas de depósito utiliza até cinco endereços: um para si e um para cada entrada de depósito.
5.6.2. Requisitos
Ative apenas as definições MQTT (parte da integração da aplicação MFD) num dos dispositivos GX e não em vários.
Ligue apenas o dispositivo GX principal à rede Ethernet - não ligue os restantes. A aplicação MFD em MFD Marítimos não foi concebida para funcionar com vários dispositivos GX numa rede Ethernet.
Caso esteja a utilizar o protocolo Modbus TCP: Ative o Modbus TCP em apenas um dos dispositivos GX.
Ligue apenas o dispositivo GX principal ao VRM; também vai transmitir os níveis do depósito recebidos das unidades secundárias.
Recomendamos ligar todos os produtos VE.Bus e VE.Direct ao dispositivo principal GX. A ligação através de um dispositivo secundário funciona, mas tem limitações. Por exemplo, a configuração remota não funciona, o controlo DVCC também não vai funcionar e as atualizações remotas do firmware também não são possíveis. A ampliação das portas VE.Direct através de USB proporciona uma funcionalidade completa, sendo, portanto, o método recomendado. Pode encontrar mais informações no capítulo Alimentação do Cerbo GX.
5.6.3. Configuração passo a passo
Primeiro, em todos os dispositivos GX, configure todas as entradas de depósito em Definições → E/S → Entrada Analógica; ative apenas as entradas em utilização e desative as restantes.
Na Lista de Dispositivos → Entrada de Depósito → Dispositivo → Nome: nomeie cada entrada de depósito, isto é, Água doce 1, Água cinzenta SB, Bombordo gasóleo e assim por diante.
Esta é a única maneira de se certificar de que consegue distingui-los quando estiverem todos conectados.
Conecte cada dispositivo GX na porta VE.Can e certifique-se de que coloca terminais em ambas as extremidades.
Não é preciso alimentar a rede VE.Can externamente: apesar de os dispositivos GX não alimentarem a rede VE.Can, alimentam os seus próprios circuitos internos de CAN.
Agora, em cada dispositivo GX, aceda a Definições → Serviços → VE.Can e aí:
Verifique se o perfil selecionado é VE.Can e Lynx Ion BMS (250 kbit/s) ou VE.Can e CAN-bus BMS (250 kbit/s)

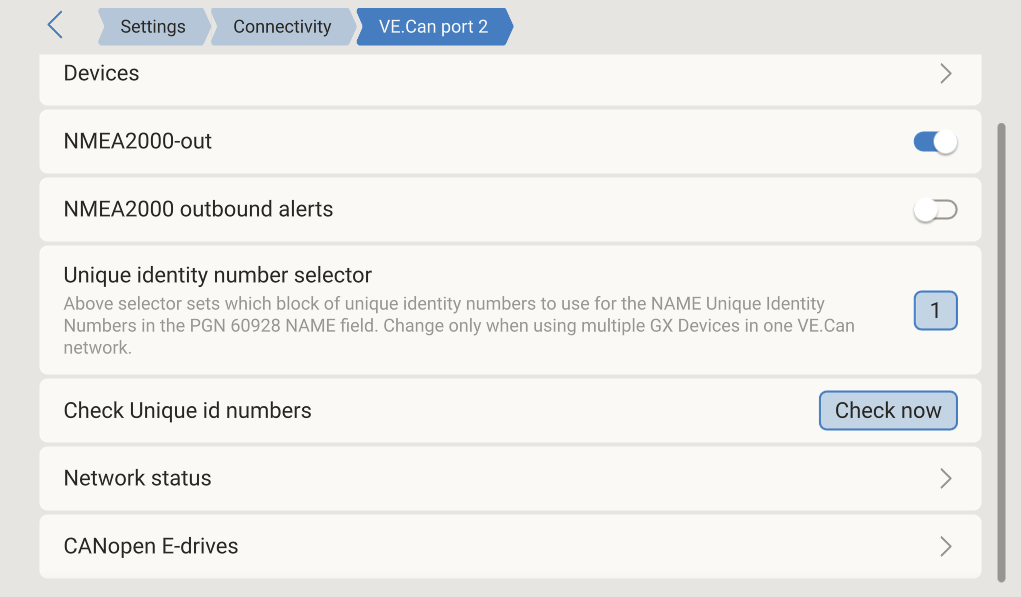

Ative a funcionalidade de saída NMEA 2000 em todos os dispositivos GX
Atribua a cada dispositivo GX o seu próprio número único
Use a funcionalidade Verificar os Números de Identificação únicos para se certificar de que tudo correu bem
Por último, no dispositivo GX principal, verifique se todos os sensores aparecem na Lista de Dispositivos e funcionam corretamente.
5.7. Ligar emissores do depósito NMEA 2000 de terceiros
Um emissor de depósito NMEA 2000 de terceiros deve cumprir os seguintes requisitos para ser visível no dispositivo GX:
Transmite o PGN Nível de Fluido NMEA 2000, 127505
A classe de dispositivo NMEA 2000 deve ser Geral (80), em combinação com o código de função Transdutor (190) ou Sensor (170). Ou a classe de dispositivo NMEA 2000 deve ser Sensores (75), em combinação com a função Nível de Fluido (150).
Uma função única que comunica vários Níveis de Fluido não é compatível atualmente.
Para alguns emissores do depósito, também é possível configurar a capacidade e o tipo de fluido nos menus do dispositivo GX - por exemplo, o Maretron TLA100. Esta funcionalidade pode estar disponível com outros emissores de outros fabricantes e vale a pena experimentar.
Emissores de depósito NMEA 2000 compatíveis testados:
Maretron TLA100
Maretron TLM100
Sensor de nível de fluido de combustível-0 PK Navico, peça n.º 000-11518-001. Importa notar que necessita de um visor Navico para configurar a capacidade, o tipo de fluido e outros parâmetros do sensor. Consulte o aviso de voltagem abaixo.
Oceanic Systems (UK) Ltd (OSUKL) - 3271 Emissor do tanque volumétrico Caso não funcione, é necessário atualizar o firmware. Contacte a OSUKL se for necessária a atualização. Consulte o aviso de voltagem abaixo.
Oceanic Systems UK Ltd (OSUKL) - 3281 Emissor de nível de água. Consulte o aviso de voltagem abaixo.
Provavelmente outros dispositivos também funcionam. Se conhecer um que funcione corretamente, contacte-nos através de Comunidade -> Modificações.
Para ligar uma rede NMEA 2000 à porta VE.Can no dispositivo GX, que têm um conector diferente, dispomos de duas soluções:
O cabo VE.Can para NMEA 2000. Que, ao inserir ou excluir o fusível, permite ou não alimentar a rede NMEA 2000 com o equipamento Victron. Tenha em atenção a advertência seguinte.
O adaptador 3802 VE.Can por OSUKL. A vantagem reside no facto de permitir conectar um dispositivo NMEA 2000 como um emissor de depósito numa rede VE.Can. Também consegue alimentar uma rede NMEA 2000 de baixa tensão diretamente a partir de um sistema Victron de 48 V.
Aviso e solução para sistemas de 24 V e 48 V
Embora todos os componentes Victron aceitem até uma entrada de 70 V nas ligações CAN-bus, alguns equipamentos NMEA 2000 não o fazem. Precisam de uma ligação NMEA 2000 de 12 V e por vezes funcionam com 30 V ou 36 V. Não se esqueça de consultar a ficha de dados de todo o equipamento NMEA 2000. Se o sistema incluir um dispositivo NMEA 2000 que precise de uma tensão de rede inferior à tensão da bateria, consulte o adaptador 3802 VE.Can por OSUKL. Ou, em alternativa, instale o cabo VE.Can para NMEA 2000 sem fusível e proporcione uma alimentação adequada à rede NMEA 2000 usando, por exemplo, um cabo de adaptador elétrico NMEA 2000 (não fornecido pela Victron). A porta VE.Can no dispositivo GX não precisa de alimentação externa para funcionar.
5.8. Sensores ultrassónicos Bluetooth Mopeka
A compatibilidade para o sensor Mopeka foi adicionada ao Venus OS. Estes sensores ultrassónicos utilizam BLE (Bluetooth de Baixa Energia) Esta tecnologia sem fios permite ligar os dispositivos em rede num raio de cerca de 10 m, ao mesmo tempo que consomem significativamente menos energia em comparação com a tecnologia Bluetooth normal.
Os sensores Mopeka dispõem de uma deteção ultrassónica para depósitos pressurizados e não pressurizados e para vários produtos. Consoante o modelo, os sensores são instalados no fundo ou no topo do modelo. O nível de líquido, a temperatura e a tensão da bateria do sensor são transmitidos sem fios para o dispositivo GX.
Sensores Mopeka compatíveis
Sensor Mopeka | Observações |
|---|---|
Mopeka Pro Check H2O | |
Mopeka Pro Check LPG | |
Mopeka Pro Check Universal | Requer Venus OS v3.14, no mínimo |
Mopeka TD40 / TD 200 | |
Mopeka Pro Plus | |
Mopeka Pro 200 |
Nota
Somente os sensores na lista são compatíveis. Outros sensores Mopeka, mesmo que tenham Bluetooth, não são compatíveis.
Para ligar os sensores Mopeka ao dispositivo GX através de Bluetooth, este deve dispor da funcionalidade de Bluetooth. Alguns produtos GX já incluem Bluetooth, todos os outros podem ser facilmente modificados usando um adaptador Bluetooth USB comum (consulte o resumo da gama de produtos Victron GX para produtos GX com Bluetooth integrado).
No entanto, um adaptador USB Bluetooth adicional, também para os dispositivos GX com Bluetooth integrado, permite a transferência limitada de rádio Bluetooth (através de uma extensão de cabo USB) próximo de outros dispositivos Bluetooth compatíveis que, de outra forma, não seriam acessíveis.
Considere as unidades Cerbo GX fabricadas até e que incluem o número de série HQ2207; A ligação Bluetooth integrada é desativada quando temperatura interna do CPU superar 53 ºC (influenciada pela carga e/ou pela temperatura ambiente). Para um funcionamento fiável, é necessário utilizar um adaptador USB Bluetooth. Os dispositivos fabricados posteriormente (HQ2208 e seguintes) não necessitam de um adaptador USB Bluetooth adicional. Esta limitação não se aplica ao Cerbo-S GX.
Adaptadores Bluetooth USB que foram testados e que funcionam:
Adaptador USB Bluetooth | ||||
|---|---|---|---|---|
Insignia (NS-PCY5BMA2) | Logilink BT0037 | TP-Link UB400(UN) | Kinivo BTD-400 | Adaptador Bluetooth USB Ideapro 4.0 |
Ewent EW1085R4 | Laird BT820 | Laird BT851 | - | - |
Uma lista de adaptadores adicionais que também estão em testes, bem como adaptadores que foram testados e que não funcionam, está disponível aqui: Comunidade Victron.
5.8.1. Instalação
A instalação do sensor Mopeka é muito simples. Primeiro, no entanto, o sensor deve ser instalado de acordo com as instruções de instalação do Mopeka e configurado através da aplicação Mopeka Tank (disponível no Google Play e na Apple App Store). Depois a instalação e a configuração são feitas no dispositivo GX, conforme descrito abaixo.

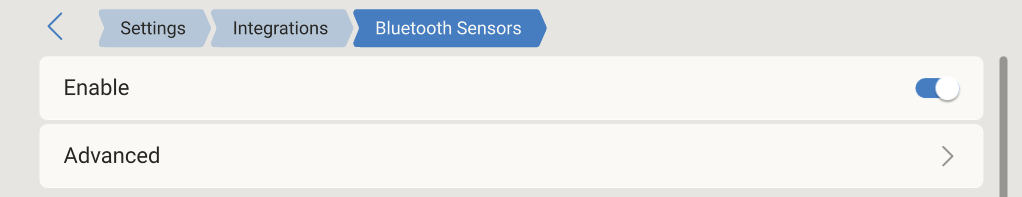

Certifique-se de que o Bluetooth está ativado no menu de sensores do Bluetooth (ativado por predefinição).
Vá a Definições → I/O → menu dos sensores do Bluetooth.
Mova o deslizador de ativação para a direita para ativar os sensores do Bluetooth.
Para encontrar o seu sensor Mopeka, desloque-se para até o visualizar.
Para ativar o sensor, mova o deslizador para a direita. Agora deve aparecer na Lista de dispositivos.
Repita os passos 1..5 para mais do que um sensor.
5.8.2. Configuração
Vá ao menu Lista de dispositivos.
Navegue e selecione o sensor adequado.
Prima a tecla de seta para a direita ou a barra de espaço nesse sensor para abrir o menu de configuração do sensor.
Navegue até à configuração e prima novamente a tecla de seta para a direita ou a barra de espaço para abrir o menu de configuração dos sensores.
No menu de configuração pode alterar a capacidade do depósito, selecionar o tipo de líquido e a unidade de volume, configurar os valores de calibração para os níveis de depósito vazio e cheio e ler o valor atual do sensor.
Após a configuração, volte ao menu de visão geral do sensor.
Navegue, selecione o dispositivo e prima novamente a tecla de seta para a direita ou a barra de espaço para abrir o menu de definições do dispositivo.
No menu do dispositivo pode atribuir um nome personalizado ao sensor e ler algumas informações adicionais sobre o dispositivo.
Repita os passos 1..8 se quiser configurar os sensores adicionais.
5.8.3. Monitorização do nível do depósito
 |  |
Os níveis dos depósitos podem ser monitorizados em vários locais no ambiente GX:
Lista de dispositivos do dispositivo GX
Menu de visão geral do sensor do dispositivo GX
Resumo gráfico do dispositivo GX
Painel de instrumentos VRM
Widgets do menu avançado VRM
Widgets da aplicação VRM
|  |
5.9. Compatibilidade do regulador do alternador WS500 Wakespeed
5.9.1. Introdução
O WS500 é um regulador externo do alternador inteligente com comunicação CAN-bus e NMEA 2000, sendo especialmente aplicável em aplicações Marítimas e RV. O Wakespeed WS500 é suportado pelo Venus OS e oferece a possibilidade de monitorizar o desempenho dos alternadores mediante um dispositivo GX.
5.9.2. Requisitos
Os requisitos necessários para integrar o WS500 são:
«Firmware» VenusOS v2.90 ou superior instalado no seu dispositivo GX
«Firmware» Wakespeed WS500 2.5.0 ou superior instalado no controlador WS500
O WS500 tem de ser ligado à porta VE.Can do dispositivo GX. Não é possível monitorizar o WS500 se estiver ligado à porta BMS-Can de um Cerbo GX.
5.9.3. Ligar o WS500 à VE.Can
Ambos, o WS500 e a VE.Can, utilizam conectores RJ45 para as respetivas portas CAN.
No entanto, ambos têm diferentes grupos de pinos. Isto significa que não pode ser utilizado um cabo de rede normal (cabo UTP reto). É necessário um cabo cruzado. Este cabo cruzado deve ser feito por si. O diagrama seguinte mostras os pinos dos dois dispositivos.
Os pinos importantes são o pino 7 e o pino 8 para CAN-H e CAN-L no lado VE.Can e o pino 1 e 2 para CAN-H e CAN-L no lado WS500.
Por isso, é necessário um cabo no qual os pinos 1 e 2 de um lado estejam ligados ao pino 7 e ao pino 8 do outro lado. O pino 7 vai para o pino 1 e o pino 8 para o pino 2.
O conector RJ45 com os pinos 7 e 8 numa extremidade liga-se à porta VE.Can do dispositivo GX. A outra extremidade do cabo com os pinos 1 e 2 é conectada ao controlador WS500. Ambos os lados devem ter terminais.
As cores dos cabos não são importantes para o cabo que fabricar. O Wakespeed também oferece um cabo configurado preparado com um conector RJ45 azul numa extremidade que deve ser ligado à porta VE.Can.
Nota
Tenha em conta que os terminais negros fornecidos pela Wakespeed e os terminais azuis fornecidos pela Victron não são intercambiáveis. Portanto, insira o terminal Victron no lado Victron da rede e insira o terminal Wakespeed no Wakespeed.
5.9.4. Exemplo de cablagem
O exemplo abaixo mostra uma vista geral da cablagem recomendada com base numa instalação com um Lynx Smart BMS, distribuidores Lynx e um Cerbo GX.
A colocação correta da derivação «shunt» do alternador (não confundir com a derivação «shunt» do BMV ou do SmartShunt é importante para a ligação apropriada do fio sensor de corrente.
Para obter a cablagem completa entre o WS500 e o alternador, consulte o manual do WS500 e do alternador.
5.9.5. «Interface» do utilizador do dispositivo GX para WS500
Quando o WS500 estiver ligado ao dispositivo GX, a lista de dispositivos contém uma entrada para o regulador.
O menu WS500 proporciona as seguintes informações e dados:
Saída: tensão, corrente e potência, conforme comunicado pelo regulador do alternador
Temperatura: a temperatura do alternador medida pelo sensor de temperatura WS500
Estado: o estado de carregamento do WS500
Desligado quando não está a carregar
Carga inicial, Absorção ou Flutuação quando o WS500 estiver a utilizar o seu próprio algoritmo de carga
Controlo Externo quando controlado por um BMS, como o sistema Lynx Smart BMS
Estado da rede:
Independente, se o regulador estiver a funcionar sozinho
Mestre de Grupo, quando está a proporcionar objetivos de carga para outro dispositivo WS500
Escravo, quando está a receber instruções de carga de outro dispositivo, como um WS500 ou um BMS
Erro: indica qualquer estado de erro possível do WS500. Os detalhes de todos os códigos de erro e mensagens podem ser encontrados no guia de Configuração e Comunicação Wakespeed. Consulte também o erro #91 e o erro #92 no apêndice
Acionamento de Campo: relatório sobre a % do acionamento de campo que está a ser enviado pelo WS500 ao alternador na ligação de campo
Velocidade: a velocidade em RPM a que o alternador roda. Relatado pela alimentação do estator e se estiver errado pode ser ajustado definindo a opção Polos Alt na linha de configuração do Wakespeed SCT
Velocidade do Motor: relatado em RPM. Relatado pelo
cálculo baseado na velocidade do alternador e na relação de transmissão Eng/Alt, conforme definido pelo SCT,
pela linha de configuração NMEA 2000, se o WS500 estiver a receber RPM de motor de PGN127488
J1939, se o WS500 estiver a receber RPM de motor de PGN61444
Também é possível para criar um nome personalizado para o WS500 no menu de Dispositivo. Isto ativa o WS500 para atualizar a linha de configuração $SCN do regulador.
 |  |  |
5.9.6. Dados WS500 no portal VRM
Os dados WS500 que podem ser apresentados no nosso portal VRM são a corrente, a tensão e a temperatura.
Atualmente estão disponíveis três «widgets» no VRM
«Widget» personalizado VRM que mostra a tensão, a corrente e a temperatura do WS500
5.9.7. Resolução de problemas e perguntas frequentes
Para mais ajuda e resolução de problemas, contacte diretamente a assistência da Wakespeed.
Código de erro #91 e #92
O Venus OS vai relatar todos os erros que possam ser gerados pelo WS500, conforme definido no Guia de Comunicações e Configuração Wakespeed. Nos sistemas com BMS integrado, os seguintes erros são críticos enquanto os eventos estiverem ativos e exijam uma atenção especial.
#91: Lost connection with BMS
O WS500 perdeu a comunicação com o BMS e passa para o modo inicial configurado. Quando a comunicação for restaurada com o BMS, este regressa ao seguimento dos objetivos de carga definidos pelo BMS.
#92: ATC disabled through feature IN
O BMS assinalou um evento de desconexão do carregamento através da função no cabo e o WS500 reverteu para um estado de desligado.
Os dados atuais e de energia não são visualizados no menu do dispositivo WS500
Isto não constitui um problema e simplesmente está relacionado com a forma como o sistema está instalado e a função prevista.
Sem derivação shunt do alternador[1] instalada
Derivação shunt do alternador instalada, mas não configurada corretamente. Verifique a definição ShuntAtBat e a definição Ignorar Sensor com as ferramentas de configuração Wakespeed.
[1] A derivação shunt do alternador pode ser instalada em série com o alternador para proporcionar a leitura da corrente e da potência de saída do alternador. Os cabos do sensor são conectados diretamente ao WS500. Este é uma função opcional apenas para visualização. Se a derivação shunt não estiver instalada, o dispositivo GX vai mostrar outros dados do alternador, como % de campo e tensão de saída, etc., mas não a corrente e a potência de saída do alternador.
FAQ
P1: A corrente de saída do alternador (se for realmente medida) é utilizada para algo que não seja apenas visualização?
R1: Por enquanto, tem apenas uma função de visualização. Eventualmente no futuro haverá integração DVCC, na qual o dispositivo GX controla a quantidade de corrente gerida pelo WS500 e então o dispositivo GX divide a corrente de carga pretendida entre o WS500 e, por exemplo, o MPPT.
P2: Para que serve a corrente de saída da bateria e pode ser lida através de Can-bus por um Lynx Smart BMS, outros monitores de bateria ou até um dispositivo GX?
R2: Sim, a corrente pode ser lida por Can-bus e Lynx Smart BMS.
Neste caso, a derivação shunt WS500 pode ser configurada para o alternador e, deste modo, comunicar a quantidade de corrente que o alternador está a produzir. A corrente do Lynx Smart BMS é utilizada pelo WS500 para garantir que a bateria recebe apenas o que precisa. Então, se a bateria solicitar 100 A e o WS500 comunicar 200 A no alternador, 100 A são utilizados para suportar as cargas. Proporciona um cálculo muito aperfeiçoado para a carga CC.
P3: Se o sistema incluir um BMS Lynx Smart, existem recomendações de cablagem?
R3: Sim. Criámos exemplos de sistemas alargados que mostram a cablagem completa e que foram suplementados com informações adicionais importantes. Por exemplo, um sistema de catamarã com dois WS500 ou um sistema equipado com um alternador adicional controlado por um WS500. Estes exemplos podem ser utilizados como base para o seu próprio sistema.
Os exemplos de sistema podem ser descarregados a partir da página de produto de Lynx Smart BMS.
P4: Se o sistema não incluir um Lynx Smart BMS, qual é a cablagem recomendada?
R4: O Wakespeed proporciona um guia de início rápido que mostra como configurar o regulador com interruptores DIP e um resumo de todas as ligações da cablagem no feixe de cabos da unidade.
O manual do produto WS500 inclui diagramas de cablagem adicionais que mostram em detalhe como o feixe elétrico está conectado.
Tenha em conta que a derivação shunt deve ser conectada à bateria e o WS500 configurado com a derivação shunt na bateria.
5.10. Sensores de temperatura Ruuvi «Bluetooth» sem fios
O sensor Ruuvi apresenta a temperatura, a humidade e a pressão atmosférica transmitidas sem fios para o dispositivo GX através de Bluetooth.
Para ligar os sensores Ruuvi ao dispositivo GX através de Bluetooth, este necessita da funcionalidade Bluetooth. Alguns produtos GX já incluem Bluetooth, todos os outros podem ser facilmente modificados usando um adaptador Bluetooth USB normal (consulte o resumo da gama de produtos Victron GX para produtos GX com Bluetooth integrado).
No entanto, um adaptador USB Bluetooth adicional, também para os dispositivos GX com Bluetooth integrado, permite a transferência limitada de rádio Bluetooth (através de uma extensão de cabo USB) próximo de outros dispositivos Bluetooth compatíveis que, de outra forma, não seriam acessíveis.
Tenha em conta que as unidades Cerbo GX fabricadas até e incluindo o número de série HQ2207: A ligação Bluetooth integrada é desativada quando temperatura interna do CPU superar 53 ºC (com a influência da carga e/ou da temperatura ambiente).Para um funcionamento fiável, é necessário utilizar um adaptador USB-Bluetooth. Os dispositivos fabricados posteriormente (HQ2208 e seguintes) não necessitam de um adaptador Bluetooth USB adicional. Esta limitação não se aplica ao Cerbo-S GX.
Adaptadores Bluetooth USB externos que foram testados e que funcionam:
Adaptador USB Bluetooth | ||||
|---|---|---|---|---|
Insignia (NS-PCY5BMA2) | Logilink BT0037 | TP-Link UB400(UN) | Kinivo BTD-400 | Adaptador Bluetooth USB Ideapro 4.0 |
Ewent EW1085R4 | Laird BT820 | Laird BT851 | - | - |
Uma lista dos adaptadores adicionais que também estão em testes, bem como adaptadores que foram testados e que não funcionam, está disponível nesta discussão de comunidade:
Procedimento de instalação
Certifique-se de que o Bluetooth está ativado no menu Bluetooth (ativado por predefinição).
Aceda ao menu Definições → E/S → Sensores Bluetooth e depois clique em Ativar para ativar os sensores de temperatura Bluetooth.
Os sensores Ruuvi são fornecidos com uma patilha amovível de plástico. Isto evita que se descarreguem enquanto se encontram na prateleira. Puxe a patilha de plástico para fora e a unidade começa a transmitir a informação da temperatura.

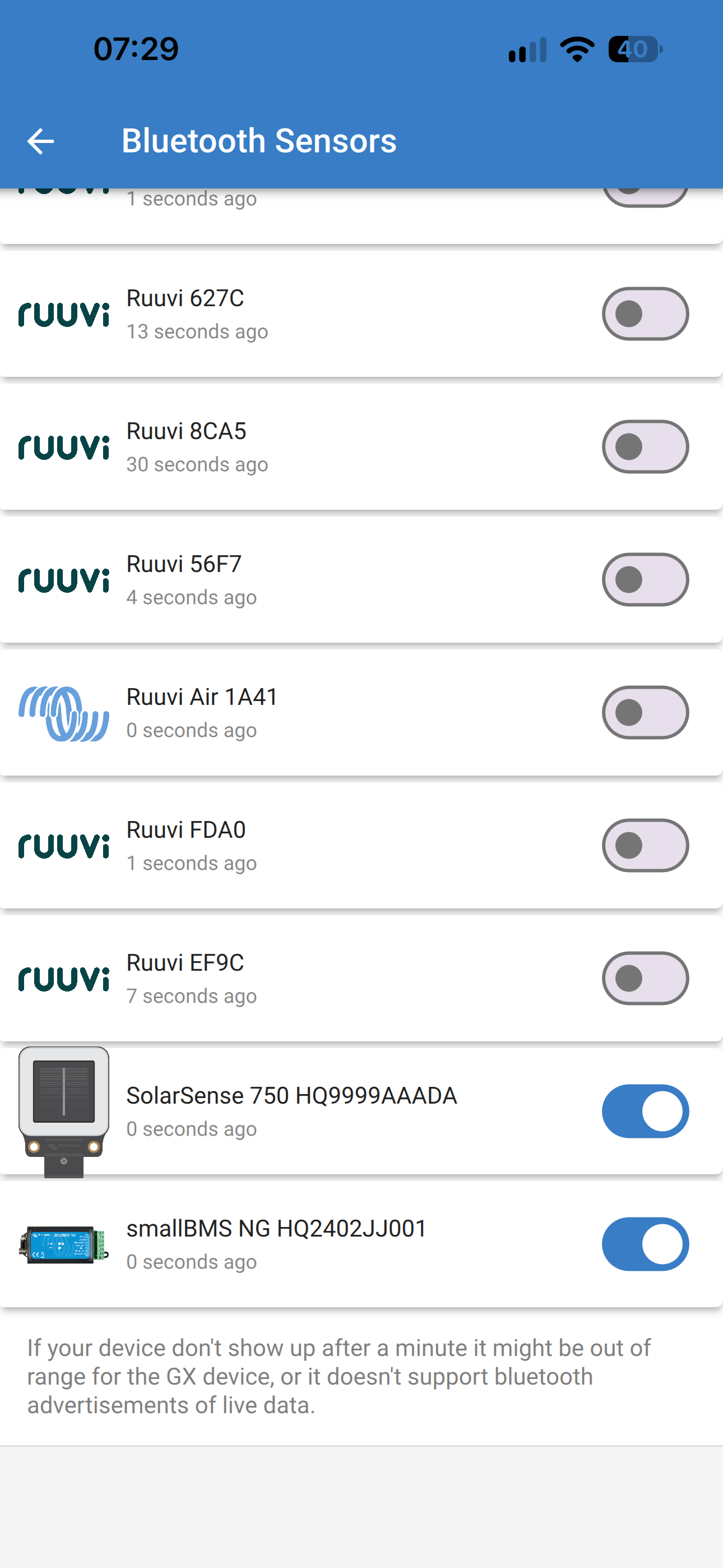

O sensor deve aparecer no menu, «Ruuvi ####», com uma ID de dispositivo hexadecimal 4, para ativar o sensor Ruuvi específico.

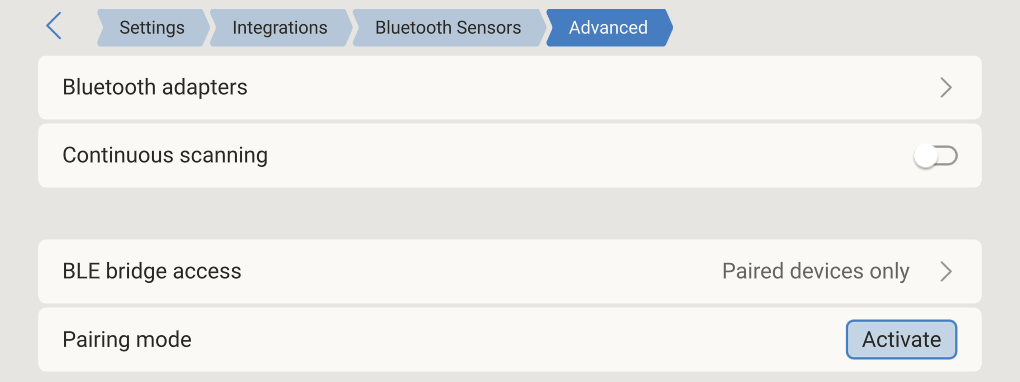

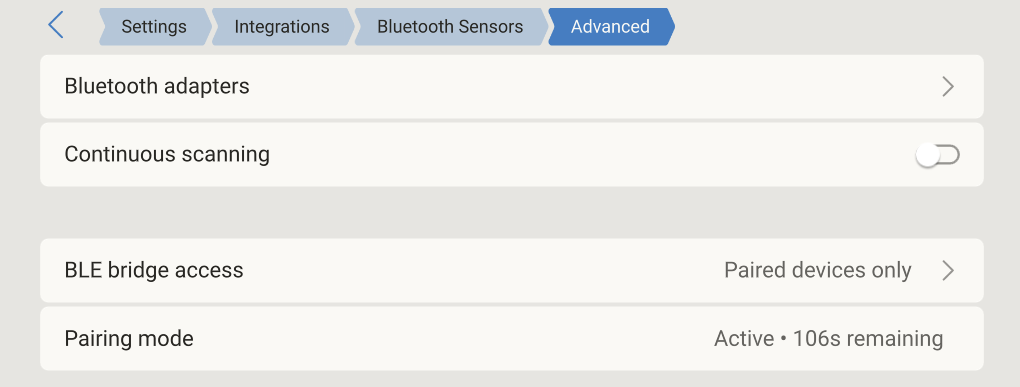

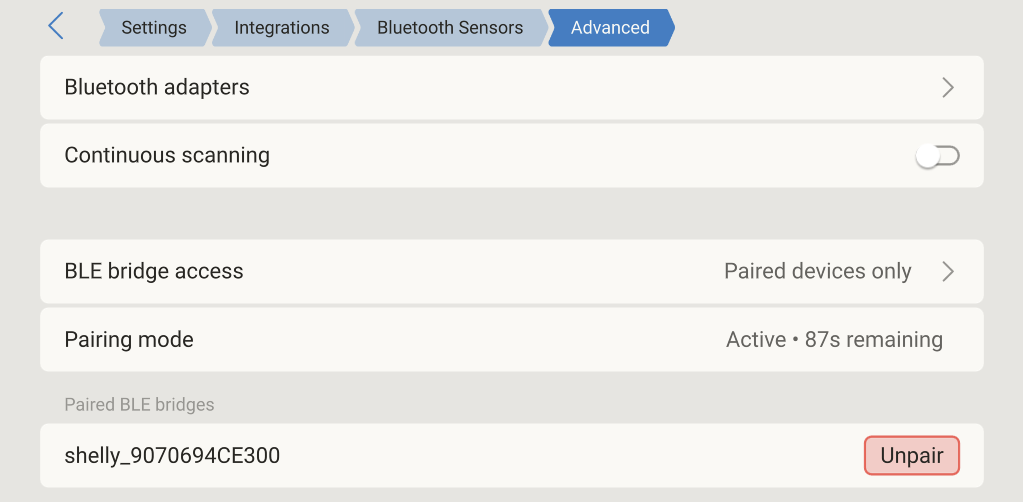

O submenu Adaptadores Bluetooth visualiza uma lista dos disponíveis. A opção de menu Análise Contínua procura permanentemente novos sensores Bluetooth. Tenha em conta que esta opção afeta o desempenho WiFi do dispositivo GX. Ative esta opção apenas se necessitar de procurar novos sensores Bluetooth. Caso contrário, deixe esta opção desativada.
 |  |
Se tiver vários sensores, pode ser necessário escrever fisicamente esta ID do dispositivo no próprio invólucro do sensor para manter o registo.
O sensor agora deve estar visível no menu principal - por predefinição, está identificado como «Sensor de temperatura genérico (##)».

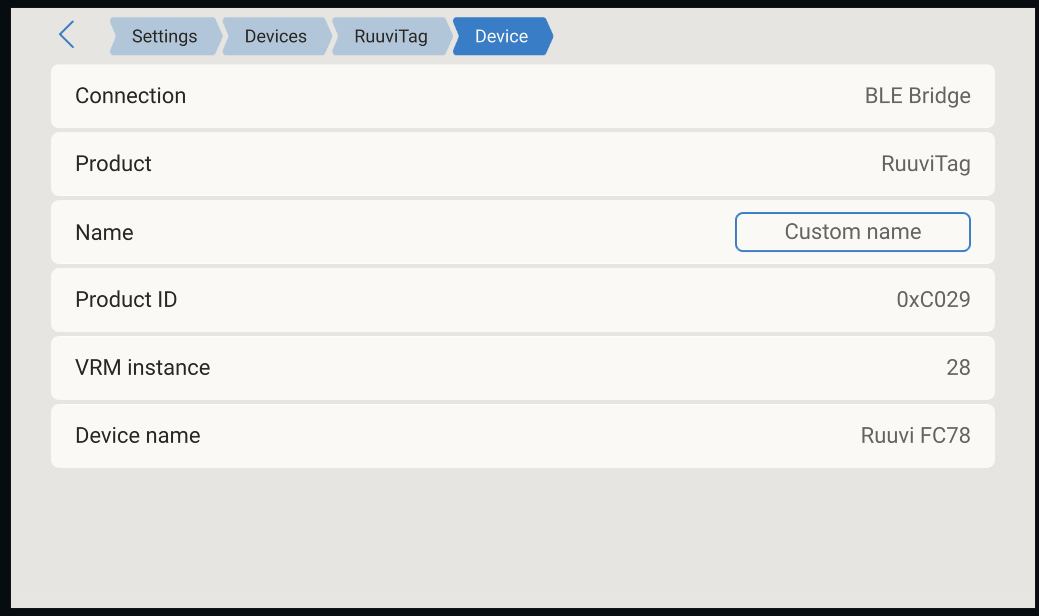

No menu do sensor de temperatura também pode ajustar o tipo e definir um nome personalizado.
Duração e estado da bateria para sensores Ruuvi:
Os sensores Ruuvi usam uma pilha de botão de lítio CR2477 3V substituível, com uma duração estimada superior a 12 meses, dependendo da temperatura ambiente.
Informações sobre a bateria:
A tensão e o estado da bateria interna são visualizados no menu do sensor.
Indicadores de estado da bateria:
Estado de OK: Tensão da bateria ≥ 2,50 V
Estado da bateria fraca do sensor: Tensão da bateria ≤ 2,50 V
Advertência de bateria fraca:
Aparece uma advertência de bateria fraca na Consola Remota. Se o dispositivo GX comunicar com o VRM, a advertência também aparece aqui.
O limiar de advertência depende da temperatura:
Menos de 20 ºC: O limiar é de 2,0 V.
De -20 ºC a 0 ºC: O limiar é de 2,3 V.
Mais de 20 ºC: O limiar é de 2,5 V.
É possível atualizar o «firmware» para o Ruuvi com a sua aplicação separada para telemóvel, embora isto não seja necessário, exceto se estiver a ter problemas.
5.11. Ligar os sensores de Irradiância Solar IMT, de Temperatura e de Velocidade do Vento
A Ingenieurbüro Mencke & Tegtmeyer GmbH (IMT) oferece uma gama de modelos do sensor de irradiância de silicone digital nasérie Si-RS485 que são compatíveis com um dispositivo GX da Victron.
Compatibilidade
Os sensores opcionais/adicionais da temperatura do módulo externo, da temperatura ambiente e da velocidade do vento também são compatíveis.
Os sensores externos adicionais/opcionais também são ligados ao sensor de irradiância solar com fichas pré-instaladas ou pré-cablados ao sensor de irradiância solar (apenas módulo externo e temperatura ambiente). Quando os sensores externos são ligados através de um sensor de irradiância solar apropriado, todos os dados de medição são transmitidos ao dispositivo GX através de um cabo de interface.
Cada sensor de irradiância solar na série Si-RS485 tem uma capacidade diferente em relação aos sensores externos (ou vem com um sensor externo pré-cablado), pelo que deve considerar cuidadosamente quaisquer requisitos / projetos futuros antes da compra inicial.
Também é possível ligar um sensor de temperatura do módulo IMT Tm-RS485-MB independente (visível como «temperatura da célula») ou um sensor da temperatura ambiente IMT Ta-ext-RS485-MB (visível como «temperatura externa») diretamente ao dispositivo GX , sem um sensor de irradiância solar, ou em adição a um.
Funcionamento
Os sensores de irradiância solar da série IMT Si-RS485 funcionam com a interface elétrica RS485 e o protocolo de comunicação RTU Modbus.
O dispositivo Victron GX deve executar a versão 2.40 ou posterior.
Os sensores IMT com versões de firmware anteriores à v1.53 são compatíveis; para obter mais informações sobre isto, contacte a IMT.
A ligação física com o dispositivo Victron GX faz-se através da porta USB e requer um cabo de interface Victron RS485 para USB.
Uma fonte de energia CC externa adequada (de 12 VCC a 28 VCC) também é necessária; o sensor não é alimentado através de USB.
Os modelos IMT recentes apresentam um segundo sensor de temperatura que também é compatível.
Ligações dos cabos
O esquema no guia de instalação abaixo mostra a configuração da cablagem numa instalação típica.
 |
Conexões de cabo
Si-Sensor | Interface RS485 para USB Victron | Sinal |
|---|---|---|
Castanho | Laranja | RS485 Dados A + |
Laranja | Amarelo | RS485 Dados B - |
Vermelho | - | Alimentação Pos - de 12 VCC a 28 VCC |
Negro | Alimentação Neg/Ter - 0 VCC | |
Negro (espesso) | - | Terra / Blindagem de Cabo / PE |
- | Vermelho | Alimentação Pos - 5 VCC (não utilizado) |
- | Negro | Alimentação Neg/Ter - 0 VCC (não utilizado) |
Castanho | Terminal 1 - 120R (não utilizado) | |
Verde | Terminal 2 - 120R (não utilizado) |
Notas de Instalação
A tensão máxima da alimentação elétrica CC permitida para a gama de sensores de irradiância da série IMT Si-RS485 é de 28,0 VCC; por conseguinte, nos sistemas / bancos de bateria de 24 V e 48 V, deve ser utilizado um Conversor CC-CC Victron (24/12, 24/24, 48/12 ou 48/24) apropriado ou um adaptador CA-CC para fazer a instalação.
Para sistemas / bancos de baterias de 12 V, a gama de sensores de irradiância solar da série IMT Si-RS485 pode ser alimentada diretamente do banco de baterias e continua a funcionar com uma tensão mínima de 10,5 V (conforme medido no sensor, considera a queda de tensão no cabo).
Para obter informação detalhada sobre a cablagem / instalação e as especificações, consulte o «Guia de Consulta Rápida» do sensor de irradiância solar da série IMT Si-RS485000000 ea ficha de dados do cabo de interface RS485 para USB .
Para assegurar a integridade do sinal e um funcionamento robusto, certifique-se particularmente de que:
A cablagem de extensão utilizada cumpre as especificações de área transversal mínima na tabela correspondente - dependendo do comprimento do cabo e da tensão de alimentação CC.
A cablagem de extensão tem uma blindagem apropriada e condutores de par torcido.
O cabo original fixado à interface RS485 para USB Victron é reduzido a um comprimento máximo de 20 cm nas instalações em que o comprimento de cabo for superior a 10 m ou em que houver problemas específicos de interferência do local/instalação. Neste caso, deve ser utilizada uma cablagem apropriada de elevada qualidade em todo o comprimento, em vez de apenas na extensão.
A cablagem é instalada separada / distante da cablagem de alimentação CC ou CA.
Toda a cablagem deve ser terminada apropriadamente (incluindo fios por usar) e isolada do contacto com a água / agentes atmosféricos.
O alojamento do sensor não ser aberto nem modificado durante a instalação, pois a integridade de vedação ficará comprometida (e anula a garantia).
O sensor de irradiância solar da série IMT Si-RS485TC inclui isolamento galvânico interno (até 1000 V) entre a fonte de alimentação e os circuitos Modbus RS485, pelo que a interface RS485 para USB não isolada é adequada para a maioria das instalações.
No entanto, se preferir uma interface RS485 para USB isolada, o único dispositivo compatível é o USB485-STIXL da Hjelmslund Electronics (quaisquer outros não serão reconhecidos pelo dispositivo GX).
Múltiplos Sensores
É possível ligar vários sensores de irradiância solar da série IMT Si-RS485 a um dispositivo GX comum, sendo, no entanto, necessária uma interface RS485 para USB Victron dedicada para cada unidade individual.
Não é possível combinar várias unidades numa interface única (por não ser suportada pelo software Venus OS relacionado).
Configuração
Normalmente não é necessária uma configuração especial/adicional. A configuração predefinida «como enviado» é compatível para comunicar com um dispositivo GX.
No entanto, quando o sensor de irradiância solar da série IMT Si-RS485 tiver sido utilizado previamente noutro sistema e/ou as definições tiverem sido alteradas por qualquer motivo, é necessário repor a configuração predefinida antes uma utilização adicional.
Para rever a configuração, descarregue a ferramenta de software de configuração IMT 'Si-MODBUS-Configuration'. Siga as instruções da Documentação do Configurador IMT «Si Modbus» e verifique/atualize as seguintes definições:
Endereço MODBUS 1
Taxa de Baud: 9600
Formato de Dados: 8N1 (10 bits)
Para mais assistência na configuração dos sensores de irradiância da série IMT Si-RS485, contacte a IMT Solar diretamente.
Interface do Utilizador - Dispositivo GX
Depois de fazer a ligação ao dispositivo GX Victron e o alimentar, o sensor de irradiância IMTSi-RS485 será detetado automaticamente em poucos minutos no menu «Lista de Dispositivos».
Todos os parâmetros disponíveis serão visualizados automaticamente (dependendo dos sensores conectados) e atualizados em tempo real no menu «Sensor de Irradiância Solar da Série IMT Si-RS485».
No submenu «Definições» é possível ativar manualmente e desativar quaisquer sensores externos adicionais/opcionais que estejam ligados ao sensor de irradiância IMT Si-RS485 Series.
 |  |
5.11.1. Visualização de Dados - VRM
Para analisar os dados históricos registados no portal VRM, expanda a lista de widgets «Sensor Meteorológico» e selecione o widget «Sensor Meteorológico».
 |
Os dados de todos os sensores disponíveis serão visualizados automaticamente no gráfico. Os parâmetros / sensores individuais também podem ser desativados / ativados clicando no nome / legenda do sensor.
 |
5.12. Compatibilidade para o controlador do grupo gerador ComAp InteliLite série 4
5.12.1. Introdução
Integrar o controlador de gerador ComAp InteliLite série 4 num dispositivo GX permite ler os dados de CA, a pressão do óleo, a temperatura do líquido de arrefecimento, nível de depósito e outros dados de estado. Além disso, é compatível com a sinalização digital de ligar/parar a partir do dispositivo GX.
As imagens seguintes mostram como os dados são visualizados no dispositivo GX:
 |  |  |
Como funciona?
O dispositivo GX lê e envia os dados do painel InteliLite 4 por Modbus, utilizando o módulo ComAp CM3-Ethernet (necessário) como interface de comunicação. É utilizado o mapeamento Modbus predefinido do controlador InteliLite 4.
Ao utilizar a cadeia de identificação encontrada no registo Modbus 1307, o dispositivo GX deteta automaticamente a presença de um controlador ComAp InteliLite 4. Irá detetar todos os módulos com um nome que começa comInteliLite4-. Esta cadeia de identificação também é indicada no título da janela InteliConfig.
No apêndice, pode encontrar um resumo de todos os registos Modbus utilizados e os seus mapeamentos: Registos de manutenção Modbus para o controlador ComAp InteliLite 4
Controladores do grupo gerador ComAp compatíveis
Os seguintes controladores InteliLite série 4 são compatíveis:
InteliLite 4 AMF 25, 20, 9 e 8
InteliLite 4 MRS 16
Funciona com outros controladores ComAp?
Pode funcionar, mas não foi testado. O requisito mínimo é que os registos Modbus do controlador ComAp devem corresponder exatamente aos registos conforme descrito no resumo de todos os registos Modbus utilizados e dos seus mapeamentos; consulte o Registos de manutenção Modbus para o controlador ComAp InteliLite 4 no apêndice, que representa os registos predefinidos do ComAp InteliLite 4.
Módulo ComAp CM-Ethernet compatível
Módulo CM3-Ethernet (código de encomenda do ComAp: CM3ETHERXBX)
Também pode funcionar com o módulo normalizado CM-Ethernet (código de encomenda ComAp: CM2ETHERXBX), mas não foi testado.
5.12.2. Instalação e configuração
A instalação e a configuração têm lugar em apenas alguns passos. Precisa unicamente de ativar o Servidor Modbus no seu módulo CM-CM3-Ethernet. Pode fazer isto no painel de controlo ou utilizando o software do controlador, InteliConfig, que pode ser descarregado no site da ComAp.
Não é necessária qualquer configuração adicional do módulo ComAp CM3-Ethernet.
Os registos Modbus devem ser ajustados utilizando o software InteliConfig de acordo com a lista de registos descrita em Registos de manutenção Modbus para o controlador ComAp InteliLite 4.
Configuração do ComAp CM-Ethernet
O procedimento seguinte descreve as etapas ao utilizar o InteliConfig:
Abra a aplicação InteliConfig.
Selecione o separador Setpoint (ponto de definição).
No menu seguinte, selecione o módulo CM-Ethernet.
Ative o servidor Modbus.
 |
Configuração do dispositivo GX
Quando o dispositivo GX e o módulo Ethernet CM estiverem ligados à mesma rede, aparece automaticamente na lista de dispositivos.
Caso contrário, verifique as configurações Modbus no dispositivo GX, Definições → Dispositivos Modbus TCP e verifique se a análise automática (predefinição) está ativada ou então faça uma análise; deve ser detetada automaticamente e surge no submenu de Dispositivos detetados. Para que isto funcione de uma forma fiável, a análise automática deve permanecer ligada. A rede é analisada a cada 10 min. Se o endereço IP for alterado, o dispositivo vai ser detetado novamente.
 |  |
5.13. DSE - compatibilidade com o controlador de gerador Deep Sea
5.13.1. Introdução
Integrar o controlador de gerador Deep Sea Electronics (DSE) num dispositivo GX permite ler os dados de CA, a pressão do óleo, a temperatura do líquido de arrefecimento, nível de depósito e outros dados do estado. Além disso, é compatível com a sinalização digital de ligar/parar a partir do dispositivo GX.
As imagens seguintes mostram como os dados são visualizados no dispositivo GX:
 |  | |
Como funciona?
O dispositivo GX lê e envia os dados a partir do controlador DSE através da especificação Modbus «GenComm» da Deep Sea Electronics, utilizando a ligação Ethernet do controlador do DSE propriamente dita ou, nos controladores sem interface Ethernet, através de um dispositivo de comunicação USB-para-Ethernet (p. ex., DSE855).
Ao utilizar os valores de identificação encontrados nos registos Modbus 768 e 769 (GenComm Página 3, Registo de desvios 0 e 1), o dispositivo GX deteta automaticamente a presença de um controlador DSE.
No apêndice, pode encontrar um resumo de todos os registos Modbus utilizados e os seus mapeamentos: Registros de manutenção Modbus para controladores de grupos geradores DSE compatíveis
Controladores de gerador DSE compatíveis e dispositivo de comunicação DSE de USB para Ethernet
Os seguintes controladores de gerador DSE são compatíveis:
Controladores de grupo gerador DSE | Dispositivo de comunicação DSE de USB para Ethernet |
|---|---|
DSE4620 | DSE855 Ou utilize a porta Ethernet se um dos controladores DSE dispuser de uma. |
DSE4510 MKII | |
DSE6110 MKII | |
DSE7310 MKII | |
DSE7410 MKII | |
DSE7420 MKII | |
DSE8610 MKII | |
DSE8660 MKII |
Funciona com outros controladores de gerador DSE?
Infelizmente não funciona com outros modelos para além dos listados. Cada modelo tem diferentes valores de registro de identificação que precisam ser adicionados manualmente. Existe atualmente um projeto da comunidade Victron em curso, no qual pode perguntar se o seu controlador DSE pode ser adicionado.
5.13.2. Instalação e configuração
O servidor Modbus para o dispositivo de comunicação de USB para Ethernet DSE855 está ativado por defeito. A porta Modbus TCP tem a predefinição 502; não a deve alterar. Noutras unidades, consulte o manual do DSE em caso de dúvida. Tenha em conta que o mapeamento do registo do dispositivo GX é estático, pelo que não pode ser configurado.
Não é necessária qualquer configuração adicional do dispositivo DSE855 USB para Ethernet.
Não altere a lista do registo Modbus no controlador de gerador DSE. Para que o dispositivo GX leia os dados, a configuração do registo Modbus do controlador DSEdeve manter as predefinições. Consulte a configuração exata necessária para o DSE no apêndice Registros de manutenção Modbus para controladores de grupos geradores DSE compatíveis
Configuração do dispositivo GX
Quando o dispositivo GX e o controlador DSE estiverem ligados à mesma rede, aparece automaticamente na lista de dispositivos.
Caso contrário, verifique as configurações Modbus no dispositivo GX em Definições → Dispositivos Modbus TCP e se a análise automática (predefinição) está ativada ou então faça uma análise; deve ser detetada automaticamente e aparecer no submenu de dispositivos detetados. Para que isto funcione de uma forma fiável, a análise automática deve permanecer ligada. A rede é analisada a cada 10 min. Se o endereço IP for alterado, o dispositivo vai ser detetado novamente.
| |
5.14. Leitura de dados genéricos do alternador a partir de sensores NMEA 2000 DC compatíveis
O Venus OS é compatível com sensores NMEA 2000 DC que podem ser utilizados para ler a tensão, a corrente e a temperatura do alternador a partir de um alternador genérico. Tenha em atenção que os dados são apenas visualizados. Não são utilizados para cálculos ou funções adicionais.
Os sensores NMEA 2000 DC de terceiros têm de cumprir os seguintes requisitos:
A classe do dispositivo NMEA 2000 deve ser 35 Geração elétrica.
A função do dispositivo NMEA 2000 deve ser 141 Gerador CC.
O tipo de CC deve ser definido para o alternador nos Detalhes PGN 127506 CC.
A tensão, a corrente e a temperatura devem ser transmitidas no estado da bateria PGN 127508.
A maior parte dos NMEA 2000 CC deve ser compatível.
A compatibilidade foi testada com:
Para ligar uma rede NMEA 2000 à porta VE.Can no dispositivo GX, que têm um conector diferente, temos duas soluções:
O cabo VE.Can para NMEA 2000: Ao inserir ou excluir o fusível permite ou não alimentar a rede NMEA 2000 com o equipamento Victron ou não. Tenha em atenção a advertência seguinte.
O adaptador 3802 VE.Can por OSUKL. A vantagem reside no facto de permitir conectar um dispositivo NMEA 2000 como um emissor de depósito numa rede VE.Can. Também consegue alimentar uma rede NMEA 2000 de baixa tensão diretamente a partir de um sistema Victron de 48 V.
Aviso e solução para sistemas de 24 V e 48 V
Embora todos os componentes Victron aceitem até uma entrada de 70 V nas ligações CAN-bus, alguns equipamentos NMEA 2000 não o fazem. Precisam de uma ligação NMEA 2000 de 12 V e por vezes funcionam com 30 V ou 36 V. Não se esqueça de consultar a ficha de dados de todo o equipamento NMEA 2000. Caso o sistema inclua um NMEA 2000 que precisa de uma tensão de rede inferior à tensão da bateria, consulte acima o adaptador VE.Can 3802 da OSUKL ou, em alternativa, instale o cabo VE.Can para NMEA 2000 sem o fusível e proporcione a alimentação adequada à rede NMEA 2000, utilizando, por exemplo, um cabo adaptador de alimentação NMEA 2000, que não é fornecido pela Victron. A porta VE.Can no dispositivo GX não precisa de alimentação externa para funcionar.
