5. Installation
Du behöver följande för att installera kontrollpanelen:
Använd en RJ45 UTP-kabel för att ansluta kontrollpanelen till växelriktare/laddaren. Kabeln finns i flera olika längder (30 cm till 30 m) och ingår inte med kontrollpanelen.
Om du använder generatorsupportfunktionen, krävs två kablar för att ansluta kontrollpanelen till transferbrytaren. Använd kablar med en tjocklek på mellan 0,25 och 1,0 mm². Dessa kablar ingår inte med kontrollpanel.
5.1. Montering

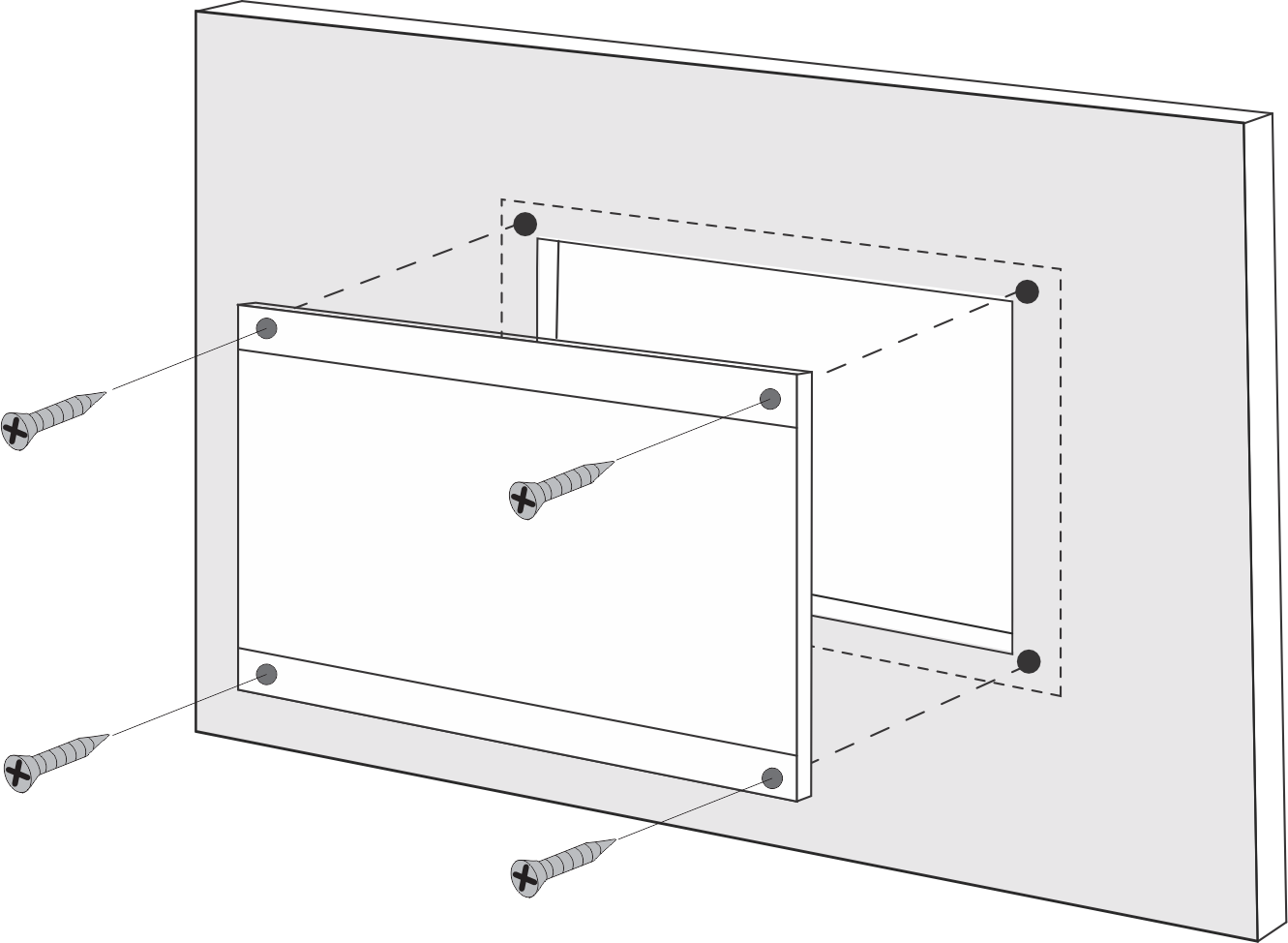

Använd de fyra skruvarna för att montera kontrollpanelen enligt instruktioner nedan.
 |
Se avsnittet Dimensioner för kontrollpanelsdimensioner och placering av monteringshål.
5.2. Anslutning av växelriktare/laddare
Använd en vanlig rak UTP-kabel med RJ45-kontakter för att ansluta kontrollpanelen till växelriktare/laddaren eller växelriktar-/laddarsystemet. Om det finns flera enheter ska du ansluta kontrollpanelen till en enhet med en tillgänglig oanvänd RJ45-port.
Obs: Om det handlar om ett tidigare VE-Bus-flerenhetssystem ska du ansluta kontrollpanelen till masterenheten.
5.3. Anslutning av extern transferbrytare
Om en extern transferbrytare används ska du ansluta dess hjälprelä till skruvkontaktanslutningar på kontrollpanelens baksida. När hjälpreläet är öppet kan AC-strömbegränsningen justeras med kontrollpanelsvredet. Om hjälpreläet är stängt skickar kontrollpanelen en förinställd AC-strömbegränsning för generatorn till växelriktar-/laddarsystemet. Hjälpreläet styrs av den externa transferbrytaren.
 |

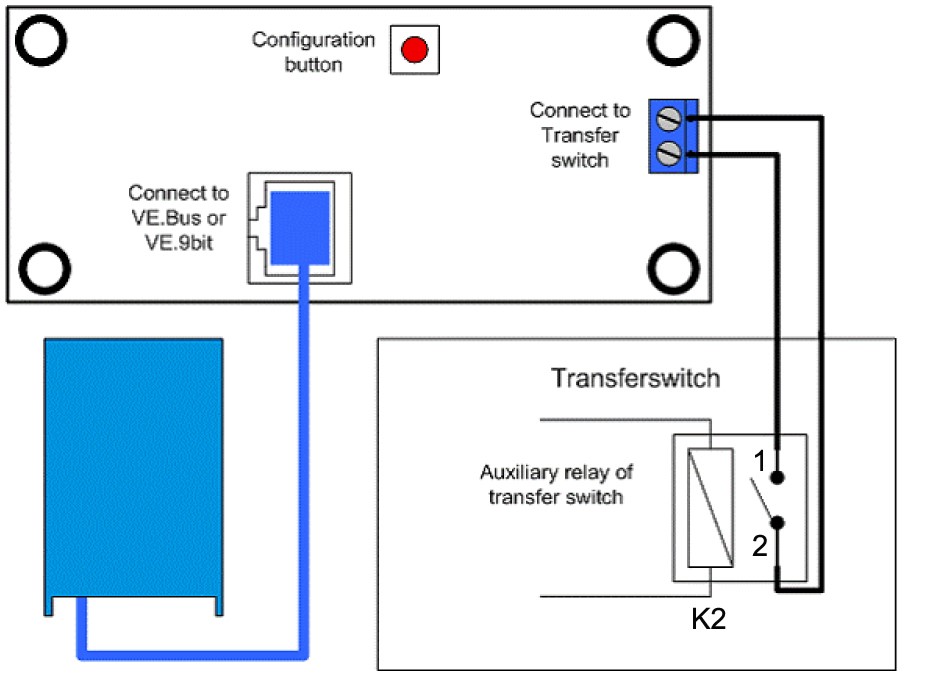

Anslutning av transferbrytare.
