5. Instalação

Nesta secção:

Para instalar o painel de controlo, vai precisar do seguinte:

  • Utilize um cabo UTP RJ45 para ligar o painel de controlo ao inversor/carregador. O cabo está disponível numa variedade de comprimentos (de 30 cm a 30 m) e não está incluído no painel de controlo.

  • Se estiver a utilizar a funcionalidade de suporte do gerador, são necessários dois fios para ligar o painel de controlo ao comutador de transferência. Utilize os fios com uma espessura de 0,25 mm² a 1,0 mm². Estes fios não estão incluídos no painel de controlo.

5.1. Montagem

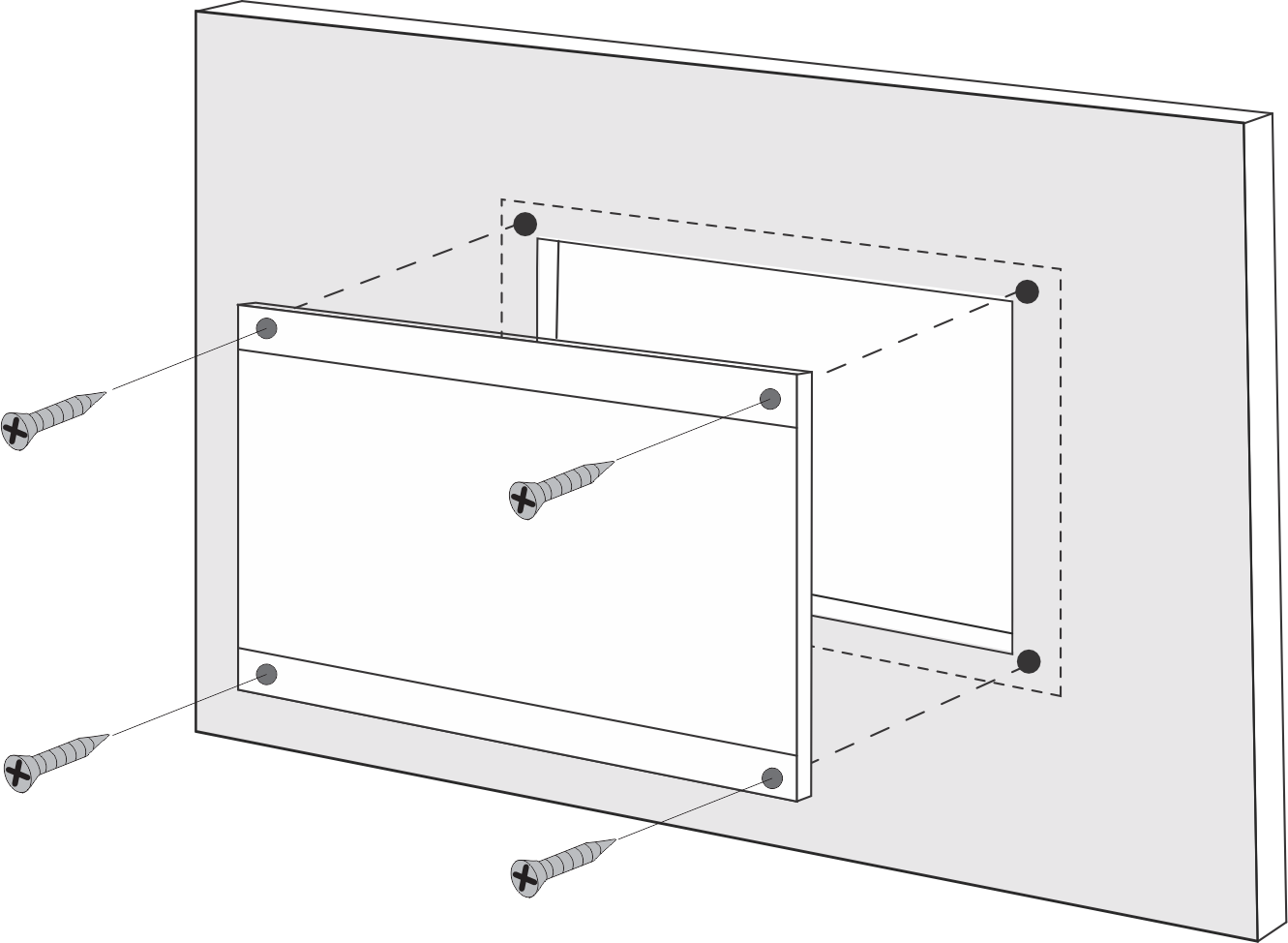

Utilize os quatro parafusos para montar o painel de controlo conforme indicado abaixo.


Consulte as dimensões do painel de controlo e as localizações dos orifícios de montagem no capítulo Dimensões.

5.2. Ligação do inversor/carregador

Utilize um cabo UTP direto normal com conectores RJ45 para ligar o painel de controlo ao inversor/carregador ou ao sistema de inversor/carregador. Se houver várias unidades, ligue o painel de controlo a qualquer unidade com uma porta RJ45 não utilizada disponível.

Nota: No caso de um sistema com múltiplas unidades pré-VE.Bus, ligue o painel de controlo à unidade principal.

5.3. Ligação do comutador de transferência externo

Se utilizar um comutador de transferência externo, ligue o relé auxiliar aos terminais do conector de parafuso na parte posterior do painel de controlo. Quando o relé auxiliar estiver aberto, o limite da corrente CA pode ser ajustado com o botão do painel de controlo. Se o relé auxiliar estiver fechado, o painel de controlo envia um limite da corrente CA do gerador predefinido ao sistema de inversor/carregador. O relé auxiliar é controlado pelo comutador de transferência externo.

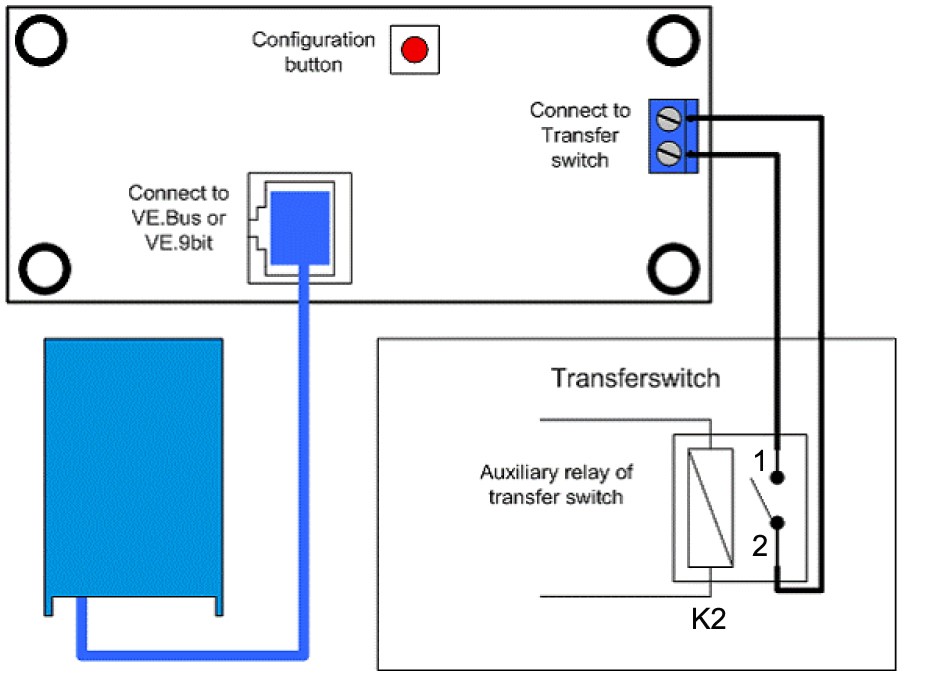

Ligação do comutador de transferência.
