5. Installation
Für die Installation des Control Panels benötigen Sie Folgendes:
Verwenden Sie ein RJ45-UTP-Kabel, um das Control Panel mit dem Wechselrichter/Ladegerät zu verbinden. Das Kabel ist in verschiedenen Längen erhältlich (30 cm bis 30 m) und ist nicht im Lieferumfang des Control Panels enthalten.
Wenn Sie die Generatorunterstützungsfunktion nutzen, sind zwei Drähte erforderlich, um das Control Panel mit dem Transferschalter zu verbinden. Verwenden Sie Drähte mit einer Stärke zwischen 0,25 und 1,0 mm². Diese Drähte sind nicht im Lieferumfang des Control Panels enthalten.
5.1. Montage

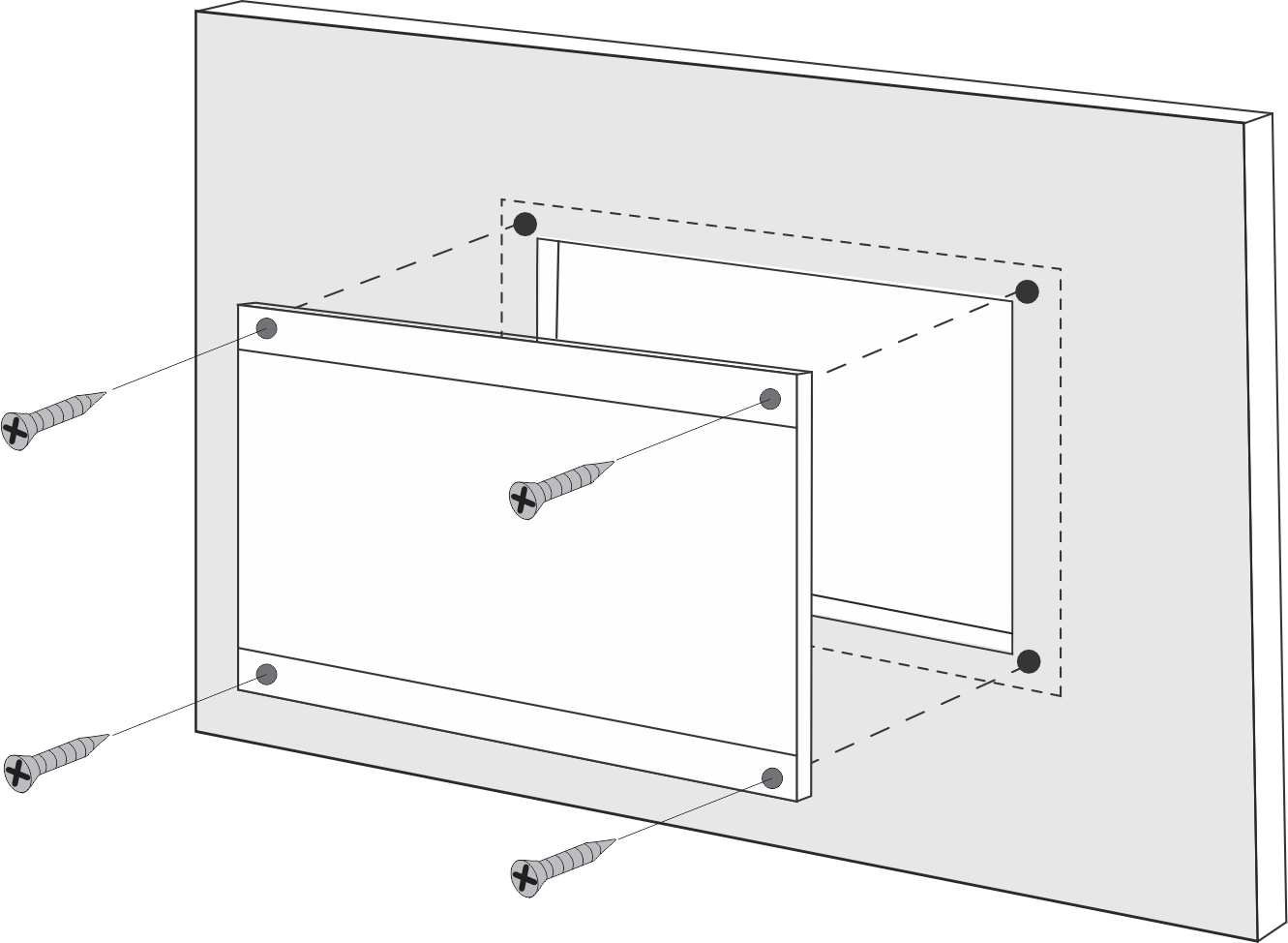

Verwenden Sie die vier Schrauben, um das Control Panel wie unten angegeben zu befestigen.
 |
Die Abmessungen des Control Panels und die Position der Montagebohrungen finden Sie im Kapitel Maße.
5.2. Anschluss des Wechselrichters/Ladegeräts
Verwenden Sie ein normales einfaches UTP-Kabel mit RJ45-Steckern, um das Control Panel mit dem Wechselrichter/Ladegerät oder dem Wechselrichter/Ladesystem zu verbinden. Bei mehreren Geräten schließen Sie das Control Panel an ein beliebiges Gerät mit einem freien RJ45-Anschluss an.
Hinweis: Bei einem Vor-VE.Bus-Mehrgerätesystem schließen Sie das Control Panel an das Hauptgerät an.
5.3. Anschluss eines externen Transferschalters
Bei Verwendung eines externen Transferschalters schließen Sie dessen Hilfsrelais an die Schraubanschlussklemmen auf der Rückseite des Control Panels an. Ist das Hilfsrelais geöffnet, kann der Wechselstromgrenzwert mit dem Drehknopf des Control Panels eingestellt werden. Wenn das Hilfsrelais geschlossen ist, sendet das Control Panel einen voreingestellten Generatorwechselstromgrenzwert an das Wechselrichter-/Ladesystem. Das Hilfsrelais wird durch den externen Transferschalter gesteuert.
 |

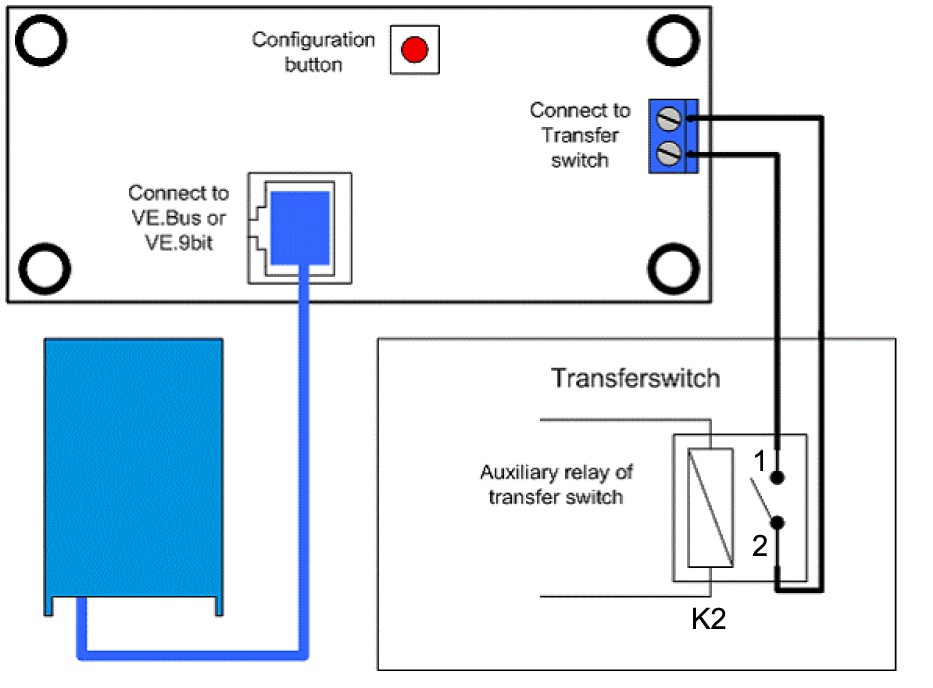

Transferschalteranschluss.
