Digital Multi Control

6. Konfigurering

I detta avsnitt:

6.1. Inställningsmeny

Konfigureringsprocess:
  • För att komma in i konfigureringsläget ska du trycka på knappen på kontrollpanelens baksida i ungefär fyra sekunder tills LED-lampan längst ner i den högra kolumnen börjar blinka vilket anger att den första parametern kan ändras.

  • För att ändra värdet på en parameter ska du vrida vredet tills värdet visas som önskat.

  • Tryck på konfigureringsknappen för att gå vidare till nästa parameter.

  • Om du trycker på konfigureringsknappen efter att den sista parametern har valts lämnar du konfigureringsläget och aktiverar alla parametrar. Så även om enbart en parameter behöver justeras måste du gå igenom alla parametrar.

  • När konfigureringsknappen är nedtryckt, eller under konfigurering, växlar växelriktare/laddaren till läget ”endast laddare”.

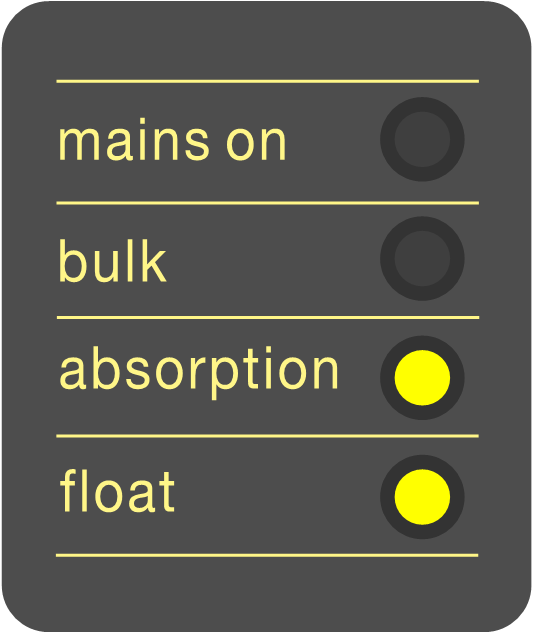

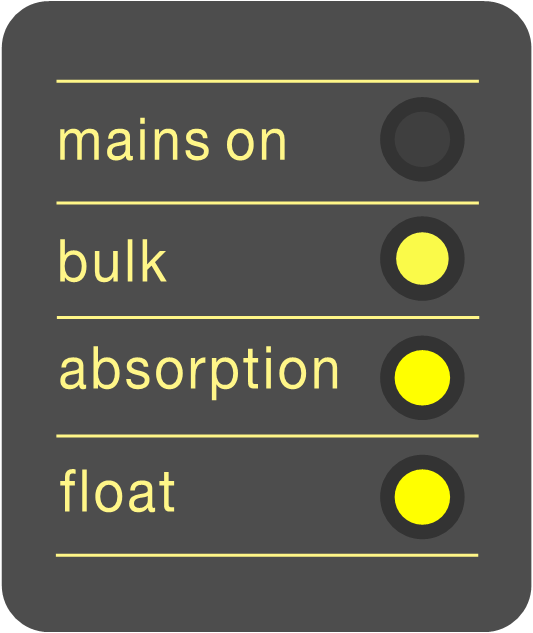

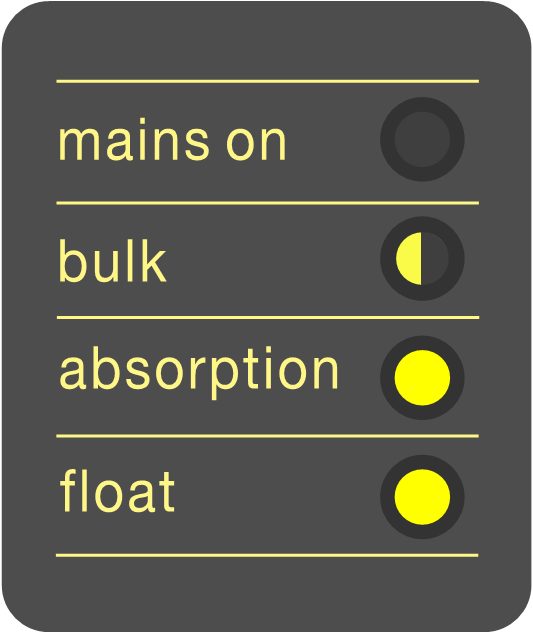

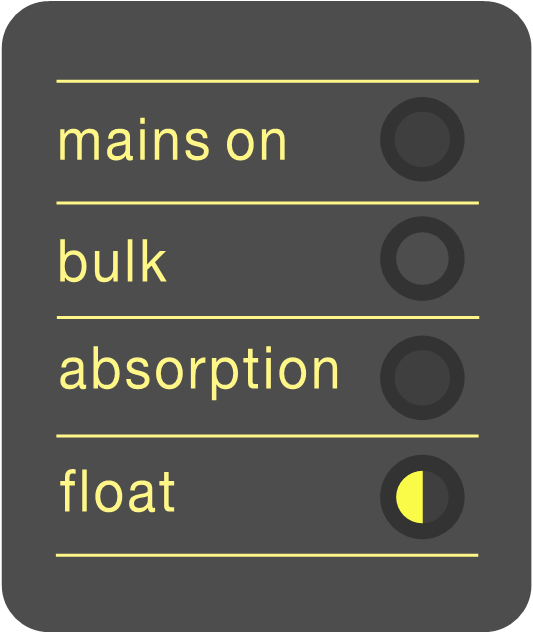

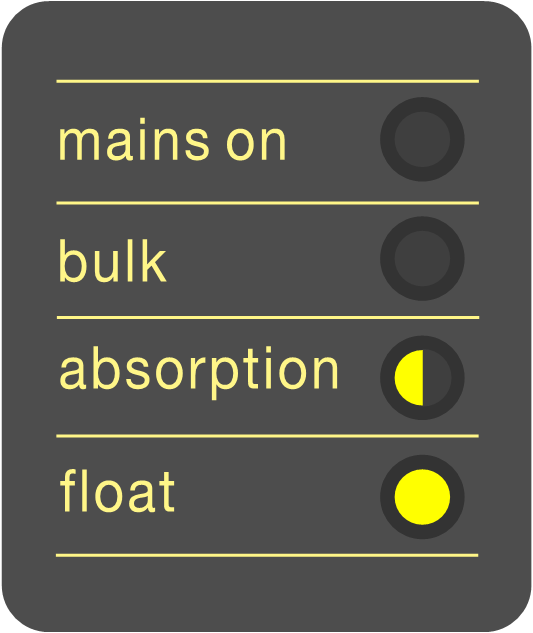

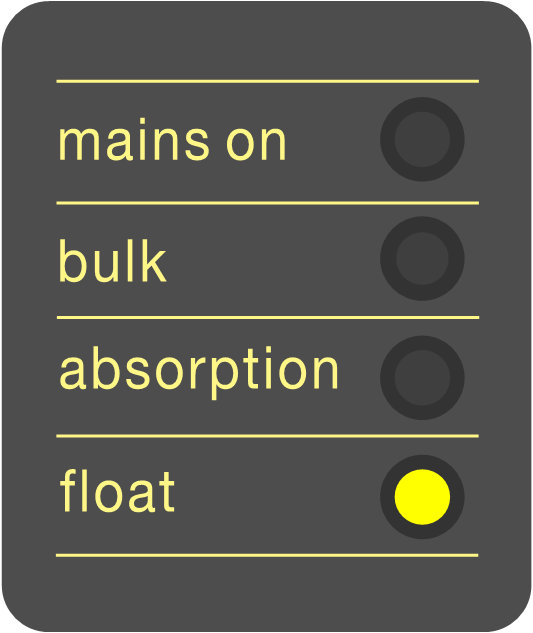

De lägre tre LED-lamporna i den vänstra kolumnen i kontrollpanelen visar vilken parameter som justeras i enlighet med tabellen nedan:

Menypost

LED-lampor

Parameter

Standard

Intervall

1


Skalfaktor

0

0 - 9

2


Generatorström (A)

16

0 - 198

3


Övre AC-strömbegränsning för AC1-ingång (A)

254

0 - 254

4


Övre AC-strömbegränsning för AC2-ingång (A)

254

0 - 254

5


Övre AC-strömbegränsning för AC3-ingång (A)

254

0 - 254

6


Övre AC-strömbegränsning för AC4-ingång (A)

254

0 - 254

Digital_Multi_Control_-_LED_off.png = LED är av, Digital_Multi_Control_-_LED_blinking.png = LED blinkar, Digital_Multi_Control_-_LED_on.png = LED är på

6.2. Skalfaktor

Obs!

Den här parametern är endast tillämplig på system som kom före VE.Bus. Lämna den med sitt standardvärde på 1 för VE.Bus-system.

Se avsnittet Skalfaktor före VE.Bus för uppgifter om tidigare system som kom före VE.Bus.

6.3. Generatorströmsbegränsning

Obs!

Den här parametern tillämpas endast när en extern transferbrytare används och har ingen annan inverkan.

AC-strömbegränsningen för generatorn kan justeras inom ett intervall på 0 till 198 A, med ökningar på 2 A.

När du konfigurerar AC-strömbegränsningen för generatorn bör du ha i åtanke att inte alla generatorer kan köras med full belastning. Särskilt mindre generatorer med 3 000 rpm från vissa märken kan överhettas om de körs med full belastning under en längre tid. Den högsta strömmen bör vara lägre än det angivna maxvärdet medan AC-strömbegränsningen för generatorer med 1 500 rpm kan ställas in högre.

  • Ställ in generatorer med 3 000 rpm på 70 % av det angivna maxvärdet.

  • Ställ in generatorer med 1500 rpm på 90 % av det angivna maxvärdet.

6.4. Övre AC-ingångsgräns 1 till 4

För att förhindra allt för höga AC-ingångsbegränsningar tillhandahåller kontrollpanelen en justering av den övre AC-ingångsbegränsningen. När det handlar om större eller flera växelriktare/laddare som körs parallellt kan den högsta genomströmningsströmmen överstiga AC-försörjningen eller kretsbrytarkapaciteten. En ändring av den övre AC-ingångsströmbegränsningen säkerställer att landströmsbegränsningen förblir inom ett visst intervall.

Ett större VE.Bus-system kan ha upp till fyra AC-ingångar. Ett grundläggande VE.Bus-MultiPlus-system har dock en AC-ingång. Därmed behövs endast den övre gränsen för AC-ingång 1 konfigureras. De andra AC-ingångsbegränsningarna kan ignoreras utan problem.

6.4.1. Specialvisningsfunktion

Tänk dig det här scenariot:

Du har ett växelriktar-/laddarsystem med två AC-ingångar nämligen generator och landström. Du vill prioritera generatorn över landströmmen. Du ansluter generatorn till AC-ingång 1 och landström till AC-ingång 2. Du vill inte att användaren ska ändra generatorns AC-ingångsbegränsning så i växelriktare/laddarinställningarna inaktiverar du inställningen ”förbigås av fjärr” för AC-ingång 1 och aktiverar den för AC-ingång 2.

Kontrollpanelen kommer då att agera så här:

  • När generatorn är aktiv visar skärmen ”AC1”.

  • När generatorn stoppar och landströmmen är aktiv växlar panelen mellan ”AC2” och strömbegränsningen för AC2. Men den här växlande visningen kanske inte passar in på dina preferenser.

En lösning:

En enklare sätt att närma sig detta är att enbart visa strömbegränsningsvärdet när AC-ingång 2 är aktiv. Det räcker för att ange bytet till landström. För att uppnå detta ska du ställa in alla parametrar för övre AC-ingångsbegränsning, förutom en, på noll. I det här exemplet ska gränserna för AC1, AC3 och AC4 ställas in på noll. Den här justeringen tar bort oönskat växlande beteende.

6.5. Strömbegränsning förbigås av fjärrpanel

Den här inställningen finns i växelriktare/laddaren. När den är aktiv kan kontrollpanelen ändra AC-ingångsströmbegränsningen och när den är inaktiv kan den inte det.

När det handlar om en Quattro har båda ingångarna en inställning för att” förbigås av fjärr” och de kan konfigureras separat.

Vi hänvisar till växelriktar-/laddarmanualen för detaljer om hur du konfigurerar ”förbigås av fjärr”.

6.6. Konfigureringsexempel

Vi ger två exempel för att hjälpa dig förstå inställningen av parametrarna.

Två VE.Bus Multi-enheter 16 A/230 V + 4 kVA gen. (3 000 rpm) + extern transferbrytare.

Eftersom detta är ett VE.Bus-system behöver inte skalfaktorn ställas in.

En generator på 4 kVA kan tillhandahålla en högsta ström på 17,4 A. Med en säkerhetsmarginal på 70 % ställer vi in generatorströmmen på 12 A.

Gör följande för att ställa in detta:

  1. Tryck och håll ned konfigureringsknappen tills den lägre LED-lampan i den vänstra kolumnen börjar blinka. Det betyder att du har gått in i konfigureringsläget och du kan ändra skalfaktorn. Som sagt, kan den här parametern ignoreras när det gäller VE.Bus-Multi-enheter.

  2. Tryck på knappen för att gå vidare till nästa inställning. LED-lampan längst ner till vänster tänds vilket anger att generatorströmmen kan ställas in.

  3. Vrid vredet tills skärmen visar 12.

  4. Tryck på knappen för att fortsätta till inställningen ”Övre landströmsbegränsning för AC-ingång 1”.

  5. Om du vill att den högsta landström som en operatör kan ställa in ska vara lägre än 32 A kan du ändra det här värdet.

  6. Eftersom de följande tre parametrarna (Övre landströmsbegränsning för AC-ingång 2, 3 och 4) inte behöver konfigureras kan du trycka på knappen fyra gånger för att gå igenom inställningarna och avsluta konfigureringen.
