Digital Multi Control

5. Installation

In diesem Abschnitt:

Für die Installation des Control Panels benötigen Sie Folgendes:

  • Verwenden Sie ein RJ45-UTP-Kabel, um das Control Panel mit dem Wechselrichter/Ladegerät zu verbinden. Das Kabel ist in verschiedenen Längen erhältlich (30 cm bis 30 m) und ist nicht im Lieferumfang des Control Panels enthalten.

  • Wenn Sie die Generatorunterstützungsfunktion nutzen, sind zwei Drähte erforderlich, um das Control Panel mit dem Transferschalter zu verbinden. Verwenden Sie Drähte mit einer Stärke zwischen 0,25 und 1,0 mm². Diese Drähte sind nicht im Lieferumfang des Control Panels enthalten.

  • Wenn das Control Panel nicht in einer Aussparung montiert werden kann, ist möglicherweise ein Wandmontagegehäuse für 65 x 120 mm GX-Panels erforderlich.

5.1. Montage

Es bestehen drei Möglichkeiten, das Control Panel zu montieren:

  1. Vordere Aussparung - Befestigen Sie die Metallplatte mit den mitgelieferten vier Schrauben an der Vorderseite der Oberfläche. Platzieren Sie dann das Control Panel auf der Metallplatte. Siehe Abbildung unten.

  2. Hintere Aussparung - Sichern Sie das Control Panel von hinten mit vier M5-Schrauben oder Bolzen (nicht im Lieferumfang enthalten). Die Metallplatte wird dazu nicht verwendet. Siehe Abbildung unten.

  3. Wandmontage - Verwenden Sie das Wandmontagegehäuse für 65 x 120 mm GX-Panels. Befolgen Sie die diesbezügliche Installationsanleitung.


Links: Befestigung von vorne. Rechts: Befestigung von hinten.

Die Abmessungen des Control Panels und die Position der Montagebohrungen finden Sie im Kapitel Maße.

5.2. Anschluss des Wechselrichters/Ladegeräts

Verwenden Sie ein normales einfaches UTP-Kabel mit RJ45-Steckern, um das Control Panel mit dem Wechselrichter/Ladegerät oder dem Wechselrichter/Ladesystem zu verbinden. Bei mehreren Geräten schließen Sie das Control Panel an ein beliebiges Gerät mit einem freien RJ45-Anschluss an.

Hinweis: Bei einem Vor-VE.Bus-Mehrgerätesystem schließen Sie das Control Panel an das Hauptgerät an.

5.3. Anschluss eines externen Transferschalters

Bei Verwendung eines externen Transferschalters schließen Sie dessen Hilfsrelais an die Schraubanschlussklemmen auf der Rückseite des Control Panels an. Ist das Hilfsrelais geöffnet, kann der Wechselstromgrenzwert mit dem Drehknopf des Control Panels eingestellt werden. Wenn das Hilfsrelais geschlossen ist, sendet das Control Panel einen voreingestellten Generatorwechselstromgrenzwert an das Wechselrichter-/Ladesystem. Das Hilfsrelais wird durch den externen Transferschalter gesteuert.

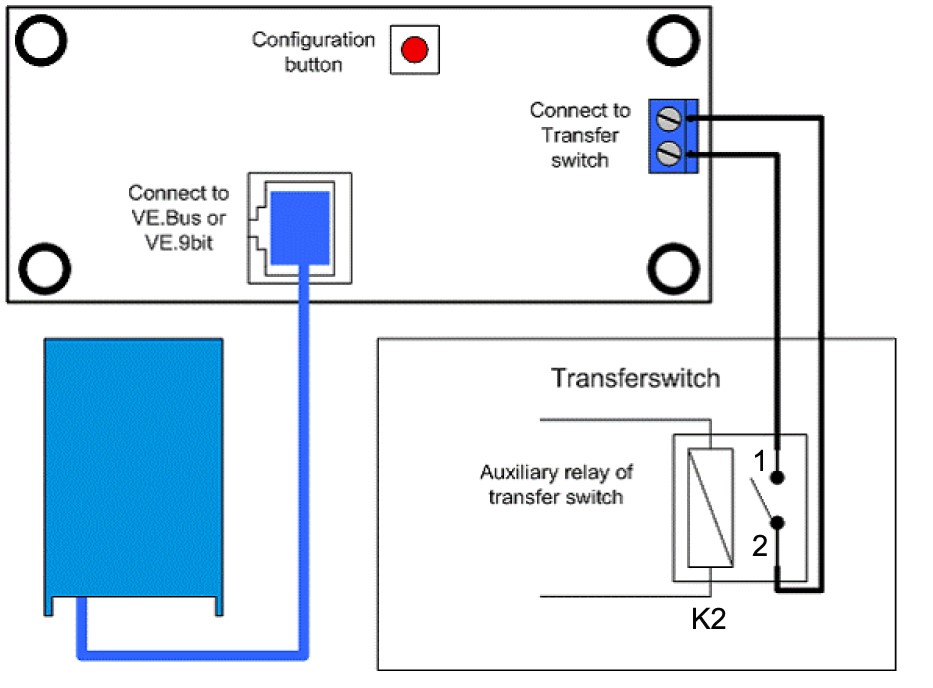

Transferschalteranschluss.
