5. Instalação
Para instalar o painel de controlo, vai precisar do seguinte:
Utilize um cabo UTP RJ45 para ligar o painel de controlo ao inversor/carregador. O cabo está disponível numa variedade de comprimentos (de 30 cm a 30 m) e não está incluído no painel de controlo.
Se estiver a utilizar a funcionalidade de suporte do gerador, são necessários dois fios para ligar o painel de controlo ao comutador de transferência. Utilize os fios com uma espessura de 0,25 mm² a 1,0 mm². Estes fios não estão incluídos no painel de controlo.
Se o painel não puder ser montado em reentrância, pode ser necessário um armário de montagem mural para os painéis 65 mm x 120 mm da caixa de montagem mural.
5.1. Montagem
Existem três formas de montar o painel:
Reentrância frontal - prenda a placa de metal na frente da superfície utilizando quatro parafusos (incluídos). Depois, coloque o painel na placa de metal. Veja a imagem abaixo.
Reentrância posterior - prenda o painel por trás com quatro pernos ou parafusos M5 (não incluídos). A placa de metal não é utilizada. Veja a imagem abaixo.
Montagem mural - utilize o armário de montagem mural para painéis de GX 65 mm x 120 mm. Siga o guia de instalação correspondente.
 |
 |
Esquerda: Fixação a partir da frente. Direita: fixação a partir de trás.
Consulte as dimensões do painel de controlo e as localizações dos orifícios de montagem no capítulo Dimensões.
5.2. Ligação do inversor/carregador
Utilize um cabo UTP direto normal com conectores RJ45 para ligar o painel de controlo ao inversor/carregador ou ao sistema de inversor/carregador. Se houver várias unidades, ligue o painel de controlo a qualquer unidade com uma porta RJ45 não utilizada disponível.
Nota: No caso de um sistema com múltiplas unidades pré-VE.Bus, ligue o painel de controlo à unidade principal.
5.3. Ligação do comutador de transferência externo
Se utilizar um comutador de transferência externo, ligue o relé auxiliar aos terminais do conector de parafuso na parte posterior do painel de controlo. Quando o relé auxiliar estiver aberto, o limite da corrente CA pode ser ajustado com o botão do painel de controlo. Se o relé auxiliar estiver fechado, o painel de controlo envia um limite da corrente CA do gerador predefinido ao sistema de inversor/carregador. O relé auxiliar é controlado pelo comutador de transferência externo.
 |

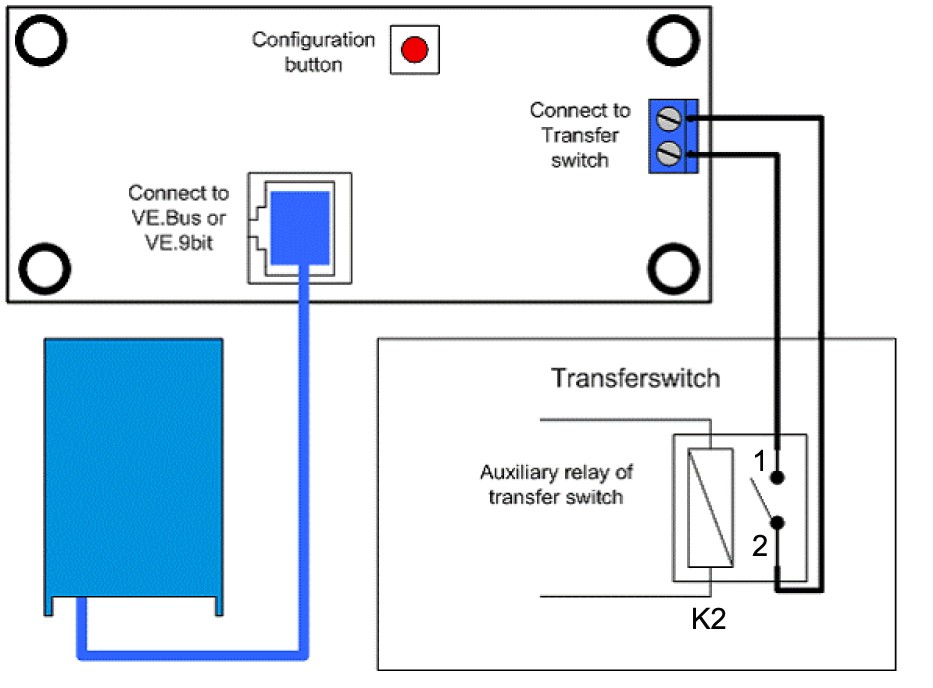

Ligação do comutador de transferência.
