7. Betrieb
Das Control Panel steuert und überwacht das Wechselrichter-/Ladesystem.
Das Control Panel ist aktiv, sobald das Wechselrichter-/Ladesystem eingeschaltet wird.

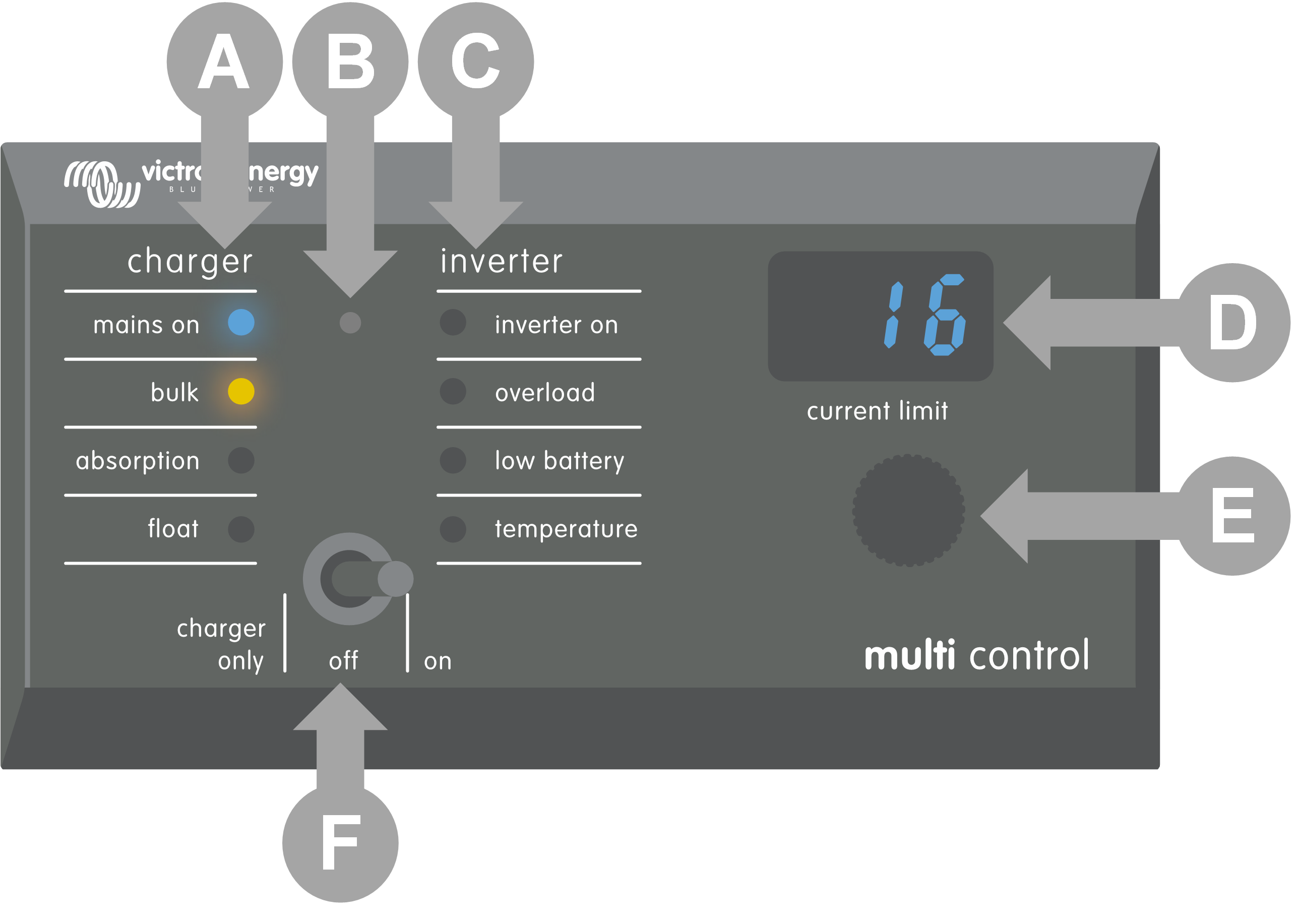

ID | Beschreibung |
|---|---|
A | Lade-LEDs: Netz ein, Konstantstrom, Konstantspannung und Ladeerhaltung. |
B | Lichtsensor, der die Helligkeit der LEDs automatisch dimmt. |
C | Wechselrichter-LEDs: Wechselrichter ein, Überlast, niedriger Batteriestand und Temperatur. |
D | Display, das die AC-Eingangsgrenze, die AC-Quelle und VE.Bus-Fehler anzeigt. |
E | AC-Strombegrenzerdrehknopf zur Einstellung der AC-Eingangsgrenze. |
F | Ein-/Aus-/Nur-Lade-Schalter, mit dem der Wechselrichter/das Ladegerät ein- und ausgeschaltet oder in den reinen Lademodus versetzt werden kann. |
7.1. Ein- und Ausschalten des Systems
Mit dem Schalter auf dem Control Panel schalten Sie das System ein, aus oder auf reinen Ladebetrieb.
7.2. Einstellen der Wechselstromeingangsgrenze
Die Wechselstromgrenze lässt sich mithilfe des Drehknopfes einstellen. Dabei zeigt das Display den eingestellten Grenzwert und bei mehreren AC-Eingängen auch die aktive AC-Eingangsquelle (AC2, AC3, AC4) an.
Wenn PowerAssist im Wechselrichter-/Ladesystem aktiviert ist, gilt ein Mindestgrenzwert für den Wechselstromeingangsgrenze. Siehe untenstehende Tabelle. Wird dieser Wert unterschritten, unterbricht der Wechselrichter/Lader den Ladevorgang, öffnet sein internes Umschaltrelais, trennt sich von der Wechselstromversorgung und beginnt mit dem Wechselrichterbetrieb.
Die Stromgrenzen werden in 0,5A-Schritten unter 10A und in 1A-Schritten über 10A eingestellt. So wird beispielsweise ein Grenzwert von 11,1A auf 12A aufgerundet.
Das Control Panel verhindert, dass ein Grenzwert unterhalb des Mindestwechselstroms des Wechselrichter-/Ladesystems eingestellt wird. Soll der Wert für die Wechselstromeingangsgrenze auf 0A (unter dem Grenzwert des Wechselrichters/Ladegeräts) eingestellt werden, drehen Sie den Knopf zügig gegen den Uhrzeigersinn. Auf dem Display des Control Panels wird 0.0 angezeigt, und der Wechselrichter/das Ladegerät hört auf zu laden und beginnt mit dem Wechselrichterbetrieb. Durch Drehen im Uhrzeigersinn kehren Sie zur minimalen Wechselstromgrenze zurück.
Nennwechselspannung (V) | Nennleistung (VA) | Minimal konfigurierbare Wechselstromgrenze (A) |
|---|---|---|
120 | 2000 | 5,5 - 8,4 * |
3000 | 7,5 - 9,5 * | |
5000 | 13,0 - 13,4 * | |
10000 | 18.5 | |
230 | 500 - 1200 | 2.4 |
1600 | 2,4 - 2,8 * | |
2000 | 2,4 - 4,5 * | |
3000 | 3,0 - 4,5 * | |
5000 | 3,9 - 6,4 * | |
8000 | 7,6 - 10,5 * | |
10000 | 8,6 - 10,5 * | |
15000 | 10,1 - 14,5 * |
*) Der exakte Wert hängt vom Modell des Wechselrichters/Ladegeräts ab. Die Tabelle „ Minimale Eingangsstromgrenzen“ finden Sie im Ordner „VE.Bus (Multies, Wechselrichter und Quattros)„ im Firmware-Bereich auf der Victron Professional-Website.
7.3. LED-Helligkeit
Der Lichtsensor passt die LED-Helligkeit zu Ihrem Komfort automatisch an. Wenn das Umgebungslicht abnimmt, werden die LEDs auf ein angenehmeres Niveau gedimmt und sparen Strom.
