5. Instalación
Para instalar el panel de control, es necesario hacer lo siguiente:
Conecte el panel de control al inversor/cargador con un cable RJ45 UTP. El cable está disponible en varias longitudes (de 30 cm a 30 m) y no se incluye con el panel de control.
Para usar la función de asistencia del generador, se requieren dos cables para conectar el panel de control al conmutador de transferencia. Use cables de entre 0,25 y 1,0 mm² de grosor. Estos cables no se incluyen con el panel de control.
Si el panel no puede montarse en un hueco, es posible que sea necesario usar una caja de montaje en pared carcasa de montaje en pared para paneles GX de 65 x 120 mm
5.1. Montaje
Hay tres formas de montar el panel:
Hueco frontal - fije la placa metálica a la parte frontal de la superficie con cuatro tornillos (incluidos). A continuación, coloque el panel en la placa metálica. Véase la siguiente imagen.
Hueco trasero - fije el panel desde la parte de atrás con cinco tornillos o pernos M5 (no incluidos). La placa de metal no se usa. Véase la siguiente imagen.
Montaje en pared - use la carcasa de montaje en pared para paneles GX de 65 x 120 mm. Siga su guía de instalación.
 |
 |
Izquierda: Fijación desde el frente. Derecha: Fijación desde atrás.
Puede consultar las dimensiones del panel de control y la ubicación de los orificios de montaje en el capítulo Dimensiones.
5.2. Conexión del inversor/cargador
Utilice un cable UTP recto normal con conectores RJ45 para conectar el panel de control al inversor/cargador o al sistema de inversor/cargador. Si hay varias unidades, conecte el panel de control a cualquiera de ellas con un puerto RJ45 que no esté en uso.
Nota: En caso de que se trate de un sistema de varias unidades pre-VE.Bus, conecte el panel de control a la unidad maestra.

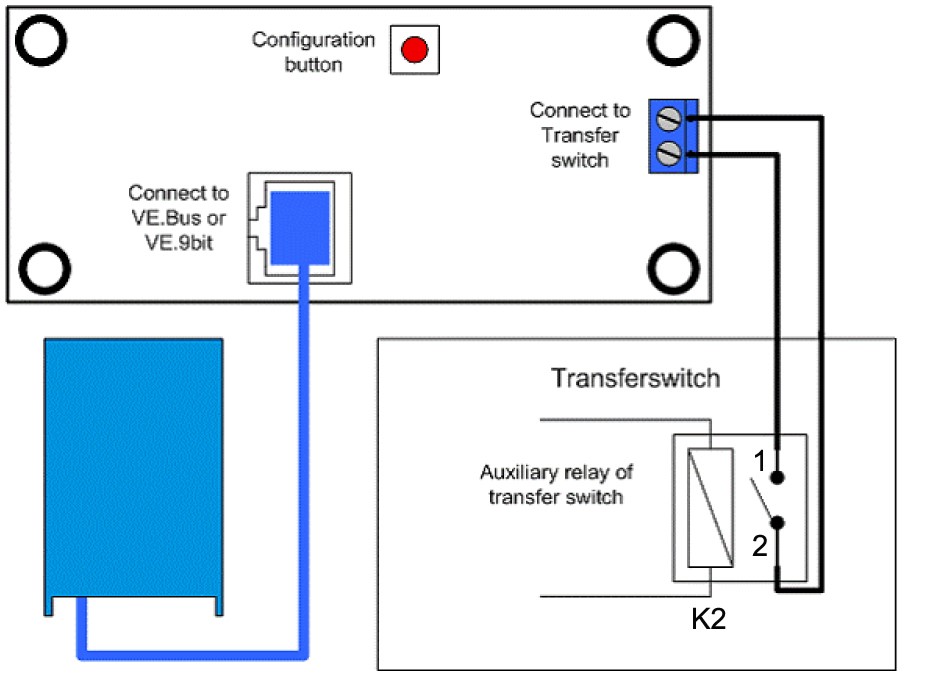

5.3. Conexión al conmutador de transferencia externo
Si se usa un conmutador de transferencia externo, conecte su relé auxiliar a los terminales del conector de tornillo de la parte trasera del panel de control. Cuando el relé auxiliar esté abierto, se podrá ajustar el límite de corriente CA con el selector giratorio del panel de control. Cuando el relé auxiliar este cerrado, el panel de control enviará un límite de corriente CA del generador predeterminado al sistema del inversor/cargador. El relé auxiliar es controlado por el conmutador de transferencia externo.
 |
Conexión del conmutador de transferencia.
