7. Fonctionnement

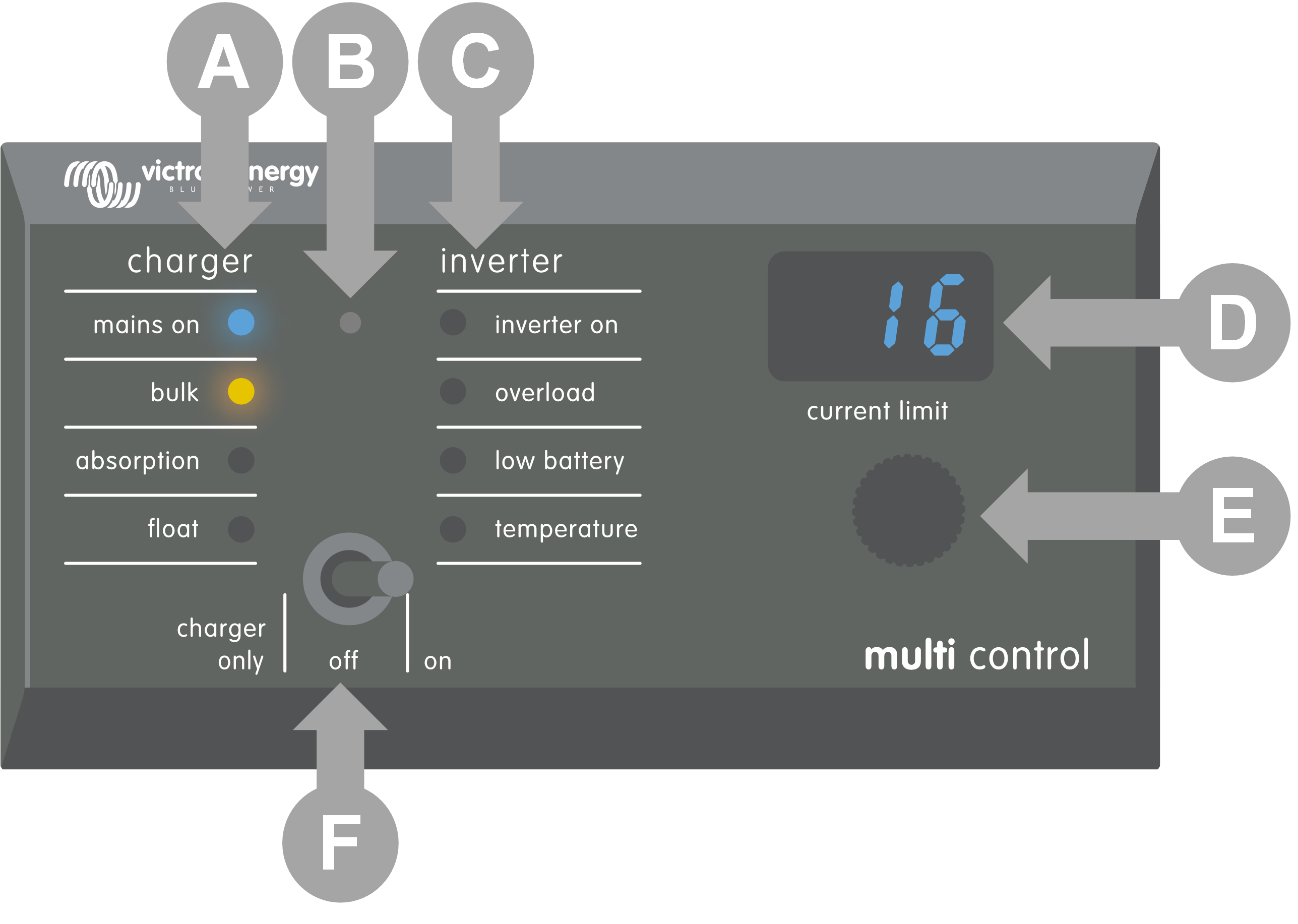

Le tableau de commande contrôle et surveille le système convertisseur/chargeur.
Le tableau de commande est actif dès que le système convertisseur/chargeur est mis sous tension.
ID | Description |
|---|---|
A | Voyants du chargeur : secteur allumé, bulk, absorption et float. |
B | Capteur de lumière, permettant de réduire automatiquement la luminosité des voyants. |
C | Voyants du convertisseur : convertisseur allumé, surcharge, batterie faible et température. |
D | Écran, indiquant la limite du courant d’entrée CA, la source CA ou les erreurs VE.Bus. |
E | Bouton du limiteur de courant CA, permettant de régler la limite du courant d’entrée CA. |
F | Interrupteur marche/arrêt/chargeur uniquement, permettant pour mettre le convertisseur/chargeur en marche, à l’arrêt ou en mode chargeur uniquement. |
7.1. Mise en marche et arrêt du système
Utilisez l’interrupteur du tableau de commande pour mettre le système en marche, l’arrêter ou le faire fonctionner en mode chargeur uniquement.
7.2. Réglage de la limite de courant d’entrée CA
Réglez la limite du courant CA à l’aide du bouton de commande. L’écran affiche la limite réglée et, dans le cas d’entrées CA multiples, l’écran affiche également la source d’entrée CA active (AC2, AC3, AC4).
Lorsque la fonction PowerAssist est activée dans le système convertisseur/chargeur, une valeur minimale de limite de courant d’entrée CA s’applique. Voir le tableau ci-dessous. Si la limite est inférieure à cette valeur, le convertisseur/chargeur arrête la charge, ouvre son relais de transfert interne, se déconnecte de l’alimentation CA et commence à convertir le courant.
Les limites de courant s’ajustent par paliers de 0,5 A en dessous de 10 A et par paliers de 1 A au-delà de 10 A. Par exemple, une limite de 11,1 A est arrondie à 12 A.
Le tableau de commande empêche de régler une limite inférieure au courant CA minimum du système convertisseur/chargeur. Si la limite du courant d’entrée CA doit être réglée sur 0 A (en dessous de la limite du convertisseur/chargeur), tournez rapidement le bouton dans le sens inverse des aiguilles d’une montre. L’écran du tableau de commande affiche 0,0 et le convertisseur/chargeur s’arrête de charger et commence à convertir. Tournez le bouton dans le sens des aiguilles d’une montre pour revenir à la limite minimale de courant CA.
Tension CA nominale (V) | Puissance nominale (VA) | Limite minimale configurable de courant CA (A) |
|---|---|---|
120 | 2000 | 5,5 - 8,4 * |
3000 | 7,5 - 9,5 * | |
5000 | 13,0 - 13,4 * | |
10000 | 18.5 | |
230 | 500 - 1200 | 2.4 |
1600 | 2,4 - 2,8 * | |
2000 | 2,4 - 4,5 * | |
3000 | 3,0 - 4,5 * | |
5000 | 3,9 - 6,4 * | |
8000 | 7,6 - 10,5 * | |
10000 | 8,6 - 10,5 * | |
15000 | 10,1 - 14,5 * |
*) La valeur exacte dépend du modèle de convertisseur/chargeur. Consultez la feuille de calcul « Limites de courant d’entrée minimales » qui se trouve dans le dossier « VE.Bus (Multi, convertisseurs et Quattro) » dans la section micrologiciel sur le site web de Victron Professional.
7.3. Luminosité des voyants
Pour votre confort, le capteur de lumière ajuste automatiquement la luminosité des voyants. Lorsque la lumière ambiante diminue, les voyants s’atténuent pour atteindre un niveau plus confortable et économiser de l’énergie.
