6. Configuration
6.1. Menu de configuration
Pour accéder au mode de configuration, appuyez sur le bouton situé à l’arrière du tableau de commande pendant environ 4 secondes jusqu’à ce que le voyant inférieur de la colonne de droite commence à clignoter, indiquant que le premier paramètre peut être modifié.
Pour modifier la valeur d’un paramètre, tournez le bouton jusqu’à ce que la valeur souhaitée soit affichée.
Appuyez sur le bouton de configuration pour passer au paramètre suivant.
Si vous appuyez sur le bouton de configuration après avoir sélectionné le dernier paramètre, vous quitterez le mode de configuration et activerez tous les paramètres. Ainsi, même si vous ne souhaitez régler qu’un seul paramètre, vous devrez parcourir tous les paramètres.
Lorsque vous appuyez sur le bouton de configuration, ou pendant la configuration, le convertisseur/chargeur passe en mode « convertisseur uniquement ».

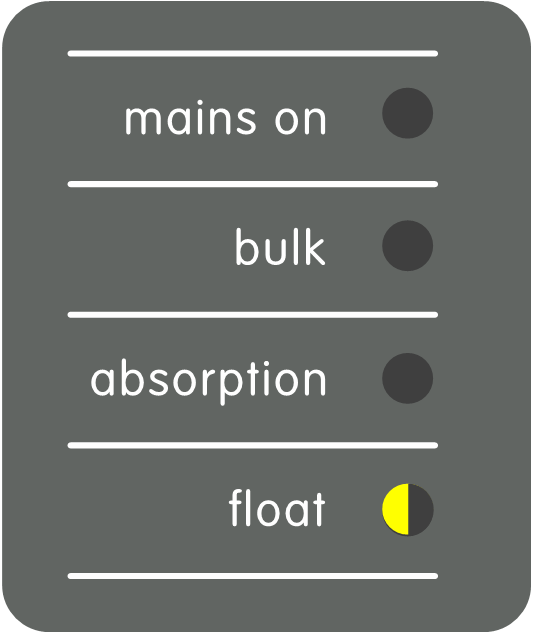

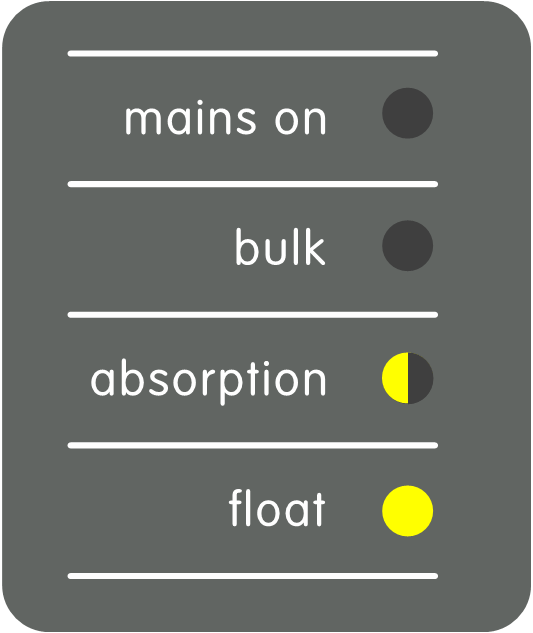

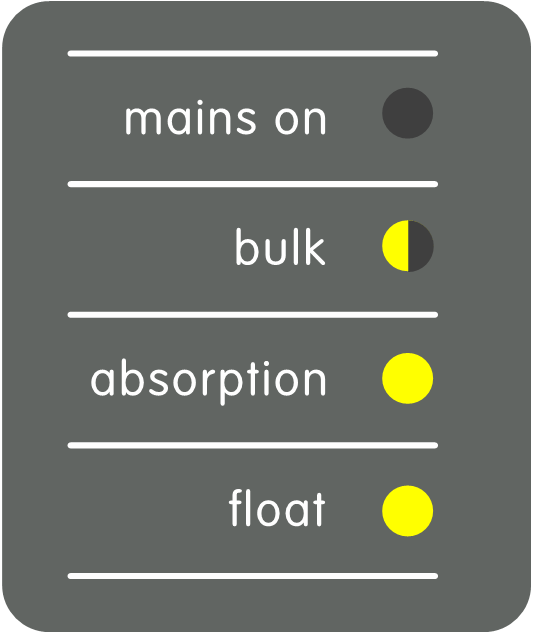

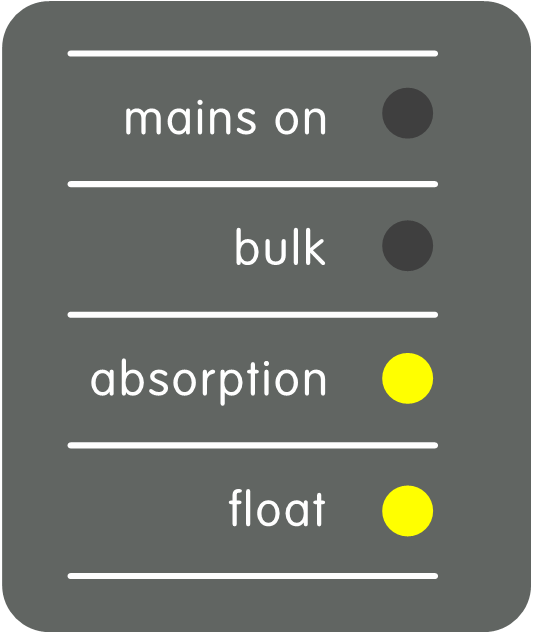

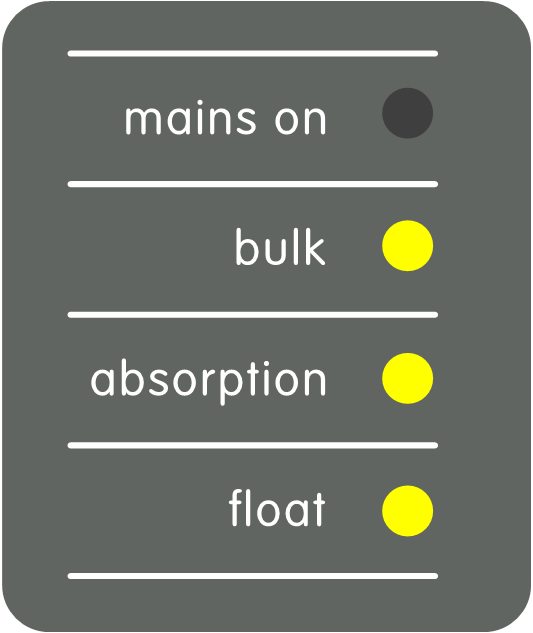

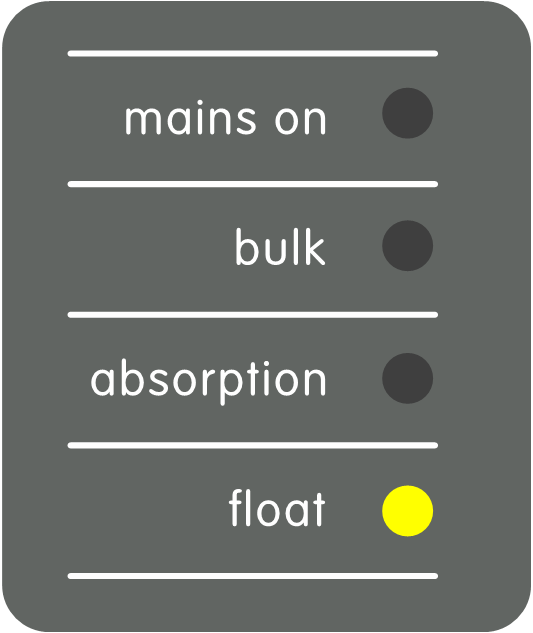

Les trois voyants inférieurs de la colonne de gauche du tableau de commande indiquent le paramètre en cours de réglage selon le tableau ci-dessous :
Élément du menu | Voyants | Paramètre | Par défaut | Plage |
|---|---|---|---|---|
1 |  | Facteur d’échelle | 0 | 0 - 9 |
2 |  | Courant du générateur (A) | 16 | 0 - 198 |
3 |  | Limite de courant CA supérieure pour l’entrée AC1 (A) | 254 | 0 - 254 |
4 |  | Limite de courant CA supérieure pour l’entrée AC2 (A) | 254 | 0 - 254 |
5 |  | Limite de courant CA supérieure pour l’entrée AC3 (A) | 254 | 0 - 254 |
6 |  | Limite de courant CA supérieure pour l’entrée AC4 (A) | 254 | 0 - 254 |
= voyant éteint,
= le voyant clignote,
= voyant allumé
6.2. Facteur d’échelle
Avis
Ce paramètre ne s’applique qu’aux systèmes pré-VE.Bus. Laissez-le à sa valeur par défaut de 1 pour les systèmes VE.Bus.
Pour les anciens systèmes pré-VE.Bus, voir le chapitre Facteur d’échelle pré-VE.Bus.
6.3. Limite de courant du générateur
Avis
Ce paramètre ne s’applique que lorsqu’un commutateur de transfert externe est utilisé et n’a aucun impact autrement.
La limite de courant CA du générateur peut être réglée dans une plage de 0 à 198 A, par paliers de 2 A.
Lorsque vous configurez la limite de courant CA du générateur, n’oubliez pas que tous les générateurs ne peuvent pas fonctionner à pleine charge. En particulier, les petits générateurs de 3000 tr/min de certaines marques peuvent surchauffer en cas de fonctionnement prolongé à pleine charge, et le courant maximum doit être inférieur à la valeur nominale maximale, tandis que la limite de courant CA pour les générateurs de 1500 tr/min peut être réglée à un niveau plus élevé.
Pour les générateurs de 3000 tr/min, la limite est fixée à 70 % de la valeur nominale maximale.
Pour les générateurs de 1500 tr/min, la limite est fixée à 90 % de la valeur nominale maximale.
6.4. Limite supérieure des entrées CA 1 à 4
Pour éviter des limites de courant d’entrée CA trop élevées, le tableau de commande propose un réglage de limite supérieure pour les entrées CA. Par exemple, dans le cas de convertisseurs/chargeurs de grande capacité ou multiples fonctionnant en parallèle, le courant de passage maximal peut dépasser la capacité de l’alimentation CA ou du disjoncteur. En modifiant la limite supérieure du courant d’entrée CA, vous vous assurez que la limite du courant de quai reste dans une plage spécifique.
Un système VE.Bus étendu peut avoir jusqu’à quatre entrées CA. Cependant, un système VE.Bus MultiPlus de base n’a qu’une seule entrée CA. Ainsi, seule la limite supérieure de l’entrée CA 1 doit être configurée. Les limites des autres entrées CA peuvent être ignorées en toute sécurité.
6.4.1. Fonction d’affichage spéciale
Imaginons le scénario suivant :
Vous disposez d’un système convertisseur/chargeur avec deux entrées CA, à savoir le générateur et l’alimentation à quai. Vous souhaitez donner la priorité au générateur par rapport à l’alimentation à quai. Vous connectez le générateur à l’entrée CA 1 et l’alimentation à quai à l’entrée CA 2. Vous ne voulez pas que l’utilisateur modifie la limite d’entrée CA du générateur, donc dans les paramètres du convertisseur/chargeur, vous désactivez le paramètre « Annulé par le panneau de contrôle à distance » pour l’entrée CA 1, et vous l’activez pour l’entrée CA 2.
Le tableau de commande se comportera comme suit :
Lorsque le générateur est actif, le tableau de commande affiche « AC ».
Lorsque le générateur est arrêté et que l’alimentation à quai est active, le tableau affiche alternativement « AC2 » et la limite de courant pour AC2. Cependant, cet affichage alterné peut ne pas correspondre à vos préférences.
Pour résoudre ce problème :
Une approche plus simple consiste à n’afficher que la valeur de la limite de courant lorsque l’entrée CA 2 est active. Cela suffit pour indiquer le passage à l’alimentation à quai. Pour ce faire, réglez tous les paramètres de limite supérieure d’entrée CA à zéro, sauf un. Dans cet exemple, les limites pour AC1, AC3 et AC4 doivent être réglées à zéro. Ce réglage élimine cet affichage alterné indésirable.
6.5. Limite d’intensité annulée par le panneau de contrôle à distance
Ce réglage existe dans le convertisseur/chargeur. Lorsqu’il est activé, le tableau de commande peut modifier la limite de courant d’entrée CA, et lorsqu’il est désactivé, il ne le peut pas.
Dans le cas d’un Quattro, les deux entrées ont un réglage « annulé par le panneau de contrôle à distance » et sont configurables indépendamment.
Pour plus de détails sur la configuration de la fonction « annulé par le panneau de contrôle à distance », consultez le manuel du convertisseur/chargeur.
6.6. Exemple de configuration
Deux exemples sont donnés pour vous aider à comprendre le réglage des paramètres.
Comme il s’agit d’un système VE.Bus, il n’est pas nécessaire de régler le facteur d’échelle.
Un générateur de 4 kVA peut fournir un courant maximal de 17,4 A. En appliquant une marge de sécurité de 70 %, nous réglerons le courant du générateur à 12 A.
Pour effectuer la configuration, procédez comme suit :
Maintenez le bouton de configuration enfoncé jusqu’à ce que le voyant inférieur de la colonne de gauche se mette à clignoter. Cela signifie que vous avez accédé au mode de configuration et que vous pouvez modifier le facteur d’échelle. Comme indiqué précédemment, ce paramètre peut être ignoré dans le cas des Multi VE.Bus.
Appuyez sur le bouton pour passer au réglage suivant. Le voyant en bas à gauche s’allume, indiquant que le courant du générateur peut être réglé.
Tournez le bouton jusqu’à ce que l’écran affiche 12.
Appuyez sur le bouton pour passer au réglage « Limite supérieure de courant de quai de l’entrée CA 1 ».
Si vous souhaitez que le courant de quai maximal que l’opérateur peut régler soit inférieur à 32 A, vous pouvez modifier cette valeur.
Comme les 3 paramètres suivants (Limite supérieure de courant de quai de l’entrée CA 2, 3 et 4) n’ont pas besoin d’être configurés, vous pouvez appuyer 4 fois sur le bouton pour parcourir les paramètres et finaliser la configuration.
