7. Zugriff auf das GX-Gerät
Es ist möglich, über ein Smartphone, ein Tablet oder einen Computer auf das GX-Gerät zuzugreifen. Dieser Zugriff wird Remote Console genannt. Die Remote Console ist das zentrale Element, um Einstellungen am GX-Gerät vorzunehmen oder zu ändern.
Bei GX-Geräten mit einem Display kann diese Fernkonsolenfunktion standardmäßig deaktiviert sein und muss aktiviert werden. Bei GX-Geräten ohne Display ist die Remote Console standardmäßig aktiviert.
Es gibt mehrere Möglichkeiten, Zugriff zu erhalten:
Zugangstyp | Color Control GX | Venus GX | Cerbo GX / Cerbo-S GX | Ekrano GX |
|---|---|---|---|---|
VictronConnect via Bluetooth[4] | - [1] | - [1] | Ja | Ja |
- [2] | Ja | Ja | Ja | |
Ja | Ja | Ja | Ja | |
VRM-Portal [3] | Ja | Ja | Ja | Ja |
[1] Sowohl CCGX als auch VGX verfügen nicht über integriertes Bluetooth. Diese Funktion kann durch den Anschluss eines USB-Bluetooth-Dongles leicht hinzugefügt werden. [2] Das CCGX verfügt nicht über integriertes WLAN. Diese Funktion können Sie ganz einfach mit einem USB-WLAN-Dongle nachrüsten. [3] Erfordert, dass das GX-Gerät mit dem Internet verbunden ist. [4] Die Bluetooth-Funktion des GX-Geräts ist auf die Unterstützung des ersten Anschlusses und der Netzwerkkonfiguration beschränkt. Sie können Bluetooth nicht für den Anschluss an die Remote Console oder andere Victron-Produkte (z. B. SmartSolar-Laderegler) verwenden. Weitere Informationen über den Anschluss anderer Victron-Produkte finden Sie unter Kopplung von Victron-Produkten. | ||||
7.1. Verwendung von VictronConnect über Bluetooth
Wenn Sie gerade zum ersten Mal mit VictronConnect beginnen, sollten Sie vielleicht mit dem VictronConnect Handbuch beginnen.
Laden Sie die neueste Version der VictronConnect-App auf Ihr Bluetooth-kompatibles Gerät (Telefon oder Laptop), und stellen Sie sicher, dass Bluetooth aktiviert ist.
Stellen Sie sicher, dass das Ekrano GX eingeschaltet ist.
Öffnen Sie die VictronConnect App im Umkreis von 10 Metern vom Ekrano GX und warten Sie, bis die Geräte in der Nähe entdeckt werden.
Sobald Sie das entdeckt haben, klicken oder tippen Sie auf das Ekrano GX..
Bei der ersten Verbindung werden Sie aufgefordert, einen Bluetooth-PIN-Code einzugeben.
Der einmalige PIN-Code befindet sich auf einem Aufkleber auf der Oberseite des Ekrano GX.
Bei GX-Geräten, die den Standard-PIN-Code verwenden, werden Sie dann aufgefordert, diesen unsicheren Standard-PIN-Code in einen sichereren eindeutigen Code zu ändern. Bitte stellen Sie Ihren einzigartigen Code ein und bewahren Sie ihn dann an einem sicheren Ort für Kennwörter auf, für den Fall, dass Sie ihn vergessen haben.
 |  |  |
Vom Hauptbildschirm des Geräts aus können Sie die Netzwerk- und Ethernet-Einstellungen ändern, den integrierten WLAN-Zugangspunkt aktivieren oder deaktivieren, das System im VRM anzeigen oder die Remote Console öffnen (erfordert einen WLAN-Anschluss an ein lokales Netzwerk oder den Zugangspunkt Ihres GX-Geräts).
Für die Netzwerkeinstellungen tippen oder klicken Sie auf das Zahnradsymbol.
 |  |  |
Anmerkung
Bluetooth kann nur für den erstmaligen Anschluss und die Netzwerkkonfiguration verwendet werden und kann keine Verbindung zu anderen Victron-Produkten, wie z. B. SmartSolar-Ladereglern, herstellen. Wenn Sie andere Victron-Produkte anschließen möchten, lesen Sie bitte Kapitel Kopplung von Victron-Produkten.
7.2. Zugriff über den integrierten WLAN-Zugangspunkt.
Für diese Methode muss die VictronConnect App auf Ihrem Smartphone, Tablet oder Laptop installiert sein.
Schritte zur automatischen Verbindung über den QR-Code:
Suchen Sie den QR-Code-Aufkleber an der Seite des EGX
Scannen Sie den QR-Code mit der Kamerafunktion Ihres Telefons oder einer QR-Code-Scan-App
Falls Ihr Telefon dies unterstützt, werden Sie aufgefordert, sich mit dem WLAN-Zugangspunkt zu verbinden
Sobald die Verbindung hergestellt ist, öffnen Sie VictronConnect
Wählen Sie das GX-Gerät aus der Liste aus
Öffnen Sie die Remote Console.
Schritte zur manuellen Verbindung:
Stellen Sie sich so nah wie möglich vor dem Ekrano GX, und nicht weiter als ein paar Meter entfernt.
Gehen Sie zu den WLAN-Einstellungen auf Ihrem Telefon / Tablet / Laptop.
Nach der Suche erscheint das Ekrano GX in der Liste als Venus-HQ1940DEFR4-3b6. Dabei ist HQ, die Seriennummer, wie sie auf der Seite der Schachtel aufgedruckt ist.
Verbinden Sie sich mit dem „WLAN-Schlüssel”, den Sie auf der Seite der Schachtel finden, und auch auf einer Karte in der Plastiktüte. Bewahren Sie das an einem sicheren Ort auf.
Wenn Sie VictronConnect öffnen, beginnt es automatisch mit dem Scannen des WLAN-Netzwerks.
Sobald das Gerät gefunden wurde, wählen Sie das GX-Gerät aus der Liste aus.
Öffnen Sie die Remote Console.
Anmerkungen:
Wenn Sie VictronConnect nicht verwenden können, können Sie einen Webbrowser verwenden und zur IP-Adresse http://172.24.24.1 oder http://venus.local navigieren.
Für zusätzliche Sicherheit ist es möglich, den WLAN-Zugangspunkt zu deaktivieren. Siehe Einstellungen → WLAN → Zugangspunkt erstellen in der Remote Console.
Anleitungsvideo
Sehen Sie sich das Video mit der Schritt-für-Schritt-Anleitung zum Anschluss an ein GX-Gerät mit der VictronConnect App an:
7.3. Zugriff auf die Remote Console über das lokale LAN/WLAN-Netzwerk
In diesem Abschnitt wird erklärt, wie die Verbindung zur Remote Console hergestellt wird, wenn das Ekrano GX mit dem lokalen Computernetzwerk verbunden ist, entweder mit einem Ethernet-Kabel oder wenn es für die Verbindung mit einem lokalen WLAN-Netzwerk konfiguriert ist.
Diese Methode erfordert keine Internetverbindung. Nur ein lokales Computernetzwerk ist ausreichend.
Sobald die Verbindung hergestellt ist, verbinden Sie sich mit dem GX-Gerät, indem Sie die VictronConnect App auf einem Telefon, Tablet oder Laptop ausführen. Beachten Sie, dass es an dasselbe Computernetzwerk angeschlossen werden muss wie das Ekrano GX.
Dieses Video zeigt, wie das funktioniert.
7.3.1. Alternative Methoden zur Ermittlung der IP-Adresse für die Remote Console.
Für den Fall, dass VictronConnect nicht verwendet werden kann, hier sind ein paar andere Methoden, um das Ekrano GX zu finden, d.h. seine IP-Adresse.
Lokale Adresse verlinken - Venus.local
Wenn die Remote Console auf LAN-Einstellung aktiviert ist. Eine direkte Verbindung (über Netzwerkkabel ohne Router oder DHCP-Server) ist möglich. Sie können auf das GX-Gerät zugreifen, indem Sie venus.local oder http://venus.local in einen Webbrowser eingeben, oder in VictronConnect, wenn Sie mit dem gleichen Netzwerk verbunden sind. Aktivieren Sie diese Funktion nur bei vertrauenswürdigen Netzwerken oder direkten Verbindungen. Vergewissern Sie sich, dass Sie die Kennwortprüfung deaktiviert haben, oder legen Sie zuerst ein Kennwort fest.
 |
IP-Adresse auf VRM
Auf dem VRM-Portal finden Sie die IP-Adresse auf der Geräteliste-Seite der Installation. Beachten Sie, dass dies voraussetzt, dass das Ekrano GX mit dem Internet verbunden sein muss.
 |
Netzwerk (unter Microsoft Windows)
In einem lokalen Netzwerk, zum Beispiel zu Hause, finden Sie das Ekrano GX auch in der Windows „Netzwerk”-Übersicht (hierbei wird die Übertragungstechnologie Universal Plug-and-Play (UPnP) verwendet):
 |
Durch Doppelklicken auf das Symbol wird die Remote Console im LAN geöffnet.
 |
Öffnen Sie das Fenster „Eigenschaften“, indem Sie mit der rechten Maustaste auf das Symbol klicken, um die IP-Adresse anzuzeigen.
 |
7.4. Zugriff über VRM
 |
Diese Methode erfordert eine funktionierende Internetverbindung, sowohl auf Ihrem Telefon/Tablet/Laptop als auch auf das Ekrano GX. Bei einer Neuinstallation bedeutet dies, dass sie mit einem Ethernet-Kabel verbunden werden muss.
Schritt-für-Schritt-Anleitung:
Zuerst verbinden Sie das Ekrano GX mit dem Internet, indem Sie es an ein funktionierendes Ethernet-Netzwerk anschließen, das, wie die meisten Netzwerke, über einen DHCP-Server verfügt und das mit dem Internet verbunden ist.
Das Ekrano GX wird sich sofort mit dem VRM verbinden.
Gehen Sie jetzt zum VRM-Portal, https://www.victronenergy.de/panel-systems-remote-monitoring/vrm, und folgen Sie den Anweisungen, um das Gerät hinzuzufügen.
Sobald der VRM sichtbar ist, klicken Sie auf den Link Remote Console im linken Menü.

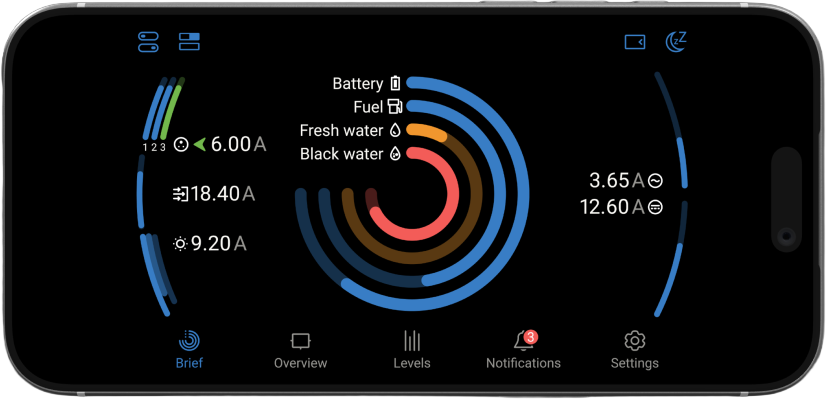

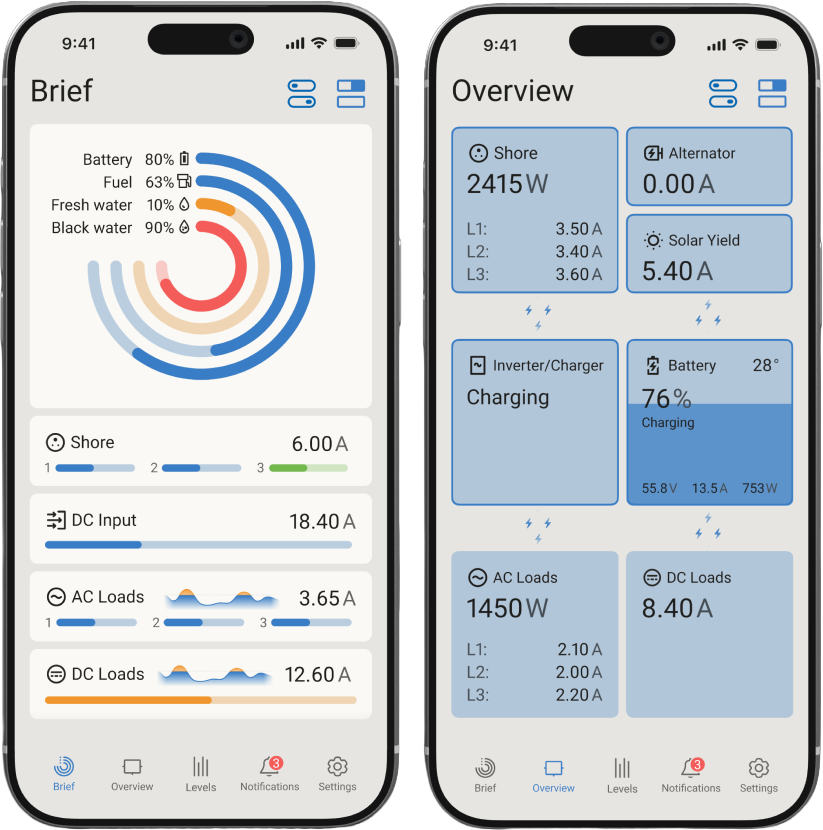

Das Ergebnis sieht ähnlich aus wie das Bild oben.
Weitere technische Informationen finden Sie im zugehörigen Kapitel zur Fehlerbehebung: Remote Console auf VRM - Fehlerbehebung.
7.5. Das Menü Remote Console
Das Menü Remote Console (Einstellungen → Remote Console) enthält Optionen zur Steuerung des Zugriffs auf die Remote Console über LAN/WLAN und VRM und zeigt den Online-Status der Remote Console im VRM an.
Die Optionen im Detail:
Kennwortprüfung deaktivieren.
Mit dieser Option wird beim Zugriff auf die Remote Console keine Kennwortprüfung durchgeführt.
Kennwortprüfung aktivieren:
Um die Kennwortprüfung zu aktivieren, muss zunächst ein Kennwort vergeben werden. Verwenden Sie dieses Kennwort beim Zugriff auf die Remote Console. Bewahren Sie es an einem sicheren Ort auf.
Auf VRM aktivieren:
Wenn diese Option aktiviert ist, kann die Remote Console über das VRM-Portal von jedem Ort der Welt aus genutzt werden. Die Kennwortprüfung (empfohlen) gilt auch, wenn sie aktiviert ist.
Remote Console auf VRM – Status:
Zeigt den Online-Status der Remote Console auf dem VRM an.
Im LAN aktivieren:
Wenn diese Option aktiviert ist, kann die Remote Console über das lokale LAN/WLAN genutzt werden. Beachten Sie die Sicherheitswarnung.
Beachten Sie, dass Sie das GX-Gerät nach dem Ändern einer dieser Einstellungen manuell neu starten müssen (Einstellungen → Allgemein → Neustart).
