3. Installation

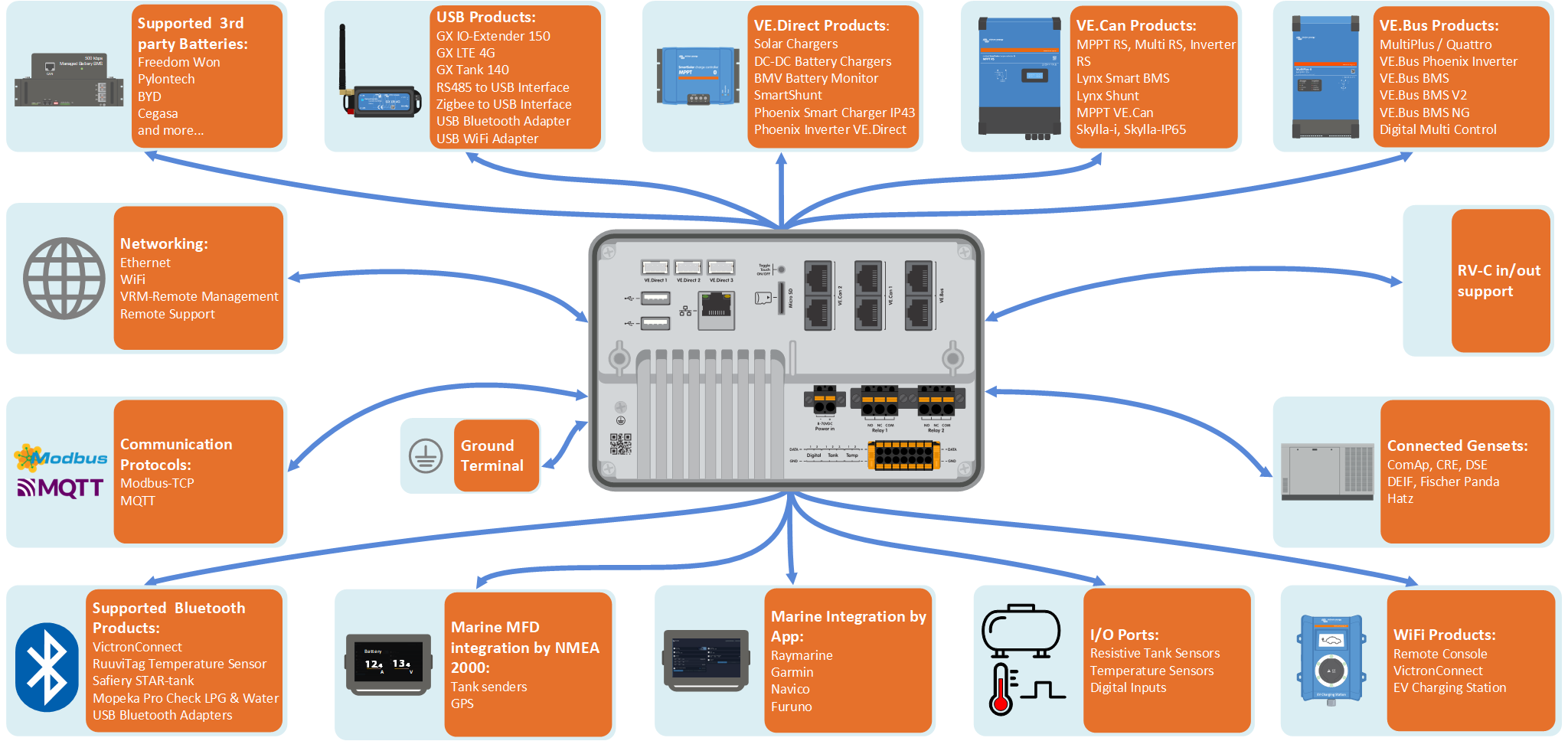

3.1. Ekrano GX – Übersicht der Anschlüsse
Schnittstellen | IO | Sonstiges |
|---|---|---|
3 x VE.Direct | 2 x digitale Eingänge | MicroSD-Kartensteckplatz (max. 32 GB) |
2 x VE.Can | 3 x resistive Tankpegeleingänge | Versenkte Taste für Touch Control |
1 x VE.Bus | 2 x Eingänge für Temperatursensoren | Anschluss für Netzteil (8–70 VDC) |
Ethernet | 2 x programmierbares Relais (NO, COM, NC – Strombegrenzung: Gleichstrom bis zu 30 VDC: 3 A / Wechselstrom 125 VAC: 1 A)) | 7-Zoll-TFT-LCD-Touchscreen (1024x600 Pixel) |
WLAN 2,4 GHz (802.11 b/g/n) | Erdungsklemme zum Anschluss des Schutzpotentialausgleichsleiters | |
Bluetooth Smart | ||
2x USB-Kommunikationsanschlüsse (Strombegrenzung: 1,5 A mit 5 V geteilt) |
3.2. Befestigungsmöglichkeiten
Der Ekrano GX wird mit einer soliden Stahlhalterung, zwei Stangen und Flügelmuttern für die Montage von hinten und einer Option für die Montage nur von vorne unter Verwendung der angebrachten Federn geliefert.
Montage von der Rückseite
Montieren Sie den Ekrano GX an der Rückseite, wenn er leicht zugänglich ist.
Bereiten Sie den Ausschnitt gemäß der Ausschnittvorlage aus dem Anhang vor.
Schrauben Sie die mitgelieferten M5-Bolzen mit dem kurzen Gewindeende in die hinteren Gewinde.
Platzieren Sie den EGX in den Ausschnitt und montieren Sie die Stahlhalterung mit den mitgelieferten Flügelmuttern.
Ziehen Sie die Flügelmuttern fest. Bei korrekter Ausführung wird die Dichtung um den Ausschnitt herum an die Oberfläche gepresst, so dass sie wasserdicht ist.
Montage von der Vorderseite
Montieren Sie den Ekrano GX von der Vorderseite, wenn er nicht über die Rückseite zugänglich ist.
Bereiten Sie den Ausschnitt gemäß der Ausschnittvorlage aus dem Anhang vor.
Montieren Sie die mitgelieferten Federn mit den beiden Schrauben mit Unterlegscheiben.
Stellen Sie alle notwendigen Kabelverbindungen her.
Drücken Sie die Federn vorsichtig zurück und halten Sie sie mit den Fingern fest, während Sie den EGX in den Ausschnitt einsetzen. Lösen Sie dann die Federn. Sie schnappen zurück, sobald der EGX vollständig eingesetzt ist und halten das Gerät in Position. Seien Sie vorsichtig, denn diese Federn sind stark und es tut sehr weh, wenn sie versehentlich in Ihre Finger schnappen.
Montageposition
Obwohl der Ekrano GX von der Vorderseite her wasserdicht ist (wenn Sie die Stahlhalterung verwenden) und über eine helle Hintergrundbeleuchtung verfügt, sollten Sie ihn nicht im direkten Sonnenlicht montieren, um eine Überhitzung zu vermeiden und eine bessere Ablesbarkeit zu erreichen. Montieren Sie es waagerecht. Das Hochformat oder die automatische Drehung wird nicht unterstützt.
3.3. Stromversorgung des Ekrano GX
Das Gerät wird über den Power in V+-Anschlussbuchse mit Strom versorgt. Es werden 8 bis 70 VDC akzeptiert. Das Gerät versorgt sich selbst nicht über eine der anderen Verbindungen (z. B. Netzwerk). Das mitgelieferte DC-Stromkabel enthält eine träge 3,15 A Inline-Sicherung.
Wenn das EGX in einer Installation mit einem VE.Bus BMS verwendet wird, schließen Sie die Power in V+ auf dem EGX an die Klemme mit der Bezeichnung „Last trennen” auf dem VE.Bus BMS an. Schließen Sie beide Minusleitungen an den Minuspol einer gemeinsamen Batterie an.
Ein warnender Hinweis zur Stromversorgung über den AC-Out-Anschluss eines VE.Bus-Wechselrichters, Multi oder Quattro:
Wenn Sie das EGX von einem an den AC-Out-Port eines beliebigen VE.Bus-Produktes (Inverter, Multi oder Quattro) angeschlossenen Netzteil mit Strom versorgen, tritt nach dem Abschalten der VE.Bus-Produkte aus irgendeinem Grund (nach einem Betriebsfehler oder während eines Schwarzstarts) ein Deadlock auf. Die VE.Bus-Geräte booten nicht, bis das EGX Strom hat, aber das EGX bootet nicht, bis es Strom hat. Dieser Deadlock kann durch kurzes Herausziehen des EGX VE.Bus-Kabels korrigiert werden, an dem Sie beobachten werden, dass die VE.Bus-Produkte sofort mit dem Hochfahren beginnen.
Oder es kann eine Änderung an der RJ45-Verkabelung vorgenommen werden. Siehe FAQ F20 für weitere Informationen dazu.
Beachten Sie, dass sowohl mit als auch ohne obige Modifikation die Versorgung der Überwachungsgeräte mit dem AC-Out eines Wechselrichters/Ladegeräts (natürlich) den Nachteil hat, dass die gesamte Überwachung abgeschaltet wird, wenn ein Problem auftritt, das zum Abschalten des Wechselrichters/Ladegeräts führt. Beispiele sind Wechselrichterüberlastung, hohe Temperatur oder niedrige Batteriespannung. Es wird daher empfohlen, das GX-Gerät über die Batterie zu betreiben.
Isolierung
Da das EGX mit vielen verschiedenen Produkten verbunden ist, stellen Sie bitte sicher, dass bei der Isolierung die richtige Sorgfalt angewendet wird, um Kurzschlüsse zu vermeiden. Bei 99 % der Installationen wird dies kein Problem darstellen.
VE.Bus-Anschlüsse sind isoliert
VE.Direct-Anschlüsse sind isoliert
VE.Can-Anschluss 1 ist galvanisch isoliert, VE.Can-Anschluss 2 ist nicht isoliert
USB-Anschlüsse sind nicht isoliert. Der Anschluss eines WLAN- oder GPS-Dongles stellt kein Problem dar, da er nicht an eine andere Stromversorgung angeschlossen ist. Obwohl es eine Erdschleife gibt, wenn Sie einen separat gespeisten USB-Hub montieren, haben wir bei umfangreichen Tests keine Probleme festgestellt.
Der Ethernet-Port ist isoliert, mit Ausnahme der Abschirmung: Verwenden Sie ungeschirmte UTP-Kabel für das Ethernet-Netzwerk.
Erweiterung der USB-Schnittstellen durch Verwendung eines selbstversorgten USB-Hubs
Obwohl die Anzahl der USB-Anschlüsse durch die Verwendung eines Hubs erweitert werden kann, gibt es eine Grenze für die Energiemenge, die die integrierte USB-Anschluss bereitstellen kann. Wenn Sie die Anzahl der USB-Anschlüsse erweitern, empfehlen wir Ihnen, immer angetriebene USB-Hubs zu verwenden. Und um das Risiko von Problemen zu minimieren, sollten Sie unbedingt qualitativ hochwertige USB-Hubs verwenden. Da Victron auch einen VE.Direct-zu-USB-Adapter anbietet, können Sie diese Anordnung verwenden, um die Anzahl der VE.Direct-Geräte, die Sie an Ihr System anschließen können, zu erhöhen. Bitte beachten Sie dieses Dokument für die Begrenzung der Anzahl der Geräte, die an verschiedene GX-Geräte angeschlossen werden können.
3.4. Integrierter 7-Zoll-Touchscreen
 |
Das integrierte 7-Zoll-Touchscreen-Display bietet Ihnen einen sofortigen Überblick über Ihr System und ermöglicht es Ihnen, jederzeit Einstellungen vorzunehmen. Das superschlanke und wasserdichte Design und die einfache Installation bieten viel Flexibilität beim Erstellen eines klaren und sauberen Armaturenbretts.
Es ist keine Konfiguration erforderlich. Wenn der Bildschirm angeschlossen ist, wird das Gerät automatisch die GX-Übersicht und die Menüsteuerung anzeigen.
Anzeigeoptionen sind im Menü Einstellungen → Anzeige & Sprache verfügbar. Sie können eine Zeit einstellen, bevor sich der Bildschirm ausschaltet, oder die adaptive Helligkeit aktivieren.
Der Bildschirm wird mit der Fingerspitze gesteuert. Sie können durch Streichen nach oben und unten durch die Menüs blättern und durch Antippen eine Auswahl treffen. Die Eingabe von Text und Zahlen erfolgt über eine Bildschirmtastatur.
3.5. Deaktivieren der Touch-Eingabesteuerung
Um den Zugriff auf das GX-System einzuschränken, ist es möglich, die Touch-Eingabesteuerung für den Touchscreen zu deaktivieren. Auf diese Weise kann der Ekrano GX an einem Ort angebracht werden, an dem er für den Bediener des Systems sichtbar ist, und gleichzeitig verhindern, dass er dies zur Erhöhung seiner Zugangsebene nutzt.
Beachten Sie, dass diese Funktion nur die Touch/Maus-Steuerung deaktiviert. Auf der Fernbedienungskonsole können Sie das Gerät weiterhin mit der Tastatur steuern.
Es gibt drei Möglichkeiten, die Touch-Funktion des Displays zu deaktivieren:
Über die versenkte Taste auf der Rückseite
Über einen Druckschalter, der mit einem der digitalen Eingänge verkabelt ist
Bei Verwendung einer externen USB-Tastatur, die an das Ekrano GX angeschlossen ist, kann die Touch-Funktion durch Betätigen der Pause-Taste ein- und ausgeschaltet werden.
Wenn Sie diese Funktion nutzen möchten, stellen Sie sicher, dass die USB-Anschlüsse und die USB-Tastatur nicht zugänglich sind.
Deaktivierung der Touch-Eingabeseuerung über die versenkte Taste auf der Rückseite des Ekrano GX
Nehmen Sie einen spitzen Gegenstand (z. B. einen Stift oder eine Büroklammer) und betätigen Sie die Taste einmal
Die Toucheingabe ist jetzt ausgeschaltet. Eingaben sind nicht mehr möglich. Das Display schaltet sich nach der unter Display-Ausschaltzeit eingestellten Zeit aus (siehe Menü Anzeige & Sprache). Durch Berühren des Bildschirms wird die zuletzt eingestellte Seite aktiviert.
Wenn Sie die Taste erneut betätigen, wird die Touch-Funktion aktiviert
Deaktivieren der Touch-Eingabesteuerung über einen Druckschalter
Gehen Sie zu Einstellungen → E/A → Digitale Eingänge → Digitaler Eingang [Nummer des digitalen Eingangs].
Blättern Sie im Untermenü nach unten, bis Sie die Option Touch-Eingabesteuerung sehen
Betätigen Sie die Leertaste oder klicken/tippen Sie, um die Touch-Eingabesteuerung zu aktivieren.
Verkabeln Sie einen Druckschalter zwischen den entsprechenden oberen und unteren Pins des zugehörigen digitalen Eingangs.
Durch einmaliges Drücken der Taste aktivieren (deaktivieren) Sie die Touch-Funktion. Touch-Eingaben sind nicht mehr möglich. Das Display schaltet sich nach der unter Display-Ausschaltzeit eingestellten Zeit aus (siehe Menü Anzeige & Sprache). Durch Berühren des Bildschirms wird die zuletzt eingestellte Seite aktiviert. Wenn Sie die Taste erneut drücken, wird die Touch-Funktion deaktiviert (aktiviert). Beachten Sie, dass dadurch der gpio-Pin geerdet wird. Legen Sie keine Spannung an die gpio-Pins an.
Deaktivieren der Touch-Eingabesteuerung über eine externe USB-Tastatur
Schließen Sie eine externe USB-Tastatur an einen der USB-Anschlüsse des ... an Ekrano GX
Betätigen Sie die Pause-Taste, um die Touch-Eingabesteuerung ein-/auszuschalten.
Für Tastaturen ohne Pausetaste verwenden Sie eine der in diesem Wikipedia-Artikel genannten Ersatztastenkombinationen.
3.6. Relais-Verbindungen
Das Ekrano GX verfügt über die potentialfreien Relaisfunktionen „Normalerweise offen“ (NO) und „Normalerweise geschlossen“ (NC). Diese kann über das Menü Einstellungen → Relais → Funktion eingestellt werden.
Relais 1 ist von besonderer Bedeutung, da es neben der manuellen und temperaturabhängigen Auslösung (gilt auch für Relais 2) auch als Alarm-, Generator-Start/Stopp- oder Tankpumpenrelais verwendet werden kann.
 |
Wenn die Relaisfunktion als Alarm-Relais konfiguriert ist, ist es möglich, die Polarität des Relais über ein zusätzliches Menü umzupolen. Die Standardeinstellung ist Normalerweise offen. Bitte beachten Sie, dass die Umkehrung der Polarität auf Normalerweise geschlossen zu einem etwas höheren Stromverbrauch des GX-Geräts führt.
 |  |
Beachten Sie die Spannungs- und Stromgrenzen der Relais: Gleichstrom bis zu 30 VDC: 3 A – AC: 1 A, 125 VAC
