7. Dostęp do urządzenia GX

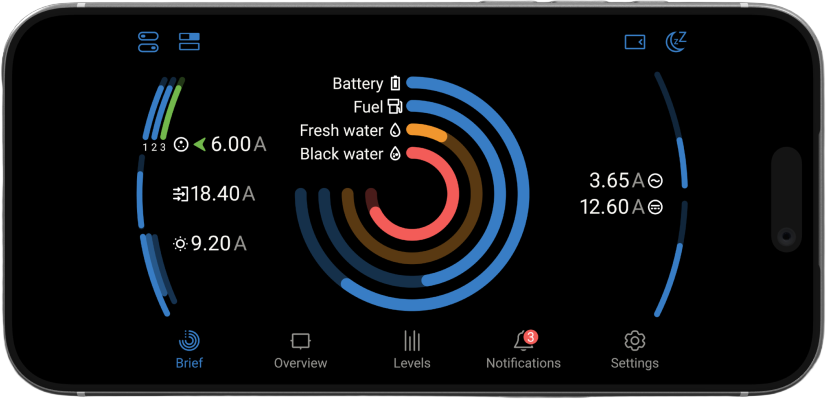

Dostęp do urządzenia GX można uzyskać za pośrednictwem smartfona, tabletu lub komputera. Dostęp tego rodzaju nosi nazwę Konsoli Zdalnej. Konsola zdalna jest centralnym elementem służącym do dokonywania lub zmiany ustawień urządzenia GX.
W urządzeniach GX z wyświetlaczem ta funkcja konsoli zdalnej może być domyślnie wyłączona i należy ją włączyć. Urządzenia GX bez wyświetlacza mają domyślnie włączoną Konsolę Zdalną.
Dostęp można uzyskać na kilka sposobów:
Rodzaj dostępu | Color Control GX | Panel Venus GX | Cerbo GX / Cerbo-S GX | Ekrano GX |
|---|---|---|---|---|
VictronConnect przez Bluetooth[4] | - [1] | - [1] | Tak | Tak |
- [2] | Tak | Tak | Tak | |
Tak | Tak | Tak | Tak | |
Portal VRM [3] | Tak | Tak | Tak | Tak |
[1] Zarówno CCGX, jak i VGX nie mają wbudowanego modułu Bluetooth. Tę funkcję można łatwo dodać, podłączając klucz USB Bluetooth. [2] CCGX nie zawiera wbudowanego układu łączności WiFi. Tę funkcję można łatwo dodać, podłączając klucz sprzętowy USB WiFi. [3] Wymaga podłączenia urządzenia GX do internetu. [4] Funkcjonalność Bluetooth urządzenia GX jest ograniczona do pomocy przy początkowym połączeniu i konfiguracji sieci. Nie można używać Bluetooth do łączenia się z konsolą zdalną ani innymi produktami Victron (np. kontrolerami ładowania SmartSolar). Więcej informacji na temat podłączania innych produktów Victron podano w rozdziale Podłączanie produktów Victron. | ||||
7.1. Korzystanie z VictronConnect przez Bluetooth
Jeśli dopiero rozpoczynasz swoją przygodę z VictronConnect, możesz zacząć od Instrukcji obsługi VictronConnect.
Pobierz najnowszą wersję aplikacji VictronConnect na na urządzenie zgodne z technologią Bluetooth (telefon lub laptop), i sprawdź, czy funkcja Bluetooth jest włączona.
Włącz Ekrano GX.
Uruchom aplikację VictronConnect w promieniu 10 metrów od Ekrano GX i poczekaj do chwili wykrycia pobliskich urządzeń.
Po odkryciu kliknij lub dotknij Ekrano GX.

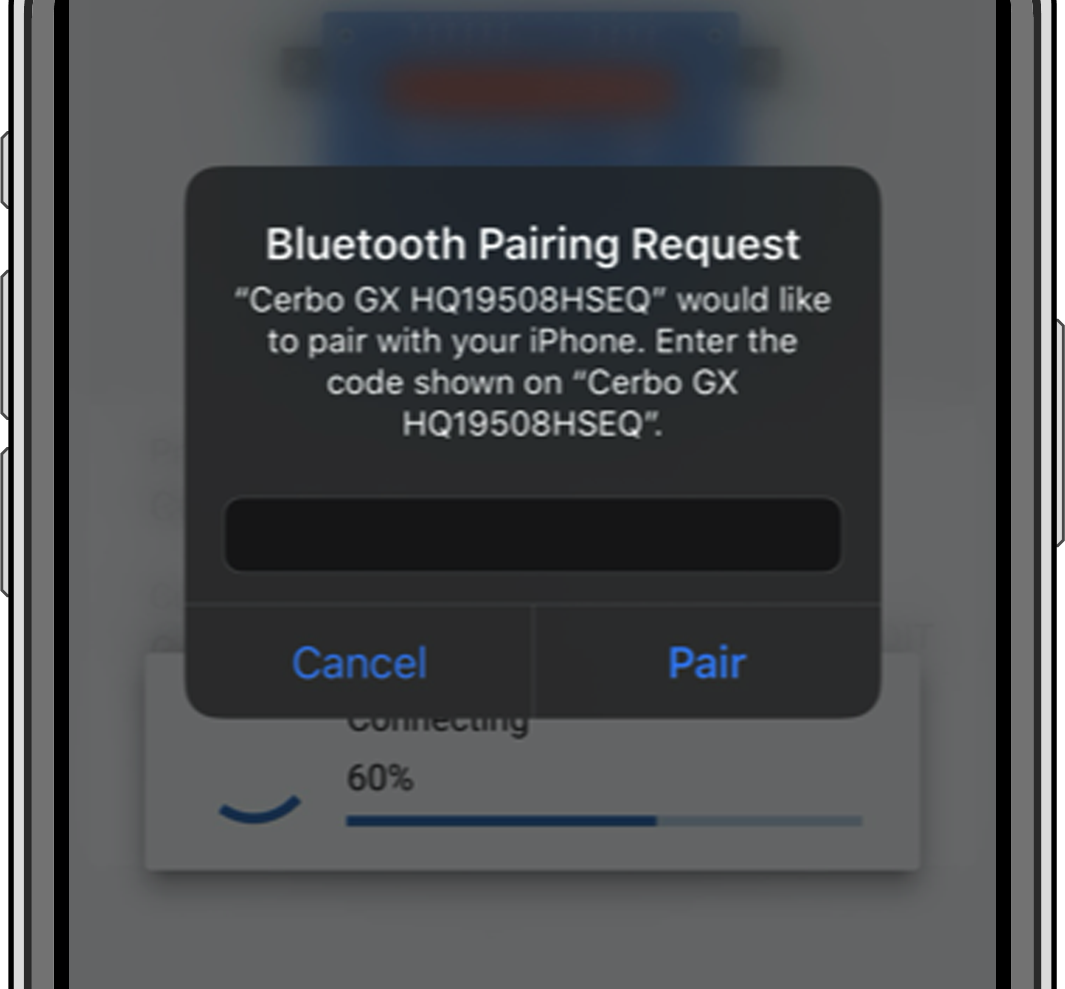

Przy pierwszym połączeniu pojawie się żądanie wprowadzenia kodu PIN Bluetooth.
Niepowtarzalny kod PIN jest wydrukowany na naklejce na górnej ściance Ekrano GX.

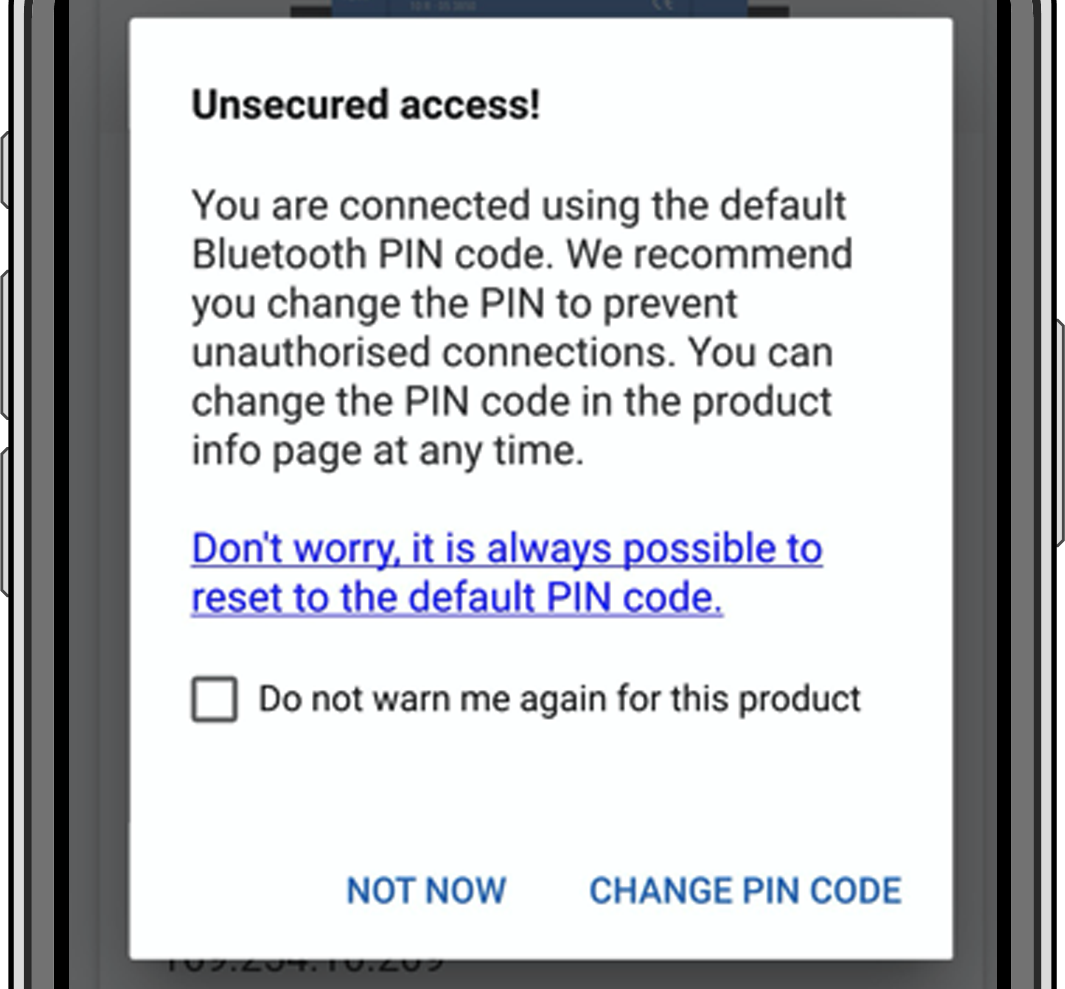

W przypadku urządzeń GX korzystających z domyślnego kodu PIN zostaniesz poproszony o zmianę tego domyślnego kodu PIN na kod niepowtarzalny, zapewniający większe bezpieczeństwo. Ustaw własny, niepowtarzalny kod, a następnie zapisz w notesie na wypadek, gdybyś go zapomniał.
 |  |  |
Z głównego ekranu urządzenia możliwa jest zmiana ustawień sieciowych i Ethernet, włączenie lub wyłączenie wbudowanego punktu dostępowego WiFi, podgląd systemu na VRM lub otwarcie Konsoli zdalnej (wymagane połączenie WiFi z siecią lokalną lub dostęp punkt urządzenia GX).
Chcąc wyświetlić ustawienia sieciowe dotknij lub kliknij ikonę koła zębatego.
 |  |  |
Uwaga
Bluetootha można używać wyłącznie do początkowego połączenia i konfiguracji sieci i nie można go łączyć z innymi produktami Victron, np. kontrolerami ładowania SmartSolar. Jeśli chcesz podłączyć inne produkty Victron, zapoznaj się z treścią rozdziału Podłączenie urządzeń Victron.
7.2. Dostęp przez wbudowany punkt dostępu WiFi
Ta metoda wymaga zainstalowania aplikacji VictronConnect na smartfonie, tablecie lub laptopie.
Działania w celu automatycznego nawiązania łączności za pomocą kodu QR:
Znajdź naklejkę z kodem QR na bocznej ściance EGX
Zeskanuj kod QR za pomocą funkcji aparatu w telefonie lub aplikacji do skanowania kodów QR
Jeśli Twój telefon ma taką funkcję, wyświetli się monit o połączenie z punktem dostępu WiFi
Po nawiązaniu połączenia otwórz VictronConnect

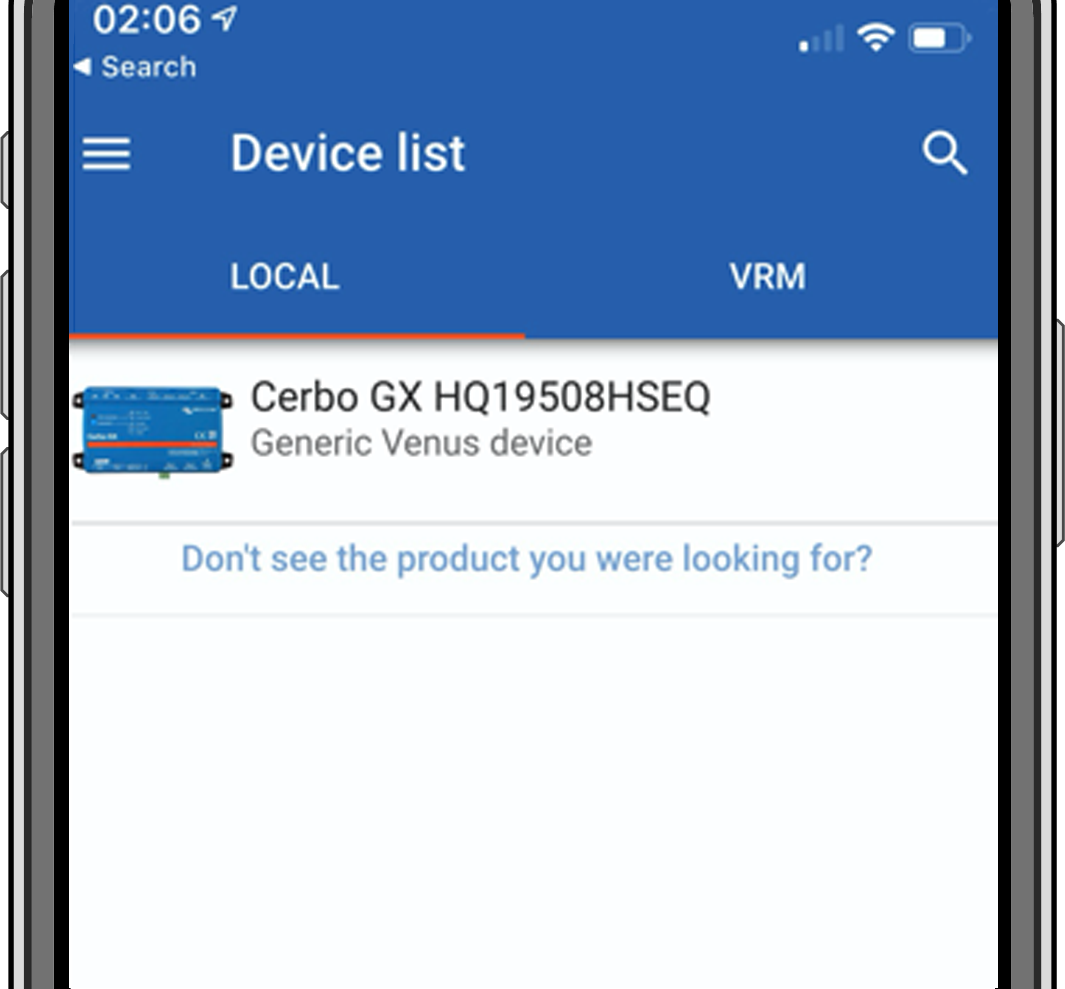

Wybierz urządzenie GX z listy
Otwórz Konsolę Zdalną
Działania w celu nawiązania łączności ręcznie:
Stań jak najbliżej Ekrano GX, nie dalej niż kilka metrów.
Przejdź do ustawień WiFi na swoim telefonie, tablecie lub laptopie.
Po zakończeniu wyszukiwania Ekrano GX pojawi się na liście jako Venus-HQ1940DEFR4-3b6. Gdzie HQ… to numer seryjny wydrukowany z boku pudełka.
Połącz się z WiFi za pomocą „klucza WiFi”, który znajdziesz wydrukowany z boku pudełka… a także na karcie w plastikowej torebce. Przechowuj ją w bezpiecznym miejscu.
Otwórz VictronConnect, automatycznie rozpocznie skanowanie sieci WiFi.
Po odnalezieniu, wybierz urządzenie GX z listy
Otwórz Konsolę Zdalną
Uwagi:
W razie braku możliwości skorzystania z VictronConnect można skorzystać z przeglądarki internetowej wpisując adres IP http://172.24.24.1 lub http://venus.local
Dla większego bezpieczeństwa można wyłączyć punkt dostępowy WiFi. Zobacz Ustawienia → WiFi → Utwórz punkt dostępu w Konsoli Zdalnej.
Film instruktażowy
Obejrzyj film instruktażowy, w którym krok po kroku przedstawiono sposób połączenia się z urządzeniem GX za pomocą aplikacji VictronConnect:
7.3. Dostęp do Konsoli Zdalnej poprzez lokalną sieć LAN/WiFi
W tym rozdziale wyjaśniono, jak połączyć się z Konsolą Zdalną, gdy Ekrano GX jest podłączony do lokalnej sieci komputerowej za pomocą kabla Ethernet lub po skonfigurowaniu do łączenia się z lokalną siecią WiFi.
Ta metoda nie wymaga połączenia z internetem. Wystarczy lokalna sieć komputerowa.
Po nawiązaniu połączenia połącz się z urządzeniem GX uruchamiając aplikację VictronConnect na telefonie, tablecie lub laptopie. Pamiętaj, że urządzenie musi być podłączone do tej samej sieci komputerowej, co Ekrano GX.
Na tym filmie przedstawiono, jak to się robi.
7.3.1. Alternatywne metody znajdowania adresu IP Konsoli Zdalnej
Jeśli nie można użyć VictronConnect, oto kilka innych sposobów wyszukiwania Ekrano GX, tj. jego adresu IP.
Połącz adres lokalny - Venus.local
Gdy w sieci LAN włączona jest opcja Konsola Zdalna, istniej możliwość nawiązania łączności bezpośredniej (za pomocą kabla sieciowego bez routera lub serwera DHCP). Dostęp do urządzenia GX można uzyskać, wpisując venus.local lub http://venus.local w przeglądarce internetowej lub w VictronConnect w przypadku połączenia z tą samą siecią. Włącz tę funkcję tylko w zaufanych sieciach lub połączeniach bezpośrednich. Wyłącz funkcję sprawdzania hasła lub najpierw ustaw hasło.
 |
Adres IP w VRM

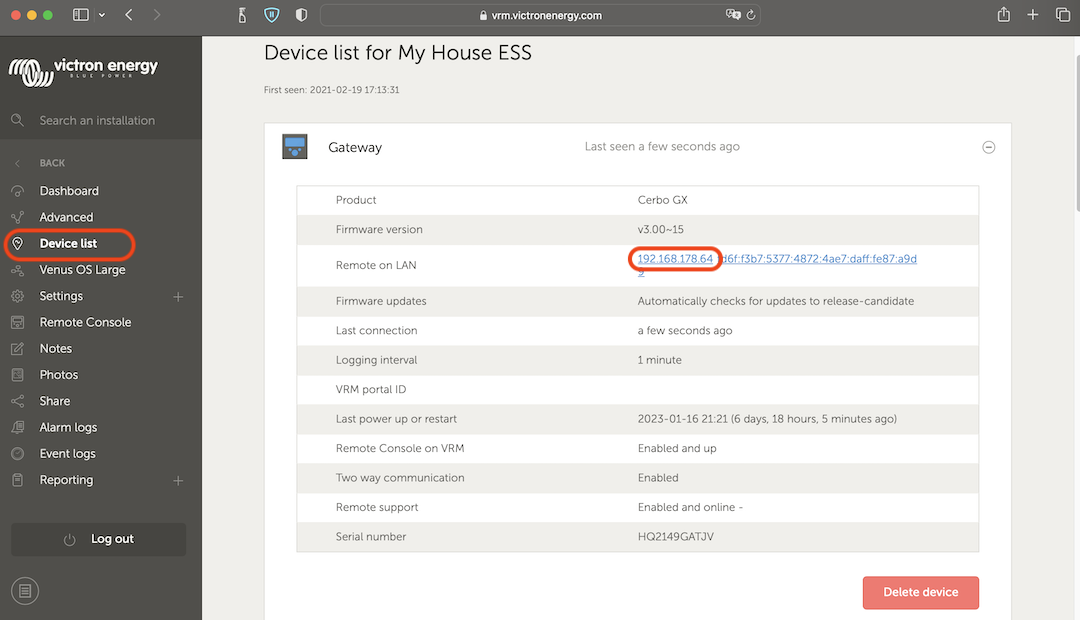

W portalu VRM adres IP znajdziesz na stronie instalacji z listą urządzeń. Pamiętaj, że wymaga to połączenia Ekrano GX z internetem.
 |
Sieć (w systemie Microsoft Windows)

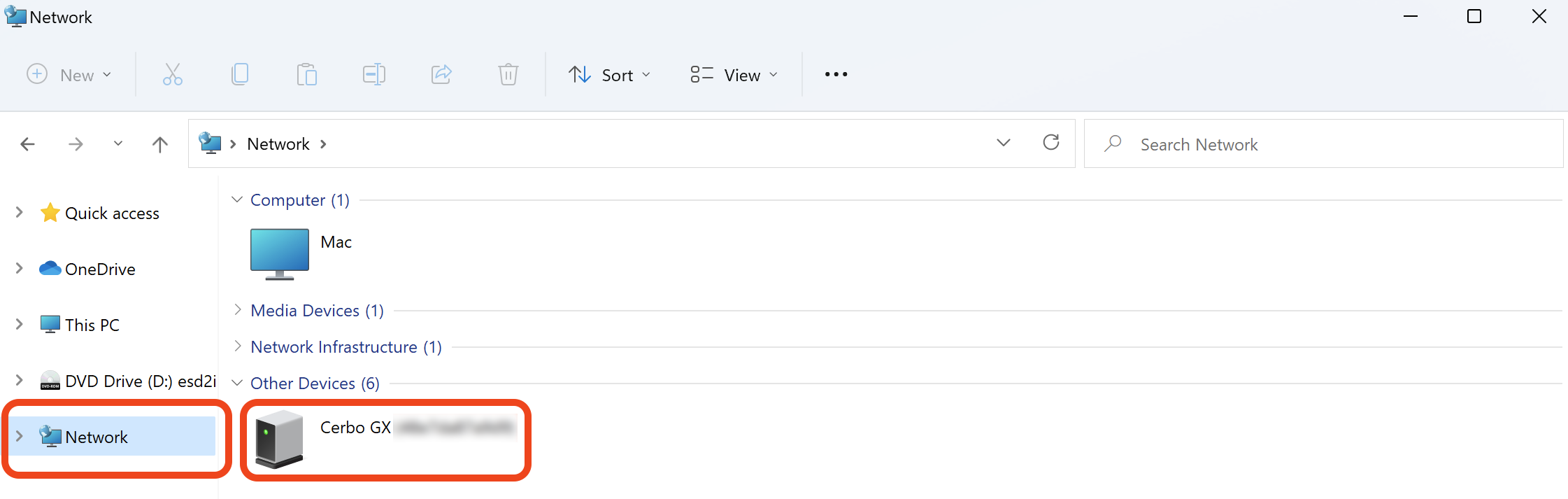

W sieci lokalnej, na przykład domowej, Ekrano GX można znaleźć też w oknie „Sieć” systemu Windows (wykorzystuje to technologię transmisji Universal Plug-and-Play (UPnP):):
 |
Dwukrotne kliknięcie ikony otworzy Konsolę Zdalną w sieci LAN.
 |

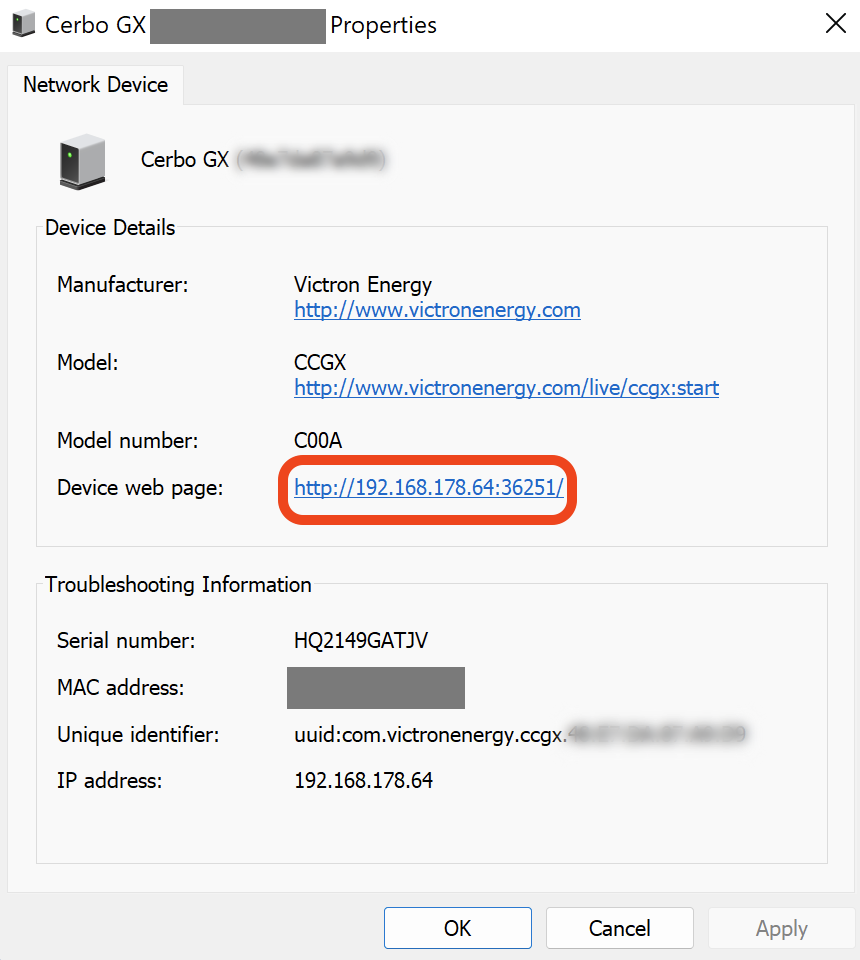

Otwórz okno „Właściwości”, klikając ikonę prawym przyciskiem myszy, i sprawdź adres IP.
 |
7.4. Dostęp poprzez VRM
 |
Ta metoda wymaga działającego połączenia internetowego, zarówno na telefonie, tablecie lub laptopie, jak i w Ekrano GX. W przypadku nowej instalacji oznacza to, że urządzenie należy podłączyć kablem Ethernet.
Instrukcje krok po kroku:
W pierwszej kolejności podłącz Ekrano GX do internetu, podłączając go do działającej sieci Ethernet, która ma serwer DHCP, jak większość sieci, i która jest podłączona do internetu.
Ekrano GX niezwłocznie połączy się z VRM.
Przejdź teraz do portalu VRM, https://vrm.victronenergy.com/, i celem dodania urządzenia postępuj zgodnie z instrukcjami.
Następnie, gdy będzie widoczny w VRM, kliknij łącze Konsola Zdalna w menu po lewej stronie.

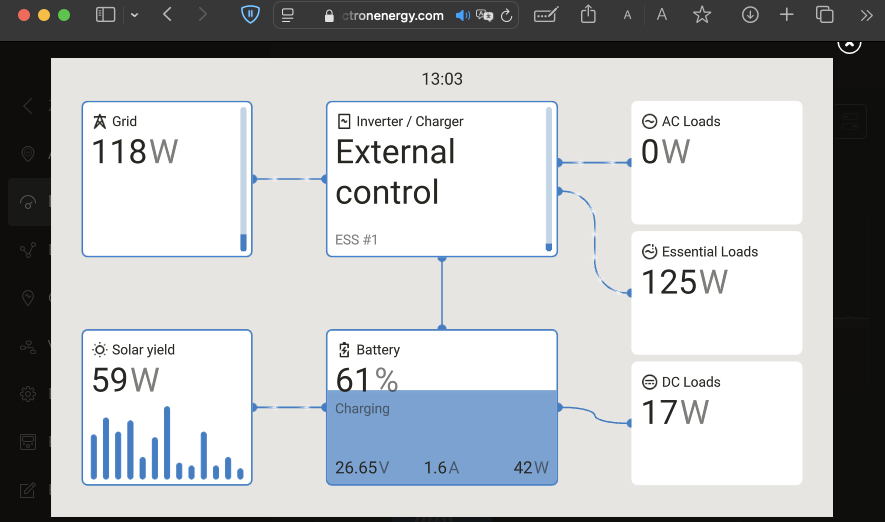

Wynik wygląda podobnie, jak przedstawiono na powyższej ilustracji.
Więcej informacji technicznych podano w odpowiednim rozdziale poświęconym wykrywaniu i usuwaniu usterek: Konsola Zdalna na VRM - Wykrywanie i usuwanie usterek.
7.5. Menu Konsoli Zdalnej
Menu Konsola Zdalna (Ustawienia → Konsola Zdalna) zawiera opcje kontrolowania dostępu do Konsoli Zdalnej przez LAN/WiFi i VRM oraz pokazuje stan online Konsoli Zdalnej w VRM.
Szczegółowy opis opcji:
Wyłącz sprawdzanie hasła:
Po wyłączeniu tej opcji, podczas uzyskiwania dostępu do Konsoli Zdalnej hasło nie będzie sprawdzane.
Włącz sprawdzanie hasła:
Aby włączyć sprawdzanie hasła, należy najpierw przypisać hasło. Użyj tego hasła podczas uzyskiwania dostępu do Konsoli Zdalnej. Hasło przechowuj w bezpiecznym miejscu.
Włączenie na VRM:
Po wyłączeniu tej opcji, z konsoli zdalnej można korzystać za pośrednictwem portalu VRM z dowolnego miejsca na świecie. Sprawdzanie hasła (zalecane) obowiązuje również, jeśli jest włączona.
Konsola Zdalna na VRM - stan:
Wyświetla stan online Konsoli Zdalnej w VRM.
Włączenie na LAN:
Jeśli ta opcja jest włączona, z Konsoli Zdalnej można korzystać za pośrednictwem lokalnej sieci LAN/WiFi. Zwróć uwagę na ostrzeżenie dotyczące bezpieczeństwa.
Należy pamiętać, że po zmianie któregokolwiek z tych ustawień należy ręcznie zrestartować urządzenie GX (Ustawienia → Ogólne → Uruchom ponownie).
