15. Suporte RV-C.
15.1. Introdução ao RV-C.
A começar pelo «firmware» Venus OS v2.90, a Victron é compatível com o protocolo RV-C.
O que é o protocolo RV-C?
O protocolo RV-C (Recreation Vehicle-CAN) é para as RV (caravanas) aquilo que o NMEA 2000 (também conhecido como N2K) é para as embarcações: um protocolo de comunicação baseado em CAN-bus («bus» da rede de área do controlador), sendo utilizado principalmente em RV nos EUA para permitir que os seus dispositivos e os aparelhos comuniquem e trabalhem em conjunto.
Existem duas funções básicas, saída RV-C e entrada RV-C.
A saída RV-C permite controlar e monitorizar dispositivos Victron compatíveis a partir de um painel de controlo RV-C.
A entrada RV-C permite visualizar os dados de um ou mais dispositivos RV-C compatíveis no dispositivo GX.
Em resumo, quando esta função estiver ativada com o dispositivo GX ligado a uma rede RV-C, um painel de controlo RV-C pode ler dados Victron, por exemplo, a partir de um BMV ou de um inversor/carregador e apresentá-los ao utilizador ou até controlar alguns deles. Os dispositivos RV-C compatíveis são apresentados na unidade GX em simultâneo.
O RV-C baseia-se em SAE J1939.
15.2. Limitações
Dispositivos VE.Can
Os protocolos RV-C e VE.Can não são compatíveis entre si: uma porta VE.Can num dispositivo GX pode ser configurada para o perfil VE.Can ou para o perfil RV-C, mas não para ambos ao mesmo tempo.
Utilizar um dispositivo GX com apenas uma porta VE.Can totalmente funcional significa que existe uma limitação dos dispositivos que podem ser utilizados no sistema se a ligação ao RV-C for um requisito.
Produtos típicos relacionados com a RV, que, por conseguinte, não podem ser utilizados na situação descrita anteriormente:
O Lynx Smart BMS não pode ser utilizado, uma vez que tem de ser ligado através de VE.Can. Em vez disso, utilize um VE.Bus BMS (que se liga à porta do VE-Bus).
a derivação Lynx Smart Shunt não pode ser utilizada; utilize um SmartShunt (conectável através da VE.Direct).
o regulador do alternador Wakespeed não pode ser ligado à monitorização pelo dispositivo GX.
os controladores de carga MPPT de potência superior devem ser conectados através da respetiva ligação VE.Direct. Não está numa rede VE.Can.
Dependendo do sistema, isto também limita atualmente a seleção de um dispositivo GX adequado:
Color Control GX (CCGX), MultiPlus-II GX e EasySolar-II GX: tem apenas uma porta VE.Can, pelo que pode ser configurada para VE.Can ou RV-C, não para ambos. Por isso, não é possível, por exemplo, criar um sistema com um Lynx Smart BMS (que tem de ser ligado numa porta VE.Can) e ligá-lo ao RV-C em simultâneo.
Cerbo GX: a produção de corrente tem apenas uma porta VE.Can (totalmente funcional). Como acima, pode ser VE.Can ou RV-C, não ambos.
Nota
Tenha em atenção que a porta BMS-Can no Cerbo GX está limitada e não pode ser utilizada como porta RV-C.
Venus GX: tem duas portas VE.Can. Assim, pode ser ligado às redes VE.Can e RV-C em simultâneo.
Ekrano GX: tem duas portas VE.Can. Assim, pode ser ligado às redes VE.Can e RV-C em simultâneo.
15.3. Dispositivos compatíveis
O Venus v2.90 adiciona a compatibilidade RV-C para os seguintes produtos:
Produto Victron | Observações |
|---|---|
Inversor/carregador VE.Bus | O inversor e a peça do carregador podem ser controlados separadamente (ligar/desligar) a partir do RV-C. Também é possível definir o limite de entrada da corrente do cais. |
Carregador Smart IP43 120 V - 240 V | Pode ser ativado/desativado (ligado/desligado) através de RV-C. Também é possível definir o limite da corrente de entrada de cais. |
Carregador Smart IP43 230 V | O carregador Smart IP43 230 V não pode ser controlado, sendo unicamente de leitura. |
Skylla-i e Skylla-IP44/IP65 | Note que isto requer duas interfaces CAN-bus totalmente funcionais. Por enquanto, apenas o Venus GX e o Ekrano GX têm estas duas interfaces. |
Inversor VE.Direct | |
Inversor Smart e inversor RS | |
Carregadores solares incluindo MPPT RS | |
Baterias: BMV, SmartShunt, Lynx Shunt, Lynx Ion BMS, Lynx Smart BMS | |
Depósitos; emissores do nível de depósito ligados a: a entrada do nível do depósito de dispositivo GX um GX Tank 140 a porta VE.Can e/ou NMEA 2000 do dispositivo GX |
O VenusOS também é compatível com dados de entrada RV-C para:
Sensores de depósito RV-C
Tenha em conta que o Garnet SeeLeveLevel II 709 não dispõe de um nível absoluto do depósito e de capacidade do depósito. Portanto, só visualizamos o nível relativo. Os depósitos de outro dispositivo GX vão ter um nível e uma capacidade absoluto, mas não podem ser configurados através de RV-C.
Baterias RV-C: A Lithionics é a única bateria RV-C compatível (incluindo a compatibilidade DVCC)
Consulte no Apêndice os parâmetros avançados e a programação RV-C.
15.4. Configuração RV-C
A configuração para RV-C é realizada através do dispositivo GX.
Abra a consola remota e aceda a Definições → Serviços → Portas VE.Can → Perfil CAN-bus.
Abra o perfil CAN-bus e selecione o perfil RV-C (250 kbit/s).
O perfil RV-C começa a funcionar e o perfil selecionado anteriormente é encerrado (equipamento associado, como dispositivos VE.Can, ficam indisponíveis na GUI).
 |  |  |
15.4.1. Configuração de dispositivos de saída RV-C
Os dispositivos de saída RV-C podem ser configurados a partir do submenu Dispositivos no menu da porta VE.Can.
O submenu Dispositivos contém todos os dispositivos da rede RV-C, incluindo dispositivos de saída RV-C. Estes últimos são identificados pela sua [instância de VRM#], que pode ser utilizada para identificar os dispositivos «reais» a partir do menu raiz do dispositivo GX. O hexadecimal no lado direito é o endereço de origem.
Quando entra no submenu de um dispositivo RV-C, irá visualizar a informação geral do dispositivo RV-C e, mais importante, o menu de configuração, se se deslocar para baixo até à parte inferior da página. A visualização do menu de configuração requer, pelo menos, o nível de acesso do utilizador e do instalador; consulte a secção Estrutura do menu e parâmetros configuráveis.
A instância dos DGN correspondentes pode ser alterada no submenu Configuração.
15.5. Suporte do dispositivo Garnet SeeLevel II 709-RVC & Victron GX
Com o suporte RV-C no Venus SO é também possível usar o Garnet SeeLevel 709-RVC e exibir os seus dados no dispositivo GX e VRM. Todos os modelos 709-RVC e o SeeLevel Soul são compatíveis com o GX.
Tenha em conta as limitações descritas na secção Limitações. Isto significa que, se utilizar uma porta CAN-bus no dispositivo GX para RV-C, ela não pode ser utilizada em simultâneo para outras finalidades, como as funções comuns VE.Can e NMEA 2000. É VE.Can/N2K ou RV-C, exceto se for um Venus GX ou Ekrano GX, com duas portas VE.Can completas. Se isto limitar a utilização adicional do dispositivo GX em termos de conectividade por VE.Can, recomenda-se utilizar o Garnet SeeLevel 709-N2K como alternativa.
Observe também que os níveis dos tanques exibidos no Victron GX serão em percentagem, não em volume real em litros, galões, ou qualquer outra unidade de volume.
15.5.1. Conectar o sensor de nível do tanque Garnet SeeLevel II 709-RVC a um dispositivo GX
Antes de conectar a um dispositivo GX, certifique-se de que o Garnet SeeLevel 709-RVC foi instalado e configurado corretamente de acordo com as instruções de instalação do Garnet.
Enquanto a porta VE.Can requer um conector RJ45, o painel Garnet SeeLevel possui um conector RV-C de múltiplos pinos ou uma conexão com fio com um fio preto, um azul e um branco cada. Para poder conectar os dois juntos, um cabo adaptador deve ser construído de acordo com a atribuição dos pinos na tabela abaixo.
Um cabo Ethernet CAT5 disponível comercialmente é mais adequado para isso, onde uma das duas extremidades é cortada primeiro e então conectada ao painel Garnet.
Código de cor do fio do painel Garnet | Conector RV-C | Victron VE.Can RJ45 | Código de cor do fio Ethernet CAT5 | Sinal |
|---|---|---|---|---|
Negro | 4 | 3 | Verde/branco | Terra |
azul | 3 | 8 | Castanho | CAN-L |
Branco | 2 | 7 | Castanho/branco | CAN-H |

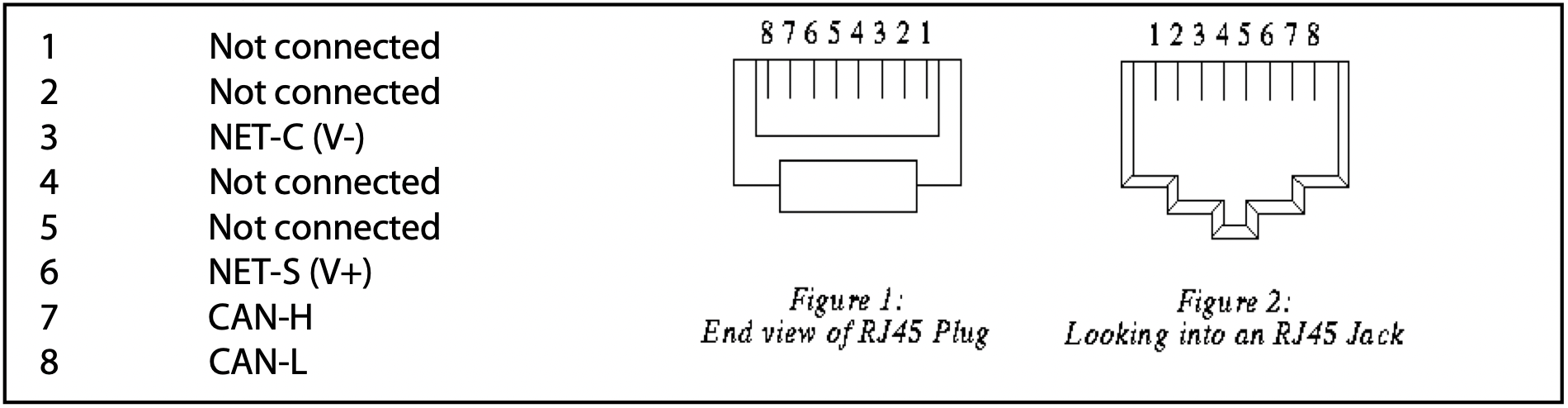

Pinos de saída Victron VE.Can
15.5.2. Instalação e configuração
Encaminhe o cabo do painel Garnet para o dispositivo GX.
Certifique-se de que tanto o Garnet quanto o dispositivo GX estão desligados.
Conecte a ficha RJ45 à porta VE.Can do dispositivo GX e a outra extremidade do cabo adaptador ao painel Garnet.
Certifique-se de que o terminal bus está correto. Para o dispositivo GX: Use o terminal VE.Can RJ45 azul incluído. O terminal adequado do bus é obrigatório para o Garnet SeeLevel se este for o único dispositivo RV-C.
Uma vez que tudo esteja instalado corretamente, ligue os dois dispositivos.
Proceda com a configuração RV-C como explicado no capítulo Configuração RV-C para configurar corretamente a porta VE.Can para o perfil RV-C.
