3. Instalação

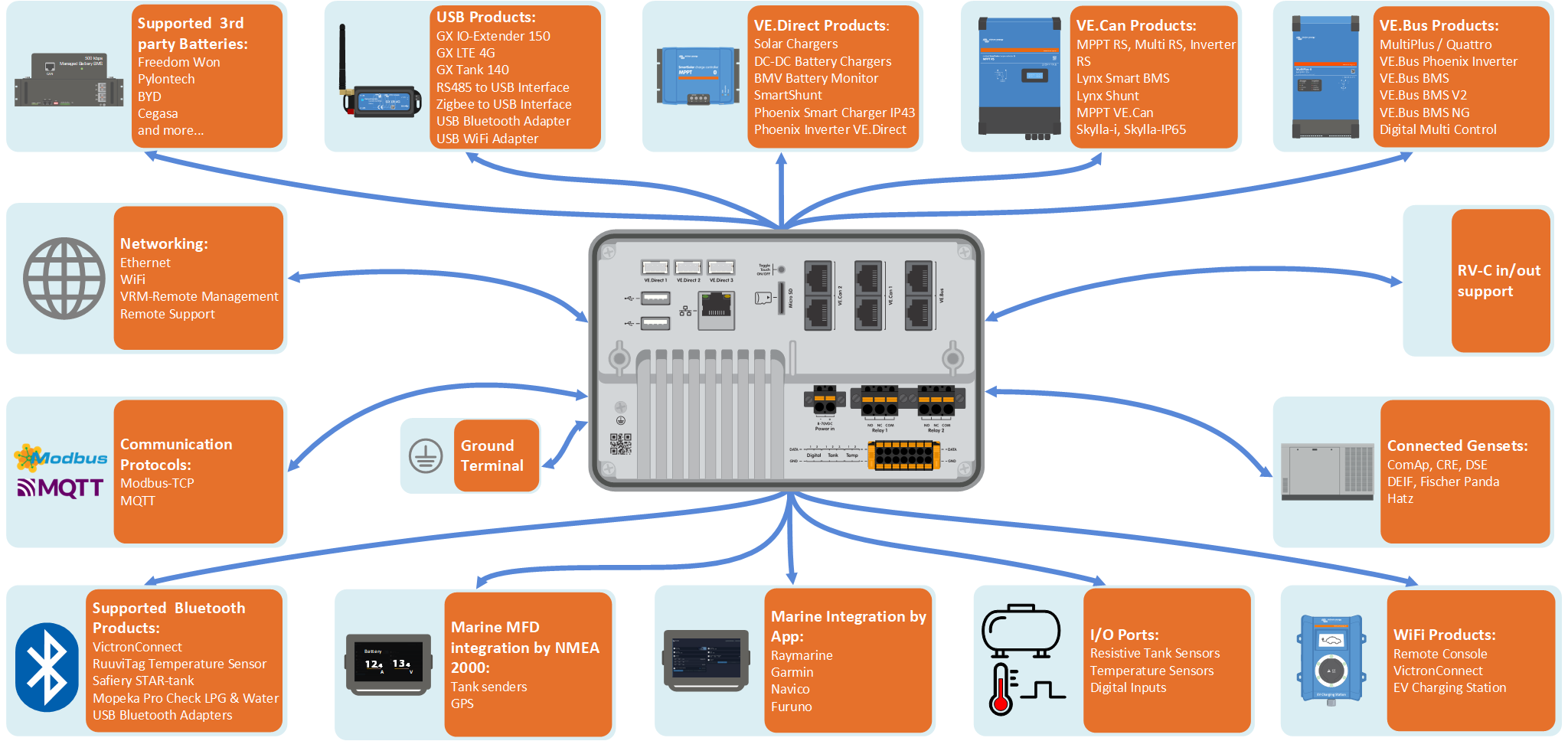

3.1. Resumo das ligações do Ekrano GX
Portas de comunicação | ES | Outro |
|---|---|---|
3 x VE.Direct | 2 x entradas digitais | Ranhura para cartão microSD (máx. 32 GB) |
2 x VE.Can | 3 x entradas resistivas do nível de depósito | Botão embutido para Touch Control |
1 x VE.Bus | 2 x entradas de sensor de temperatura | Porta da fonte de alimentação (8 - 70 VCC) |
Ethernet | 2 x relés programáveis (NO, COM, NC - limite de corrente: CC até 30 VCC: 3 A / CA 125 VCA: 1 A)) | Ecrã tátil LCD TFT de 7 in (1024x600 píxeis) |
WiFi 2,4 GHz (802,11 b/g/n) | Terminal de terra para ligar o condutor de contacto protetor | |
Bluetooth Smart | ||
2 x portas USB host (limite de corrente: 1,5 A@5 V partilhado) |
3.2. Opções de montagem
O Ekrano GX integra um suporte de aço resistente, duas hastes e porcas de borboleta para a montagem posterior e uma opção para a montagem apenas frontal, usando as molas incorporadas.
Montagem posterior
Monte o Ekrano GX de forma posterior quando for acessível facilmente.
Prepare o alojamento de acordo com o modelo de corte do apêndice.
Aparafuse os pernos M5 fornecidos com a extremidade roscada curta nas roscas posteriores.
Coloque o EGX no alojamento e monte o suporte de aço com as porcas de orelhas fornecidas.
Aperte as porcas de orelhas. Se for realizado corretamente, isto comprime o vedante contra a superfície em torno do alojamento, tornando-o estanque.
Montagem frontal
Monte o Ekrano GX a partir da parte frontal se não for acessível a partir de trás.
Prepare o alojamento de acordo com o modelo de corte do apêndice.
Monte as molas fornecidas utilizando os dois parafusos com anilhas.
Faça todas as ligações de cabo necessárias.
Pressione as molas cuidadosamente e segure-as com os dedos, enquanto introduz o EGX no alojamento. Depois solte as molas. Voltam a encaixar quando o EGX estiver totalmente inserido e a segurar o dispositivo no posição correta. Tenha cuidado, pois as molas são fortes e podem causar bastante dor se atingirem acidentalmente os dedos.
Posição de montagem
Mesmo que o Ekrano GX esteja estanque a partir da frente (ao usar o suporte de aço) e tenha uma retroiluminação brilhante, não deve montá-lo sob a luz solar direta para evitar o sobreaquecimento e obter uma melhor legibilidade. Deve montá-lo horizontalmente. O modo retrato ou a rotação automática não são compatíveis.
3.3. Alimentação do Ekrano GX
O dispositivo é alimentado com o conector Power in V+. Aceita de 8 VCC a 70 VCC. Este dispositivo não se alimenta de qualquer das outras ligações (p. ex., rede). O cabo de alimentação elétrica CC fornecido inclui um fusível de fusão lenta de 3,15 A em linha.
Quando o EGX for utilizado numa instalação com um VE.Bus BMS, conecte o Power in V+ no EGX ao terminal rotulado 'Desconectar carga' no VE.Bus BMS. Ligue ambas as pontas negativas ao conector negativo de uma bateria comum.
Uma advertência sobre a alimentação a partir do terminal de saída AC-out de um Inversor VE.Bus, Multi ou Quattro:
Se alimentar o EGX a partir de um adaptador CA ligado à porta de saída AC-out de qualquer produto VE.Bus (Inversor, Multi ou Quattro), ocorrerá um bloqueio depois de os produtos VE.Bus serem desligados por qualquer motivo (após qualquer anomalia operacional ou durante um arranque autónomo). Os dispositivos VE.Bus não vão arrancar enquanto o EGX não for alimentado… mas o EGX não vai arrancar enquanto não receber alimentação. Este bloqueio pode ser retificado desligando brevemente o cabo VE.Bus do EGX, momento em que verá como os produtos VE.Bus começam imediatamente a arrancar.
Ou pode modificar a cablagem RJ45. Consulte a FAQ P20 para obter mais informação.
De notar que, com ou sem a modificação anterior, alimentar o equipamento de monitorização com a saída AC-out de um inversor/carregador (obviamente) tem a desvantagem de que toda a monitorização é desligada quando existe um problema que causa o desligamento do inversor/carregador. Os exemplos incluem a sobrecarga do inversor, a elevada temperatura ou a baixa tensão da bateria. Por conseguinte, é recomendável alimentar o dispositivo GX a partir da bateria.
Isolamento
Como o EGX está conectado a muito produtos diferentes, realize o isolamento necessário para evitar os circuitos de terra. Em 99 % das instalações isto não será um problema.
As portas VE.Bus estão isoladas
As portas VE.Direct estão isoladas
A porta VE.Can 1 estão isoladas galvanicamente, a porta VE.Can 2 não está isolada
As portas USB não estão isoladas. Conectar um dongle WiFi ou dongle GPS não constitui um problema, pois não está conectado a outra fonte de alimentação. Embora exista um circuito de terra quando montar um hub USB alimentado de forma separada, os nossos ensaios exaustivos não detetaram quaisquer problemas.
A porta Ethernet está isolada, exceto a blindagem: utilize cabos UTP não blindados na rede de Ethernet.
Ampliar as portas USB com um hub USB autoalimentado
Embora o número de portas USB possa ser ampliado com um hub, existe um limite para a quantidade de energia que a porta USB integrada consegue fornecer. Ao ampliar o número de portas USB, recomendamos que utilize sempre hubs USB alimentados. E para minimizar a probabilidade de problemas, certifique-se de que utiliza hubs USB de boa qualidade. Como a Victron também comercializa um adaptador VE.Direct para USB, pode utilizar esta disposição para aumentar o número de dispositivos VE.Direct que consegue conectar ao sistema; consulte este documento para conhecer o limite dos dispositivos a ligar aos diferentes dispositivos GX.
3.4. Ecrã tátil de 7 in integrado
 |
O ecrã tátil de 7 in proporciona um resumo instantâneo do seu sistema e permite realizar as definições rapidamente. A conceção superfina e impermeável e a instalação fácil proporcionam uma grande flexibilidade para criar um painel desobstruído e simples.
Não é necessário configurar. Quando o ecrã estiver conectado, o dispositivo vai apresentar automaticamente a vista geral de GX e os controlos do menu.
As opções de visualização estão disponíveis em Definições → Visualização e Idioma. Pode definir um tempo antes de o ecrã se desligar ou ativar o brilho adaptativo.
O ecrã é controlado com a ponta dos dedos. Pode deslizar para navegar pelos menus e tocar para selecionar. O texto e os números podem ser introduzidos através do teclado no ecrã.
3.5. Desativar o controlo tátil de entrada
Para limitar o acesso ao sistema GX, pode desativar o controlo de entrada tátil para o ecrã tátil. Isto permite montar o Ekrano GX num local onde seja visível para o operador do sistema e, simultaneamente, evitar que seja utilizado para ampliar o nível de acesso.
Note que esta funcionalidade apenas desativa o controlo tátil / rato. Com a Consola Remota pode ainda controlar o dispositivo com a entrada de teclado.
Existem três formas de desativar a função tátil do ecrã:
Utilizar o botão embutido na parte de trás
Utilizar um botão de pressão momentânea ligado a uma das entradas digitais
Ao utilizar um teclado USB externo ligado ao Ekrano GX; a função tátil pode ser ativada e desativada carregando na tecla Pausa.
Se quiser utilizar esta função, certifique-se de que as portas USB e o teclado USB não estão acessíveis.
Desativar o controlo tátil de entrada através do botão embutido na parte posterior do Ekrano GX
Pegue um objeto pontiagudo (p. ex., caneta ou clipe de papel) e carregue no botão uma vez
A entrada tátil está desativada. As introduções dedados já não são possíveis. O ecrã desliga-se após a hora definida em Hora de Desligamento do Ecrã (consulte o menu Ecrã e Idioma). Tocar no ecrã ativa a última página definida.
Se carregar novamente no botão, ativa a função tátil
Desativar controlo de entrada tátil utilizando um botão de pressão momentânea
Aceda a Definições → ES → Entradas digitais → Entrada Digital [número da entrada digital]
Percorra o submenu até visualizar a opção de controlo de entrada tátil
Carregue na barra de espaço ou clique / toque para ativar o controlo de entrada tátil
Ligue um botão de pressão momentânea entre os pinos superior e inferior apropriados da entrada digital associada
Se carregar no botão uma vez, vai ativar (desativar) a função tátil. As introduções com o ecrã tátil já não são possíveis. O ecrã desliga-se após a hora definida em Hora de Desligamento do Ecrã (consulte o menu Ecrã e Idioma). Tocar no ecrã ativa a última página definida. Se carregar no botão outra vez, vai ativar (desativar) a função tátil. Tenha em conta que isto coloca o pino gpio em terra. Não aplique tensão nos pinos gpio.
Desativar o controlo de entrada tátil com um teclado USB
Ligue um teclado USB externo a uma das portas USB do Ekrano GX
Carregue na tecla Pausa para ativar/desativar o controlo de entrada tátil.
Para teclados sem tecla Pausa, utilize uma das combinações de teclas substitutas mencionadas neste artigo da Wikipédia.
3.6. Ligações do relé
O Ekrano GX tem uma funcionalidade de relé sem potencial Normalmente Aberto (NO) e Normalmente Fechado (NC). A função dos relés pode ser definida através do menu GX, Definições → Relé → Função.
O relé 1 tem uma especial importância, porque, para além da ativação manual e relacionada com a temperatura(também se aplica ao relé 2), também pode ser usado como alarme, ligar/desligar o gerador ou relé da bomba do depósito.
 |
Se a função de relé estiver configurada como relé de alarme, é possível inverter a polaridade através de um menu adicional. A predefinição é Normalmente Aberto. Tenha em conta que inverter a polaridade para normalmente fechado vai resultar num consumo de corrente ligeiramente superior do dispositivo GX.
 |  |
Observe os limites de tensão e de corrente dos relés, que são: CC até 30 VCC: 3 A - CA: 1 A, 125 VCA
