9. Guide d’installation rapide d’un ESS
Ce guide d’installation rapide répertorie les étapes à suivre pour installer et configurer un système ESS de Victron Energy. Chaque étape est expliquée brièvement. Le guide fournit aussi des liens vers les documents où vous trouverez des informations plus détaillées concernant chacune des étapes.
Vous trouverez ici le manuel complet de l’ESS : Manuel de conception et d’installation d’un ESS
9.1. Étape 1 - Comprendre le fonctionnement d’un système ESS de Victron Energy
Familiarisez-vous avec le système ESS de Victron Energy.

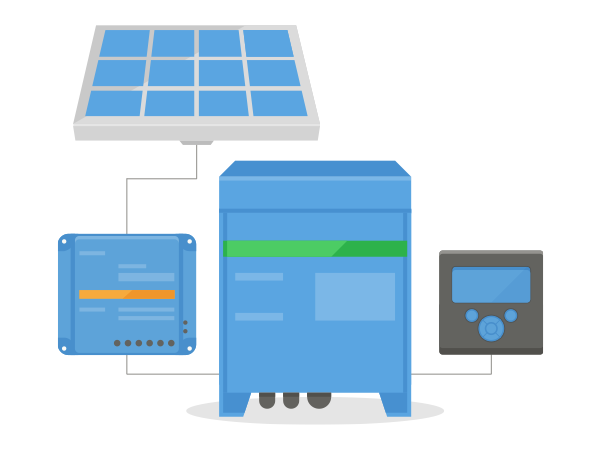

Pour commencer, nous vous invitons à regarder cette vidéo :
9.2. Étape 2 - Choisir le type d’ESS
Il existe plusieurs façons de configurer un système ESS. Une combinaison de ces éléments est possible également :
ESS couplé au CC
ESS couplé au CA
Un compteur électrique est utilisé
Parallèle au réseau
Des charges essentielles sont utilisées

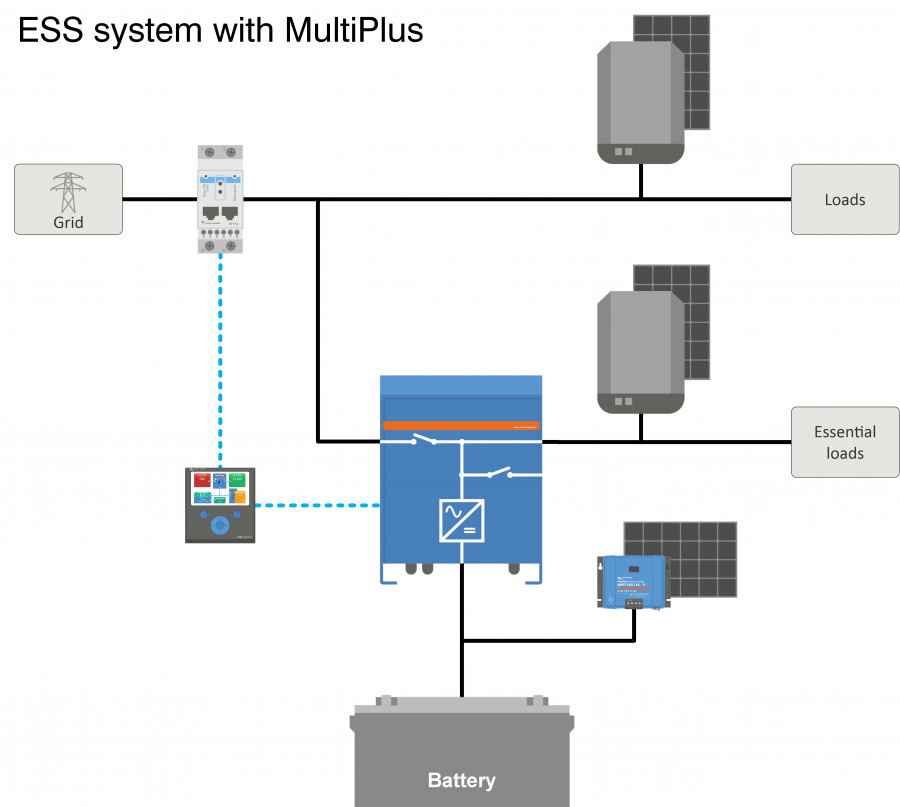

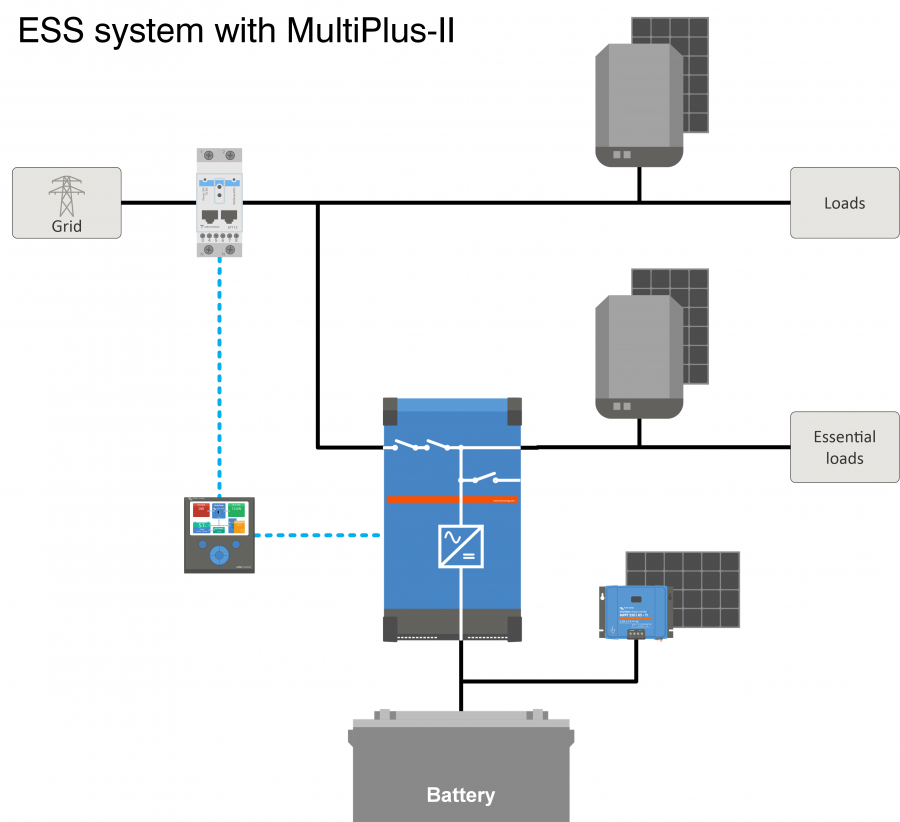

Voir les schémas ci-dessous pour un aperçu des différentes possibilités. Le premier schéma montre le câblage lorsqu’un MultiPlus-II est utilisé, et le second montre le câblage avec un MultiPlus ou un Quattro.
Les deux schémas montrent toutes les combinaisons couplées au courant alternatif et au courant continu.
9.3. Étape 3 - Sélectionnez le matériel composant le système
Consultez les listes ci-dessous avec les liens vers les pages des produits d’équipement correspondants
Vous aurez besoin de :
Onduleur(s)/chargeur(s) Victron : https://www.victronenergy.com/inverters-chargers
Interface Victron MK3-USB : https://www.victronenergy.com/accessories/interface-mk3-usb
Périphérique Victron GX tel que le CCGX ou le Venus GX : https://www.victronenergy.com/live/venus-os:start
Câble(s) UTP RJ45 : https://www.victronenergy.com/cables/rj45-utp-cable
Batteries
Pour un ESS couplé au CC, vous aurez également besoin de :
Chargeurs solaires MPPT Victron : https://www.victronenergy.com/solar-charge-controllers
Câble(s) VE.Direct Victron : https://www.victronenergy.com/cables/ve.direct.cable
Panneaux solaires
Pour un ESS couplé au CA, vous aurez également besoin de :
Onduleur d’injection au réseau
Panneaux solaires
Si l’ESS nécessite un compteur électrique, vous aurez besoin de :
Compteurs Victron Energy : https://www.victronenergy.com/accessories/energy-meter
Un ou plusieurs accessoires pour compteur d’énergie :
Victron ASS030572018 - Interface RS485 vers USB 1,8m : https://www.victronenergy.com/accessories/rs485%20to%20usb%20interface
Convertisseur Victron Zigbee vers USB et RS485 : https://www.victronenergy.com/accessories/zigbee-converters
Pour mesurer la puissance photovoltaïque provenant d’un onduleur photovoltaïque d’injection au réseau d’un type autre que Fronius, SMA, ABB ou Solar Edge, vous aurez besoin de l’un de ces produits :
Capteur de courant Victron : https://www.victronenergy.com/accessories/ac-current-sensor
Compteurs Victron Energy : https://www.victronenergy.com/accessories/energy-meter
Vous trouverez des informations détaillées sur la mesure de la sortie de l’onduleur photovoltaïque d’injection au réseau dans le manuel du CCGX : https://www.victronenergy.com/media/pg/CCGX/en/installation.html#UUID-347e92f6-0d4b-eef5-9787-22fbcb9aa13c
Pour équiper le système du Wi-Fi, vous aurez besoin du :
Module Victron WiFi : BPP900100200 ou BPP900200200
Vous trouverez des informations détaillées sur la connexion de votre périhérique GX à internet dans le manuel du CCGX, chapitre internet
Dans le cas d’une batterie gérée comme une BYD, vous pourriez avoir besoin de :
Câble VE.Can vers CAN-bus BMS : https://www.victronenergy.com.au/cables/ve-can-to-can-bus-bms
9.4. Étape 4 - Installer tous les équipements
Installez et câblez tous les composants du système conformément à leurs manuels.
Ne connectez pas les câbles de communication entre les différentes pièces. Vous le ferez à un stade ultérieur.
Pour trouver les manuels d’installation applicables, consultez les liens dans les étapes précédentes. Ces liens vous dirigeront vers la section correspondant au produit. Cliquez ensuite sur le produit concerné. Sur la page du produit, défilez jusqu’à « Téléchargements », puis sélectionnez « Manuels » dans la liste déroulante.
9.5. Étape 5 - Mettre à jour le micrologiciel de chaque équipement
CCGX ou Venus GX
Le moyen le plus simple est de laisser le CCGX ou le Venus GX effectuer une mise à jour automatique. Cette option peut être sélectionnée dans le menu de l’équipement, lorsqu’il est connecté à internet. Vous pouvez aussi effectuer la mise à jour avec une carte SD. Pour des instructions sur les mises à jour, consultez : Comment mettre à jour un périphérique GX
Convertisseurs/chargeurs et chargeurs solaires MPPT
Utilisez VictronConnect : les instructions se trouvent dans le manuel VictronConnect, section Mises à jour du micrologiciel.
9.6. Étape 6 - Configurer des onduleurs/chargeurs parallèles et/ou triphasés
(ignorez cette étape si un convertisseur/chargeur unique est utilisé)
Si le système ESS contient plusieurs onduleurs/chargeurs, ils devront d’abord être configurés pour fonctionner en parallèle et/ou en triphasé.
Pour des instructions sur cette configuration, consultez ce manuel : Systèmes VE.Bus parallèles et triphasés
9.7. Étape 7 - Configurer le(s) convertisseur(s)/chargeur(s)
Le convertisseur doit être configuré
Téléchargez et installez le logiciel VEConfigure Tools dans la section Téléchargements de logiciels
Connectez l’ordinateur au convertisseur/chargeur en passant par l’interface MK3
Cette vidéo donne des instructions sur l’utilisation de VEConfigure : https://youtu.be/V1Zceq02vMA
Les paramètres suivants sont importants :
Paramètres du contrôleur de batterie
Paramètres du chargeur
Paramètres de limite d’entrée CA
Paramètres réseau
Ajoutez l’assistant ESS au(x) convertisseur(s)/chargeur(s)
Pour plus d’informations, consultez la section correspondante du manuel de conception et d’installation d’un ESS.
9.8. Étape 8 - Brancher tous les câbles de communication
Connectez le CCGX au(x) convertisseur(s)/chargeur(s) à l’aide d’un câble RJ45
Connectez le MPPT au CCGX à l’aide d’un câble VE.Direct
Connectez les compteurs d’énergie au CCGX à l’aide d’une interface USB vers RS485 ou d’unités Zigbee
Connectez la batterie intelligente au CCGX à l’aide d’un câble RJ45 spécial
Connectez le CCGX à internet avec un câble Ethernet ou un module WiFi
9.9. Étape 9 - Définir les paramètres du périphérique GX
Accédez aux paramètres ESS sur le CCGX, configurez les paramètres ESS
Accédez à CAN-bus, sélectionnez batterie intelligente
Trouvez Fronius, SMA ou Solar Edge sur le CCGX. Attribuez le bon rôle
Trouvez le capteur de courant sur le CCGX, attribuez le bon rôle
Trouvez le(s) compteur(s) d’énergie sur le CCGX, attribuez le bon rôle
Pour plus d’informations, consultez la section correspondante du manuel de conception et d’installation d’un ESS.
9.10. Étape 10 - Configurer VRM
Accédez à Victron VRM
Créez un compte utilisateur (si vous n’en avez pas encore)
Ajoutez le système à votre compte
Vérifiez que les journaux de données sont corrects
Pour plus d’informations, consultez la documentation du portail VRM.
9.11. Étape 11 - Mise en service
Pour la mise en service du système, voir le manuel de l’ESS, section Mise en service.
Pensez à limiter l’accès de l’utilisateur final
Pensez à désactiver les mises à jour automatiques du micrologiciel
