9. Guía de instalación rápida del ESS
Esta guía de instalación rápida enumera todos los pasos a seguir para instalar y configurar un sistema ESS de Victron Energy. Explica de forma resumida cada paso. También facilita enlaces donde encontrar información más detallada para cada uno de los pasos.
El manual completo del ESS se encuentra aquí: Manual de diseño e instalación de sistemas ESS
9.1. Paso 1 - Comprenda cómo funciona un sistema ESS de Victron Energy
Familiarícese con los sistemas ESS de Victron Energy.
Una buena forma de empezar es viendo este vídeo:
9.2. Paso 2 - Decida el tipo de ESS
Hay varias formas distintas de configurar un sistema ESS. También es posible combinar algunas de ellas:

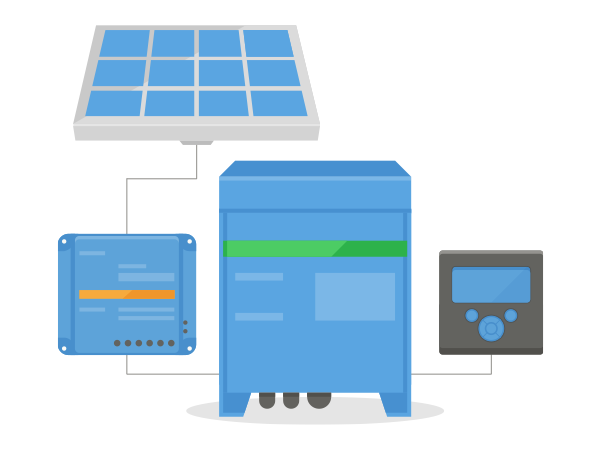

ESS acoplado a CC
ESS acoplado a CA
Utilizando un contador de energía
En paralelo a la red
Utilizando cargas esenciales

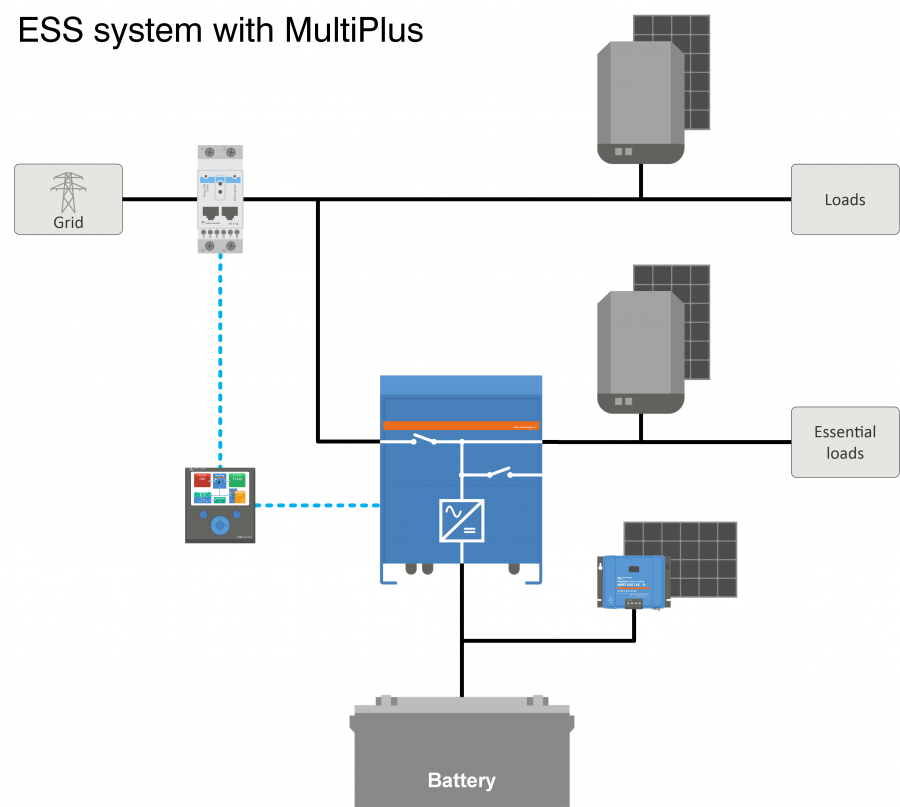

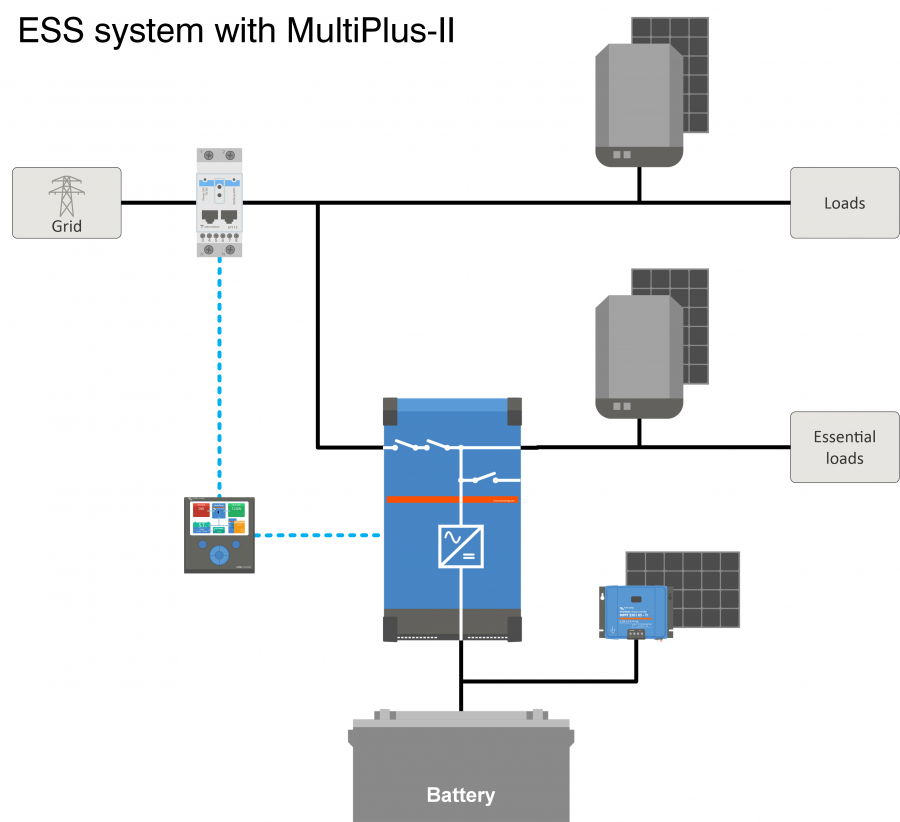

Hágase una idea de todas las posibilidades con el dibujo siguiente. El primer dibujo muestra el cableado si se usa un MultiPlus-II, y el segundo muestra cómo es el cableado con un MultiPlus o Quattro.
Los dos dibujos muestran todas las combinaciones de acoplamiento CA y CC.
9.3. Paso 3 - Seleccione el hardware del sistema
Consulte las listas siguientes. Encontrará enlaces a las páginas relevantes de los productos
Necesitará:
Inversor(es)/cargador(es): https://www.victronenergy.com/inverters-chargers
Interfaz MK3-USB de Victron: https://www.victronenergy.com/accessories/interface-mk3-usb
Un dispositivo GX de Victron, como un CCGX o un Venus GX: https://www.victronenergy.com/live/venus-os:start
Cable(s) RJ45 UTP: https://www.victronenergy.com/cables/rj45-utp-cable
Baterías
Para un ESS acoplado a CC también necesitará:
Cargadores solares Victron MPPT: https://www.victronenergy.com/solar-charge-controllers
Cable(s) VE.Direct de Victron: https://www.victronenergy.com/cables/ve.direct.cable
Paneles solares
Para un ESS acoplado a CA también necesitará:
Inversor conectado a la red
Paneles solares
Si el ESS necesita un contador de energía, necesitará:
Contadores Victron Energy: https://www.victronenergy.com/accessories/energy-meter
Y uno o más de los accesorios para contadores de energía:
Interfaz ASS030572018 - RS485 a USB de 1,8 m de Victron: https://www.victronenergy.com/accessories/rs485%20to%20usb%20interface
Convertidor Zigbee a USB y RS485 de Victron: https://www.victronenergy.com/accessories/zigbee-converters
Para medir la energía FV proveniente de un inversor FV conectado a la red distinto de Fronius, SMA, ABB o Solar Edge, necesitará uno de estos:
Sensor de corriente de Victron: https://www.victronenergy.com/accessories/ac-current-sensor
Contadores de energía de Victron Energy: https://www.victronenergy.com/accessories/energy-meter
Los detalles sobre cómo medir la salida de un inversor FV conectado a la red los puede consultar en el manual del CCGX: https://www.victronenergy.com/live/ccgx:start#connecting_a_pv_inverter
Para dotar al sistema de WiFi necesitará:
Módulo WiFi de Victron: BPP900100200 o BPP900200200
Los detalles sobre cómo conectar su Dispositivo GX a Internet están en el manual del CCGX, capítulo Internet
En caso de utilizar baterías inteligentes, como las BYD, podría necesitar:
Cable VE.Can a CAN-bus BMS: https://www.victronenergy.com.au/cables/ve-can-to-can-bus-bms
9.4. Paso 4 - Instale todos los equipos
Instale y cablee todos los elementos del sistema de acuerdo con sus manuales respectivos.
Todavía no conecte los cable de comunicación entre los distintos elementos; esto se hará más adelante
En los enlaces facilitados en los pasos anteriores encontrará los manuales de instalación correspondientes. Estos enlaces le llevarán directamente a la sección pertinente del producto de que se trate. A continuación, haga clic en el producto relevante. Una vez en la página del producto, desplácese hacia abajo hasta encontrar “Descargas” y seleccione “manuales” en el listado que verá a continuación.
9.5. Paso 5 - Actualice el firmware de todos los equipos
CCGX o Venus GX
La forma más sencilla es dejar que el CCGX o el Venus GX se actualicen automáticamente. Esto se puede seleccionar desde el menú del dispositivo, una vez conectado a Internet. Otra opción es actualizar mediante una tarjeta SD. Para ver instrucciones sobre cómo actualizar, consulte: Cómo actualizar un dispositivo GX
Inversores/cargadores y cargadores solares MPPT
Utilice VictronConnect; encontrará las instrucciones en el manual de VictronConnect, sección Actualizaciones de firmware.
9.6. Paso 6 - Configuración de inversores/cargadores en modo paralelo y/o trifásico
(puede saltarse este paso si sólo usará un único inversor/cargador)
Si el sistema ESS contiene varios inversores/cargadores, primero tendrá que configurarlos para que funcionen en modo paralelo y/o trifásico.
Para ver instrucciones sobre cómo hacer esto, consulte este manual: Sistemas VE.Bus paralelos y trifásicos
9.7. Paso 7 - Configurar el(los) inversor(es)/cargador(es)
El inversor debe configurarse.
Descargue e instale el paquete de software VEConfigure Tools desde la sección de Descargas de software
Conecte el ordenador al inversor/cargador con la interfaz MK3
Vea este vídeo sobre cómo utilizar VEConfigure: https://youtu.be/V1Zceq02vMA
Los parámetros siguientes son importantes:
Parámetros del monitor de baterías
Parámetros del cargador
Parámetros del límite de entrada de CA
Parámetros de la red eléctrica
Añada el asistente ESS al(a los) inversor(es)/cargador(es)
Para más información, consulte la sección pertinente del Manual de diseño e instalación de sistemas ESS.
9.8. Paso 8 - Conecte todos los cables de comunicación
Para conectar el CCGX al(a los) inversor(es)/cargador(es) use un cable RJ45
Para conectar el MPPT al CCGX use un cable VE.Direct
Para conectar contadores de energía al CCGX use la interfaz USB a RS485 o unidades Zigbee
Para conectar baterías inteligentes al CCGX, use el cable RJ45 especial
Conecte el CCGX a Internet mediante cable Ethernet o módulo WiFi
9.9. Paso 9 - Configure el dispositivo GX
Vaya a Ajustes ESS en el CCGX e introduzca los ajustes ESS
Vaya a CAN-bus, seleccione batería inteligente
Busque Fronius, SMA o Solar edge en el CCGX y asigne la función deseada
Busque el sensor de corriente en el CCGX y asigne la función deseada
Busque el(los) contador(es) de energía en el CCGX y asigne la función deseada
Para más información, consulte la sección pertinente del Manual de diseño e instalación de sistemas ESS.
9.10. Paso 10 - Configure el VRM
Vaya al Portal VRM de Victron
Cree una cuenta de usuario (en caso de que todavía no la tenga)
Añada el sistema a su cuenta
Compruebe que el inicio de sesión sea correcto
Para más información, consulte la Documentación del Portal VRM.
9.11. Paso 11 - Puesta en marcha
Ponga en marcha el sistema, consulte el Manual del ESS, sección Puesta en marcha.
Valore la posibilidad de limitar el acceso a usuarios finales
Valore la posibilidad de deshabilitar las actualizaciones automáticas de firmware
