4. Mobiele connectiviteit
De GlobalLink 520 is een mobiel apparaat dat verbinding maakt met LTE-M compatibele 4G-netwerken. De mobiele provider van de meegeleverde SIM kaart is “1nce”. Hun wereldwijde netwerk van operators breidt zich voortdurend uit en u kunt de LTE-M-dekking in uw regio hier controleren: https://1nce.com/en/coverage/.
4.1. 4G LTE-M
LTE-M is de afkorting voor LTE Cat-M1 of Long Term Evolution (4G), categorie M1. Deze mobiele technologie is ontworpen om Internet of Things (ioT) -apparaten te verbinden met bestaande 4G-torens terwijl weinig energie gebruikt wordt. LTE-M ondersteunt handovers en roaming zodat het mogelijk is om dit apparaat te gebruiken in een rijdend voertuig zoals een camper (met een externe antenne).
4.2. Antenne
De GlobalLink 520 is voorzien van een interne antenne en een SMA-aansluiting voor een optionele externe antenne. Een schakelaar aan de bovenkant van het apparaat bepaalt welke antenne wordt gebruikt. Als de schakelaar in de tegenovergestelde richting van de SMA-aansluiting wordt gezet, wordt de interne antenne gebruikt, wanneer de schakelaar in de richting van de aansluiting wordt gezet, wordt de externe antenne gebruikt.
Waarschuwing
Stel de schakelaar niet in op “extern” als er geen externe antenne is aangesloten. Dit kan de GlobalLink permanent beschadigen.
De GlobalLink 520 is niet geschikt voor gebruik buitenshuis. Er kan echter een eigen buitenantenne op het apparaat worden aangesloten om de signaalsterkte te verbeteren als de interne antenne onvoldoende ontvangst heeft (let op: de signaalsterkte kan in VRM gevonden worden). LTE-M gebruikt de volgende frequenties: 703-803 en 2520-2620 MHz.
Ook als de verbinding nog redelijk stabiel lijkt en functioneert bij een slecht signaal, gaan de prestaties drastisch omlaag, zoals te zien is in onderstaande tabel. Gegevens worden dan bijvoorbeeld niet met de geplande tussenpozen verzonden.
RSSI | Signaalsterkte | Omschrijving |
|---|---|---|
>= -65 dBm | Uitstekend | Sterk signaal met maximale datasnelheden |
-65 dBm tot -75 dBm | Goed | Sterk signaal met goede datasnelheden |
-75 dBm tot -85 dBm | Redelijk | Redelijk maar bruikbaar, er kunnen hoge en betrouwbare gegevenssnelheden worden bereikt, maar mogelijk is er spake van beperkte gegevens met uitval. |
-85 dBm tot -95 dBm | Slecht | De kwaliteit van de prestaties zal drastisch afnemen |
<= -100 dBm | Geen signaal | Verbinding verbroken |
4.3. Interne SIM kaart
In het apparaat bevindt zich een nano-SIM kaart die wordt gebruikt voor de connectiviteit. Deze SIM is vergrendeld en kan alleen worden gebruikt in combinatie met dit specifieke GlobalLink-apparaat. De SIM kaart heeft een beperkte gegevensbundel waarmee het apparaat kan werken en updates kan ontvangen.
4.4. Aangepaste SIM kaart
Het is mogelijk om de in de fabriek geïnstalleerde SIM kaart te vervangen door een andere SIM kaart. Wees er zeker van dat de aanbieder LTE-M (CAT-M1) ondersteunt, wat niet hetzelfde is als gewone 4G (LTE). Gemiddeld gebruikt de GlobalLink 520 tussen de 1 en 2 MB (megabyte) aan data per week. Houd er rekening mee dat het werkelijke gebruik door de aanbieder anders kan worden berekend.
4.4.1. Stappen voor het vervangen van de SIM kaart
Koppel alle kabels los en zorg ervoor dat het apparaat niet is aangesloten op een voeding of accu.
Open de behuizing van de GlobalLink 520 met behulp van een kruiskopschroevendraaier.

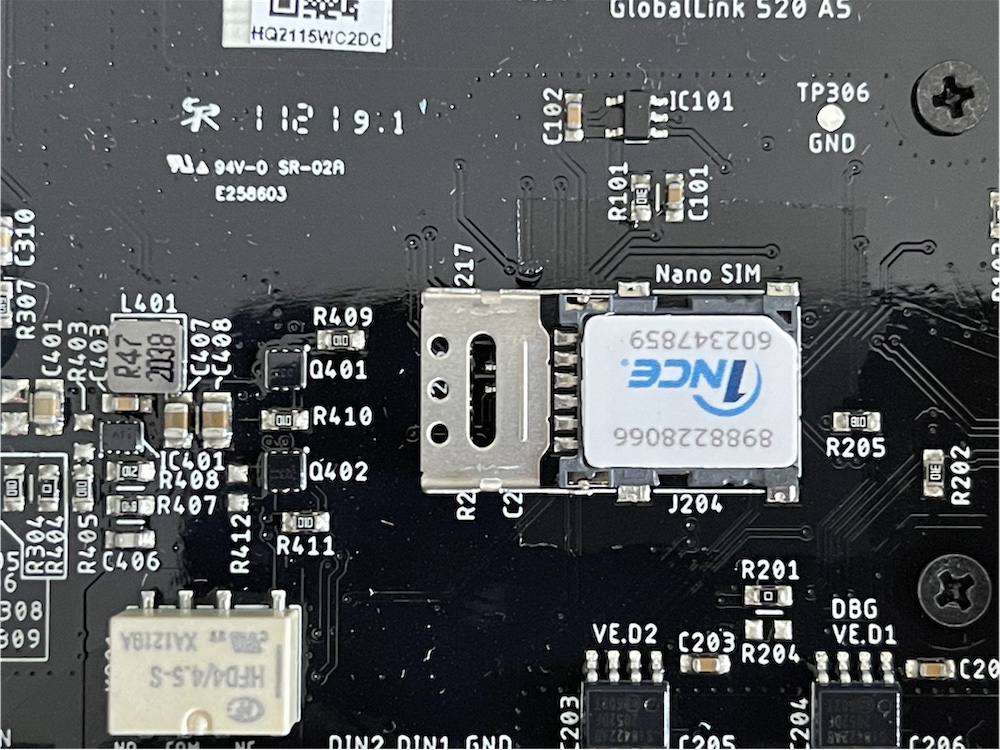

De SIM kaarthouder bevindt zich in het midden van de plaat. Schuif het deksel van de houder iets naar links (of rechts, afhankelijk van de manier waarop de printplaat gedraaid is) en trek het omhoog om het bevestigingsmechanisme te openen.
Plaats de SIM kaart in de houder met de connectoren naar beneden gericht, klap deze in de gesloten positie en schuif het op zijn plaats.
Sluit alle kabels opnieuw aan, schakel de GlobalLink 520 in, open de VictronConnect-app en ga naar Instellingen om de PIN code en APN van de aanbieder in te stellen.
Wacht een paar minuten totdat het apparaat een verbinding tot stand heeft gebracht, wat aangegeven wordt door het knipperende groene LED-lampje. Als dit meer dan 15 minuten duurt, zal het apparaat automatisch opnieuw opgestart worden en het opnieuw proberen. Als dat ook niet werkt, koppel dan de stroom minimaal 10 seconden los en probeer het opnieuw. Als de PIN code niet correct is, zal er een foutmelding worden weergegeven. Dit gebeurt niet voor de APN, controleer de APN daarom zorgvuldig.
Opmerking
In het geval dat er wordt terugschakeld naar de in de fabriek geïnstalleerde SIM kaart, moet de aangepaste APN verwijderd worden.
4.5. Naleving
VERKLARING VAN CONFORMITEIT VAN DE EU: Hierbij verklaart Victron Energy B.V. dat de GlobalLink 520 in overeenstemming is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://ve3.nl/7G.
VK PSTI VERKLARING VAN NALEVING: Wij, Victron Energy B.V., bevestigen dat ons product GlobalLink 520 de veiligheidsvereisten naleeft, samengevat in Schema 1 van de “The Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023” (productveiligheid en telecommunicatie-infrastructuur (beveiligingseisen voor relevante koppelbare producten) verordeningen 2023). De officiële verklaring van naleving kan gedownload worden via https://ve3.nl/7G.
