4. Connectivité mobile
Le GlobalLink 520 est un appareil mobile qui connecte les réseaux 4G compatibles avec la technologie LTE-M. Le fournisseur mobile de la carte SIM incluse est « 1nce ». Leur réseau mondial d'opérateurs est en constante expansion, et vous pouvez vérifier la couverture LTE-M de votre région ici : https://1nce.com/en/coverage/.
4.1. 4G LTE-M
LTE-M est l’abréviation de LTE Cat-M1 ou Long Term Evolution (4G), catégorie M1. Cette technologie mobile est conçue pour connecter des appareils de l’Internet des objets (IdO) aux tours 4G existantes en utilisant peu d’énergie. La technologie LTE-M prend en charge le transfert intercellulaire et le roaming afin de pouvoir utiliser cet appareil dans un véhicule en mouvement, comme un camping-car par exemple (avec une antenne externe).
4.2. Antenne
Le GlobalLink 520 est équipé d’une antenne interne et d’un connecteur SMA pour l’installation d’une antenne externe en option. Un interrupteur sur le dessus de l’appareil permet de choisir quelle antenne est utilisée. Si l’interrupteur n’est pas commuté sur le connecteur SMA, c’est l’antenne interne qui est utilisée. Sinon, l’antenne externe est utilisée.
Avertissement
Ne commutez pas l'interrupteur sur « externe » s'il n'y a aucune antenne externe connectée, car cela peut endommager votre appareil définitivement.
Le GlobalLink 520 n'est pas conçu pour un usage en extérieur. Vous pouvez cependant connecter votre propre antenne extérieure à l'appareil pour améliorer la force du signal si la réception de l'antenne interne n'est pas assez bonne (remarque : vous pouvez connaitre la force du signal en consultant le VRM). La technologie LTE-M utilise les fréquences suivantes : 703-803 et 2520-2620 MHz.
Même si la connexion semble encore assez stable et fonctionne avec un mauvais signal, les performances chutent considérablement, comme on peut le voir dans le tableau ci-dessous. Les données ne sont alors, par exemple, pas transmises aux intervalles prévus.
RSSI | Intensité du signal | Description |
|---|---|---|
>= -65 dBm | Excellente | Signal fort avec des vitesses de données de qualité maximale |
-65 dBm à -75 dBm | Bonne | Signal fort avec des vitesses de données de bonne qualité |
-75 dBm à -85 dBm | Modéré | Des vitesses de données modérées mais utiles, rapides et fiables peuvent être atteintes, mais des décrochages de données marginales sont possibles. |
-85 dBm à -95 dBm | Faible | Le rendement chutera fortement |
<= -100 dBm | Aucun signal | Déconnexion |
4.3. Carte SIM interne
À l'intérieur de l'appareil, il y a une carte SIM-nano qui est utilisée pour la connectivité. Cette carte SIM est verrouillée et elle ne peut être utilisée qu'avec cet appareil spécifique GlobalLink. Elle est liée à un forfait de données pour que l'appareil fonctionne et reçoive des mises à jour à distance (over the air).
4.4. Carte SIM personnalisée
Il est possible de remplacer la carte SIM installée en usine par une autre carte SIM. Assurez-vous que votre opérateur prend en charge la norme LTE-M (CAT-M1), qui est différente de la 4G (LTE) ordinaire. En moyenne, le GlobalLink 520 utilise entre 1 et 2 Mo (mégaoctets) de données par semaine. Notez que l’utilisation réelle peut être calculée différemment par votre opérateur.
4.4.1. Marche à suivre pour remplacer la carte SIM
Débranchez tous les câbles et assurez-vous que l’appareil n’est pas connecté à une source d’alimentation ou à une batterie.
Ouvrez le boîtier du GlobalLink 520 à l’aide d’un tournevis cruciforme.

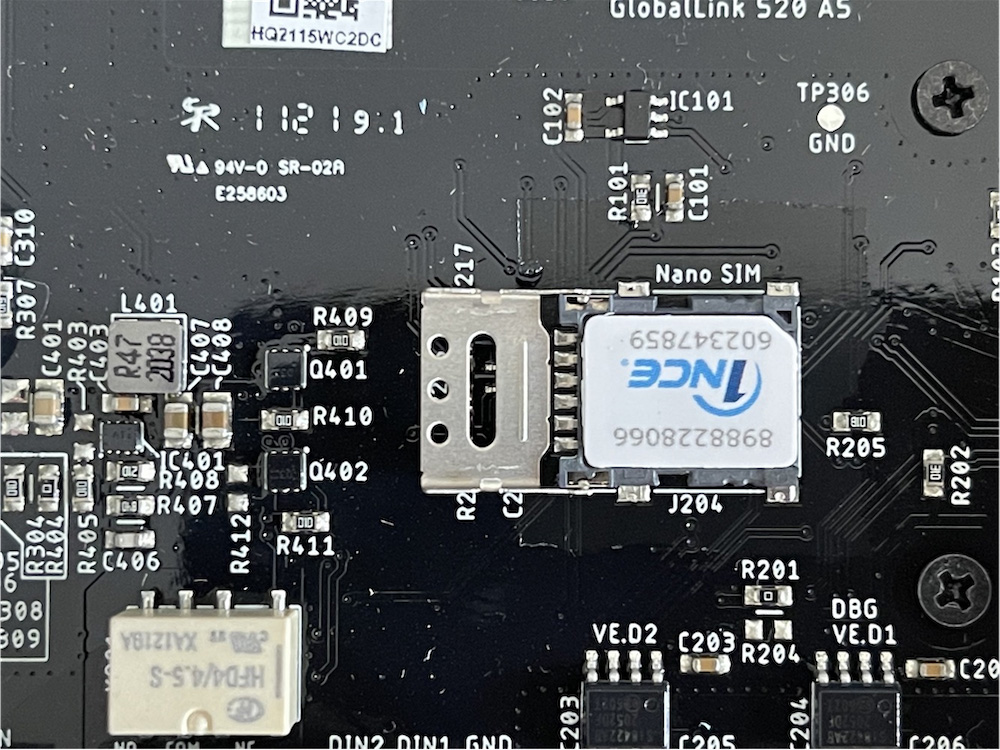

Repérez le logement de la carte SIM au centre de la carte, faites glisser le couvercle du logement légèrement vers la gauche (ou la droite, selon l’orientation de la carte), puis tirez vers le haut pour ouvrir le mécanisme de retenue.
Placez votre carte SIM dans le logement avec les connecteurs vers le bas, retournez-le en position fermée et faites-le glisser en place.
Rebranchez tous les câbles, mettez le GlobalLink 520 sous tension, ouvrez l’application VictronConnect et accédez aux paramètres pour définir le code PIN et l’APN de votre opérateur.
Attendez quelques minutes pour que l’appareil établisse une connexion, indiquée par le clignotement vert du voyant LED. Si cela prend plus de 15 minutes, l’appareil redémarrera automatiquement et réessaiera. Si cela ne fonctionne pas non plus, vous pouvez débrancher l’appareil pendant au moins 10 secondes et réessayer. Si le code PIN n’est pas correct, un message d’erreur s’affichera. Ce n’est pas le cas pour l’APN, veuillez le vérifier à nouveau.
Note
Dans le cas où vous remplaceriez la carte SIM personnalisée par celle installée en usine, l’APN personnalisé devra être supprimé.
4.5. Conformité
DÉCLARATION DE CONFORMITÉ SIMPLIFIÉE DE L'UE : Par la présente, Victron Energy B.V. déclare que notre produit GlobalLink 520 est conforme à la directive 2014/53/UE. Le texte intégral de la déclaration de conformité UE est disponible à l'adresse internet suivante : https://ve3.nl/7G.
DÉCLARATION DE CONFORMITÉ À LA RÉGLEMENTATION PSTI DU ROYAUME-UNI : Nous, Victron Energy B.V., certifions que notre produit GlobalLink 520 est conforme aux exigences de sécurité décrites dans l’annexe 1 de la réglementation « Product Security and Telecommunications Infrastructure (Security Requirements for Relevant Connectable Products) Regulations 2023 » (réglementation de 2023 sur la sécurité des produits et l’infrastructure des télécommunications (exigences de sécurité pour les produits connectables pertinents)). La déclaration de conformité officielle peut être téléchargée à l’adresse suivante : https://ve3.nl/7G.
