Приложение VictronConnect можно использовать для изменения всех настроек и обновления прошивки.
Приложение VictronConnect может быть подключено к инвертору:
Локально - через встроенный Bluetooth
Локально - через USB с использованием интерфейса VE.Direct к USB, подключенного к разъему VE.Direct.
Локально - через Bluetooth с помощью адаптера VE.Direct Bluetooth Smart, подключенного к разъему VE.Direct.
Дистанционно - через портал VRM и устройство GX. (см. вкладку VRM в списке устройств VictronConnect).
Как подключиться к инвертору с помощью приложения VictronConect:
Откройте приложение VictronConnect
Убедитесь, что инвертор включен
Найдите инвертор, который появится в списке устройств во вкладке «Локальные устройства» или «VRM».
Выберите инвертор.
В случае подключения по Bluetooth: Введите PIN-код по умолчанию: 000000. После ввода PIN-кода по умолчанию VictronConnect попросит вас изменить PIN-код. Это делается для предотвращения несанкционированных подключений в будущем. Рекомендуется изменить PIN-код при первой установке. Это можно сделать во вкладке «Информация о продукте».
Для просмотра и/или изменения настроек мониторинга заряда батареи:
Перейдите на страницу настроек, нажав на значок шестеренки
в правом верхнем углу главного экрана.
Подсказка
В данном руководстве рассматриваются только конкретные элементы инвертора. Для получения более общей информации о приложении VictronConnect, например, о том, как его использовать, где его скачать или как подключиться, см. страницу продукта приложения VictronConnect и руководство VictronConnect или отсканируйте QR-код ниже:
Напряжение батареи
RS установлен на 48 В и доступен только для систем на 48 В.
[en] Battery Capacity
[en] Capacity of the connected battery pack in AmpHours. This is used by the internal battery state of charge calculation.
Максимальный ток заряда
Позволяет пользователю установить более низкий максимальный ток заряда.
Настройки зарядного устройства - Преднастройка батареи
Преднастройка батареи позволяет выбрать тип батареи, принять заводские настройки по умолчанию или ввести собственные предустановленные значения, которые будут использоваться для алгоритма зарядки батареи. Параметры напряжения абсорбции, времени абсорбции, плавающего напряжения, напряжения выравнивания и температурной компенсации настраиваются на заданное значение, но могут быть также определены пользователем.
[en] Built-in preset: select of the built-in presets (Normal, High and LiFePO4 2-wire BMS)
[en] User defined: all parameters can be customized manually
[en] Select preset: select a type from the VictronConnect battery presets
[en] Create preset: create a new battery preset in VictronConnect
[en] Edit presets: edit an existing battery preset in VictronConnect
Пользовательские преднастройки будут храниться в библиотеке преднастроек - таким образом, установщикам не придется определять все значения каждый раз при настройке новой установки.
Выбрав Редактировать преднастройки или на экране настроек (с включенным или выключенным экспертным режимом), можно задать следующие пользовательские параметры:
[en] Battery Chemistry
[en] OPzS/OPzV
[en] Gel/AGM
[en] Lithium (LiFePO4)
[en] Remote Mode
[en] Configure what is connected to the REMOTE_L and REMOTE_H inputs on the user connector.
[en] Remote on/off: a simple on/off switch
[en] 2-wire BMS: wired BMS with allow-to-charge and allow-to-discharge signals like the SmallBMS. Note if 2-wire BMS is selected, then the unit will not start up until one is connected.
[en] Expert mode
[en] This on/off toggle enables editing expert settings in case your equipment has special requirements.
[en] BMS controlled
[en] This item is only visible in case the unit is controlled remotely by a BMS. Click to change/view, this opens a new menu, described further down in the document.
[en] Low SOC shutdown
[en] Shutdown on low SOC, switch off the inverter in case the battery state of charge drops below a certain SOC value, and restarts above a certain SOC value.
[en] Dynamic cut off
[en] Default is disabled. Click to enable, this opens a new menu, described further down in the document.
[en] Low battery shut down voltage
[en] Once dynamic cut-off is enabled this setting is controlled internally, it is no longer editable. When the battery voltage drops below this level the inverter switches off. If there is no power source available like PV power or the grid (in case of a Multi RS variant), the unit goes into hibernate to preserve as much power as possible.
[en] Low battery restart & alarm
[en] When the battery voltage drops below this level a low battery warning is shown. In case the inverter switched off due to a low battery voltage alarm it will restart again once the battery voltage rises above this level.
[en] Charge detect
[en] In case the inverter keeps switching off and on repeatedly due to low battery voltage the switch on level rises to the charge detect voltage. This ensures that the battery is really charging before switching the inverter back on.
Абсорбционное напряжение
Установите абсорбционное напряжение.
Плавающее напряжение
Установите плавающее напряжение.
Напряжение выравнивания
Установите напряжение выравнивания.
[en] Storage Voltage
[en] Set the storage voltage
Повторное смещение интенсивного напряжения
Установите смещение напряжения, которое будет использоваться посредством настройки плавающего напряжения, определяющей пороговое значение, при котором цикл зарядки возобновится.
Например: Для повторного смещения напряжения на 0,1 В и установки плавающего напряжения 13,8 В пороговое значение напряжения, которое будет использоваться для перезапуска цикла зарядки, составит 13,7 В. Другими словами, если напряжение батареи упадет ниже 13,7 В в течение одной минуты, цикл зарядки возобновится.
Адаптивное время абсорбционной зарядки
Выберите зарядку с адаптивным или фиксированным временем абсорбции. И то, и другое разъяснено ниже:
Фиксированное время абсорбции: Одна и та же продолжительность абсорбции применяется каждый день (при достаточном количестве солнечной энергии) с использованием настройки максимального времени абсорбции. Имейте в виду, что эта опция может привести к чрезмерной зарядке батарей, особенно свинцовых батарей и систем с небольшими ежедневными разрядами. Рекомендуемые настройки см. у производителя батарей. Примечание обязательно отключите настройку остаточного тока, чтобы каждый день проводить одно и то же время абсорбции. Остаточный ток может закончиться быстрее, если ток батареи ниже порогового значения. См. дополнительную информацию в разделе «Настройка остаточного тока» ниже.
Адаптивное время абсорбционной зарядки: Алгоритм зарядки может использовать адаптивное время абсорбции: он автоматически адаптируется к состоянию зарядки утром. Максимальная продолжительность периода абсорбции в течение дня определяется напряжением батареи, измеряемым непосредственно перед началом работы солнечного зарядного устройства каждое утро (используемые значения батареи 12 В - Умножьте напряжение батареи на 4 для 48 В):
Напряжение батареи Vb (при запуске) | Множитель | Максимальное время абсорбции |
---|---|---|
[en] Vb < 11.9 V | x 1 | 06:00 часов |
> 11,9 В Vb < 12,2 В | x 2/3 | 4:00 часа |
> 12,2 В Vb < 12,6 В | [en] x 1/3 | 2:00 часа |
Vb > 12,6 В | x 2/6 | 1:00 часа |
Множитель применяется к настройке максимального времени абсорбции, и это приводит к максимальной продолжительности периода абсорбции, используемого зарядным устройством. Максимальное время абсорбции, указанное в последнем столбце таблицы, основано на значении максимального времени абсорбции по умолчанию, равном 6 часам.
Максимальное время абсорбции (чч:мм)
Установите ограничение времени абсорбции. Доступно только при использовании пользовательского профиля зарядки.
Введите значение времени в формате чч:мм, где часы находятся в диапазоне от 0 до 12, а минуты - от 0 до 59.
Остаточный ток
Установите текущий порог, который будет использоваться для завершения фазы абсорбции до истечения максимального времени абсорбции. Когда ток батареи в течение одной минуты станет ниже остаточного тока, фаза абсорбции закончится. Этот параметр можно отключить, установив значение, равное нулю.
Процент тока выравнивания
Установите процентное значение максимального тока заряда, которое будет использоваться при выполнении выравнивания.
Автоматическое выравнивание
Настройка частоты функции автоматического выравнивания. Доступные варианты составляют от 1 до 250 дней:
1 = ежедневно
2 = через день
...
250 = каждые 250 дней
Выравнивание обычно используется для балансировки элементов в свинцовой батарее, а также для предотвращения расслоения электролита в залитых батареях. Необходимо ли (автоматическое) выравнивание или нет, зависит от типа батарей и их использования. Обратитесь за рекомендациями к поставщику батарей.
Когда цикл автоматического выравнивания запущен, зарядное устройство будет подавать напряжение выравнивания на батарею до тех пор, пока уровень тока остается ниже процентного значения тока выравнивания от общего тока.
Продолжительность цикла автоматического выравнивания
В случае использования батарей VRLA и некоторых кислотных батарей (номера алгоритмов 0, 1, 2 или 3), автоматическое выравнивание завершается по достижении порога напряжения maxV или после t = (время абсорбции)/8, смотря, что наступит раньше.
Для всех батарей с трубчатыми пластинами (номера алгоритмов 4, 5 и 6); а также для определенного пользователем типа батареи автоматическое выравнивание завершится через период, равный (время абсорбции/2).
Для литиевых батареи (алгоритм 7) выравнивание недоступно.
Если цикл автоматического выравнивания не будет завершен за один день, то он не возобновится и на следующий день. Следующий сеанс выравнивания будет проходить в соответствии с интервалом, установленным в опции «Автоматическое выравнивание».
Тип батареи по умолчанию - батарея VRLA, и любая определяемая пользователем батарея будет вести себя как батарея с трубчатой пластиной в отношении выравнивания.
Режим прерывания выравнивания
Установите, как закончится выравнивание. Есть две возможности: первая - если напряжение батареи достигает напряжения выравнивания, а вторая - в фиксированное время, когда используется максимальная продолжительность выравнивания.
Максимальная продолжительность выравнивания
Установите максимальное время, в течение которого будет длиться фаза выравнивания.
Температурная компенсация
Для многих типов батарей требуется более низкое напряжение заряда в теплых условиях эксплуатации и более высокое напряжение заряда в холодных условиях эксплуатации.
Настроенный коэффициент выражается в мВ на градус Цельсия для всего аккумулятора, а не только для одной ячейки. Базовая температура для компенсации составляет 25 °C (77 °F), как показано на схеме ниже.
С датчиком температуры, установленным в блоке подключения пользовательского ввода/вывода; фактическая температура батареи будет использоваться для компенсации; в течение дня.
Отключение при низкой температуре батареи:
Этот параметр можно использовать для отключения зарядки при низких температурах, как того требуют литиевые батареи.
Для литий-железо-фосфатных батарей эта настройка установлена на 5 градусов Цельсия, для других типов батарей она отключена. При создании определяемой пользователем батареи уровень температуры отключения можно регулировать вручную.
Ручное выравнивание - Начните прямо сейчас
Выбор пункта «Начать сейчас» в разделе «Ручное выравнивание» позволяет вручную запустить цикл выравнивания Для того, чтобы прибор правильно выполнял выравнивание заряда батареи, используйте опцию выравнивания вручную только во время абсорбции или плавающего режима при достаточном уровне солнечного света. Ограничения тока и напряжения соответствуют функции автоматического выравнивания Продолжительность цикла выравнивания ограничена максимум 1 часом при запуске вручную. Ручное выравнивание можно остановить в любое время, выбрав «Прервать выравнивание».
[en] The parameters below are only used when the unit must determine the state of charge on its own. Please refer to the BMV manual for more detailed explanation of these values. In case a BMV or Managed Battery (BMS) is used it uses the remote state of charge and the internal mechanism is no longer used.
[en] Peukert exponent
[en] Charge efficiency factor
[en] Discharge floor
[en] Synchronize SOC to 100%
[en] press synchronize to preset the internal state of charge to 100%
[en] This is a sub-menu available in the battery settings.
[en] Dynamic cut-off makes the low battery shut down voltage a function of the load of the battery. Don't use dynamic Cut-off in an installation that also has other loads connected to the same battery.
[en] Enable dynamic cutoff: toggle between on or off
[en] Voltage discharge current 2A: battery voltage.
[en] Voltage discharge current 100A: battery voltage.
[en] Voltage discharge current 280A: battery voltage.
[en] Voltage discharge current 800A: battery voltage.
[en] This is a sub-menu available in the battery settings. It only shows up in case the unit is remotely controlled by a BMS. This sub-menu is not present/enabled in case you are using the 2-wire BMS inputs.
[en] Use the RESET function to restore the unit back to standalone operation in case you are using the unit in a different installation. This clears the warning indication #67 BMS connection lost.
[en] In case the unit is placed back into a setup with an external control BMS the function will be activated automatically.
Можно настроить следующие параметры инвертора:
Настройка | Объяснение | По умолчанию | Диапазон |
---|---|---|---|
Выходное напряжение | Выходное напряжение переменного тока инвертора | 230 В: | 210 В - 245 В |
Выходная частота | Выходная частота переменного тока инвертора | 50 Гц | 50 Гц или 60 Гц |
Реле заземления | Если эта настройка включена, нейтраль (N) будет подключена к защитному заземлению (PE) при работе инвертора. Соединение будет разорвано при прекращении работы инвертора. Если эта настройка отключена, нейтраль (N) не будет подключена к защитному заземлению (PE). | включено | включено или выключено |
Программируемое реле, которому можно задать функцию общей тревоги, оповещения о низком напряжении постоянного тока или запуске/остановке генератора. Номинал DC: 4 A до 35 В постоянного тока и 1 A до 70 В постоянного тока
inverter включает в себя встроенную систему обнаружения инвертора переменного тока. При наличии обратной связи фотоэлектрического переменного тока(избыток) от разъема подключения переменного тока inverterавтоматически включит регулировку частоты выходного сигнала переменного тока.
Хотя дополнительная настройка не требуется, важно, чтобы фотоэлектрический инвертор переменного тока был правильно настроен для реагирования на регулировку частоты путем уменьшения его мощности.
Обратите внимание на правило 1:1 размера фотоэлектрического инвертора переменного тока к размеру inverter, где применяется минимальный размер батареи. Более подробная информация об этих ограничениях доступна в руководстве по соединению переменного тока, этот документ необходим для чтения при использовании фотоэлектрического инвертора переменного тока.
Диапазон регулировки частоты не настраивается, т.к. уже имеет предустановленный безопасный предел. Как только напряжение абсорбции будет достигнуто, частота увеличится. Таким образом, все еще необходимо включить в систему фотоэлектрический компонент постоянного тока для полной зарядки батареи (т.е. этапа плавающей зарядки).
Выходную мощность можно настроить на различные частоты вашего фотоэлектрического инвертора переменного тока.
Настройки по умолчанию была проверены и надежно работают с вместе с настройками сетевого кода Fronius MG50/60.
Перед конфигурацией инверторы должны быть правильно установлены.
Чтобы настроить параллельную систему, откройте первое устройство в приложении VictronConnect. Откройте меню Настройки – Система.
Внимание
При переключении режимов конфигурации системы выходное питание переменного тока будет отключено на несколько секунд. Убедитесь, что система настроена ДО подключения выхода переменного тока инвертора к нагрузкам.

Заводская настройка по умолчанию – автономная работа (одно устройство).
Чтобы настроить параллельную систему на одну фазу, измените конфигурацию Системы на «Однофазная».
Чтобы настроить параллельную схему для трехфазных систем, выберите «Трехфазная». Эта настройка одинакова для трехфазной системы с одним инвертором на каждой фазе или с несколькими на каждой фазе.

Предотвращение разрыва сети CAN
Включает обнаружение разрыва сети CAN и включает настройку «Количество инверторов в системе». Значение по умолчанию: включено.
Количество инверторов в системе
Введите общее количество установленных в системе устройств.
В случае, если сеть CAN разделена на сегменты, эта настройка используется для определения самого большого сегмента и отключения меньшего сегмента, чтобы предотвратить их дальнейшую несинхронизированную работу.
Это обеспечивает более надежное функционирование системы, чем если бы меньший сегмент пытался продолжать работу самостоятельно (что приведет к перегрузке или другим не очень приятным проблемам отключения, вызванным несинхронизированной выходной синусоидой переменного тока).
В параллельных системах, где есть только 2 устройства, наличие дополнительного устройства VE.Can, которое распознается инвертором RS с тем же экземпляром системы, помогает определить, какая изолированная система будет включена. Это дополнительное устройство VE.Can может быть устройством GX, Lynx BMS или другим связанным зарядным устройством постоянного тока VE.Can MPPT.
В этом случае один инвертор может запуститься, даже если другой не поддерживает соединение, при условии, что функция «Предотвращение разрыва сети CAN» отключена.
Минимальное количество инверторов для запуска
Минимальное количество инверторов, которые должны присутствовать на каждой фазе при запуске системы.
Этот параметр настраивается установщиком для обеспечения достаточного количества устройств для одновременного запуска ожидаемой нагрузки системы.
По необходимости можно выбрать все, или все минус один (чтобы сохранить возможность перезапуска системы, если единственное устройство не в сети), или только 1 для максимальной избыточности, если не предполагается больших пусковых нагрузок.
После запуска системы она не отключится, если число работающих инверторов на фазу упадет ниже указанного значения (при условии, что оставшиеся инверторы не перегружены и могут продолжать питать нагрузку).
Если функция «Предотвращение разрыва сети CAN» включена, система будет работать до тех пор, пока количество инверторов не опустится ниже значения «Количество инверторов в системе», деленного на 2, + 1 (это порог для защиты от разрыва сети CAN).
Если параметр «Предотвращение разрыва сети CAN» отключен, то система не отключится автоматически, даже если в сети останется только один инвертор на фазу.
Более подробную информацию об избыточности и последствиях настройки «Продолжать с отсутствующей фазой» см. в главе «Программирование трехфазной системы».
Экземпляр системы .
Устройства с одинаковым номером экземпляра работают вместе на стороне переменного тока.
Изменение настройки экземпляра системы позволяет нескольким группам инверторов находиться на одной шине VE.Can, но не синхронизироваться, и разделяться по разным выходам переменного тока без помех.
Продолжайте использовать те же настройки программирования для остальных устройств.
Примечание
Для синхронизированной работы эти системные настройки должны быть запрограммированы индивидуально и правильно установлены на всех подключенных инверторах.
Примечание по избыточности и непрерывному выходу во время обновления прошивки
Механизм синхронизации переменного тока, используемый для параллельной и трехфазной конфигурации системы, имеет встроенную «протокольную» версию.
Устройства могут работать вместе, даже если они имеют разные версии прошивки, при условии, что они используют одну и ту же версию протокола.
Это позволяет обеспечить непрерывное бесперебойное питание даже при обновлении прошивки, поскольку устройства обновляются по одному, в то время как другие продолжают синхронизироваться и обеспечивать стабильный выход переменного тока.
Если Victron потребуется изменить номер «протокольной» версии, это будет четко указано в журнале изменений прошивки. Всегда читайте его перед проведением обновления.
В случае, если на одной шине VE.Can работает несколько протокольных версий, все устройства будут показывать ошибку #71 до тех пор, пока все они не будут обновлены до одной версии.
Примечание
Во время обновления прошивки мощность будет снижена, так как устройства по отдельности выключаются и перезапускаются для обновления прошивки.
Для трехфазных систем существует дополнительная настройка, которая контролирует отключение двух других фаз, если одна из фаз не в сети. Для получения дополнительной информации см. раздел «Программирование трехфазной системы».
Чтобы настроить трехфазную систему, ее необходимо правильно установить.
Настройка системы на трехфазную или однофазную производится в приложении VictronConnect в меню Система
Внимание
При переключении режимов конфигурации системы выходное питание переменного тока будет отключено на несколько секунд. Убедитесь, что система настроена ДО подключения выхода переменного тока инвертора к нагрузкам.

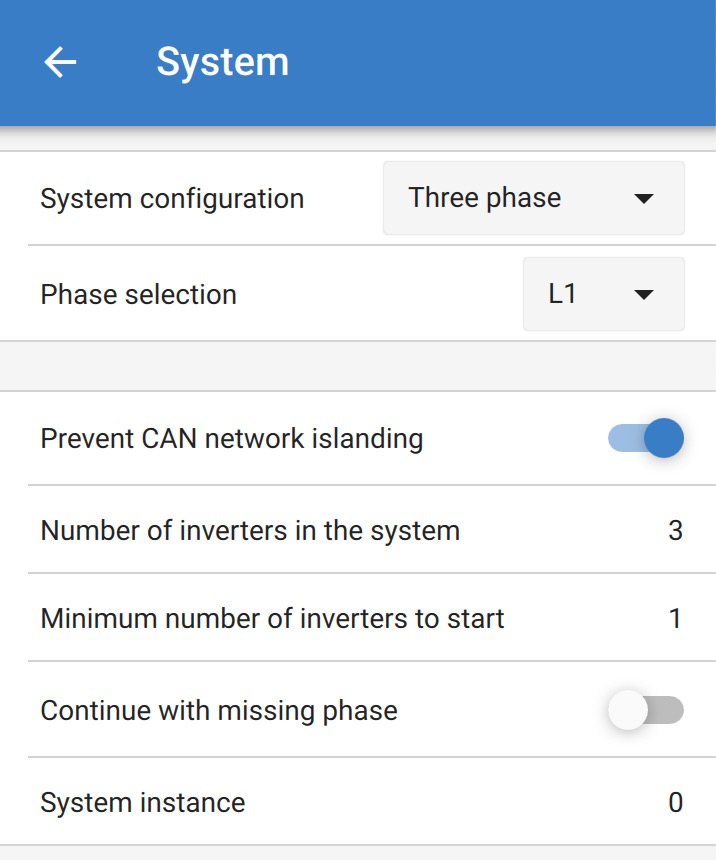

Подключитесь к первому устройству в приложении VictronConnect, измените настройку «Система» на «Трехфазная», а затем выберите нужную фазу для этого устройства (L1, или L2, или L3).

Это необходимо сделать отдельно для каждого устройства.
Рекомендуется нанести физическую маркировку на переднюю панель каждого устройства, а также дать ему пользовательское имя в приложении VictronConnect, чтобы оно соответствовало физической маркировке.

[en] Prevent CAN network islanding toggle
[en] If three RS units are configured in three phase, each individual unit will only continue to work if it sees at least one other unit. This feature is relevant in combination with the "Continue with missing phase" feature.
[en] Number of inverters in the system
[en] Enter the total number of RS units installed in the system. This should be set to 3 for a 3 phase RS system.
[en] In case a CAN connection is broken between two units the network is split into segments, this setting is used to determine the largest and shut down the smaller segment to prevent them from continuing on their own unsynchronised.
[en] Note that setting the option "Continue with missing phase" to disabled overrules this behavior in such a way that it always ensures that all three phases must be powered at all times, so a broken CAN connection in a 3 phase setup will shut down all units.
[en] Minimum number of inverters to start
[en] Minimum number of inverters that must be present per phase when starting the system.
[en] If this is set to 0, and "Continue with missing phase” option is enabled, then the system will start even if there is only a single inverter available (in a 3 phase system).
[en] Setting this to 1 means that all 3 units in a 3 phase RS system must be present to start. If the “Continue with missing phase” option is also enabled, once the system is operational it will not shutdown if the number of inverters operational per phase drops below this figure (as long as the remaining inverters can power the load).
Примечание
[en] These System settings must be programmed individually, and set correctly on all connected inverters for synchronised operation.
[en] Continue with Missing Phase
[en] It is possible to configure the system so that if one unit is offline (for example due to it being physically switched off or a firmware update), the other units can continue to operate and provide AC output power to their respective phases.
[en] By default, the 'continue with missing phase' is disabled. Switching one unit off with the physical switch will make that unit switch off. If the unit is one of three units that are in three phase, then the others will also turn off as well.
[en] If configured with 'Continue with missing phase' enabled, and minimum number of units is sufficient, then output to the other phases will continue even though its down to less phases than configured.
[en] The 'Continue with missing phase' configuration option SHOULD NOT be enabled if there are specific three phase loads connected that require all three synchronised phases to operate (such as a three phase electric motor).
[en] In that situation maintain the default 'disabled' setting for "Continue with missing phase".
Предупреждение
[en] Attempting to run a three phase load with only two phases operating could result in damage to your appliance.
Предупреждение
[en] If you have configured the system to continue to operate with a missing phase, and there is an issue with the VE.Can communications between the units (such as the wire being damaged), then the units will continue to operate, but will not be synchronising their output wave forms.
[en] Note on redundancy and continuous output during firmware updates
[en] It is possible for a three phase system to be firmware updated without losing power on the AC output of the other phases. However to maintain this AC output stability on all 3 phases in a 3 phase system, there must be at least 2 units on each phase.
[en] If there is no requirement for 3 phase loads, then individual phases can power down and restart without affecting the inverters on other phases if Continue with missing phase is enabled, or there are other parallel units.
[en] The AC synchronisation mechanism used for 3 phase has a 'protocol' version embedded.
[en] Units can work together even with different firmware versions, as long as they are running the same protocol version.
[en] This allows for continuous uninterrupted supply even when updating firmware, as the units will individually update one at a time, while others continue to synchronise and provide the stable AC output.
[en] If Victron needs to change the 'protocol' version number, it will be clearly noted in the firmware change log. Always read this before updating.
[en] In the event that there are multiple protocol versions running on the same VE.Can bus, all units will indicate error #71 until they are all updated to the same version.
[en] System Instance
[en] Units with the same instance number work together on the AC side.
[en] Changing the System instance setting allows multiple groups of Inverters to be on the same VE.Can bus, but not synchronised, and segmented into different AC outputs, without interference.
[en] Continue with the same programming settings on the rest of the units.
Пример
Если вы хотите быть уверенным в наличии трехфазной избыточности, гарантирующей, что одно устройство может выйти из строя на каждой фазе, и при этом будет обеспечено непрерывное трехфазное электропитание (а не только 2 из 3 фаз).
Количество инверторов в системе должно быть установлено на 9. То есть 3 инвертора на фазу x 3 фазы = всего 9 инверторов в системе.
Установка «минимального количества инверторов для запуска» зависит от того, могут ли нагрузки при запуске системы обеспечиваться 1 или 2 устройствами. В данном примере они могут питаться от 1 устройства на фазу, поэтому это значение равно 1. Более крупные нагрузки, требующие дополнительных параллельных устройств, включаются вручную.
Если вы хотите быть уверенным в наличии трехфазной избыточности, которая гарантирует, что одно устройство может выйти из строя на каждой фазе, и при этом будет обеспечено непрерывное трехфазное питание (а не 2 из 3 фаз).
Настройка «продолжать с отсутствующей фазой» должна быть отключена. В этом случае потребуется отказ 2 устройств на одной фазе или 4 устройств на разных фазах, прежде чем все инверторы на всех фазах отключат свой выход переменного тока, пока не восстановится минимальное необходимое количество устройств.
