5. Работа
5.1. Инвертор
Инвертор можно включить с помощью следующих способов:
Передняя кнопка.
Главный выключатель питания в нижней части блока (только для модели 5 кВА).
Приложение VictronConnect.
Дистанционная клемма с проволочной петлей.
Дистанционный переключатель, подключенный к дистанционной клемме (опционально).
Панель управления инвертором VE.Direct, подключенная к дистанционной клемме (опционально).
Устройство GX и портал VRM (опционально).
5.1.1. Кнопка включения/выключения
При переключении на «Вкл» с помощью кнопки прибор становится полностью работоспособен. Инвертор включится, и загорится индикатор «Инвертор включен». Быстро нажимая кнопку несколько раз, вы можете выбрать режим инвертора между «ON» (Включен), «ECO» и «OFF» (Выключен). Инвертор переходит в спящий режим с минимальным потреблением тока, когда устройство выключается нажатием кнопки.
Обратите внимание, что когда инвертор выключен с помощью Bluetooth или кнопки, его нельзя снова включить и выключить через проводной порт VE.Direct.
5.1.2. Выключатель включения/выключения (только 5 кВА)
В дополнение к передней кнопке, модель мощностью 5 кВА также имеет главный выключатель включения/выключения. Этот переключатель, когда он выключен, полностью отключит питающий ток.
Переключатель расположен в правом нижнем углу инвертора, рядом с вводами кабеля батареи.
5.1.3. Режим ECO
Инвертор можно переключить в Режим ECO с помощью приложения VictronConnect или передней кнопки.
Когда инвертор работает в режиме ECO, он снижает энергопотребление в режиме холостого хода (в режиме ожидания). Инвертор автоматически выключится, как только обнаружит, что нагрузка не подключена. Затем он ненадолго включается каждые 3 секунды, чтобы обнаружить нагрузку. Если выходной ток превышает установленный уровень, инвертор продолжит работу.
Для получения более подробной информации о режиме ECO см. Режим ECO и настройки главу.
5.2. Значение индикаторов и устранение неполадок
Панель индикаторов | Поведение индикатора | Режим работы | Устранение неисправностей |
|---|---|---|---|
 | Все индикаторы выключены. | Инвертор был выключен либо напрямую, либо через разъем дистанционного включения/выключения, либо инвертор не включен. | Чтобы проверить, работает ли инвертор, нажмите кнопку «Режим» один раз. Если он не работает, проверьте следующее:
|
 | Горит зеленый индикатор инвертора. | Инвертор включен и работает. | --- |
 | Мигает зеленый индикатор инвертора. Горит желтый индикатор ECO. | Инвертор переведен в режим ECO и находится в состоянии «поиска». Другими словами, нагрузка инвертора ниже, чем при настройке «Возобновление питания». инвертор посылает поисковый импульс через регулярные промежутки времени, чтобы проверить, была ли подключена или включена нагрузка. | Если инвертор продолжается включаться и отключаться при подключенной нагрузке, возможно, нагрузка слишком малая по сравнению с действующими настройками ЭКО-режима. Либо увеличьте нагрузку, либо измените настройку «Возобновление питания». |
 | Горит зеленый индикатор инвертора. Горит желтый индикатор ECO. | Инвертор переведен в режим ECO и находится в состоянии «инвертирования». Другими словами, нагрузка инвертора выше, чем значение «отключения питания», и он питает нагрузку. | --- |
 | Мигает зеленый индикатор инвертора. Мигает красный индикатор предупреждения. | Инвертор выключен, и выполняется обновление встроенного ПО или обновление встроенного ПО завершилось неудачно. | Если обновление встроенного ПО завершилось неудачно, повторите попытку обновления встроенного ПО. |
 | Горит зеленый индикатор инвертора. Горит красный индикатор предупреждения. | Предупреждение о перегрузке. Инвертор показывает, что нагрузка переменного тока превышает номинальную мощность инвертора и что, если эта ситуация продолжится, инвертор отключится из-за предупреждения о перегрузке | Уменьшите нагрузку переменного тока |
 | Зеленый индикатор инвертора мигает быстрым двойным импульсом. Горит красный индикатор предупреждения. | Предупреждение о перегрузке. Инвертор отключился из-за длительной перегрузки и больше не будет автоматически перезапускаться. | Устраните причину перегрузки, а затем перезапустите инвертор, выключив его, а затем снова включив. |
 | Горит зеленый индикатор инвертора. Красный индикатор предупреждения медленно мигает. | Предупреждение о низком напряжении батареи. Напряжение батареи упало ниже значения « предупреждения о низком заряде батареи». Если напряжение батареи упадет еще больше, инвертор отключится при «предупреждении о низком напряжении батареи». | Зарядите батарею и/или выключите питание от сети переменного тока. Также проверьте, затянуты ли все соединения кабелей батарей. Имеют ли кабели батареи достаточную толщину, заряжена ли батарея и находится ли он по-прежнему в хорошем рабочем состоянии? |
Горит зеленый индикатор инвертора. Красный индикатор предупреждения быстро мигает. | Предупреждение о высоком напряжении батареи. Напряжение батареи слишком высокое. Если напряжение батареи еще больше возрастет, инвертор отключится при «предупреждении о высоком напряжении батареи». | Уменьшите входное напряжение постоянного тока, проверьте, правильное ли напряжение батареи и правильно ли подключен аккумулятор. Также проверьте, нет ли неисправных или неправильных зарядных устройств или оборудования с неисправным регулятором заряда. | |
Горит зеленый индикатор инвертора. Красный индикатор предупреждения мигает двойным импульсом. | Предупреждение о высокой температуре. Внутренняя температура слишком высокая. Если температура еще больше повысится, инвертор отключится при «предупреждении о высокой температуре». | Уменьшите нагрузку переменного тока и/или переместите инвертор в более проветриваемое помещение. | |
Горит зеленый индикатор инвертора. Индикатор предупреждения мигает быстрым одиночным импульсом. | Предупреждение о высокой пульсации постоянного тока. Напряжение постоянного тока имеет слишком высокое пульсирующее напряжение. Если пульсация напряжения увеличится еще больше, инвертор отключится при «предупреждении о высокой пульсации постоянного тока». | Проверьте, затянуты ли все соединения кабелей батареи. Имеют ли кабели батареи достаточную толщину? Пульсации постоянного тока связаны с падением напряжения на кабелях батареи Дополнительные сведения о пульсациях постоянного тока и о том, как их предотвратить, см. в руководствеWiring Unlimited. | |
 | Зеленый индикатор инвертора мигает быстрым двойным импульсом. Красный индикатор предупреждения медленно мигает. | Предупреждение о низком напряжении батареи. Инвертор отключился из-за низкого напряжения батареи. | Чтобы перезапустить инвертор, зарядите батарею или выключите инвертор, а затем снова включите его. Проверьте напряжение батареи на клеммах батареи инвертора. Также проверьте предохранители постоянного тока, кабели и кабельные соединения Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |
Зеленый индикатор инвертора мигает быстрым двойным импульсом. Красный индикатор предупреждения быстро мигает. | Предупреждение о высоком напряжении батареи. Инвертор отключился из-за высокого напряжения батареи. | Уменьшите входное напряжение постоянного тока, проверьте, правильное ли напряжение батареи и правильно ли подключен аккумулятор. Также проверьте, нет ли неисправных или неправильных зарядных устройств или оборудования с неисправным регулятором заряда. Инвертор автоматически снова включится, когда напряжение батареи упадет до приемлемого уровня. Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. | |
Зеленый индикатор инвертора мигает быстрым двойным импульсом. Красный индикатор предупреждения мигает двойным импульсом. | Предупреждение о высокой температуре. Инвертор отключился из-за высокой температуры. | Подождите, пока инвертор не остынет. Инвертор автоматически снова включится, когда его внутренняя температура упадет до приемлемого уровня. Исследуйте окружающую среду инвертора, можно ли улучшить вентиляцию или можно ли переместить инвертор в более прохладное место? Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. | |
Зеленый индикатор инвертора мигает быстрым двойным импульсом. Индикатор предупреждения мигает быстрым одиночным импульсом. | Предупреждение о пульсации постоянного тока. Инвертор отключился из-за высокой пульсации постоянного тока. | Проверьте, затянуты ли все соединения кабелей батареи. Имеют ли кабели батареи достаточную толщину? Пульсации постоянного тока связаны с падением напряжения на кабелях батареи Дополнительные сведения о пульсациях постоянного тока и о том, как их предотвратить, см. в руководствеWiring Unlimited. Чтобы перезапустить инвертор, выключите его, а затем снова включите. Для получения дополнительной информации также см. Защита и автоматический перезапуск главу. |
5.3. Защита и автоматический перезапуск
Перегрузка
Некоторые нагрузки, к примеру моторы или насосы, потребляют высокий пусковой ток при старте. В таких случаях есть вероятность, что потребление тока превысит порог перегрузки по току инвертора. В этом случае выходное напряжение переменного тока будет быстро снижаться, чтобы ограничить выходной ток инвертора. Если верхний порог по току постоянно превышен, инвертор отключится: подождите 30 секунд и перезапустите снова.
После 3 перезапусков новая перегрузка в течение 30 секунд после старта приведет к постоянному отключению устройства. Индикаторы покажут отключение из-за перегрузки. Для перезапуска инвертора, выключите его и заново включите.
Низкое напряжение батареи (регулируется)
Инвертор отключится, когда входное напряжение постоянного тока снизится ниже параметра «Отключение при низком заряде батареи». Индикаторы оповестят об отключении из-за перегрузки. Инвертор отключится, когда входное напряжение постоянного тока упадет ниже параметра «Отключение при низком заряде батареи» минимум на 30 секунд.
После 3 перезапусков новое отключение из-за низкого напряжения в течение 30 секунд после старта приведет к постоянному отключению устройства. Индикаторы оповестят об отключении из-за перегрузки. Для перезапуска инвертора, выключите его и заново включите. В качестве альтернативы, зарядите батарею. Инвертор автоматически перезапустится, когда напряжение батареи увеличится по крайней мере на 30 секунд выше параметра «Обнаружение заряда».
См. Технические характеристики главу об уровнях отключения и перезапуска с низким уровнем заряда батареи по умолчанию. Уровни можно настроить с помощью приложения VictronConnect.
В качестве альтернативы может быть реализовано динамическое отключение при низком заряде батареи. Для получения дополнительной информации см. Динамическое отключение главу.
Высокое напряжение батареи
Инвертор отключится, если входное напряжение постоянного тока будет слишком высоким. Индикаторы оповестят об отключении из-за высокого заряда батареи. Сначала инвертор подождет 30 секунд и возобновит работу только после того, как напряжение батареи упадет до приемлемого уровня.
Проверьте, нет ли неисправных зарядных устройств, генераторов переменного тока или солнечных зарядных устройств, подключенных к батарее.
Высокая температура
Инвертор отключится, если обнаружит слишком высокую внутреннюю температуру. Индикаторы оповестят об отключении из-за высокой температуры. Инвертор подождет 30 секунд и возобновит работу только тогда, когда температура упадет до приемлемого уровня
Предупреждения о высокой температуре обычно вызываются слишком высокой температурой окружающей среды, часто в сочетании с высокой нагрузкой инвертора. Убедитесь, что помещение, в котором используется инвертор, хорошо проветривается или даже кондиционируемо.
Высокие пульсации DC
Инвертор отключится, если обнаружит слишком высокие пульсации постоянного тока. Индикаторы оповестят об отключении из-за высокой пульсации постоянного тока. Инвертор подождет 30 секунд, а затем снова возобновит работу. Если после 3 перезапусков пульсация напряжения постоянного тока все еще слишком высока, инвертор выключится и не будет пытаться перезапустить снова. Чтобы перезапустить инвертор, выключите его, а затем снова включите.
Высокая пульсация постоянного тока обычно вызвана неплотными соединениями кабелей и/или недостаточным сечением проводов постоянного тока. Чтобы устранить или предотвратить предупреждения о пульсациях, проверьте проводку между батареей и инвертором. Проверьте, соответствует ли проводка рекомендуемой толщине, правильно ли затянуты все соединения и исправны ли предохранители и изоляторы батареи. Для получения дополнительной информации о пульсациях постоянного тока см. руководство Wiring Unlimited.
Непрерывная высокая пульсация постоянного тока сокращает ожидаемый срок службы инвертора.
5.4. Мониторинг через VictronConnect
Приложение VictronConnect можно использовать для мониторинга инвертора.
 |

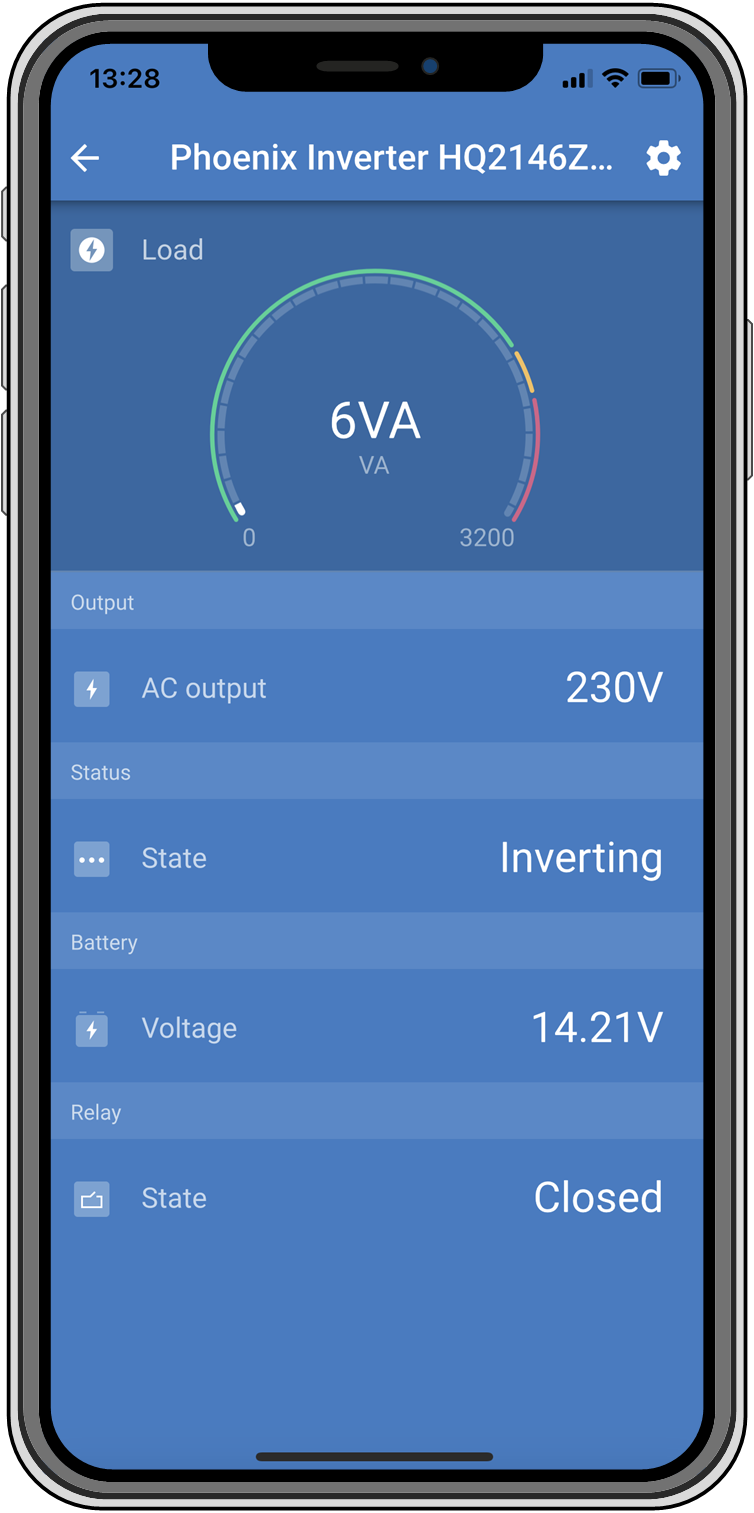

Приложение VictronConnect.
Для получения информации о том, как подключиться, см. Приложение VictronConnect главу и/или руководство VictronConnect, которое можно найти на странице приложения VictronConnect.
Приложение VictronConnect отобразит следующую информацию:.
Нагрузка инвертора в ВА.
Выходное напряжение переменного тока.
Напряжение батареи.
Рабочее состояние.
Программируемое состояние реле.
Предупреждения и сигналы тревоги *.
Солнечный ток **.
*) Пожалуйста, обратите внимание, что приложение не активно в фоновом режиме. Это означает, что приложение не будет отправлять сигналы тревоги или предупреждения на ваш телефон, если приложение не активировано на переднем плане.
5.5. Мониторинг с помощью устройства GX, GlobalLink и портала VRM
Инвертор может быть подключен к устройству GX, такому как Cerbo GX или Color Control GX. При подключении устройство GX отобразит инвертор на экране обзора системы и в списке устройств. Устройство GX также отобразит сообщение в случае предупреждения или сигнала тревоги инвертора

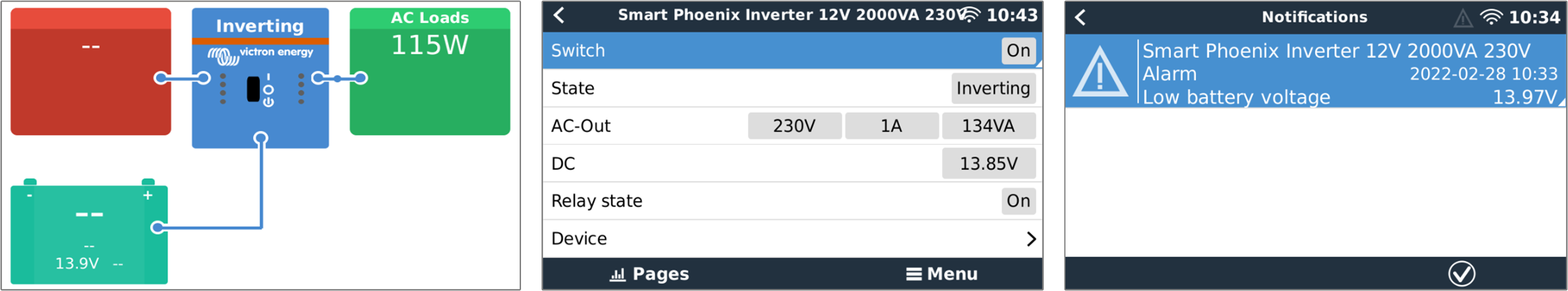

Пример экранов GX слева направо: системный экран, экран устройства инвертора и предупреждения.
Если устройство GX подключено к Интернету, инвертор можно дистанционно контролировать через портал VRM. Для получения дополнительной информации о портале VRM см. страницу портала дистанционного мониторинга VRM.
В качестве альтернативы инвертор может быть подключен к GlobalLink 520, а затем контролироваться диистанционно через портал VRM.
