7. Приложение
7.1. Обзор подключения
![image_not_available.svg](image/16618d3fbefaf1.png)
Подключения модели 1600 ВА
![Phoenix_Inverter_12V_2000VA_Smart__connections_.png](image/16618d3fc22a3b.png)

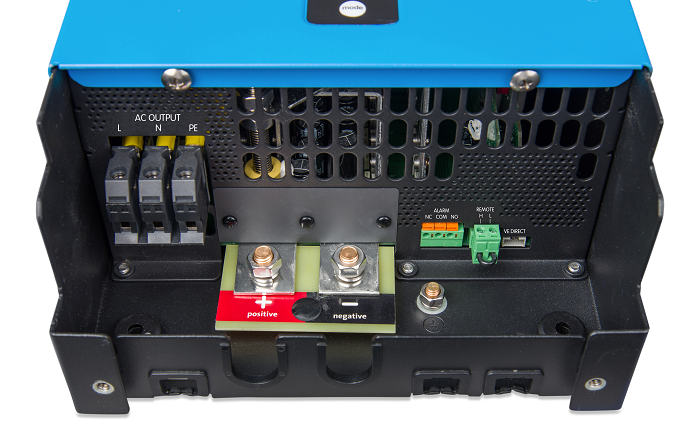

Подключения модели 2000 ВА
![Phoenix_inverter_Smart_12-3000VA-13__conn_.png](image/16618d3fc4d903.png)

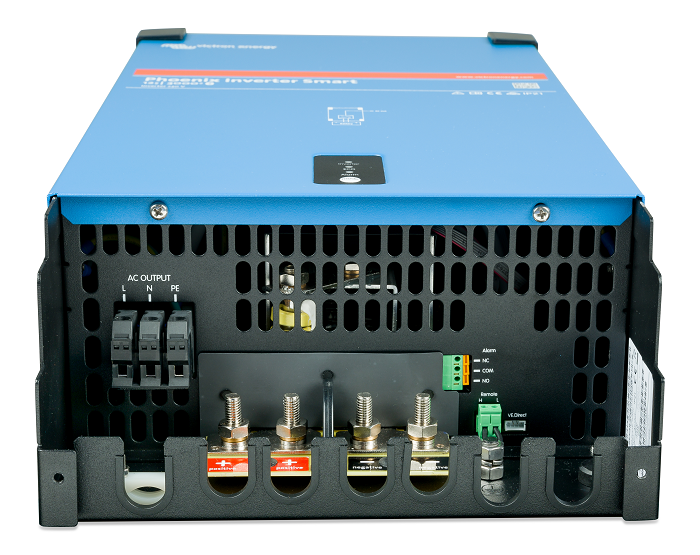

Подключения модели 3000 ВА
![Phoenix_Inverter_Smart_24V_5000VA__bottom_conn_.png](image/16618d3fc7b208.png)

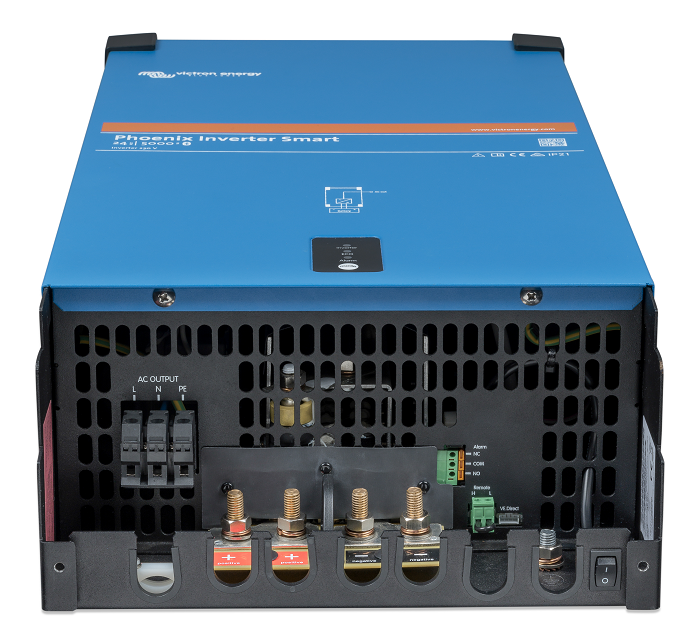

Подключения модели 5000 ВА
# | Коннектор | Названия разъемов |
---|---|---|
A | AC выход | L (фаза), N (нейтраль), PE (земля). |
B | Батарея | + (положительный), - (отрицательный) |
C | Оповещение (программируемое реле) | NO, COM, NC |
D | Удаленный | H, L |
E | VE.Direct | VE.Direct |
7.2. Информация об установке модели с плавающим заземлением мощностью 1600 ВА и 2000 ВА

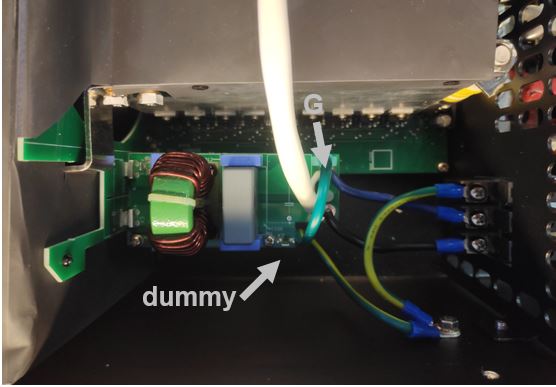

Провод заземления «G» соединяет выходную нейтраль с землей. Его необходимо переместить на псевдоконтакт, если требуется плавающий выход.
Когда получается плавающий выходной сигнал, показания тока при отсутствии нагрузки могут показывать смещение примерно на 100-50 мА. Также имейте в виду, что GFCI (или RCCB) не будет функционировать должным образом.
![Install_info_1600VA_2000VA.png](image/16618d3fd022f8.png)
7.3. Информация об установке модели с плавающим заземлением 3000 ВА и 5000 ВА
Провод заземления «G» соединяет выходную нейтраль с землей. Его необходимо переместить на псевдоконтакт, если требуется плавающий выход.
Когда получается плавающий выходной сигнал, показания тока при отсутствии нагрузки могут показывать смещение примерно на 100-150 мА. Также имейте в виду, что GFCI (или RCCB) не будет функционировать должным образом.
![Install_info_3000VA_000VA.png](image/16618d3fd0d315.png)

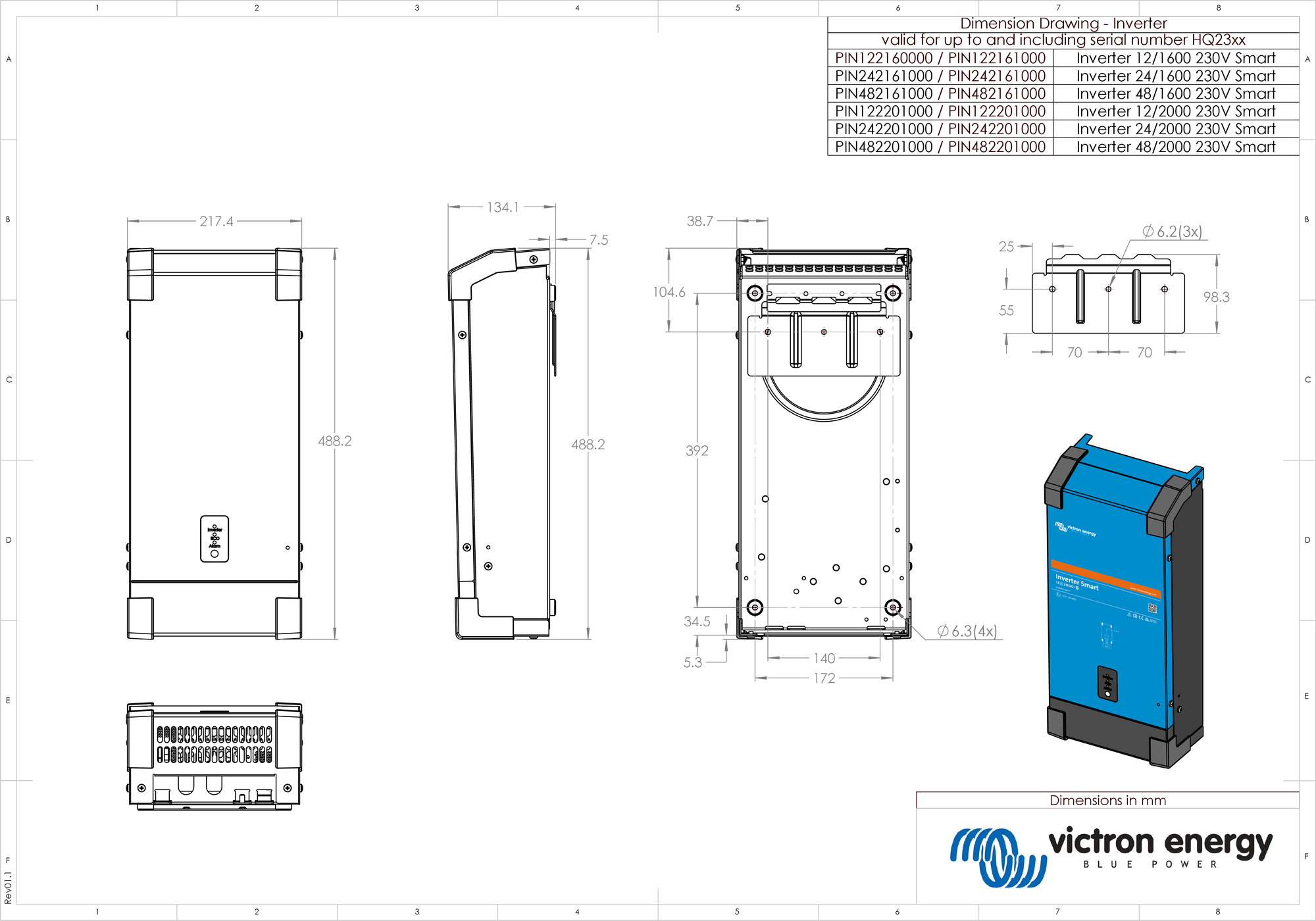

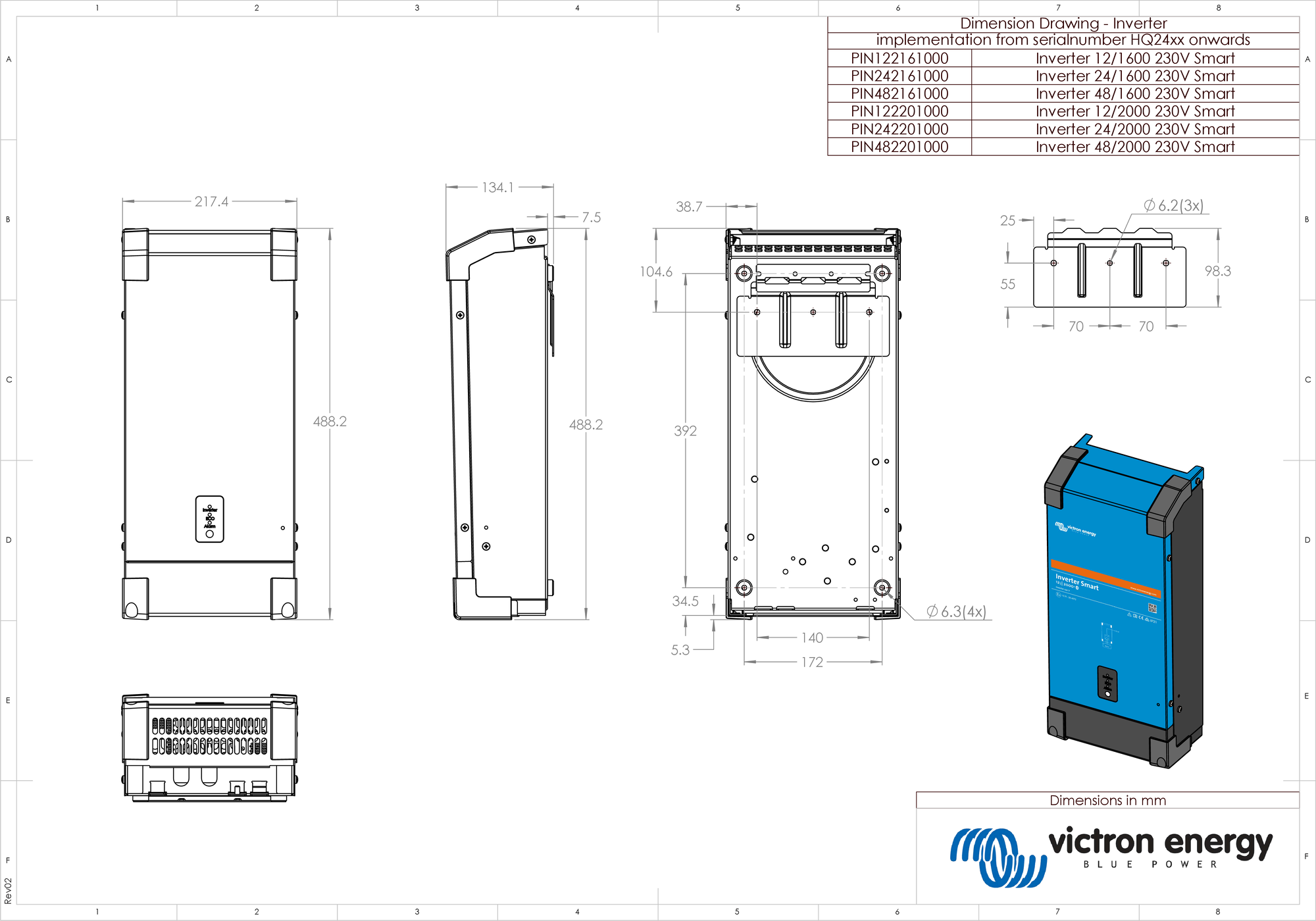

7.4. Размеры моделей 1600 ВА и 2000 ВА
![Inverter_Smart_1600VA___2000VA_onwards_SN_HQ24xx.pdf](image/16618d3fd98449.png)
![Inverter_Smart_1600VA___2000VA_till_and_included_SN_HQ23xx.pdf](image/16618d3fda0abd.png)

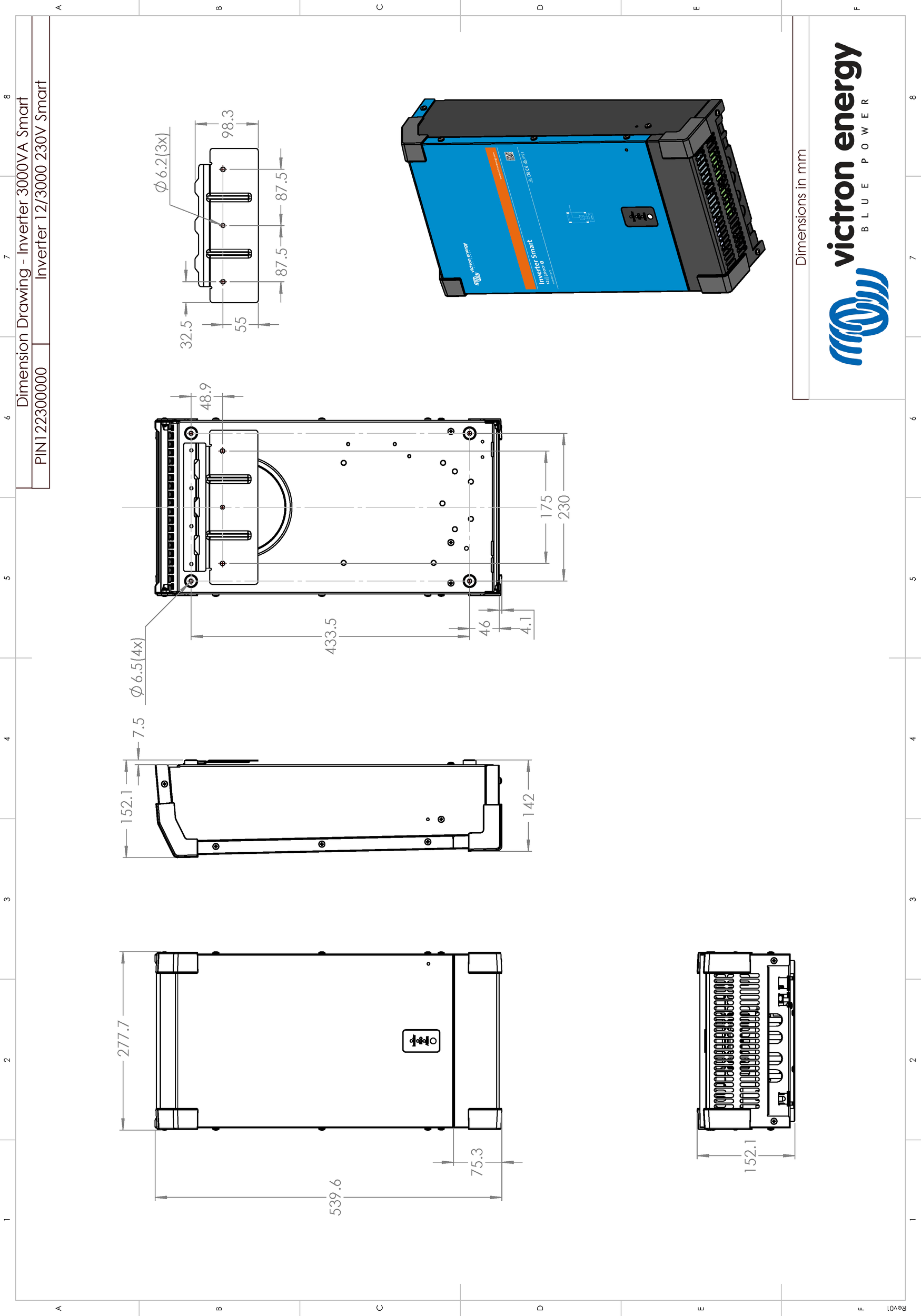

7.5. Размеры модели 3000 ВА (12 В)
![Phoenix_Inverter_12V_3000VA_Smart.pdf](image/16618d3fdab959.png)

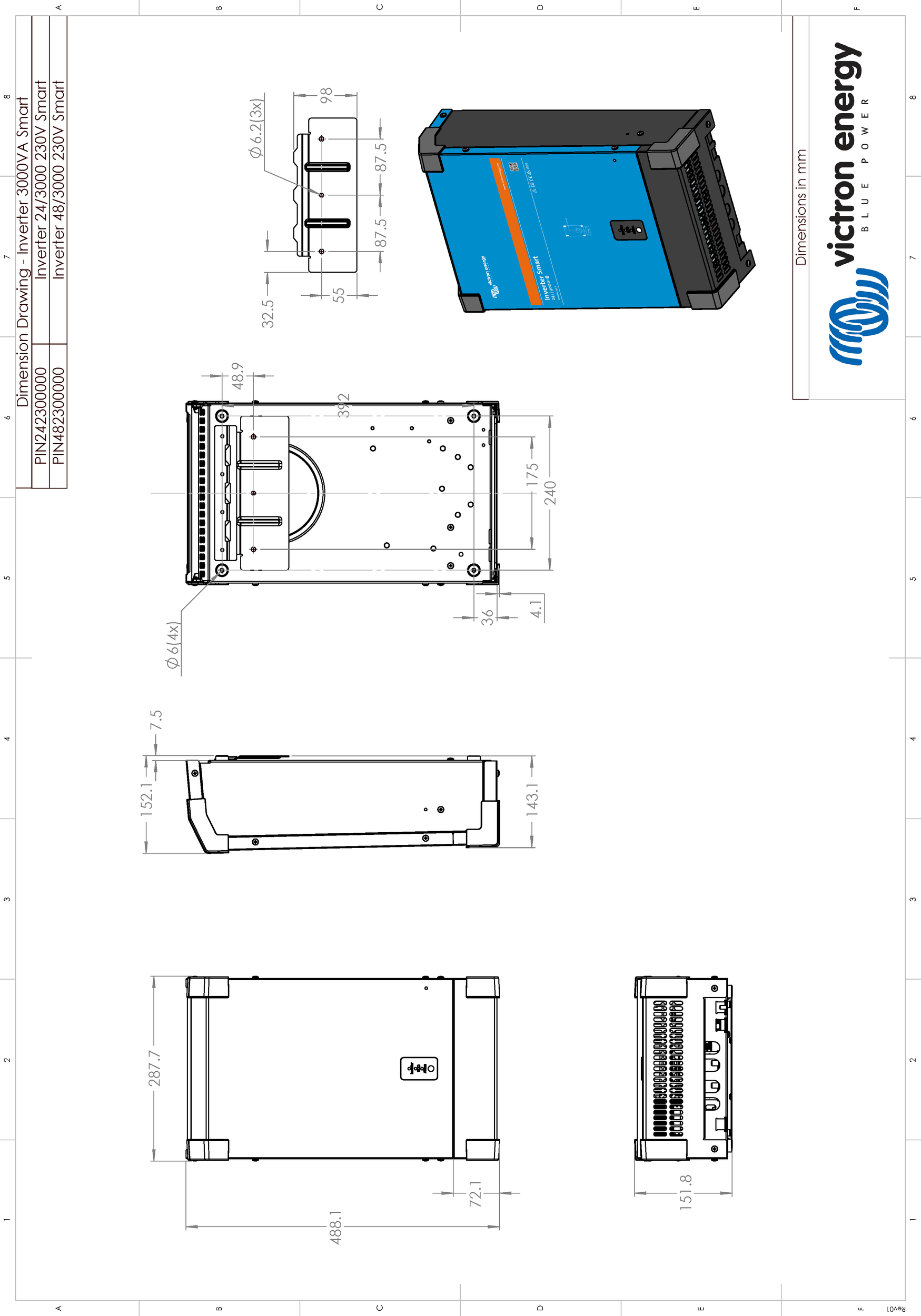

7.6. Размеры модели 3000 ВА (24 В, 48 В)
![Phoenix_Inverter_24V-48V_3000VA_Smart.pdf](image/16618d3fdcd6fc.png)
7.7. Размеры модели 5000 ВА
![Phoenix_Inverter_24V-48V_5000VA_Smart.pdf](image/16618d3fe27c20.png)
![Inverter_Smart_48V_5000VA__zonder_Phoenix.pdf](image/16618d3fe49075.png)
