3. Conception du système
Le Filax est généralement utilisé dans des systèmes de secours pour garantir que les charges consommatrices cruciales soient toujours alimentées par une source CA.
La fonction du Filax est la suivante :
Une charge consommatrice cruciale est généralement alimentée par la source prioritaire. Si la source prioritaire est interrompue, la charge consommatrice est basculée vers la source alternative. Dès que la source prioritaire est restaurée et qu’elle est stable pendant 30 secondes, la charge est transférée à nouveau vers la source prioritaire.
Ce chapitre décrit quelques-unes des conceptions possibles pour un système Filax.
Avis
Notez que le Filax ne devrait pas être utilisé dans des systèmes dans lesquels une commutation ultrarapide n’est pas nécessaire, et dans lesquelles un commutateur de transfert manuel ou plus général est utilisé. Un exemple de ce genre de système est par exemple un bateau avec deux sources CA possibles, telles qu’une puissance de quai ou un générateur, les deux alimentant le système de convertisseur/chargeur à bord. Dans ces systèmes, la fonction du commutateur de transfert consiste à détecter si l’une de ces sources est en marche, et dans ce cas, à la transférer sur les charges consommatrices. Pour ces systèmes, utilisez un convertisseur/chargeur Quattro ou un commutateurs de transfert VE de 5 KVA ou 10 KVA.
Réseau (ou générateur) avec un convertisseur de secours :
Si le réseau est défaillant (panne) ou si le générateur est défaillant (manque de carburant), le Filax transférera la charge consommatrice vers le convertisseur. Dès que l’alimentation du réseau (ou du générateur) est restaurée, le Filax rebasculera la charge consommatrice vers le réseau (ou le générateur).

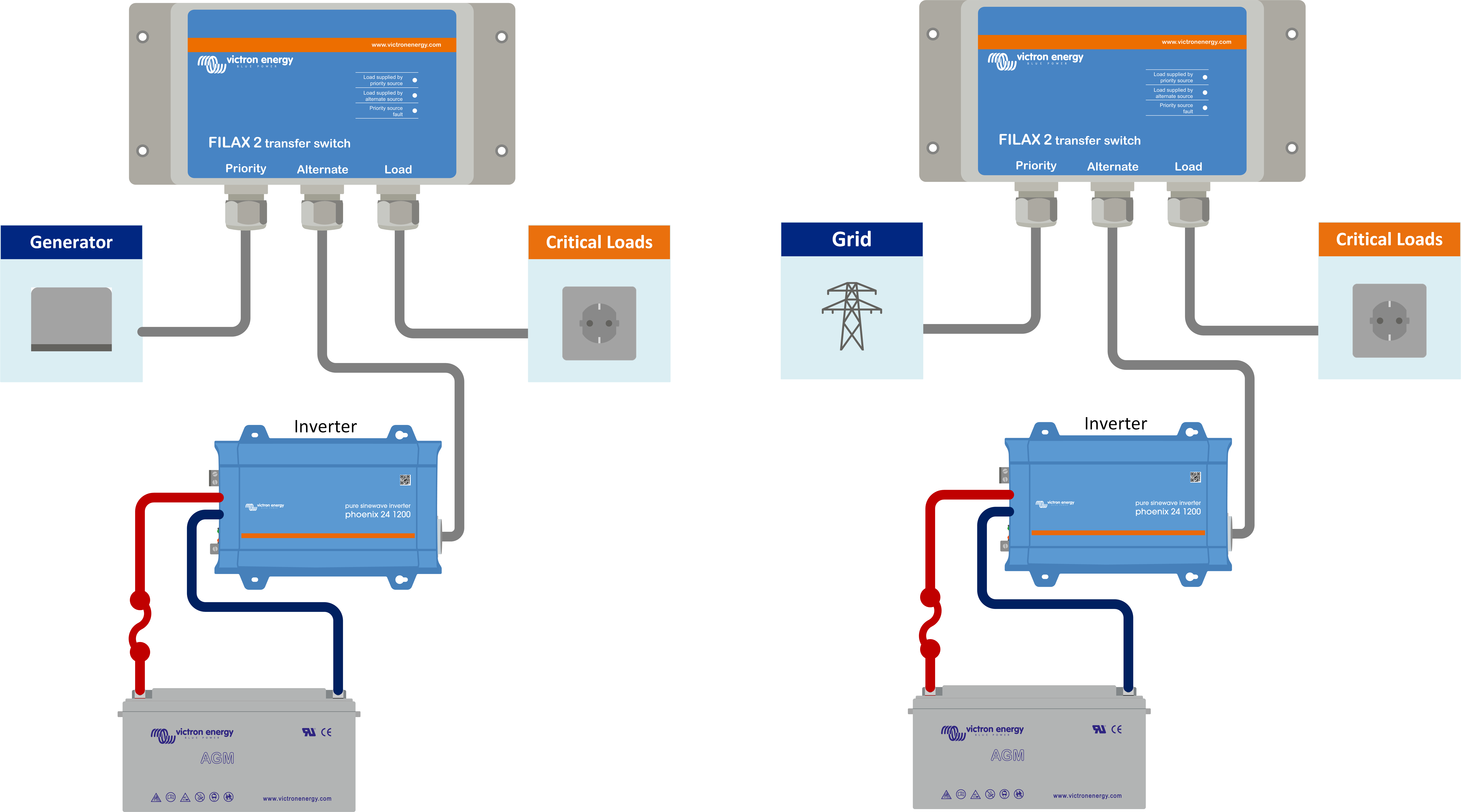

Système Filax avec un convertisseur de secours vers le réseau ou le générateur
Réseau (ou générateur) avec un convertisseur de secours et un chargeur de batterie :
Si un convertisseur est utilisé en tant que source alternative, il est important que la batterie soit maintenue en bon état de marche. La batterie devra être rechargée dans les délais et régulièrement. Pour cela, ajoutez un chargeur CA ou un chargeur solaire au système.
 |

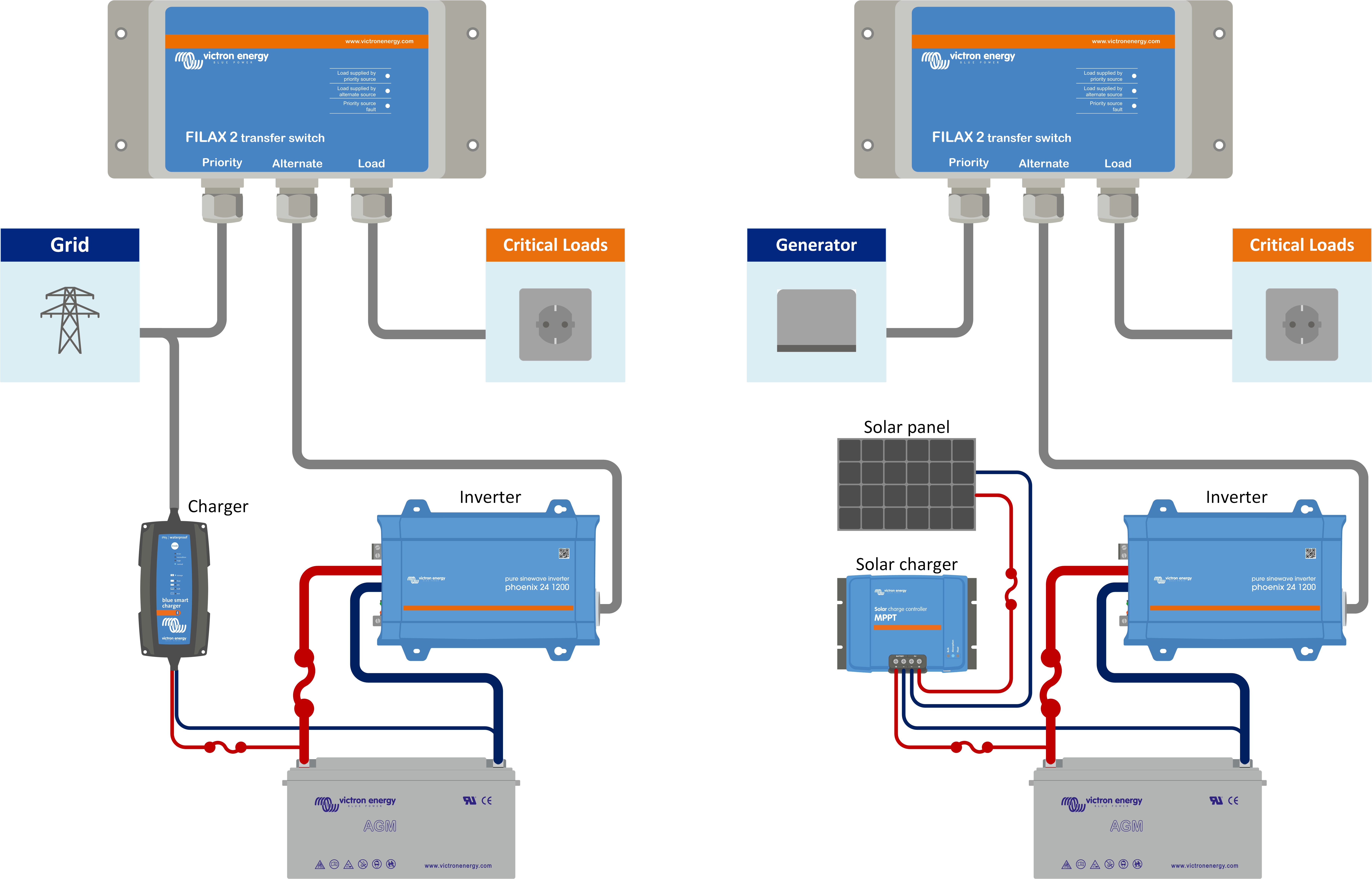

Système Filax avec un convertisseur de secours et un chargeur de batterie CA et/ou chargeur solaire
Réseau (ou générateur) avec un convertisseur/chargeur de secours :
Il est également possible d’avoir une fonctionnalité de secours (UPS) en utilisant un convertisseur/chargeur Victron (sans un Filax). Le convertisseur/chargeur lui-même fournira cette fonction de secours (UPS).
Si un niveau de redondance supplémentaire est nécessaire, un Filax peut être ajouté à un système Convertisseur/Chargeur. Cela permettra d’avoir un dispositif de secours au cas où le convertisseur/chargeur serait défaillant. Cela permet également de remplacer le convertisseur/chargeur sans avoir à interrompre l’alimentation des charges consommatrices cruciales.
 |

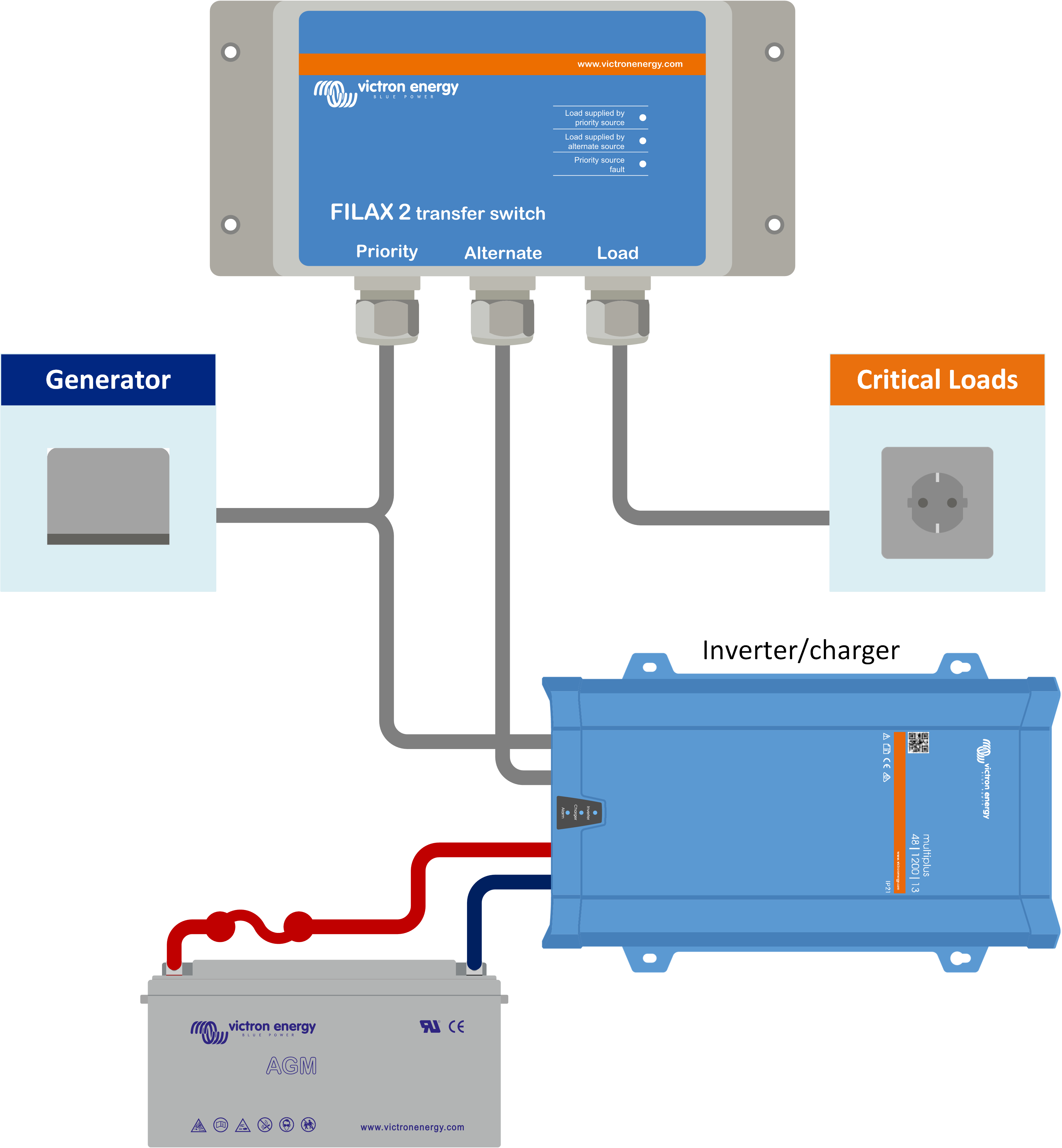

Système Filax avec un convertisseur/chargeur de secours
Réseau (ou générateur) avec deux convertisseurs/chargeurs de secours :
Lorsque le générateur ou le réseau est défaillant, le premier convertisseur/chargeur alimentera la charge consommatrice. Au cas où le convertisseur/chargeur prioritaire aurait cessé de fonctionner ou serait défaillant, le Filax transférera la charge consommatrice vers le second convertisseur/chargeur. Cela permet d’ajouter un niveau de redondance supplémentaire par rapport au système précédent.
Il y a deux manières de concevoir un système de ce genre. Soit avec un parc de batteries individuel, un pour chaque MultiPlus, soit en utilisant un seul banc de batteries pour deux unités MultiPlus.
 |
Système Filax avec deux convertisseurs/chargeurs raccordés à des bancs de batteries individuels ou à un seul banc de batteries.
Envisagez de rajouter des commutateurs d’isolement
Il est conseillé d’ajouter des commutateurs d’isolement avant et après chaque convertisseur/chargeur. Cela permet d’isoler et de retirer facilement le convertisseur/chargeur, en cas de maintenance ou s’il doit être remplacé, sans interrompre l’alimentation vers les charges consommatrices cruciales.
 |

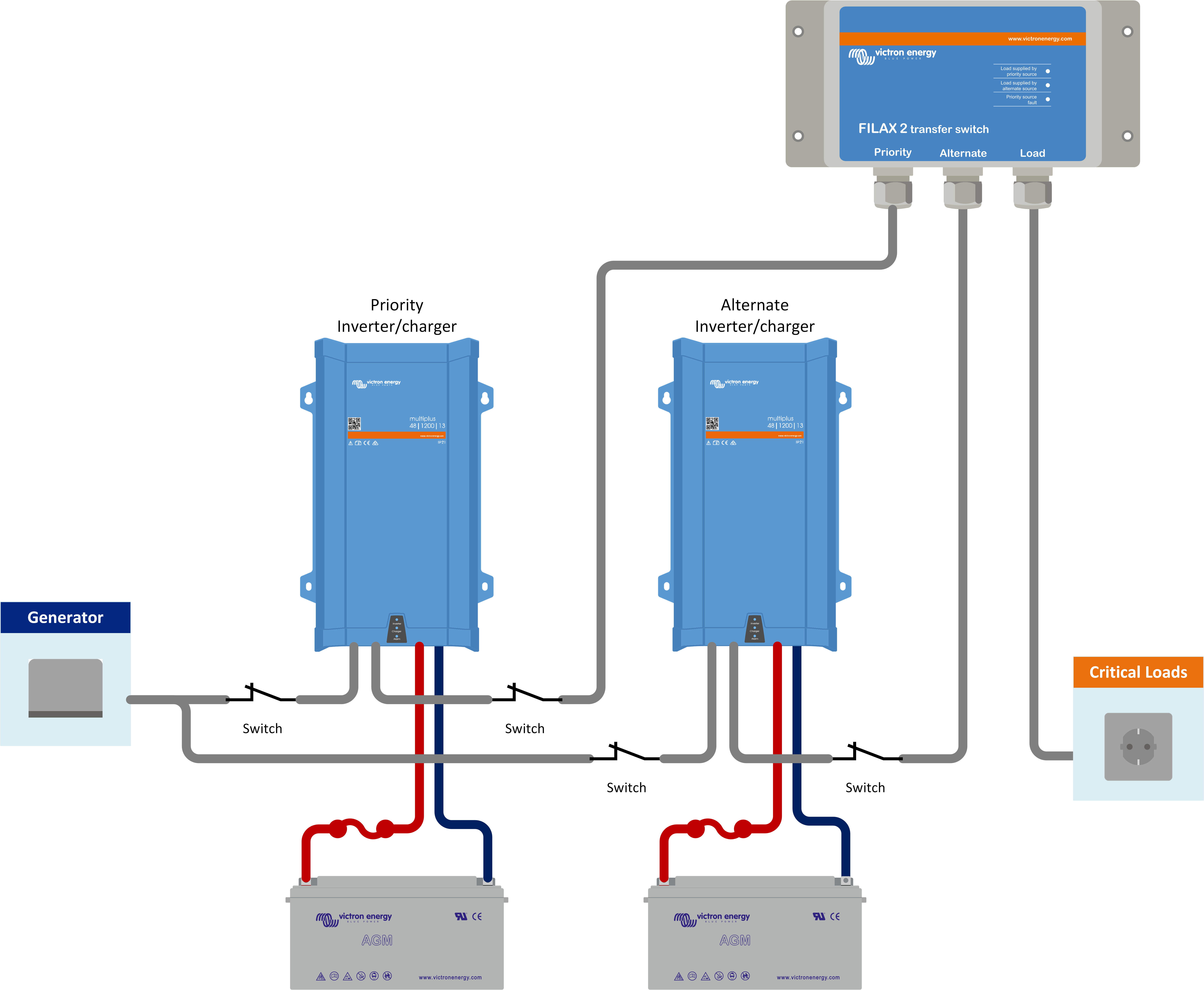

Système Filax avec deux convertisseurs/chargeurs et des commutateurs d’isolement
Envisagez d’ajouter un système de supervision de batteries
Il est important de surveiller la batterie. Si l’alimentation du réseau ou du générateur n’est pas restaurée, le convertisseur ou le convertisseur/chargeur déchargera la batterie. À terme, la tension de la batterie chutera à un tel niveau que le convertisseur ou le convertisseur/chargeur cessera de fonctionner. Pour superviser l’état de charge de la batterie ou pour obtenir un avertissement en avance en cas de tension de batterie faible ou d’état de charge bas, ajoutez un contrôleur de batterie à votre système.
Le contrôleur de batterie BMV est équipé d’un relais qui peut être programmé pour s’enclencher ou se déclencher en fonction de l’état de charge ou de la tension de la batterie. Le signal du relais peut être utilisé à des fins de supervision.
Si une supervision à distance est nécessaire, le contrôleur de batterie BMV ou SmartShunt peut être connecté à un dispositif de supervision, tel que le Globallink 520 ou à un appareil GX tel que le Cerbo GX. Ces appareils permettent une supervision à distance de la tension de la batterie, de son état de charge et de ses alarmes (concernant les systèmes GX, consultez le paragraphe suivant).
 |
Système Filax avec supervision de la batterie
Envisagez d’ajouter un système complet de surveillance
Pour effectuer une supervision complète du système, ajoutez un appareil GX, comme par exemple le Cerbo GX. L’appareil GX ne supervise pas directement le Filax, mais il supervise les convertisseurs/chargeurs Victron, les contrôleurs de batterie et/ou les chargeurs solaires qui font partie du système Filax. La supervision du système peut se faire localement par WiFi, Ethernet, un écran ou un GX Modbus-TCP, ou à distance à travers Internet et le portail VRM.
 |

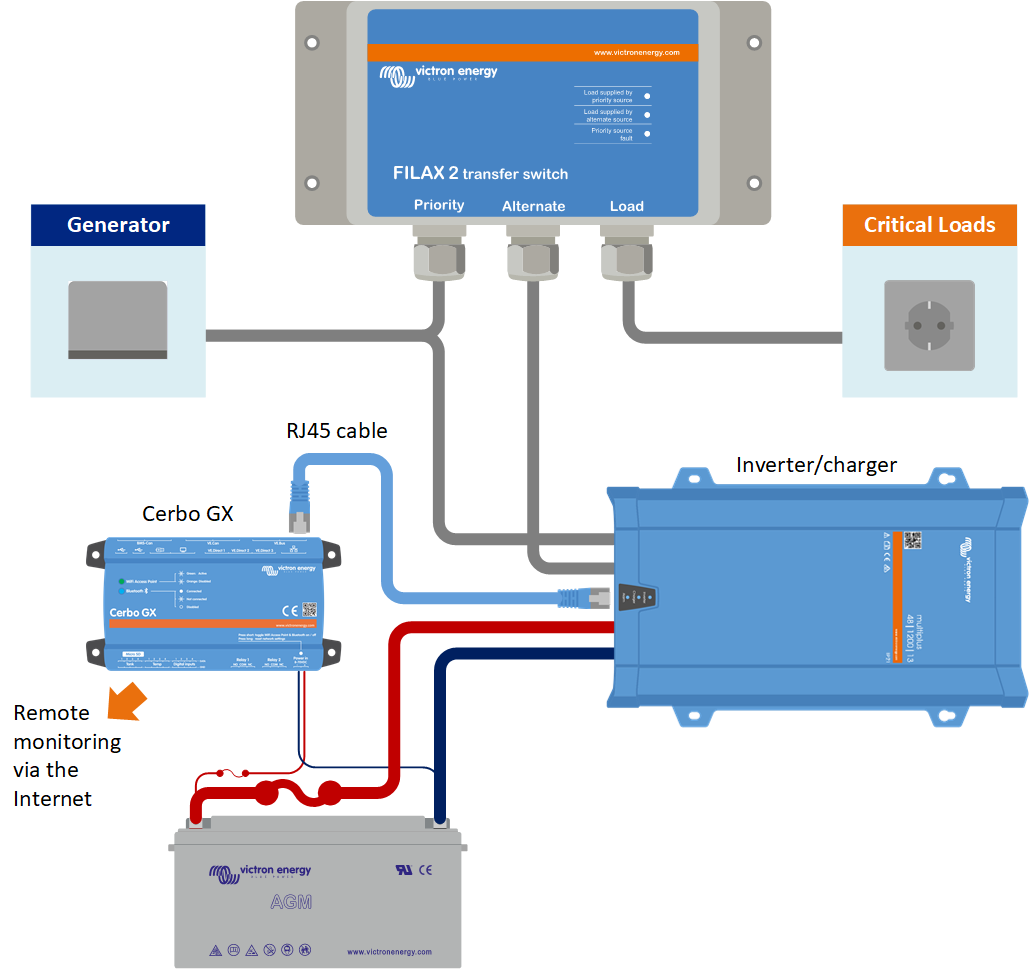

Système Filax avec un système complet de supervision locale ou à distance
