9. Technische Angaben
9.1. Technische Daten 150/70, 150/85 und 150/100
150/70 | 150/857 | 150/1007 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Batteriespannung | 12/24/48 V 7 automatische Auswahl, 36 V: manuelle Auswahl | ||||||||||||
Maximaler Batteriestrom 1a,b | 70 A | 85 A | 100 A | ||||||||||
PV-Nennleistung, 12 V 1a,b | 1000 W | 1200 W | 1450 W | ||||||||||
PV-Nennleistung, 24 V 1a,b | 2000 W | 2400 W | 2900 W | ||||||||||
PV-Nennleistung, 36 V 1a,b | 3000 W | 3600 W | 4350 W | ||||||||||
PV-Nennleistung, 48 V 1a,b | 4000 W | 4900 W | 5800 W | ||||||||||
Max. PV-Kurzschlussstrom 2,3 | 50 A | 70 A | |||||||||||
Maximale PV-Leerspannung | 150 V absoluter Höchstwert kälteste Bedingungen 145 V Höchstwert für Einschalten und Betrieb | ||||||||||||
Spitzenwirkungsgrad | 98 % | ||||||||||||
Eigenverbrauch | 12 V: weniger als 35 mA / 48 V: weniger als 20 mA | ||||||||||||
Ladespannung „Konstantspannung“ | Standardeinstellungen: 14,4 V / 28,8 V / 57,6 V (regulierbar) | ||||||||||||
„Erhaltungs“-Ladespannung | Standardeinstellungen: 13,8 V / 27,6 V / 55,2 V (regulierbar) | ||||||||||||
Ausgleichs-Ladespannung 4 | Standardeinstellung: 16,2 V / 32,4 V / 64,8 V (regulierbar) | ||||||||||||
Ladealgorithmus | Mehrstufig adaptiver (acht vordefinierte Algorithmen) oder benutzerdefinierter Algorithmus | ||||||||||||
Temperature compensation (Temperaturkompensation) | -16 mV/°C / -32 mV/°C / -48 mV/°C / -64 mV/°C | ||||||||||||
Schutz | PV-Verpolung / Ausgangskurzschluss / Übertemperatur | ||||||||||||
Betriebstemperatur | -30 °C bis +60 °C (volle Nennausgangsleistung bis zu 40 °C) | ||||||||||||
Feuchte | 95 % nicht kondensierend | ||||||||||||
Maximale Höhe | 5000 m (voller Nennausgang bis zu 2000 m) | ||||||||||||
Umgebungsbedingungen | für den Innenbereich, ohne besonderen Bedingungen | ||||||||||||
Verschmutzungsgrad | PD3 | ||||||||||||
Datenkommunikation | VE.Can-Anschlüsse 5 VE.Direct-Anschluss 5 | ||||||||||||
Ferngesteuerte Ein-/Aus-Schaltung | Ja, 2-polige Anschlüsse | ||||||||||||
Programmierbares Relais | DPST AC Nennwert: 4 A bis zu 240 VAC / Gleichstromleistung: 4 A bis zu 35 VDC, 1 A bis zu 60 VDC | ||||||||||||
Parallelbetrieb | Ja, es können bis zu 25 Geräte parallel mit VE.Can oder bis zu 10 Geräte mit Bluetooth synchronisiert werden. | ||||||||||||
GEHÄUSE | |||||||||||||
Farbe | Blau (RAL 5012) | ||||||||||||
PV-Anschlüsse | Tr-Modelle: 35 mm²/AWG2 MC4-Modelle: 2 Paar an MC4-Anschlüssen 3,6 | Tr-Modelle: 35 mm²/AWG2 MC4-Modelle: 3 Paar an MC4-Anschlüssen 3,6 | |||||||||||
Batterieanschlüsse | 35 mm² / AWG2 | ||||||||||||
Schutzklasse | IP43 (Elektronische Bauteile), IP22 (Anschlussbereich) | ||||||||||||
Gewicht | 3 kg | 4,5 kg | |||||||||||

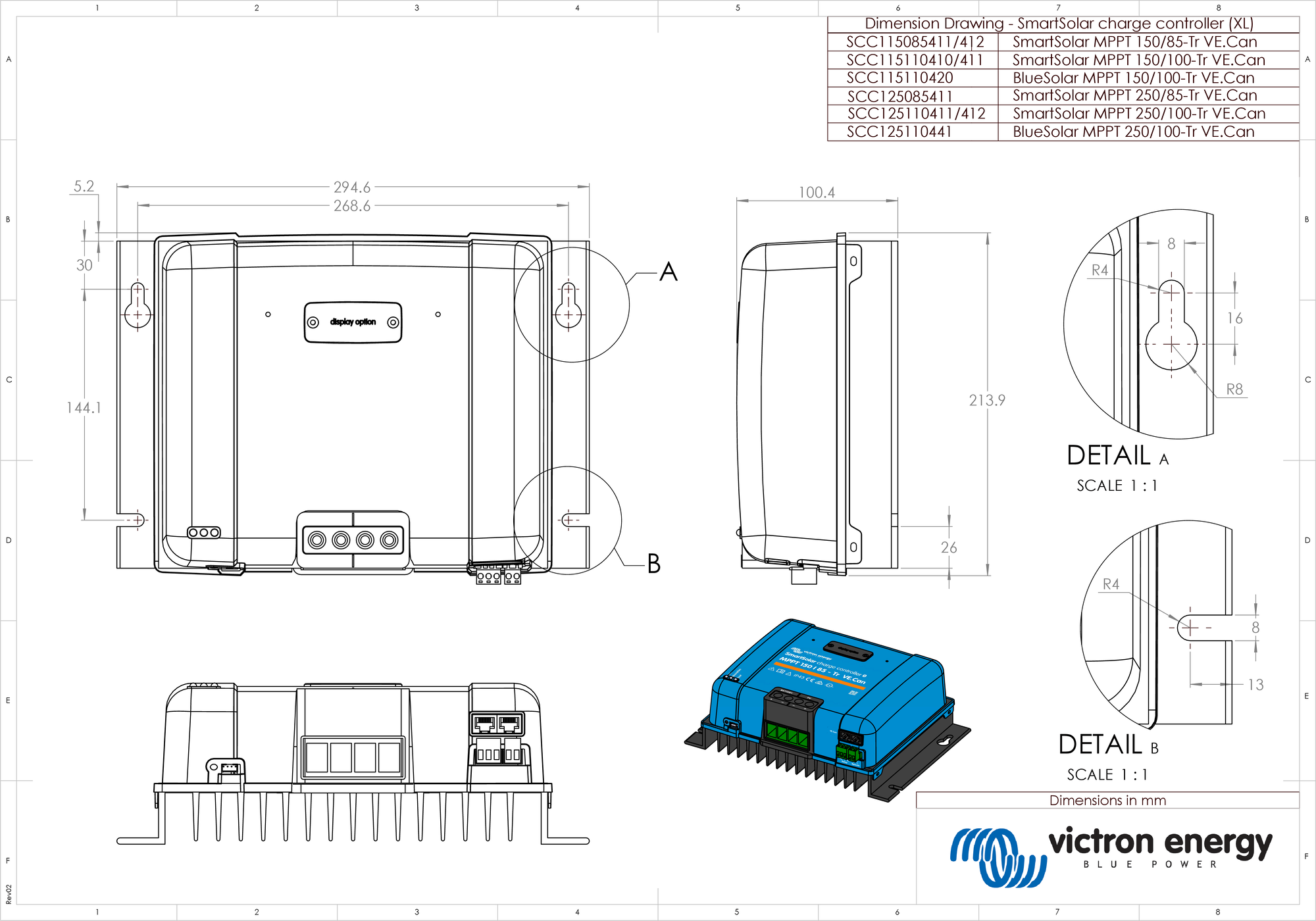

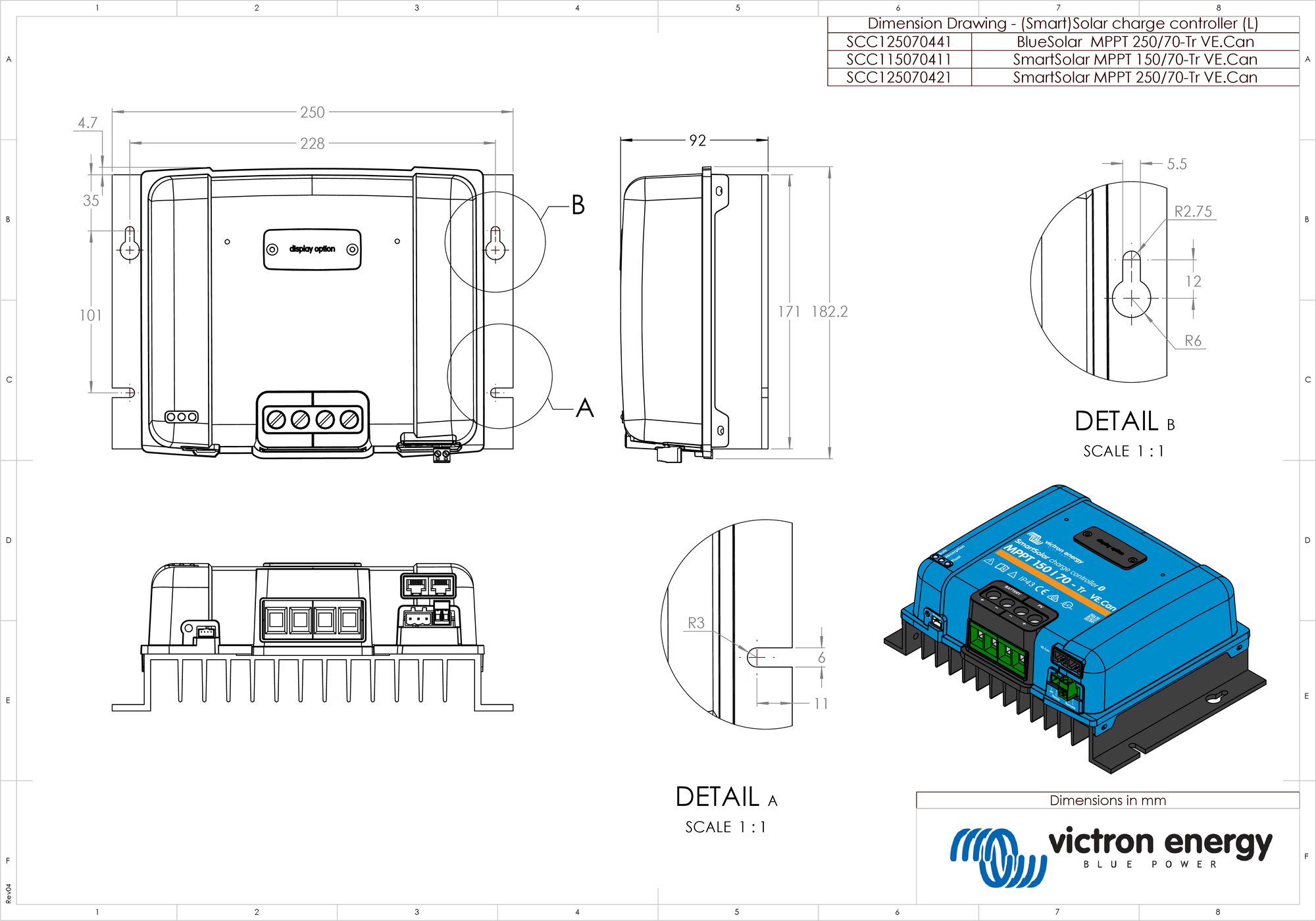

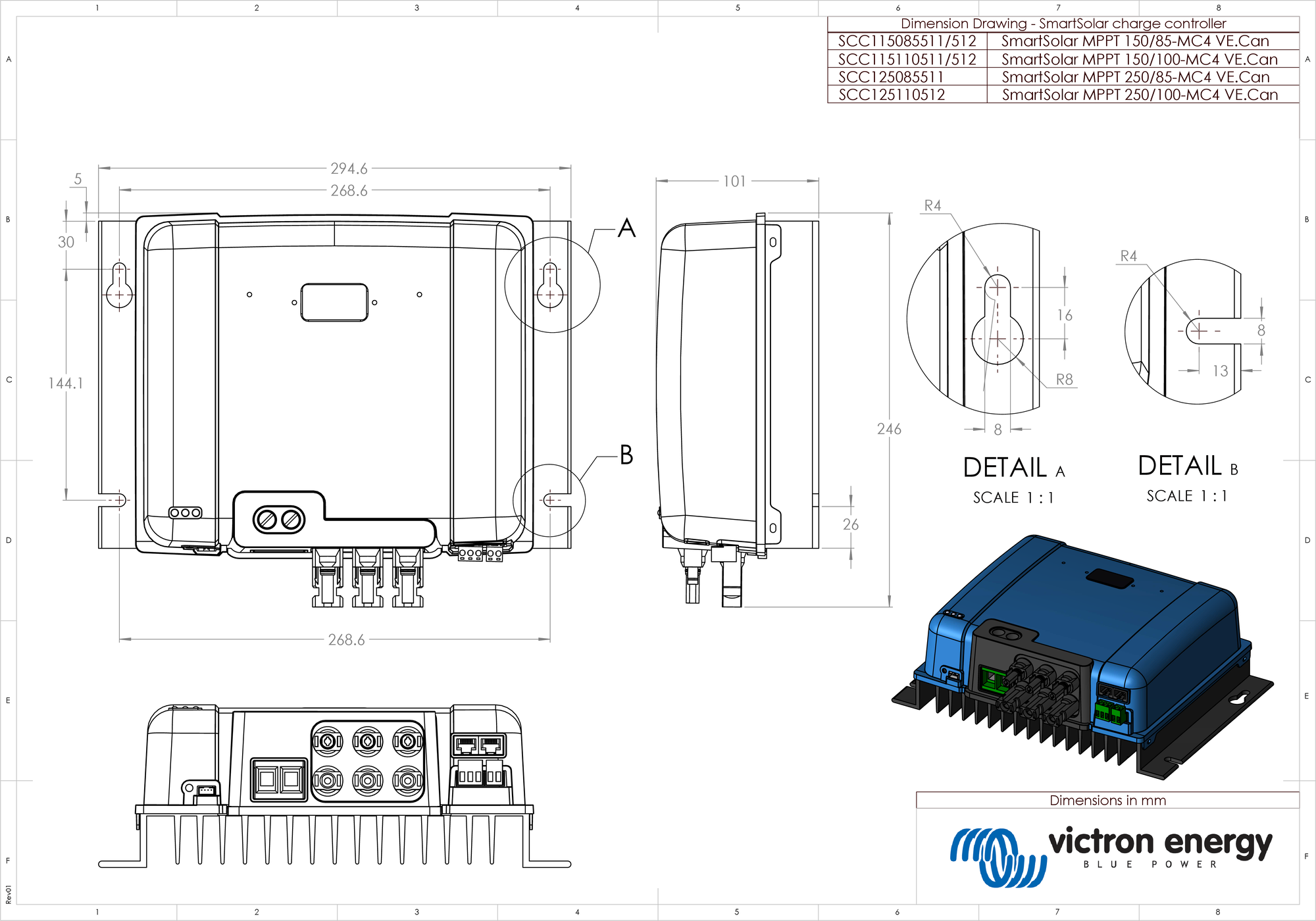

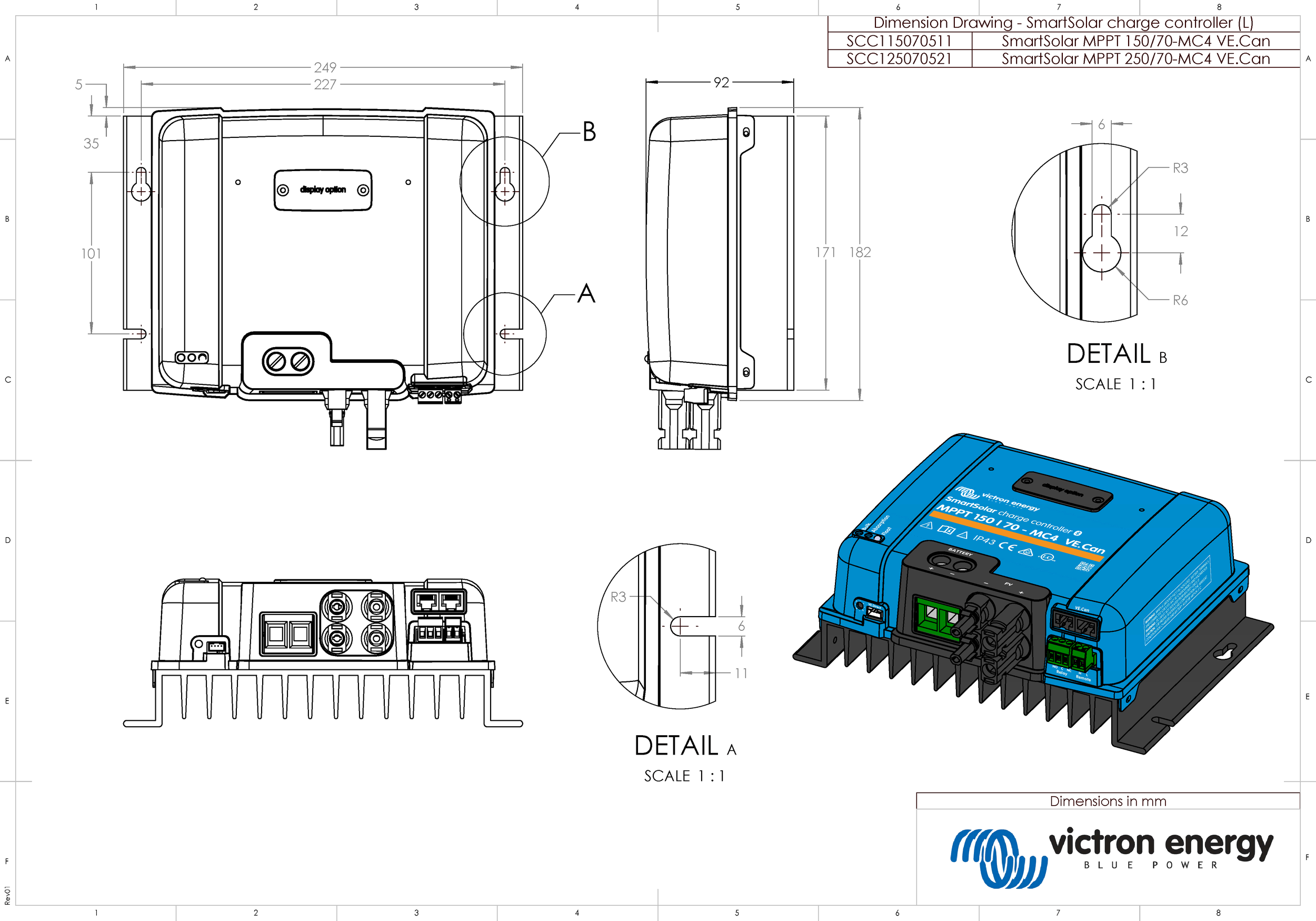

Maße (H x B x T) | Tr-Modelle: 185 x 250 x 95 mm MC4-Modelle: 215 x 250 x 95 mm | Tr-Modelle: 216 x 295 x 103 mm MC4-Modelle: 246 x 295 x 103 mm | |||||||||||
NORMEN | |||||||||||||
Sicherheit | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||||||||||||
1A) Das Solarladegerät begrenzt die Eingangsleistung, wenn eine höhere PV-Leistung angeschlossen wird. 1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V. 2) Ein höherer Kurzschlussstrom kann bei verpoltem Anschluss der PV-Anlage das Solarladegerät beschädigen. 3) Der maximale Strom pro MC4-Anschluss beträgt 30 A. 4) Der Zellenausgleich ist standardmäßig deaktiviert. 5) Für weitere Informationen zur Datenkommunikation siehe das Papier zur Datenkommunikation im Abschnitt Technische Daten auf unserer Website. Die technischen Daten von VE.Can finden Sie im Kapitel VE.Can-Anschlüsse. 6) MC4 Modelle: es können mehrere Paar Splitter notwendig sein, um die Stränge der Solarmodule parallel zu schalten. Die MC4-Stecker sind intern an einem einzigen MPPT-Tracker parallel angeschlossen. 7) Bitte beachten Sie, dass die unten aufgeführten Teilenummern nur für 12/24 V gelten. Nicht für 36/48 V. Und selbst wenn VictronConnect die Auswahl von 36 oder 48 V ermöglicht, dürfen sie dennoch nicht als solche verkauft oder verwendet werden. Entsprechend den Kennzeichnungen auf dem Gerät, die nur 12/24 V angeben.
|
9.2. Technische Daten 250/70, 250/85 und 250/100
250/70 | 250/85 | 250/100 | |
---|---|---|---|
Batteriespannung | 12/24/48 V automatische Wahl, 36 V: manuelle Wahl | ||
Maximaler Batteriestrom 1a,b | 70 A | 85 A | 100 A |
PV-Nennleistung, 12 V 1a,b | 1000 W | 1200 W | 1450 W |
PV-Nennleistung, 24 V 1a,b | 2000 W | 2400 W | 2900 W |
PV-Nennleistung, 36 V 1a,b | 3000 W | 3600 W | 4350 W |
PV-Nennleistung, 48 V 1a,b | 4000 W | 4900 W | 5800 W |
Max. PV-Kurzschlussstrom 2,3 | 35 A | 70 A | |
Maximale PV-Leerspannung | 250V absoluter Höchstwert kälteste Bedingungen 245V Höchstwert für Einschalten und Betrieb | ||
Spitzenwirkungsgrad | 99% | ||
Eigenverbrauch | 12 V: weniger als 35 mA / 48 V: weniger als 20 mA | ||
Ladespannung „Konstantspannung“ | Standardeinstellungen: 14,4 V / 28,8 V / 57,6 V (regulierbar) | ||
„Erhaltungs“-Ladespannung | Standardeinstellungen: 13,8 V / 27,6 V / 55,2 V (regulierbar) | ||
Ausgleichs-Ladespannung 4 | Standardeinstellung: 16,2 V / 32,4 V / 64,8 V (regulierbar) | ||
Ladealgorithmus | Mehrstufig adaptiver (acht vordefinierte Algorithmen) oder benutzerdefinierter Algorithmus | ||
Temperature compensation (Temperaturkompensation) | -16 mV/°C / -32 mV/°C / -48 mV/°C / -64 mV/°C | ||
Schutz | PV-Verpolung / Ausgangskurzschluss / Übertemperatur | ||
Betriebstemperatur | -30 °C bis +60 °C (volle Nennausgangsleistung bis zu 40 °C) | ||
Feuchte | 95 % nicht kondensierend | ||
Maximale Höhe | 5000 m (voller Nennausgang bis zu 2000 m) | ||
Umgebungsbedingungen | für den Innenbereich, ohne besonderen Bedingungen | ||
Verschmutzungsgrad | PD3 | ||
Datenkommunikation | VE.Can-Anschlüsse 5 VE.Direct-Anschluss 5 | ||
Ferngesteuerte Ein-/Aus-Schaltung | Ja, 2-polige Anschlüsse | ||
Programmierbares Relais | DPST AC Nennwert: 4 A bis zu 240 VAC / Gleichstromleistung: 4 A bis zu 35 VDC, 1 A bis zu 60 VDC | ||
Parallelbetrieb | Ja, es können bis zu 25 Geräte parallel mit VE.Can oder bis zu 10 Geräte mit Bluetooth synchronisiert werden. | ||
GEHÄUSE | |||
Farbe | Blau (RAL 5012) | ||
PV-Anschlüsse | Tr-Modelle: 35 mm²/AWG2 MC4-Modelle: 2 Paar an MC4-Anschlüssen 3,6 | Tr-Modelle: 35 mm²/AWG2 MC4-Modelle: 3 Paar an MC4-Anschlüssen 3,6 | |
Batterieanschlüsse | 35 mm² / AWG2 | ||
Schutzklasse | IP43 (Elektronische Bauteile), IP22 (Anschlussbereich) | ||
Gewicht | 3 kg | 4,5 kg | |
Maße (H x B x T) | Tr-Modelle: 185 x 250 x 95 mm MC4-Modelle: 215 x 250 x 95 mm | Tr-Modelle: 216 x 295 x 103 mm MC4-Modelle: 246 x 295 x 103 mm | |
NORMEN | |||
Sicherheit | EN/IEC 62109-1, UL 1741, CSA C22.2 | ||
1 A) Das Solarladegerät begrenzt die Eingangsleistung, wenn eine höhere PV-Leistung angeschlossen wird. 1b) Die PV-Spannung muss mindestens die Höhe von Vbat + 5 V erreichen, damit der Regler den Betrieb aufnimmt. Danach liegt der Mindestwert der PV-Spannung bei Vbat + 1 V. 2) Ein höherer Kurzschlussstrom kann bei verpoltem Anschluss der PV-Anlage das Solarladegerät beschädigen. 3) Der maximale Strom pro MC4-Anschluss beträgt 30 A. 4) Der Zellenausgleich ist standardmäßig deaktiviert. 5) Für weitere Informationen zur Datenkommunikation siehe das Papier zur Datenkommunikation im Abschnitt Technische Daten auf unserer Website. Die technischen Daten von VE.Can finden Sie im Kapitel VE.Can-Anschlüsse. 6) MC4 Modelle: es können mehrere Paar Splitter notwendig sein, um die Stränge der Solarmodule parallel zu schalten. Die MC4-Stecker sind intern an einem einzigen MPPT-Tracker parallel angeschlossen. |
