8. ANNEXE

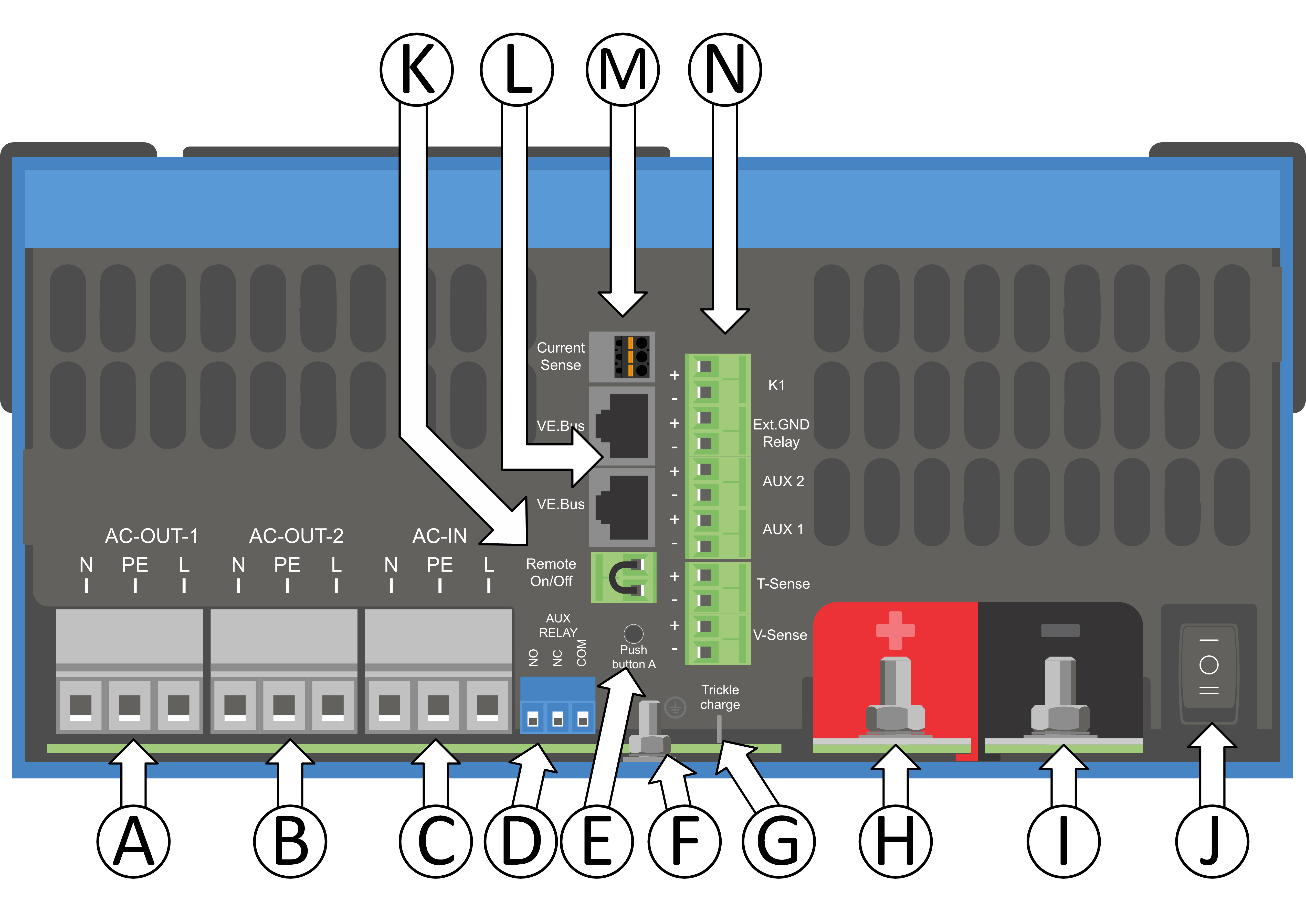

8.1. A : Vue d’ensemble des connexions
MultiPlus-II 3 000 VA et 5 000 VA  | ||
A | Connexion du consommateur. AC-out-1. De gauche à droite : N (neutre), PE (terre), L (phase) | |
B | Connexion du consommateur. AC-out-2. De gauche à droite : N (neutre), PE (terre), L (phase) | |
C | Entrée CA : De gauche à droite : N (neutre), PE (terre), L (phase) | |
D | Contact d’alarme : (de gauche à droite) NC, NO, COM. | |
E | Bouton-poussoir A – Pour lancer un démarrage sans assistants. | |
F | Connexion primaire à la terre avec boulon M6 (PE) | |
G | Connexion positive de batterie M8. | |
H | Connexion négative de batterie M8. | |
I | interrupteur : 1=On, 0=Off, ||=chargeur uniquement | |
J | Connecteur pour interrupteur à distance : court-circuiter pour allumer (« On »). | |
K | 2 x connecteurs RJ45 VE.Bus pour commande à distance et/ou fonctionnement en parallèle/triphasé | |
L | Sonde de courant externe
Pour raccorder la sonde de courant, retirez le cavalier entre les bornes INT et COM, raccordez le fil rouge de la sonde à la borne EXT et raccordez le fil blanc de la sonde à la borne COM. | |
M | Bornes de haut en bas :
| |
MultiPlus-II 8 kVA & 10 kA & 15 kVA  | ||
A | Connexion du consommateur. AC out 1. De gauche à droite : N (neutre) et L (phase). | |
B | Connexion du consommateur. AC out 2. De gauche à droite : N (neutre) et L (phase). | |
C | Entrée CA : De gauche à droite : N (neutre) et L (phase). | |
D | Sonde de courant externe.
Pour raccorder la sonde de courant, retirez le cavalier entre les bornes INT et COM, raccordez le fil rouge de la sonde à la borne EXT et raccordez le fil blanc de la sonde à la borne COM. | |
E | 2 x connecteurs RJ45 VE.Bus pour commande à distance et/ou fonctionnement en parallèle/triphasé. | |
F | Connecteur pour interrupteur d’allumage/arrêt à distance : Court-circuiter pour allumer (« On »). | |
G | Contact d’alarme : (de gauche à droite) NC, NO, COM. | |
H | Barre omnibus de terre pour les connexions PE d’entrée CA, PE de sortie CA et terre du châssis M6. | |
I | Bornes de haut en bas :
| |
J | Bouton-poussoir A – Pour lancer un démarrage sans assistant. | |
K | Connexion positive de batterie M8. | |
L | Connexion négative de batterie M8. | |
M | Interrupteur principal : 1=On, 0=Off, ||=chargeur uniquement | |

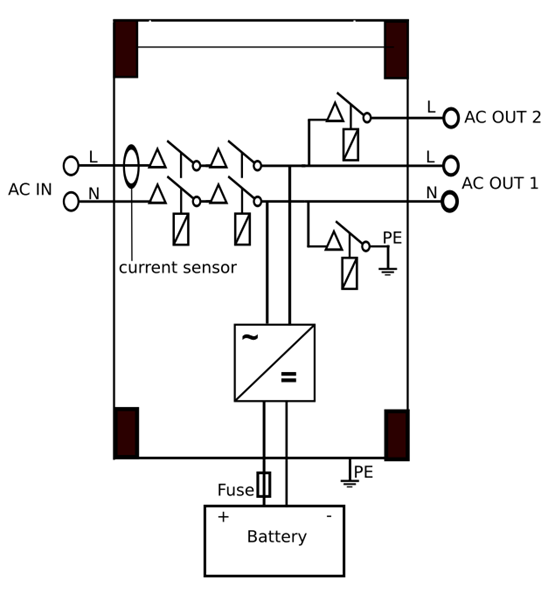

8.2. B : Schéma fonctionnel
*Voir le tableau du Chapitre 4.2 « Fusible CC recommandé ».

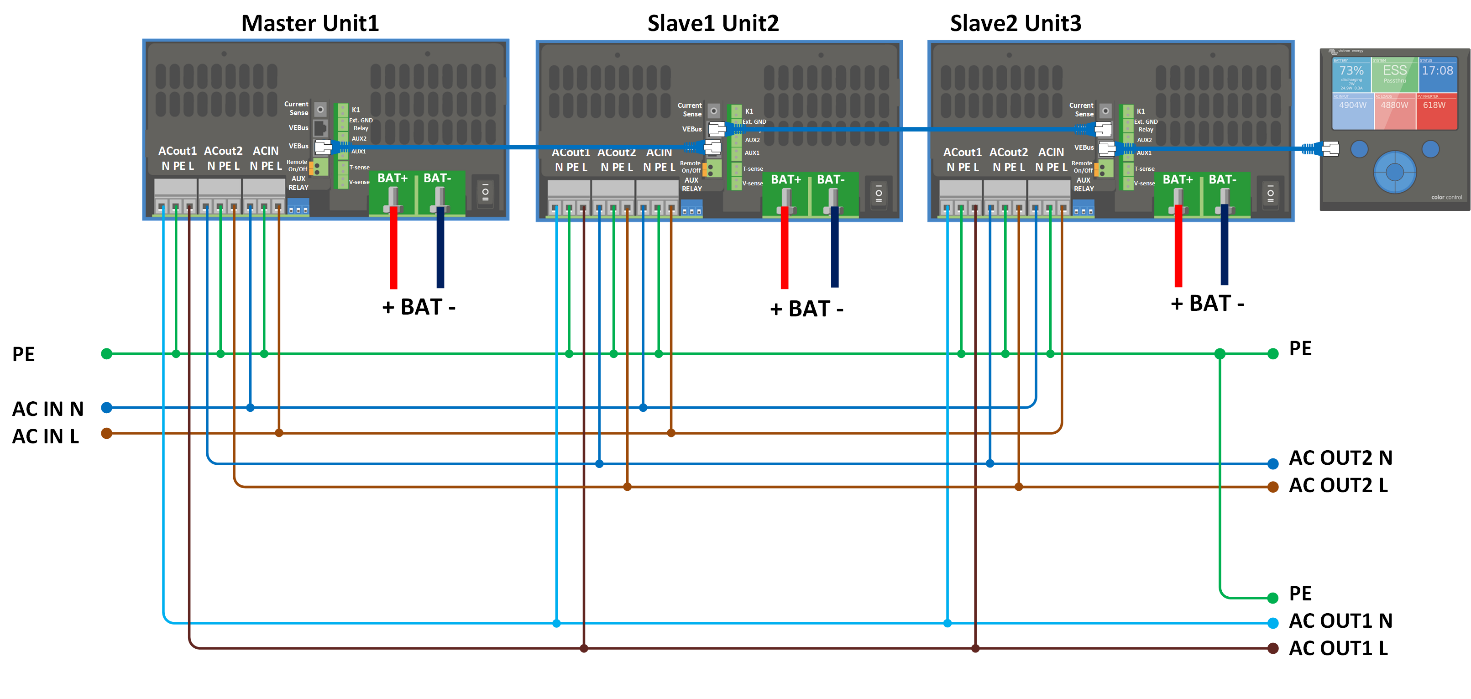

8.3. C : Schéma de raccordement en parallèle

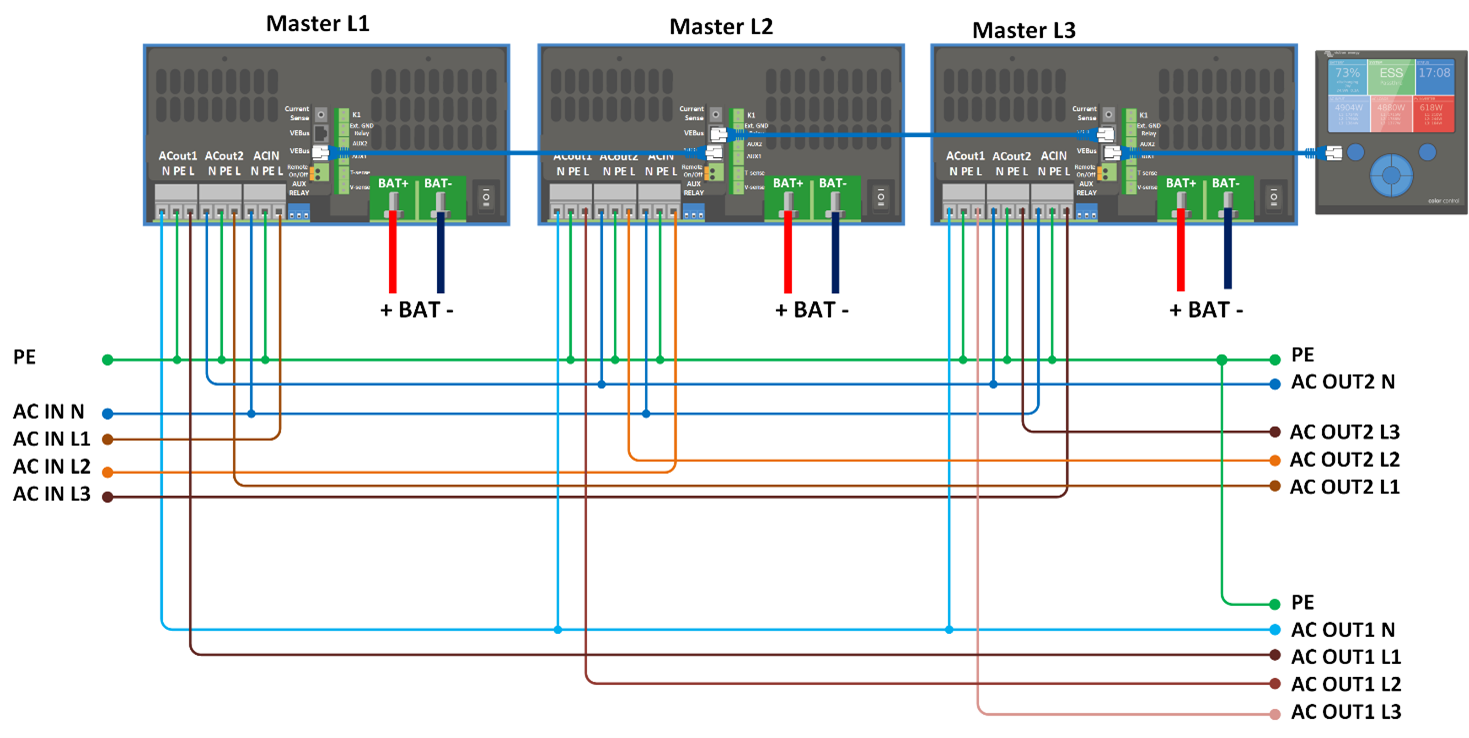

8.4. D : Schéma de raccordement triphasé
8.5. E : Algorithme de charge
Charge en 4 étapes :
Bulk
Phase au démarrage du chargeur. Un courant constant est appliqué jusqu’à ce que la tension nominale de la batterie soit atteinte, en fonction de la température et de la tension d’entrée, après quoi une puissance constante est appliquée jusqu’au point où un gazage excessif débute (respectivement 14,4 V, 28,8 V et 57,6 V, température corrigée).
BatterySafe
La tension appliquée à la batterie augmente de manière progressive jusqu’à ce que la tension d’absorption soit atteinte. Le mode « BatterySafe » fait partie de la durée d’absorption calculée.
Absorption
La période d’absorption dépend de la période bulk. La durée d’absorption maximale est celle qui est configurée.
Float
La tension float est appliquée afin de garantir que la batterie reste complètement chargée.
Stockage
Après un jour de charge float, la tension de sortie est réduite au niveau de stockage (veille), ce qui représente 13,2 V pour une batterie de 12 V, 26,4 Vpour une batterie de 24 V, et 52,8V pour une batterie de 48 V). Ceci réduirait au minimum les pertes d’eau quand la batterie est stockée durant la saison hivernale. Après un certain temps qui peut être défini (par défaut = 7 jours), le chargeur va entrer en mode « Absorption répétée » pour une période de temps qui peut aussi être ajustée (par défaut = 1 heure) pour « rafraîchir » la batterie.
8.6. F : Tableau de compensation de la température
Le tableau ci-dessus indique les tensions de sortie par défaut pour les modes Float et Absorption à 25 °C pour des parcs de batteries de 12 et 24 V. Pour un parc de batteries de 48 V, multipliez les tensions de 24 V par 2.
La tension « Float réduite » suit la tension Float, et la tension « Absorption augmentée » soit la tension d’absorption.
La compensation de température ne s’applique pas en mode réglage.

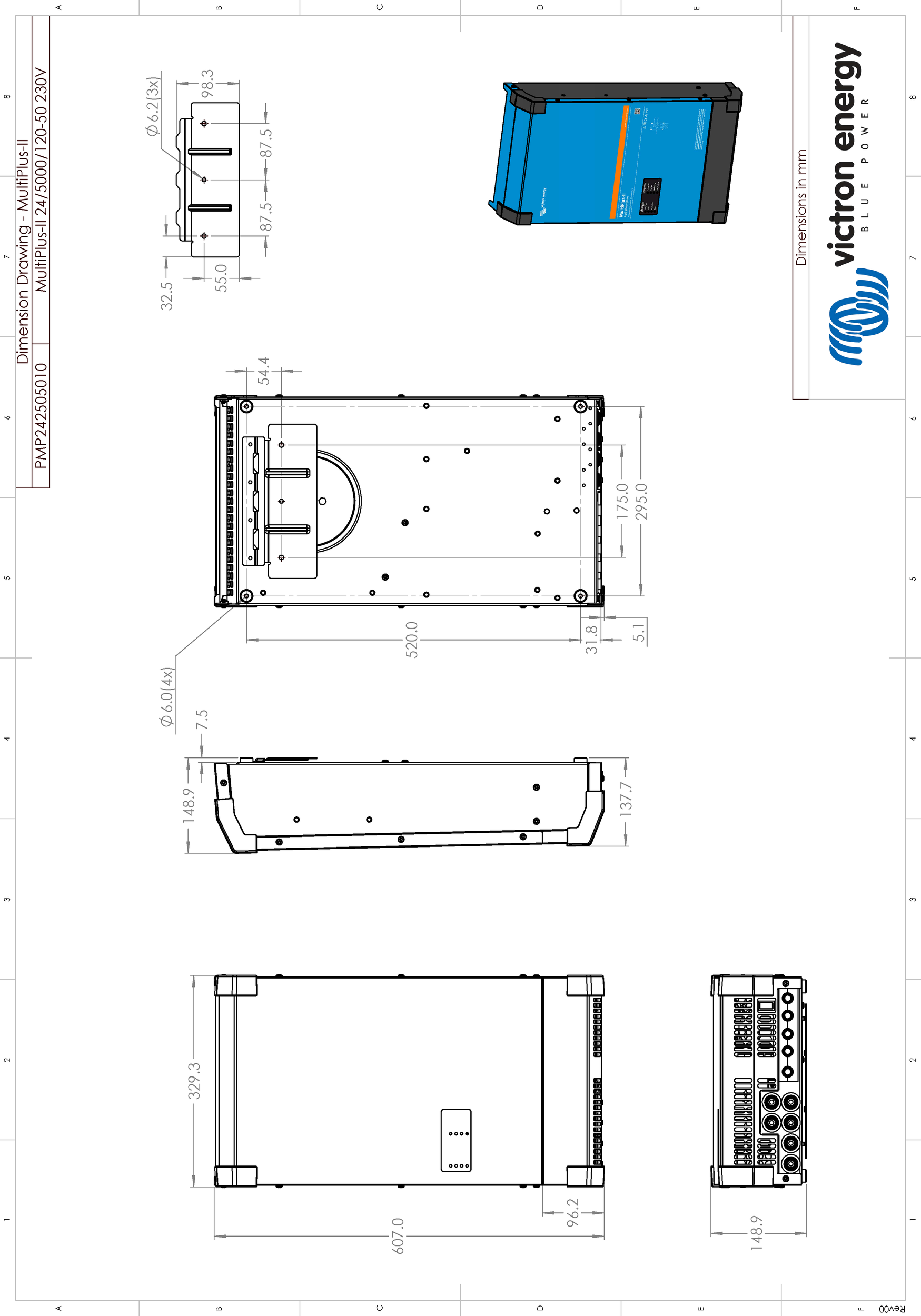

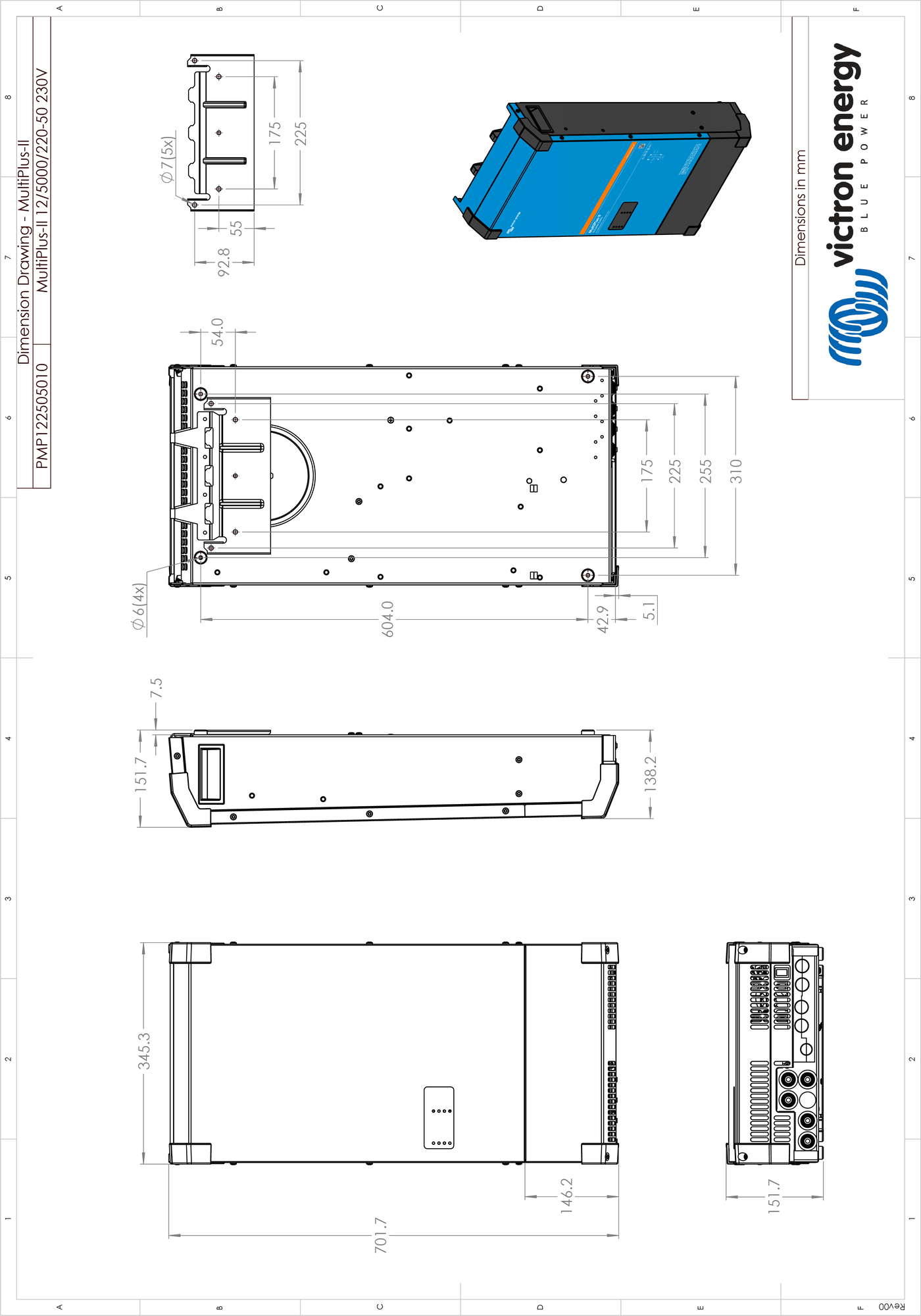

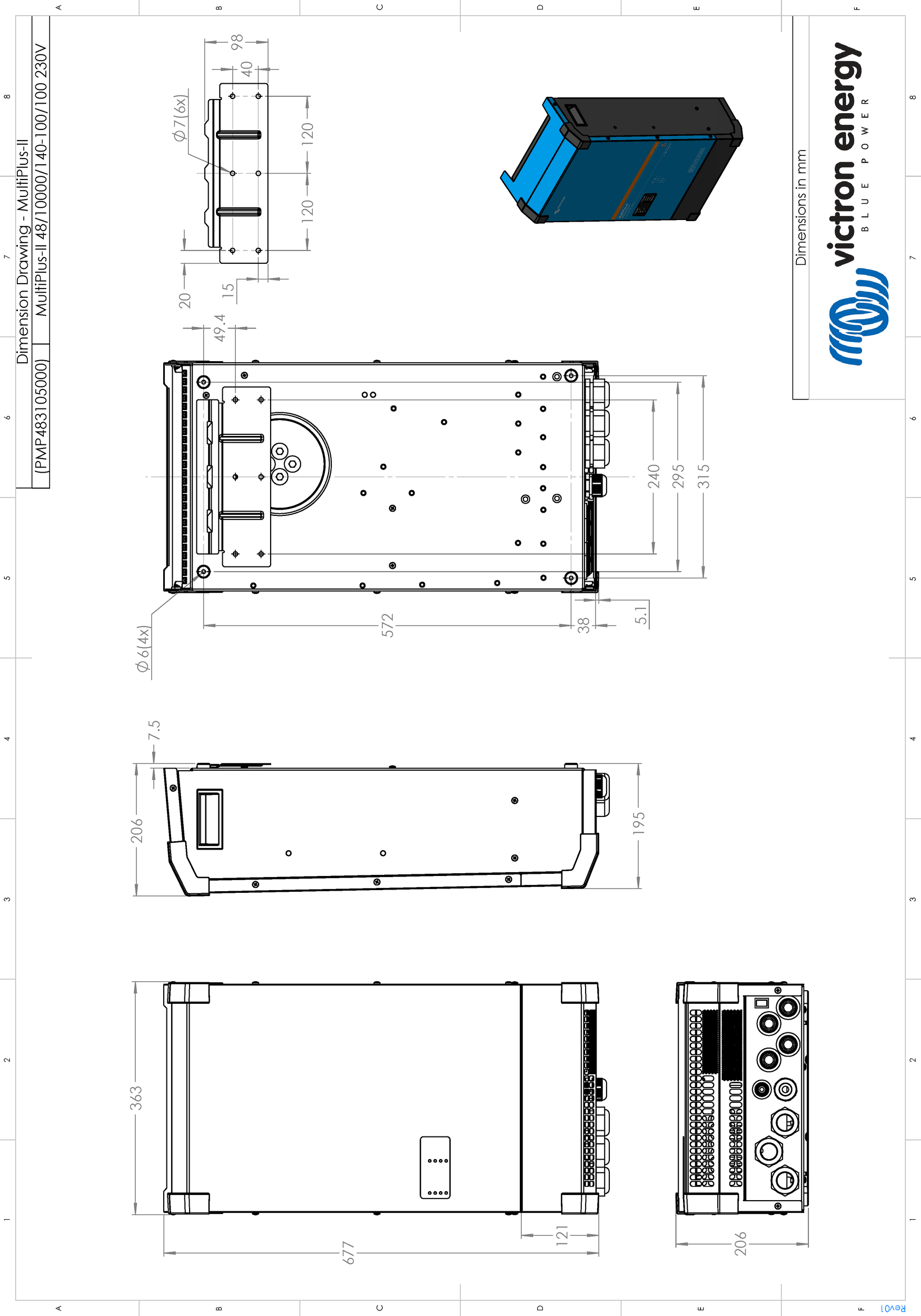

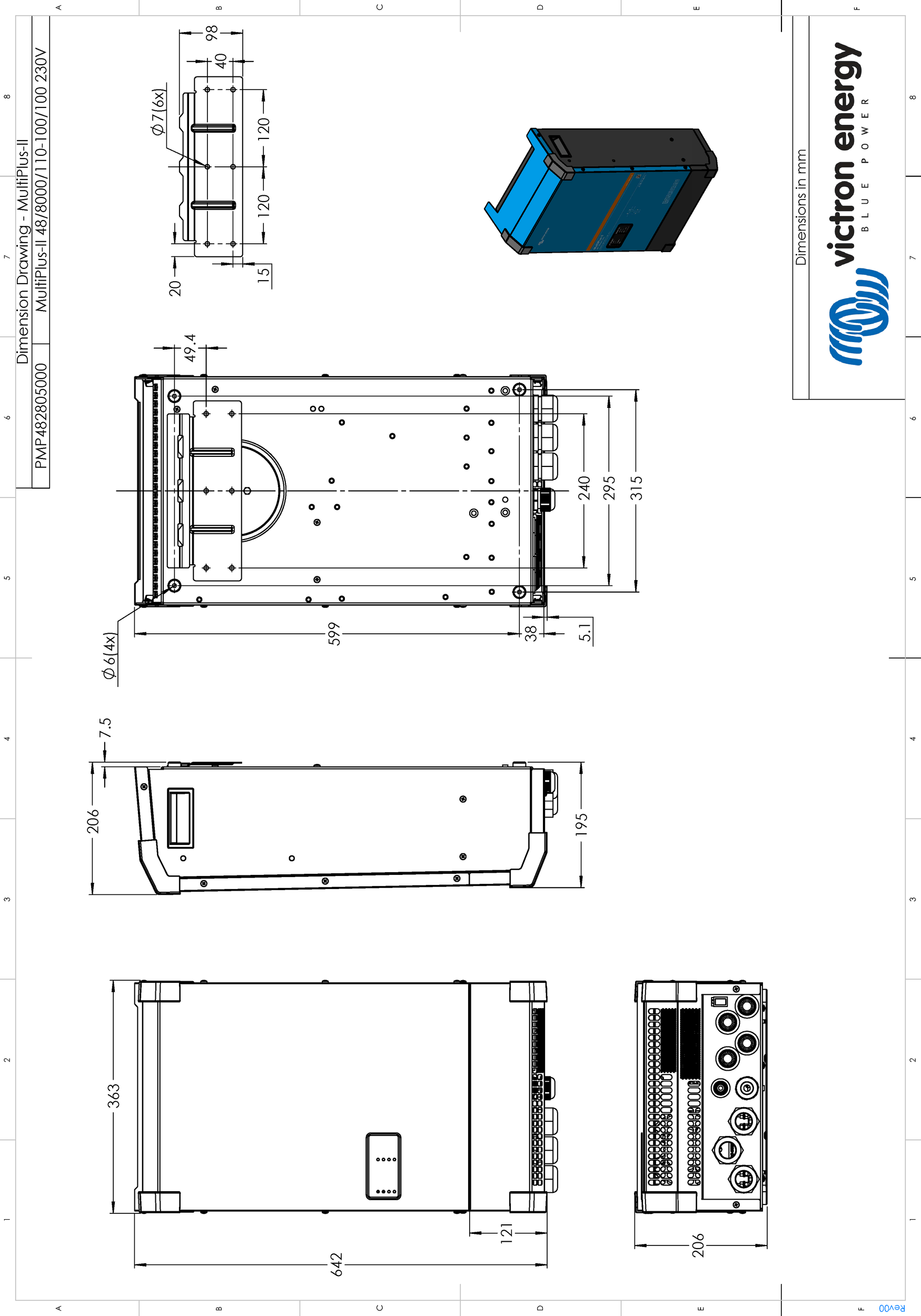

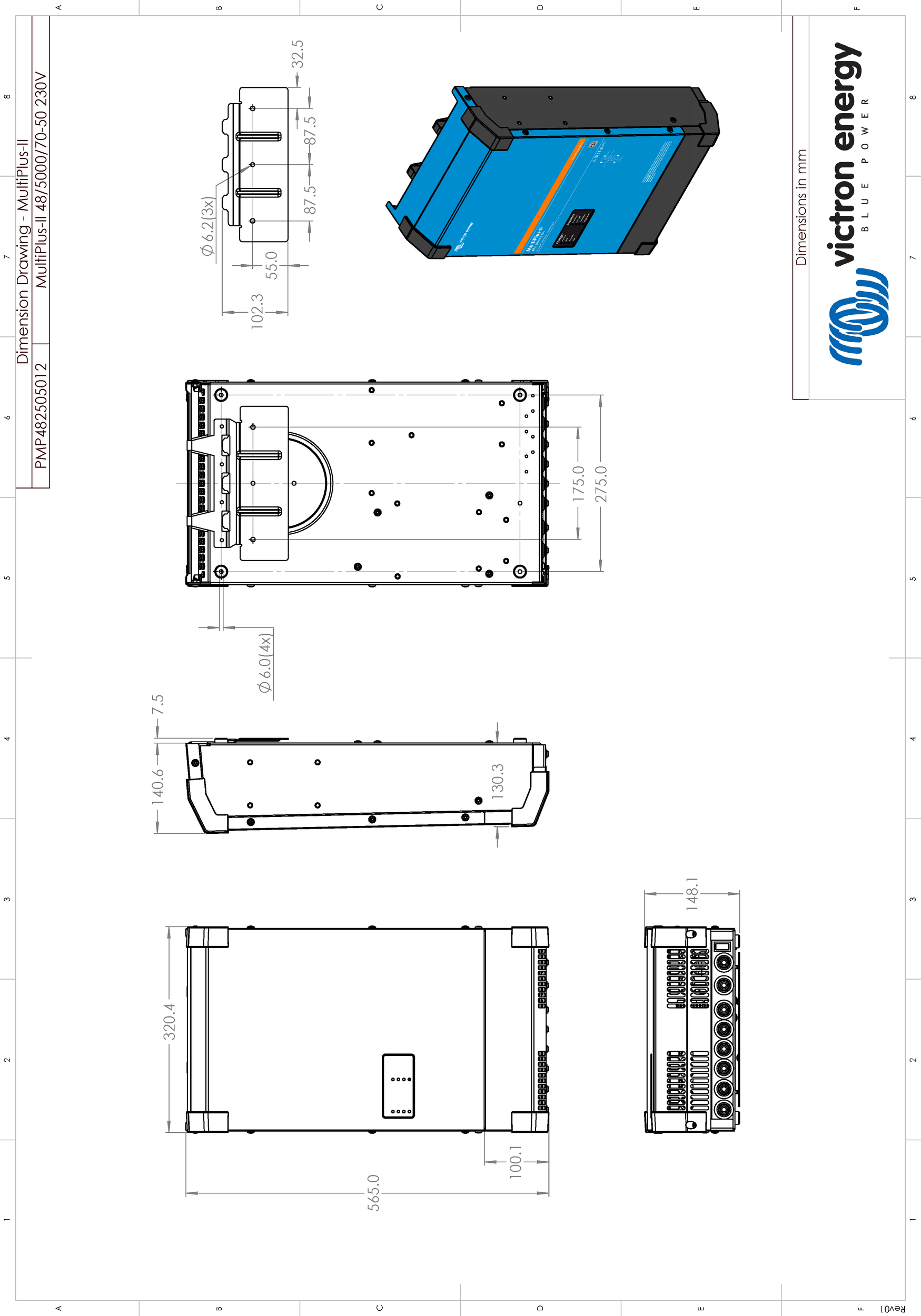

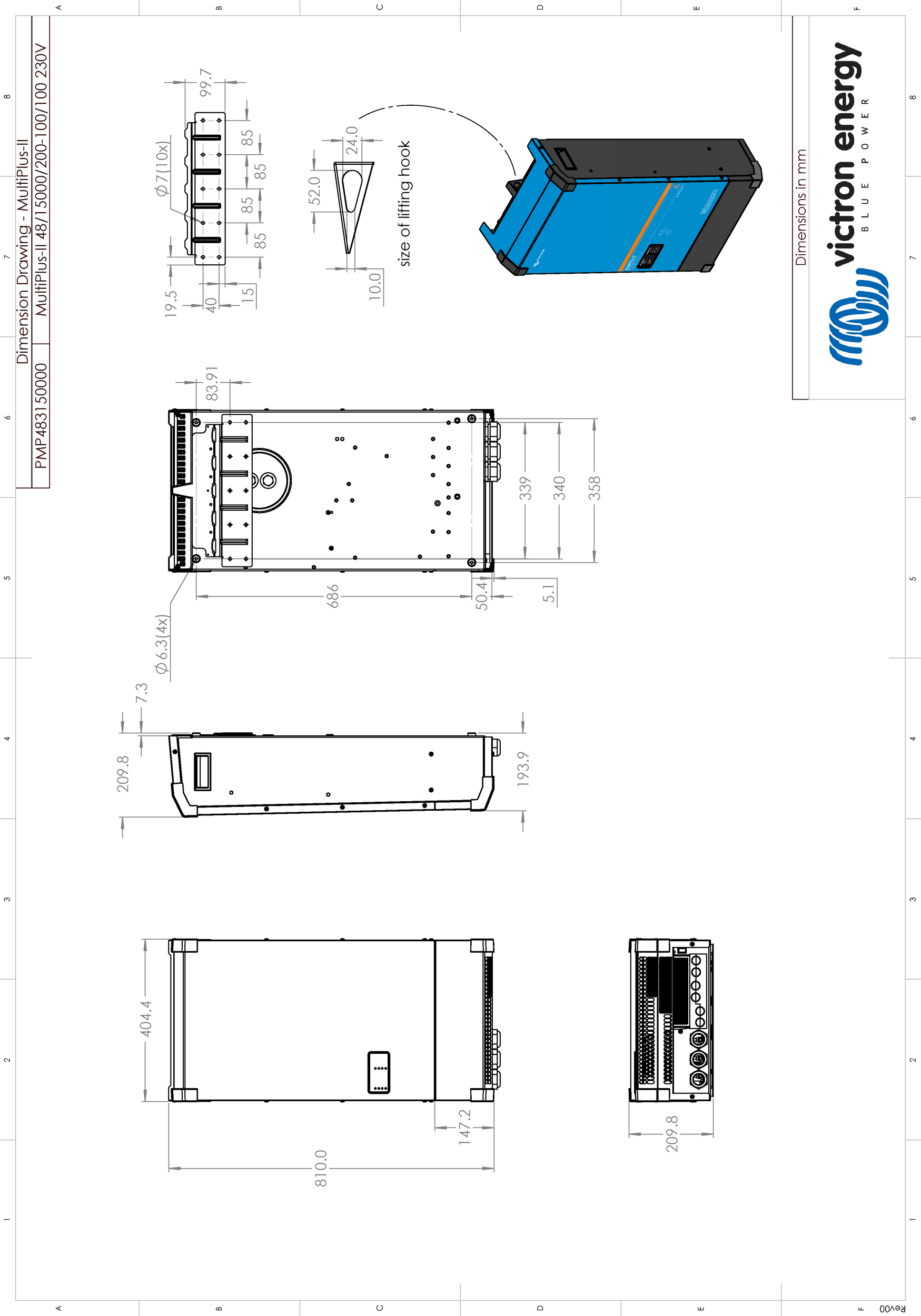

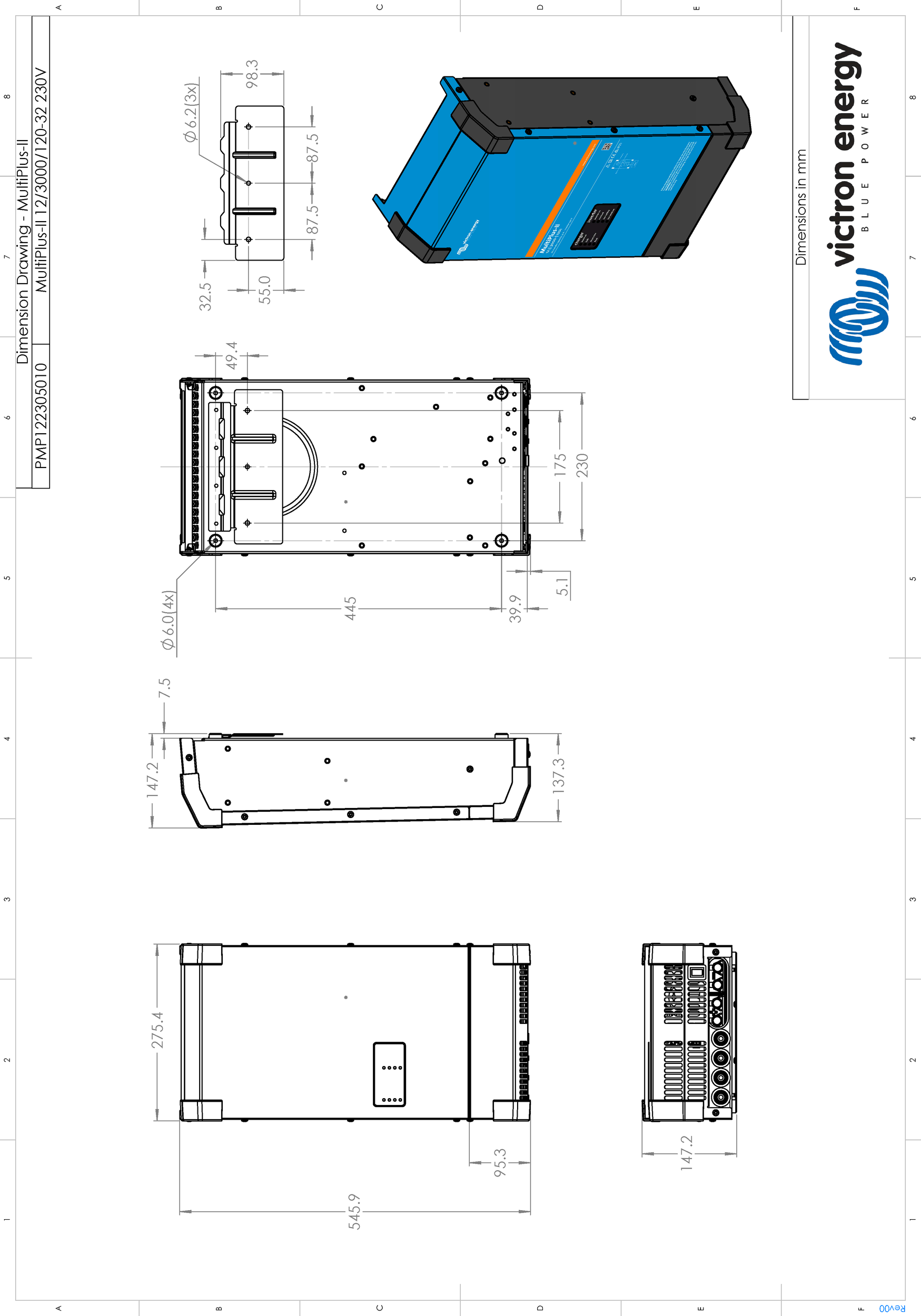

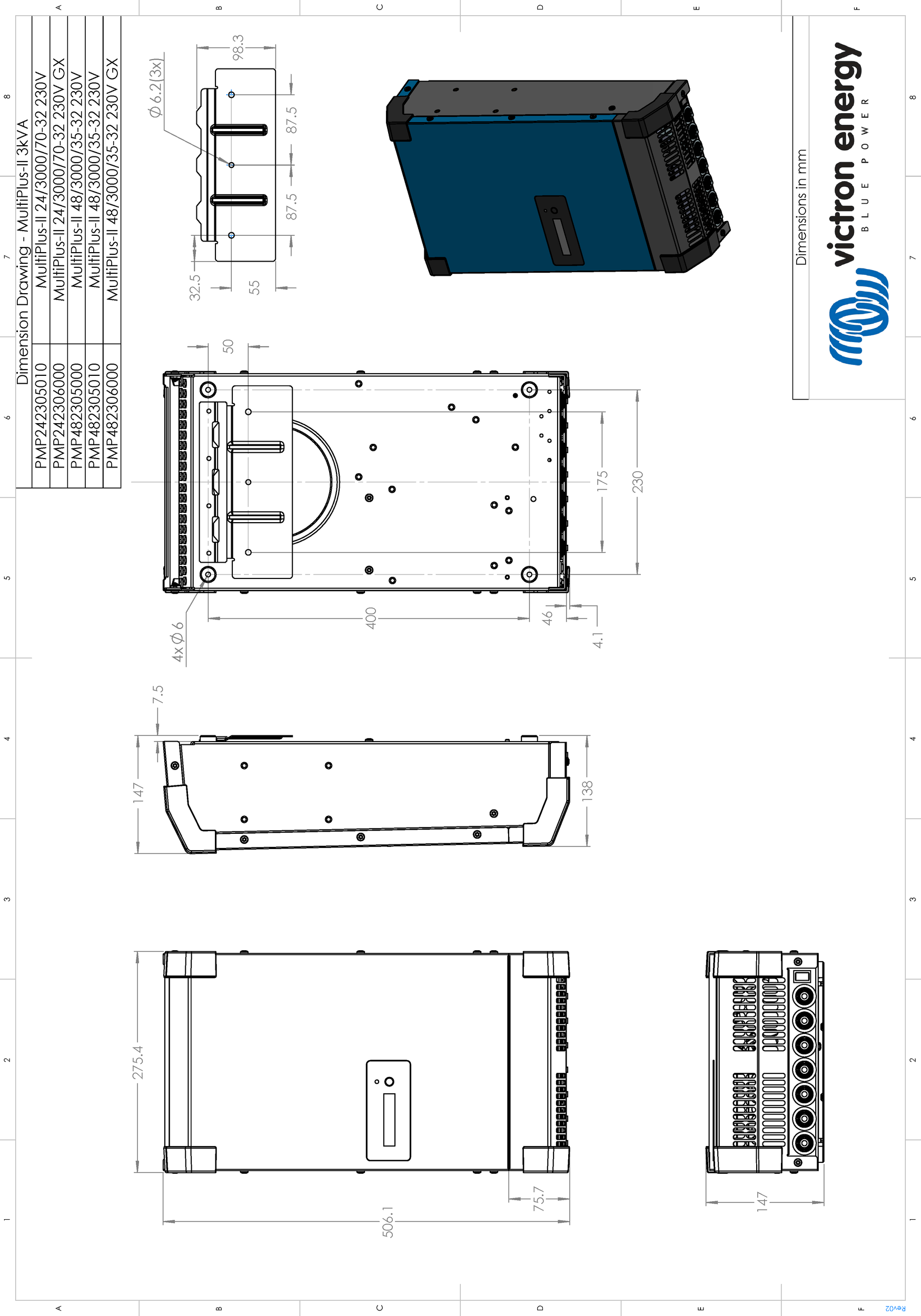

8.7. G : Dimensions du boîtier
