2. Funktionalität
In diesem Abschnitt:
Der externe Transferschalter ersetzt den internen AC-Transferschalter jedes einzelnen MultiPlus-II-Geräts im System. Das System funktioniert fast genauso wie eines mit den internen AC-Transferschaltern. Funktionen wie die USV-Funktionalität, die Begrenzung des Stroms am Wechselstromeingang, PowerControl und PowerAssist bleiben aktiv. |  |

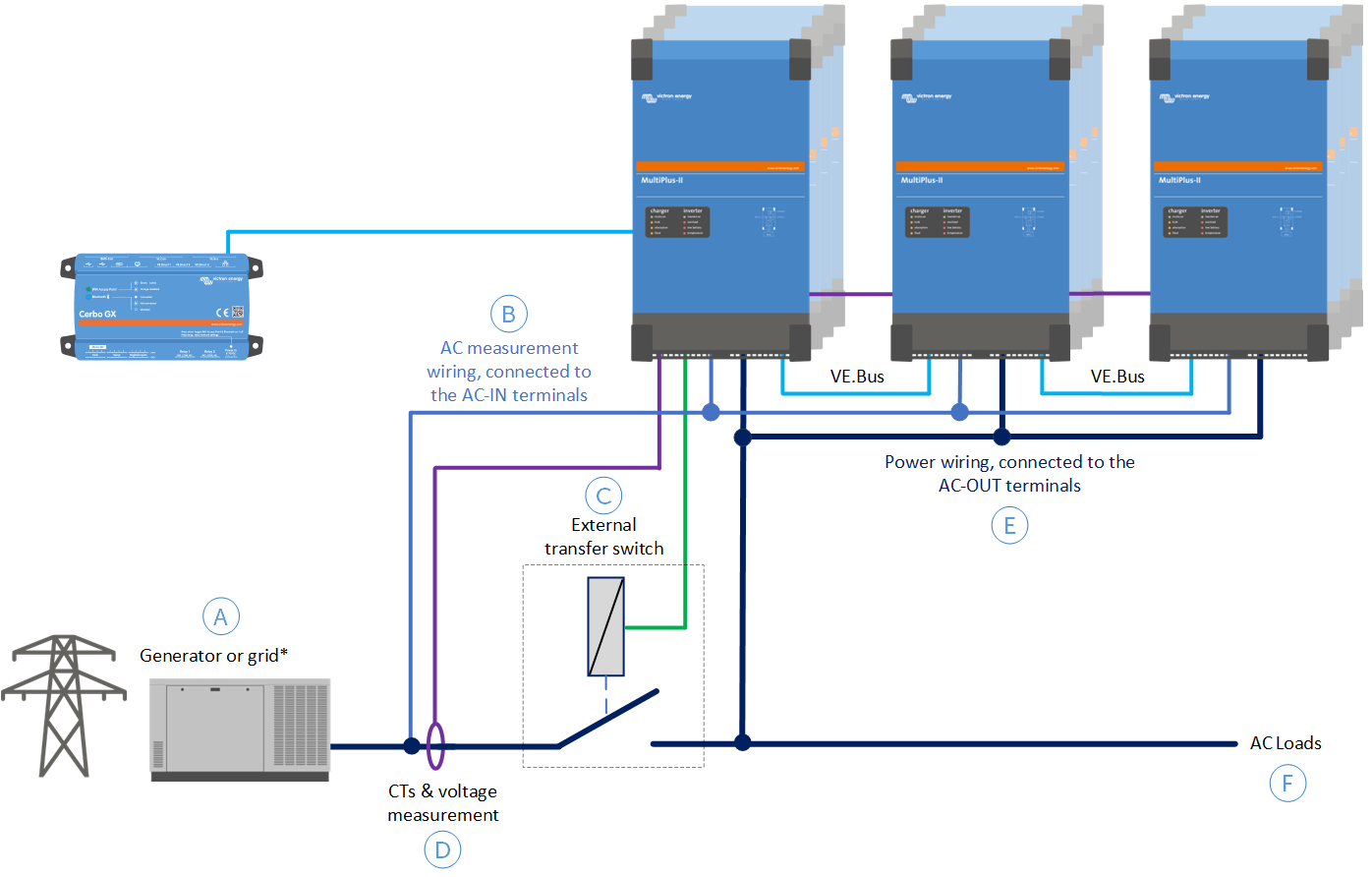

2.1. Einlinienschaltbild
| ||
A | Generator | |
B | Verkabelung zur Wechselspannungsmessung, angeschlossen an die AC-IN-Klemmen des MultiPlus-II | |
C | Externer Transferschalter | |
D | Stromwandler und Drähte zur Wechselspannungsmessung | |
E | Stromverkabelung mit Anschluss an die AC-OUT-Klemmen des MultiPlus-II | |
F | AC-Lasten | |
