Anwendung des externen Transferschalters für den MultiPlus-II

4. Konfiguration

In diesem Abschnitt:

4.1. Aktualisieren Sie auf die S99 VE.Bus-Firmware

Die MultiPlus-II-Geräte benötigen anwendungsspezifische VE.Bus-Firmware, die durch die Unterversionsnummer „.S99“ gekennzeichnet ist.

Vorgehensweise bei der Aktualisierung:

  1. Laden Sie die Datei xxxyy.S99.vff von https://professional.victronenergy.com/ herunter.

  2. Installieren Sie die Firmware mit VEFlash, der VictronConnect App oder dem VRM-Portal.

  3. Stellen Sie sicher, dass Sie während des Firmware-Upgrades die Datei xxxyy.S99.vff auswählen.

  4. Wiederholen Sie den Vorgang für alle MultiPlus-II-Geräte.

Achtung

ACHTUNG: Verwenden Sie das MultiPlus-II-Gerät mit Standard-Firmware niemals in einer Anwendung „Externer Transferschalter“. Dies führt dazu, dass das System eine Verbindung zum Wechselstromeingang herstellt und wahrscheinlich den Stromschutz für diesen reinen Messkreis auslöst.

4.2. Konfiguration des VE.Bus-Systems

Verwenden Sie den „VE.Bus System Configurator“, um das System einzurichten.

Vorgehensweise bei der Konfiguration

  1. Konfigurieren Sie alle Phasenmaster in Wechselstromeingangsgruppe 1.

  2. Konfigurieren Sie alle Slaves in Wechselstromeingangsgruppe 2.

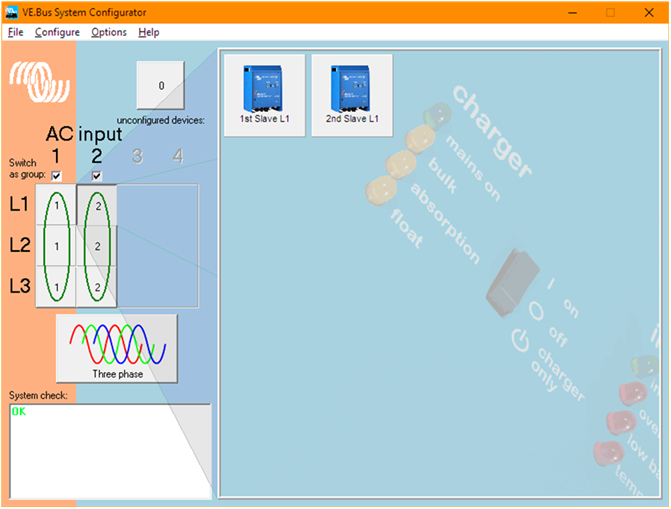

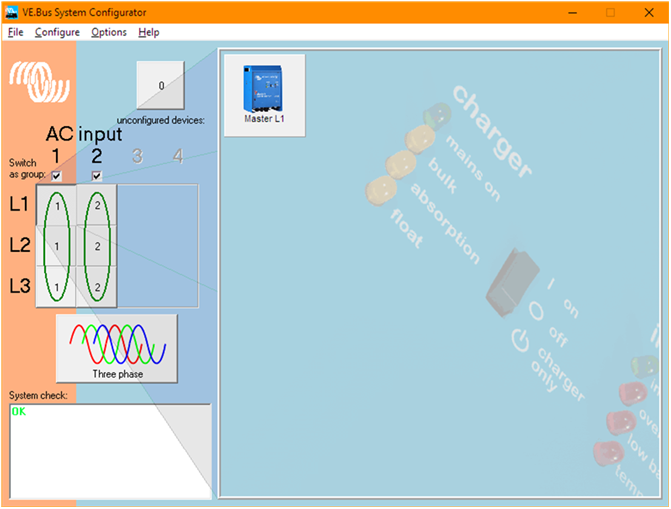

Beachten Sie die folgenden Bildschirmfotos.


4.3. Konfiguration des MultiPlus-II

Verwenden Sie „VEConfigure“, um jedes MultiPlus-II-Gerät zu konfigurieren.

Vorgehensweise bei der Konfiguration:

  1. Achten Sie darauf, dass die Firmware-Version „S99“ installiert ist.

  2. Navigieren Sie zur Registerkarte „Allgemeines“.

  3. Stellen Sie für alle Phasenmaster den „Nennstrom des Stromsensors“ auf 100 oder 400 A ein, entsprechend dem Nennstrom des Stromsensors.

  4. Stellen Sie für alle Slave-Geräte den „Nennstrom des Stromsensors“ auf 100 A ein, unabhängig vom Nennstrom des Stromsensors.

  5. Navigieren Sie zur Registerkarte „Netz“.

  6. Setzen Sie für alle Einheiten den „Länder-/Netzcode-Standard“ auf „Keinen“.

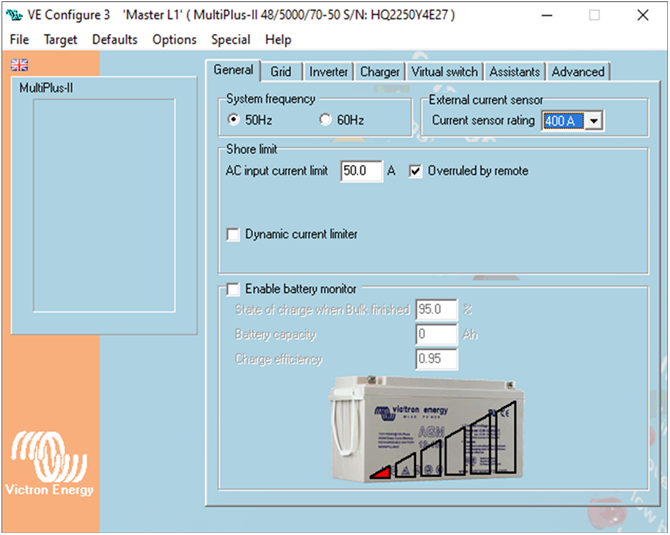

Beachten Sie das folgende Bildschirmfoto.


4.4. Venus OS-Version

Wenn ein GX-Gerät verwendet wird, sollte es auf Venus OS-Version 3.33 oder höher aktualisiert werden.

4.5. GX-Gerät mit Funktion zum Starten/Stoppen des Generators.

Für einen reibungslosen Übergang empfehlen wir die Verwendung der Funktion zum Starten/Stoppen des Generators in unseren GX-Geräten, einschließlich der Abkühlfunktion.

So funktioniert es:

Wenn das System das Signal erhält, den Generator zu stoppen, übernimmt zunächst der Wechselrichter die Last. Erst danach und nach der konfigurierten Abkühlphase wird der Generator gestoppt. Dadurch ist die genaue Öffnungszeit des Schützes irrelevant, was eine sofortige (0 ms) Übertragung ohne Unterbrechung gewährleistet.

Wird, im Gegensatz dazu, zuerst der Generator gestoppt und der Wechselrichter die Übertragung einleiten, nachdem ein Absinken der Spannung oder Frequenz festgestellt wurde, führt dies zu einer langsameren Umschaltung, unabhängig von der Geschwindigkeit des Schützes.

Weitere Informationen zur Funktion zum Starten/Stoppen des GX-Generators und zur Integration mit DSE, ComAp und anderen Generatorsteuerungen finden Sie in Kapitel 17 des GX-Handbuchs.
