Anwendung des externen Transferschalters für den MultiPlus-II

3. Installation

In diesem Abschnitt:

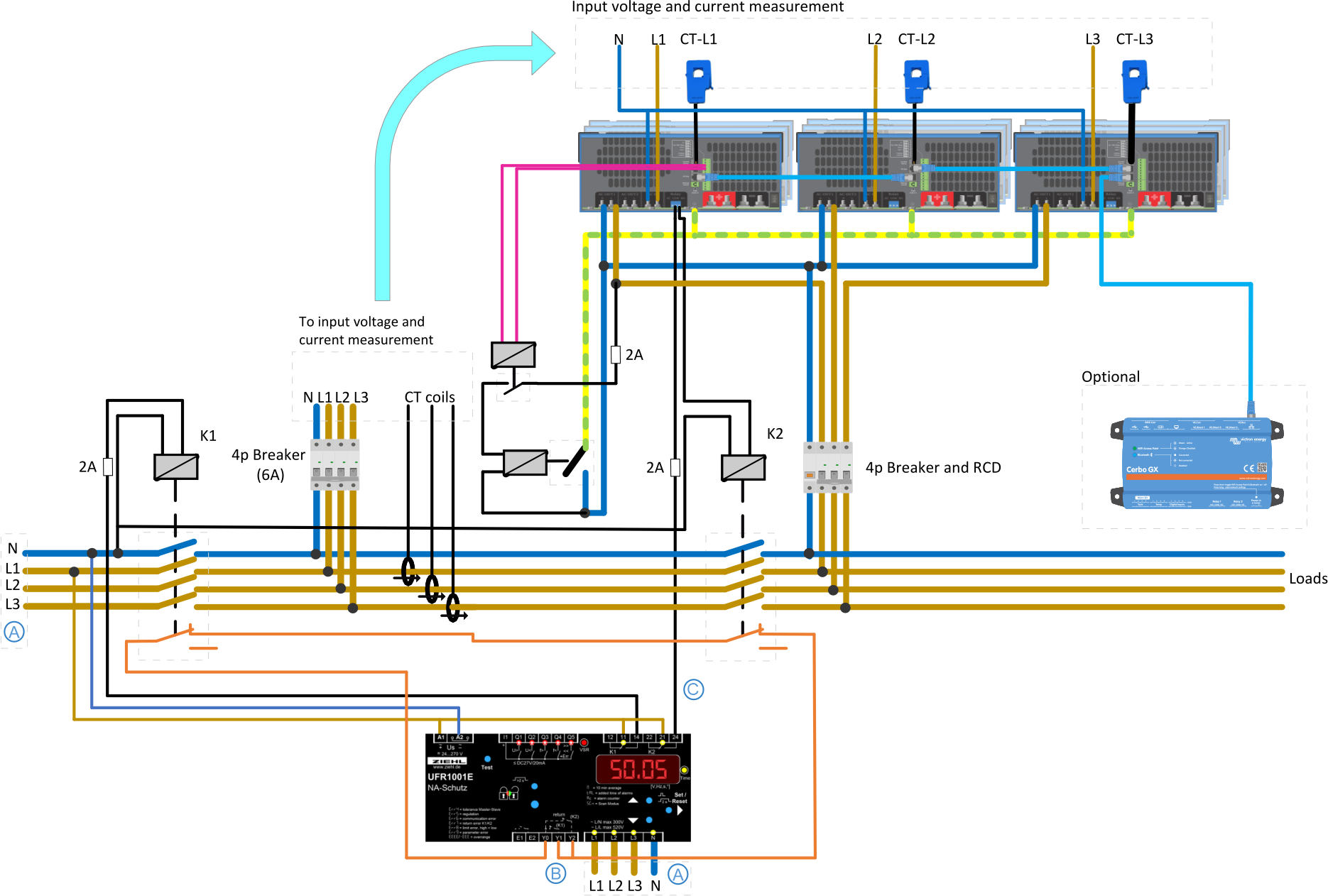

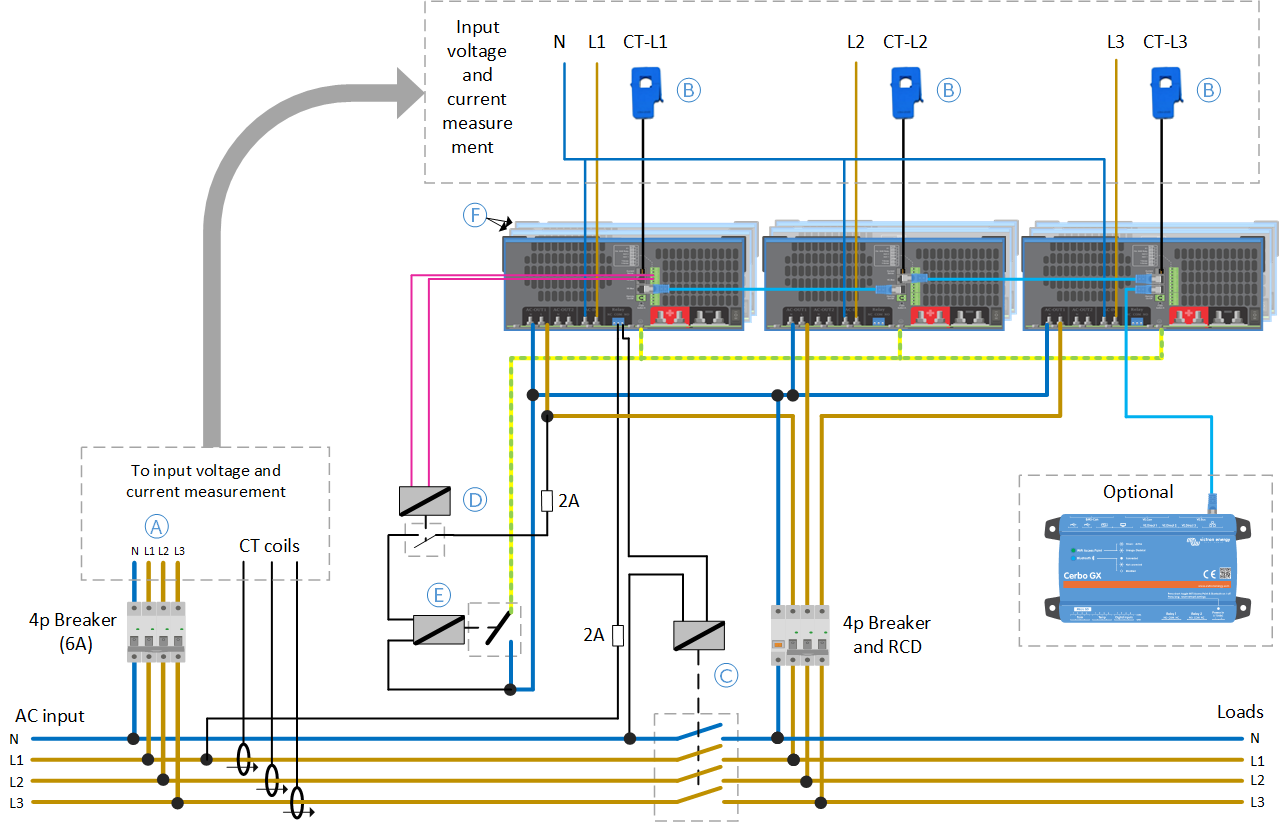

A

Drähte zur Wechselspannungsmessung, angeschlossen an die AC-IN-Klemmen des MultiPlus-II

B

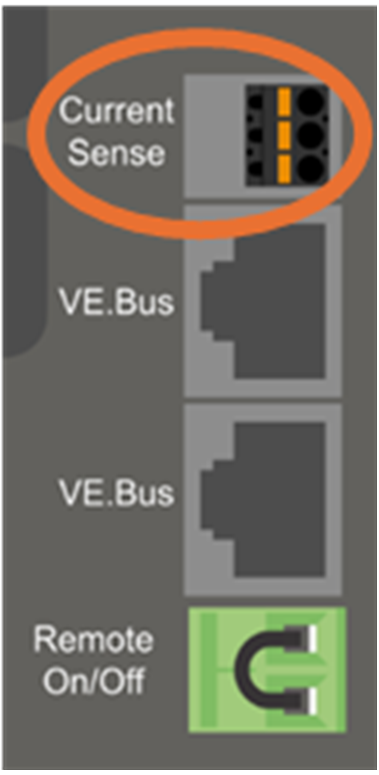

Stromwandler für MultiPlus-II, angeschlossen an die Klemmen der Stromwandler des MultiPlus-II.

C

Externer Transferschalter, angesteuert durch die Klemmen des programmierbaren Relais (AUX-Relais) des MultiPlus-II.

D

Erdungshilfsrelais, angesteuert durch die Klemmen des externen Erdungsrelais des MultiPlus-II.

E

Erdungsrelais, angesteuert durch das Erdungshilfsrelais.

F

Zusätzliche MultiPlus-II-Geräte können in jeder Phase parallel geschaltet werden, wenn nur ihre AC-OUT- und VE.Bus-Klemmen angeschlossen sind.

Das Diagramm in voller Größe finden Sie im Abschnitt Schaltbild.

Warnung

Parallel- und Mehrphasensysteme sind komplex. Wir unterstützen oder empfehlen nicht, dass ungeschulte oder unerfahrene Installateure an diesen Systemen arbeiten.

Überprüfen Sie vor dem ersten Einschalten des Systems alle Verkabelungen. Fehler bei der Verkabelung können die MultiPlus-II-Geräte beschädigen.

3.1. Wechselspannungsmessung

Der Wechselstromeingang des MultiPlus-II fungiert als Messeingang. Da das interne Rückkopplungsrelais nicht verwendet wird, können die Drähte relativ dünn sein, 1,5 mm² große Drähte sind ausreichend.

Vorgehensweise zum Anschluss:

  1. Verbinden Sie die AC-IN-Klemmen des MultiPlus-II mit der Wechselstromversorgung des Generators.

  2. Bei parallel geschalteten Geräten sollten Sie nur das Master-Gerät (jeder Phase) an die AC-IN-Klemme anschließen und die AC-IN-Klemmen der Slave-Geräte nicht verbinden.

  3. Verwenden Sie einen vierpoligen Stromkreisunterbrecher mit 6 A, um die Drähte der Hauptleitung und des Nullleiters zu sichern.

3.2. Stromwandler

Die Stromwandler für jede Phase (L1, L2 und L3) werden an die Strommessungseingänge der jeweiligen Phasenmaster des MultiPlus-II angeschlossen:

Vorgehensweise zum Anschluss:

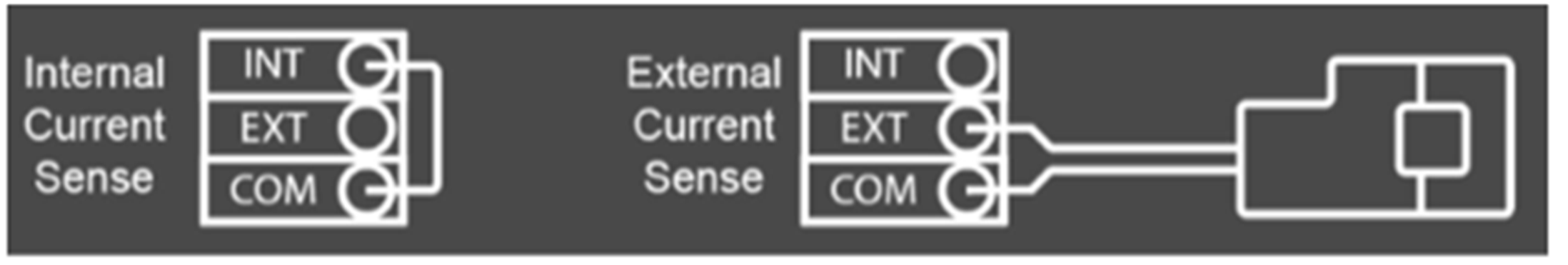

  1. Entfernen Sie die Drahtbrücke zwischen den INT- und COM-Klemmen.

  2. Schließen Sie den roten Draht des Sensors an die EXT-Klemme und den weißen Draht des Sensors an die COM-Klemme an.

  3. Vergewissern Sie sich, dass die Richtung des Drahtes durch den Stromsensor dem Pfeil folgt, der vom Generator zum MultiPlus-II zeigt.


Wichtiger Hinweis:

  • Vermeiden Sie es, die Verkabelung des Stromsensors parallel und in der Nähe der Verkabelung der Wechselstromversorgung, der Signalverkabelung oder der VE.Bus-Verkabelung zu verlegen, um Signalstörungen zu vermeiden.

  • Der 400 A-Stromwandler hat eine geringere Auflösung bei der Strommessung, insbesondere bei kleinen Strömen.

Kompatible Stromwandler:

  • CRT12XXXXXX: Stromwandler 100 A:50 mA für MultiPlus-II-Drahtenden (erhältlich in 1,5 m und 20 m Kabellänge).

  • CTR140050100: Stromwandler 400 A:50 mA für MultiPlus-II-Drahtenden (10 m) (die Verkabelung des Stromsensors kann mit einem 0,75 mm² großen Draht auf bis zu 20 m verlängert werden).

  • CRT11XXXXXXX: Stromwandler 100 A:50 mA für MultiPlus-II-Steckverbinder (für ältere MultiPlus-II-Geräte, erhältlich in 1,5 m oder 20 m Länge).

Für weitere Informationen, siehe: https://www.victronenergy.de/meters-and-sensors/current-transformer-for-multiplus-ii.

3.3. Ground relay (Erdungsrelais)

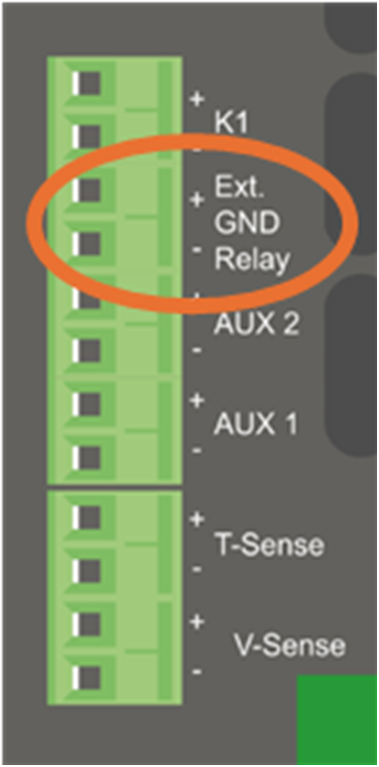

Das Signal für die Ansteuerung des Erdungsrelais wird von den Klemmen „Ext GND Relay“ des L1-Phasenmasters über ein Hilfsrelais geliefert.

Da das Ausgangssignal „Ext GND Relay“ auf 24 V / 200 mA begrenzt ist, muss ein Hilfsrelais mit einer 24 V-Spule verwendet werden, um das eigentliche Erdungsrelais zu schalten.

Die Nennleistung des Erdungsrelais muss mit der Gesamtleistung des Wechselrichters des Systems übereinstimmen.

Vorgehensweise zum Anschluss:

  1. Verbinden Sie die Klemmen der Hilfsrelaisspule mit den „Ext. GND Relay"-Klemmen des MultiPlus-II.

  2. Verbinden Sie die Stromklemmen des Hilfsrelais mit der AC-OUT L-Klemme des L1 MultiPlus und einer der Klemmen der Erdungsrelaisspule. Sichern Sie diesen Draht mit einer 2 A-Sicherung ab.

  3. Verbinden Sie die verbleibende Klemme der Erdungsrelaisspule mit der AC-OUT N-Klemme des L1-MultiPlus-II.

  4. Schließen Sie die Klemmen des Erdungsrelais zwischen den GND- und AC-OUT N-Klemmen des MultiPlus-II an.


3.4. Externer Transferschalter

Verwenden Sie ein Schneider LC1G3304 TeSys Giga, 4-polig (4NO), AC-1 <=440 V 440 A Schütz. Verwenden Sie kein anderes Schütz, da die Schließ- und Öffnungszeiten je nach Marke und Modell variieren.

Da der Strom des Wechselrichters durch die Wechselstromausgänge der MultiPlus-II Geräte fließt, sollten Sie sicherstellen, dass die Verkabelung des externen Transferschützes angemessen dimensioniert und symmetrisch ist.

Vorgehensweise zum Anschluss:

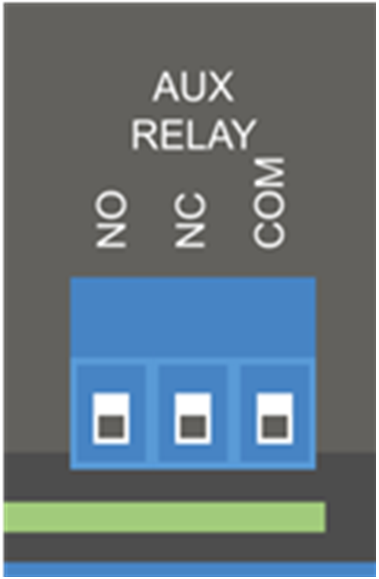

  1. Schließen Sie die Schützspule direkt an die NO- und COM-Klemmen der „AUX RELAY“-Klemmen des L1-Phasenmasters des MultiPlus-II an. Sichern Sie diesen Draht mit einer 2 A-Sicherung ab.

  2. Schließen Sie eine Seite der Stromklemmen des Schützes an den Generator an.

  3. Schließen Sie die andere Seite der Stromklemmen des Schützes an die AC-OUT-Klemmen oder die MultiPlus-I-Geräte und die Wechselstromlasten an.

  4. Schützen Sie die Verkabelung des Wechselstromausgangs mit einem Stromkreisunterbrecher, der für die erwartete Last und den Drahtquerschnitt geeignet ist. Sichern Sie sowohl die Verkabelung der Leitung als auch des Nullleiters ab.
