De externe omschakelautomaat vervangt de interne AC omschakelautomaat van elke individuele MultiPlus-II eenheid in het systeem. Het systeem werkt haast identiek aan het systeem dat de interne AC omschakelautomaten gebruikt.
Functies zoals UPS-functionaliteit, AC-ingangsstroombeperking, PowerControl en PowerAssist blijven actief.
| ||

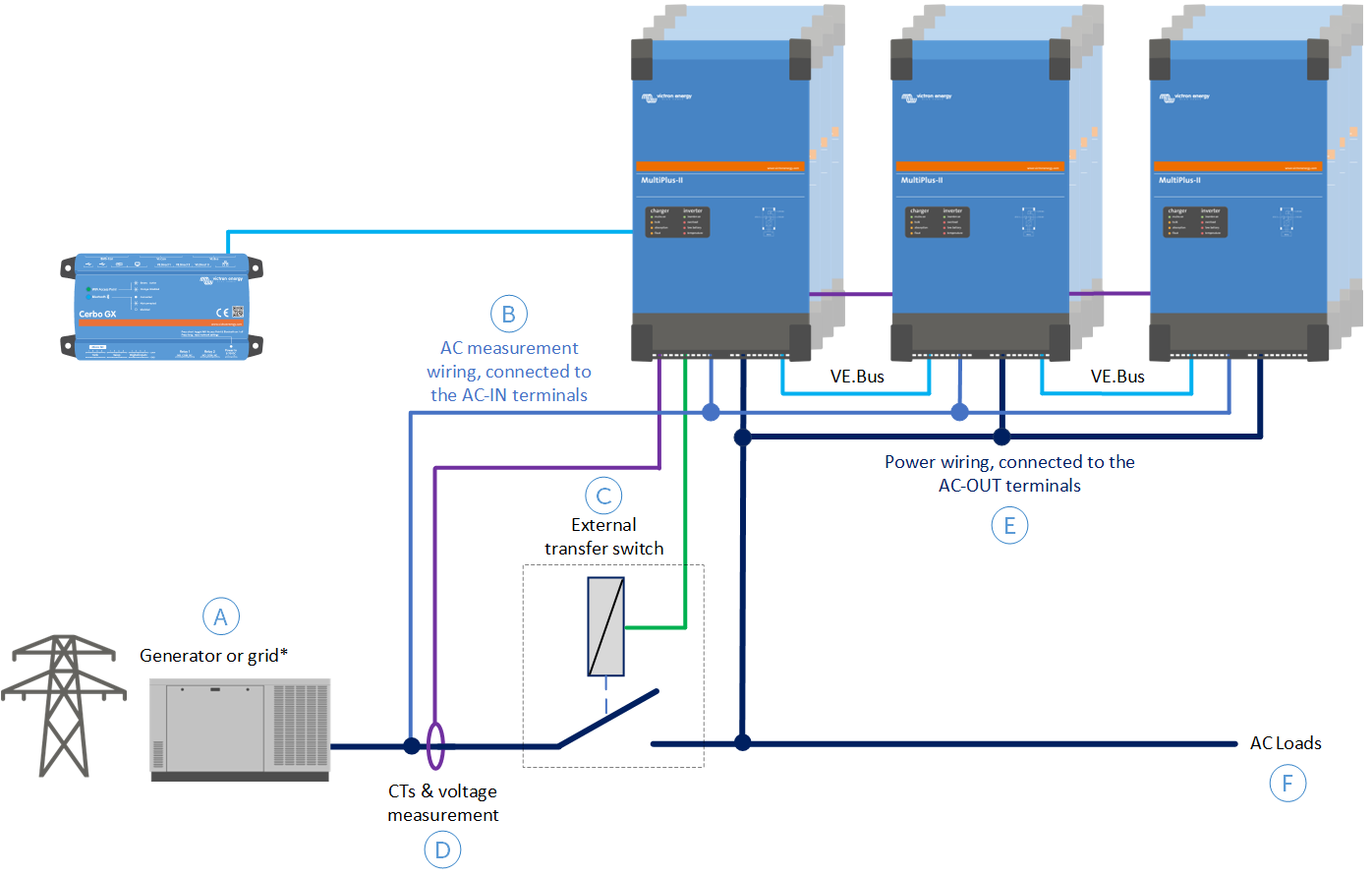

A | Aggregaat of net* *) Raadpleeg de rubriek Landenlijst netcode-certificering voor goedkeuringen en vereisten voor nettoepassingen. | |
B | Bedrading AC-spanningsmeting, aangesloten op de MultiPlus-II AC-IN aansluitklemmen | |
C | Externe omschakelautomaat | |
D | Stroomtransformatoren (CTs) en draden AC-spanningsmeting | |
E | Vermogenbedrading aangesloten op de MultiPlus-II AC-OUT aansluitklemmen | |
F | AC-belastingen | |
