7. Monitoring

In deze sectie:

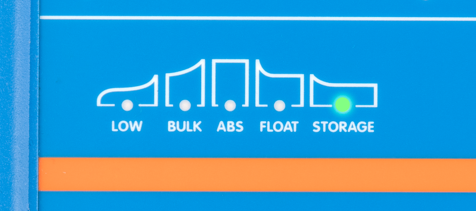

7.1. LED-Indicaties

7.1.1. Bedrijfsstatus

De Smart IP43 Charger heeft meerdere LED's waarnaar verwezen kan worden om de stroomlaadstatus en andere operationele informatie te bepalen.

Raadpleeg de LED-indicaties in de onderstaande tabel:

Laadstatus	LAAG	BULK	ABS	DRUPPEL	OPSLAG	ALARM
Bulk	N.v.t.	Verlicht	Uit	Uit	Uit	Uit
Absorptie	N.v.t.	Uit	Verlicht	Uit	Uit	Uit
Herconditioneren ^*1	N.v.t.	Knipperend	Knipperend	Uit	Uit	Uit
Druppellaad	N.v.t.	Uit	Uit	Verlicht	Uit	Uit
Opslag	N.v.t.	Uit	Uit	Uit	Verlicht	Uit
Lage-stroommodus	Verlicht	N.v.t.	N.v.t.	N.v.t.	N.v.t.	N.v.t.
Opladen uitgeschakeld	Uit	Knipperend	Uit	Uit	Uit	Uit

Let op

^*1 De HERCONDITIONERINGSLED knippert ook tijdens de herconditioneringsfase.

7.1.2. Fout toestanden

Als er een fout optreedt, zal de rode ALARM-LED gaan branden, de LED's voor de laadstatus kunnen worden geraadpleegd om de specifieke foutstatus te bepalen.

Raadpleeg in de onderstaande tabel de betekenis van de de LED-indicaties:

Foutstatus	LAAG	BULK	ABS	DRUPPEL	OPSLAG	ALARM
Bulktijd beveiliging	Uit	Knipperend	Uit	Uit	Uit	Verlicht
Interne fout*	Uit	Knipperend	Knipperend	Knipperend	Uit	Verlicht
Te hoge spanning acculader	Uit	Uit	Knipperend	Uit	Knipperend	Verlicht
Te hoge stroom acculader	Uit	Knipperend	Uit	Uit	Knipperend	Verlicht
Lage netspanning	Knipperend	Uit	Uit	Uit	Uit	Verlicht
BMS-verbinding verloren	Uit	Uit	Uit	Knipperen	Knipperen	Verlicht

* Let op dat waarschuwing #31 (Meting ingangsspanning buiten bereik) dezelfde code gebruikt, dus de LED knippert op dezelfde manier. Het verschil is dat bij waarschuwing #31 het apparaat blijft doorwerken.

7.2. VictronConnect

De werking van de acculader en de oplaadstatistieken kunnen live of na het opladen nauwlettend worden gevolgd met behulp van een Bluetooth-apparaat (zoals een mobiele telefoon of tablet) en de VictronConnect-app.

Er zijn 3 verschillende overzichtsschermen beschikbaar (STATUS, GRAPH (grafiek) en HISTORY (geschiedenis)), die elk verschillende monitoring- of historische gegevens weergeven over de laatste 40 laadcycli.

Het gewenste scherm kan worden geselecteerd door de naam van het venster te selecteren of door te vegen en tussen de schermen te navigeren.

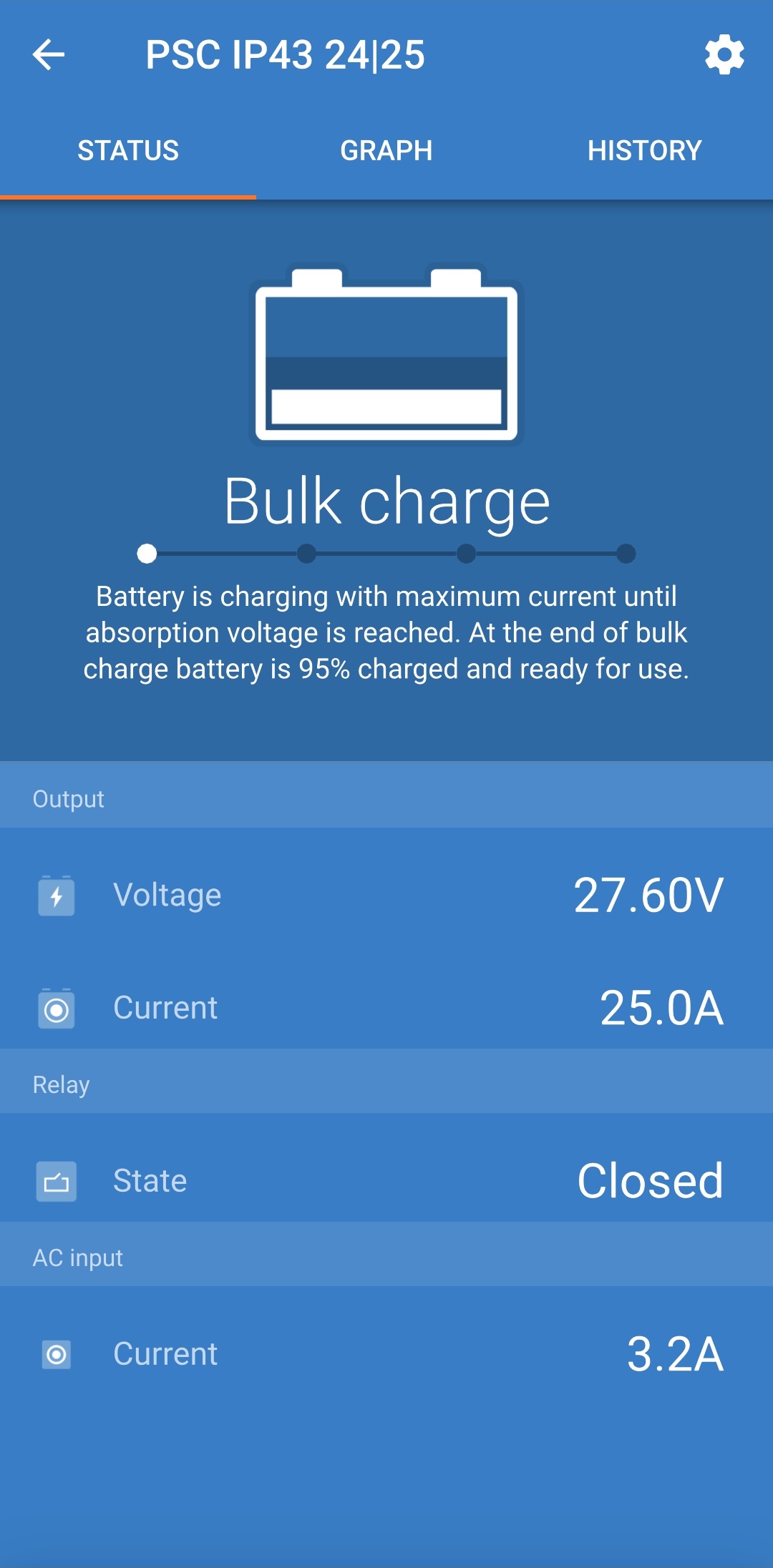

7.2.1. Statusscherm

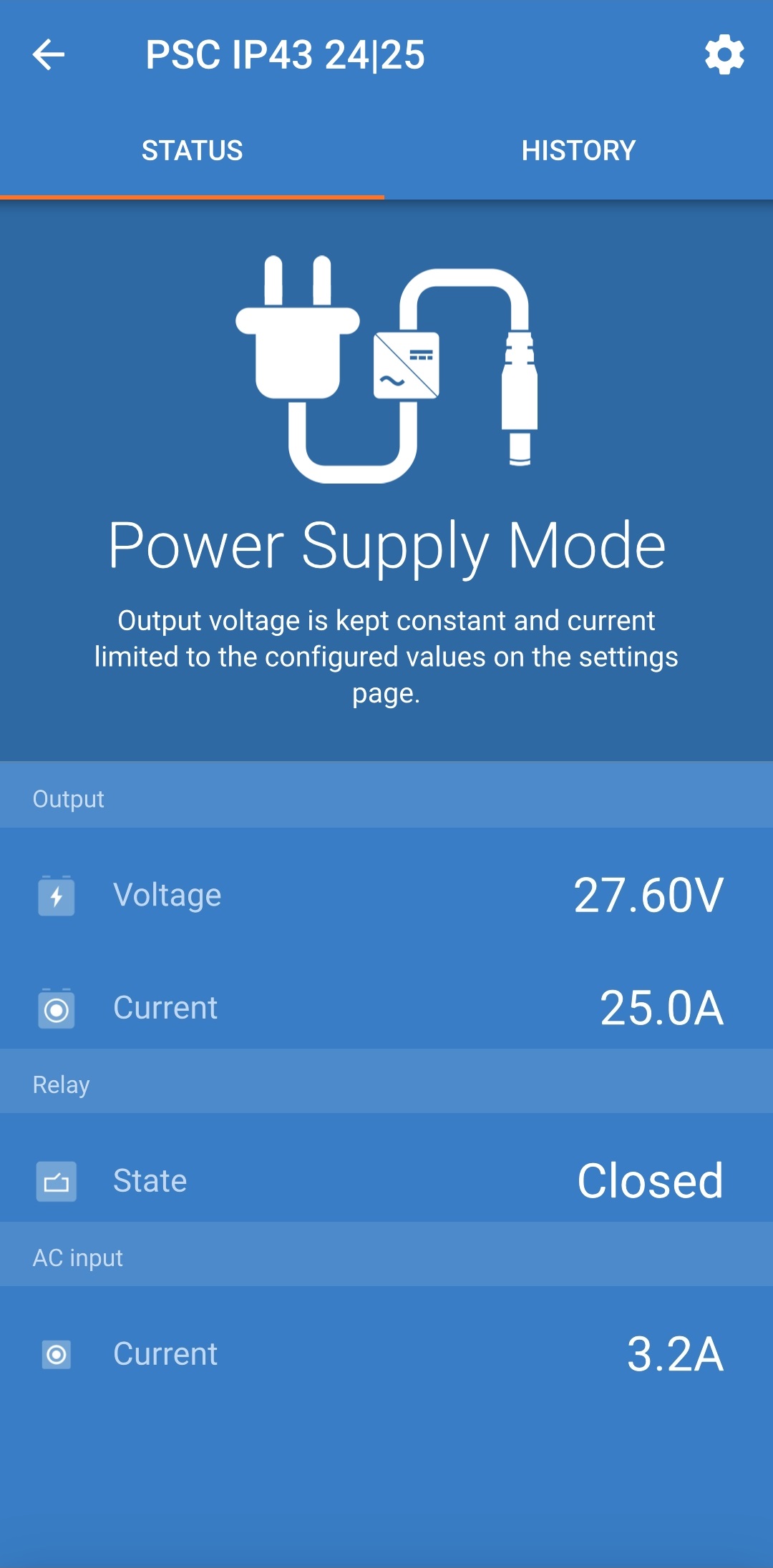

Het STATUS-scherm is het hoofdoverzichtscherm; het toont de functiemodus (lader of voeding), de actieve laadstatus (in laadmodus), de accuspanning en de laad-/uitgangstroom.

Deze gegevens worden continu en in realtime bijgewerkt naarmate de laadcyclus vordert.

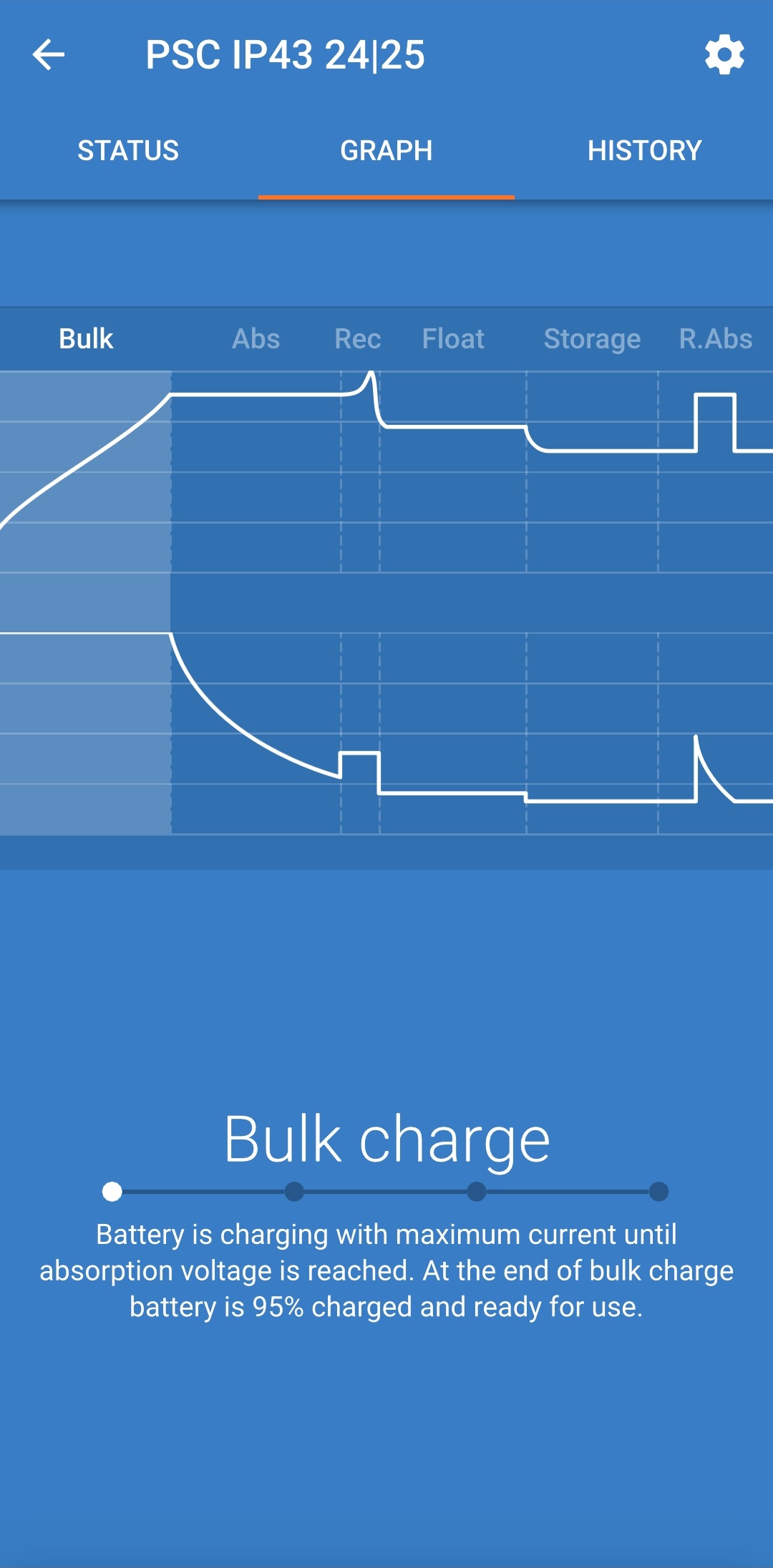

7.2.2. Grafiekscherm

Het GRAPH-scherm biedt een gemakkelijk te begrijpen grafische weergave van elke laadfase met betrekking tot kenmerkende accuspanning en laadstroom.

De actieve laadfase wordt ook gemarkeerd en hieronder vermeld, samen met een korte uitleg.

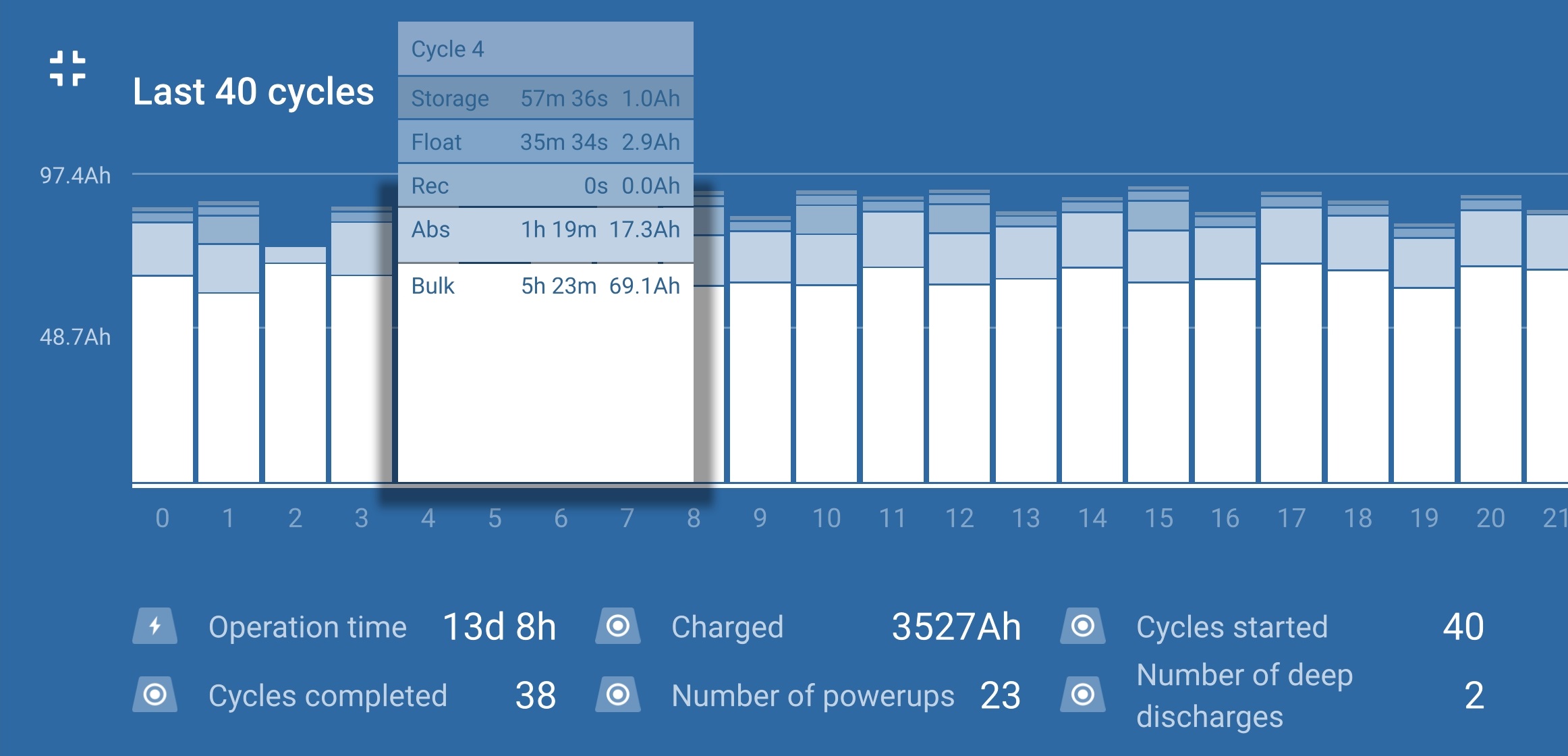

7.2.3. Geschiedenisscherm

Het HISTORY-scherm (geschiedenis) is een zeer bruikbare referentie omdat het historische gebruiksgegevens over de levensduur van de acculader bevat en gedetailleerde statistieken over de laatste 40 laadcycli (zelfs laadcycli die slechts gedeeltelijk zijn voltooid).

Door de volledige schermweergave te selecteren, worden de gegevens weergegeven in de liggende weergave, zodat er aanzienlijk meer dagen tegelijkertijd zichtbaar zijn.

Laadcyclusstatistieken

Cyclusoverzicht
Uitbreidbare staafdiagram met de tijd die in elke laadfase is doorgebracht en de geleverde laadcapaciteit (in Ah) tijdens elke oplaadfase
Status
Bevestigt of de laadcyclus met succes is voltooid of als deze vervroegd onderbroken is, inclusief de reden/oorzaak
Verstreken
De verstreken tijd van de herlaadfases (bulk en absorptie)
Laadcycli
Totale capaciteit die tijdens de laadfasen wordt geleverd (Bulk en Absorptie)
Onderhouden
Totale capaciteit geleverd tijdens de laadonderhoudsfasen (Druppelladen, Opslag en Herconditioneren)
Type
De gebruikte laadcyclusmodus; ofwel een 'Ingebouwde voorinstelling'-modus, of een aangepaste 'gebruikersgedefinieerde'-instelling
Vstart
Accuspanning op het moment dat het opladen start
Vend
Accuspanning op het moment dat het opladen is voltooid (einde van de absorptiefase)
Fout
Geeft aan of er tijdens de laadcyclus fouten zijn opgetreden, inclusief het foutnummer en de beschrijving

Levensduur van de acculader

Bedrijfsduur
De totale bedrijfsduur gedurende de levensduur van de acculader
Geladen Ah
De totale laadcapaciteit (in Ah) die gedurende de levensduur van de acculader wordt geleverd
Cycli gestart
De totale laadcycli gestart tijdens de levensduur van de acculader
Cycli voltooid
De totale laadcycli die tijdens de levensduur van de acculader zijn voltooid
Cycli voltooid %
Het percentage laadcycli dat tijdens de levensduur van de acculader is voltooid
Aantal keren opgestart
Het aantal keren dat de acculader gedurende zijn levensduur wordt ingeschakeld
Aantal diepe ontladingen
Het aantal keren dat de acculader een diep ontladen accu heeft opgeladen gedurende de levensduur van de acculader
