7. Monitorização

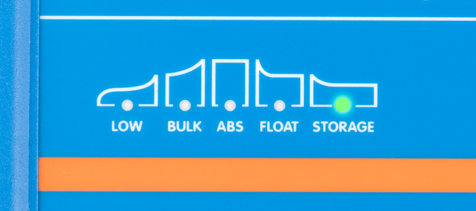

7.1. Indicações LED
7.1.1. Estado operacional
O Phoenix Smart IP43 Charger tem vários LED que podem ser referenciados para determinar o estado de carga atual e outras informações operacionais.
Consulte as indicações do LED na tabela abaixo:
Estado da carga | LOW | BULK | ABS | FLOAT (Carga Lenta) | STORAGE (Armazenagem) | ALARM |
---|---|---|---|---|---|---|
Carregamento desativado | Apagado | Intermitente | Apagado | Apagado | Apagado | Apagado |
Inicial | Apagado | Aceso | Apagado | Apagado | Apagado | Apagado |
Absorção | Apagado | Apagado | Aceso | Apagado | Apagado | Apagado |
Renovação | Apagado | Intermitente | Intermitente | Apagado | Apagado | Apagado |
Flutuação | Apagado | Apagado | Apagado | Aceso | Apagado | Apagado |
Armazenagem | Apagado | Apagado | Apagado | Apagado | Aceso | Apagado |
Modo de baixa corrente | Aceso | N/A | N/A | N/A | N/A | N/A |
7.1.2. Estados de erro
Se ocorrer um erro, o LED ALARM (alarme) vermelho acende-se; pode consultar os LED de estado de carga para determinar o estado de erro específico.
Consulte as indicações do LED na tabela abaixo:
Estado de erro | LOW | BULK | ABS | FLOAT (Carga Lenta) | STORAGE (Armazenagem) | ALARM |
---|---|---|---|---|---|---|
Proteção de tempo inicial | Apagado | Intermitente | Apagado | Apagado | Apagado | Aceso |
Erro interno* | Apagado | Intermitente | Intermitente | Intermitente | Apagado | Aceso |
Sobretensão de carregamento | Apagado | Apagado | Intermitente | Apagado | Intermitente | Aceso |
Corrente excessiva do carregador | Apagado | Intermitente | Apagado | Apagado | Intermitente | Aceso |
Tensão da rede elétrica baixa | Intermitente | Apagado | Apagado | Apagado | Apagado | Aceso |
Ligação BMS perdida | Apagado | Apagado | Apagado | Frequência | Frequência | Aceso |
*O aviso #31 (medição da tensão de entrada fora do intervalo) utiliza o mesmo código LED intermitente. A diferença é que, neste aviso #31, o dispositivo continua a funcionar.
7.2. VictronConnect
A operação do carregador e as estatísticas de recarga podem ser monitorizadas em direto ou após o carregamento com um dispositivo com «Bluetooth» ativado (como um telemóvel ou «tablet») utilizando a aplicação VictronConnect.
Existem três ecrãs de resumo diferente disponíveis (STATUS (estado), GRAPH (gráfico) e HISTORY (histórico), cada um a visualizar diferentes dados de monitorização ou históricos e que compreende os últimos 40 ciclos de carga.
O ecrã pretendido pode ser selecionado através do título da janela ou deslizando pelos ecrãs.

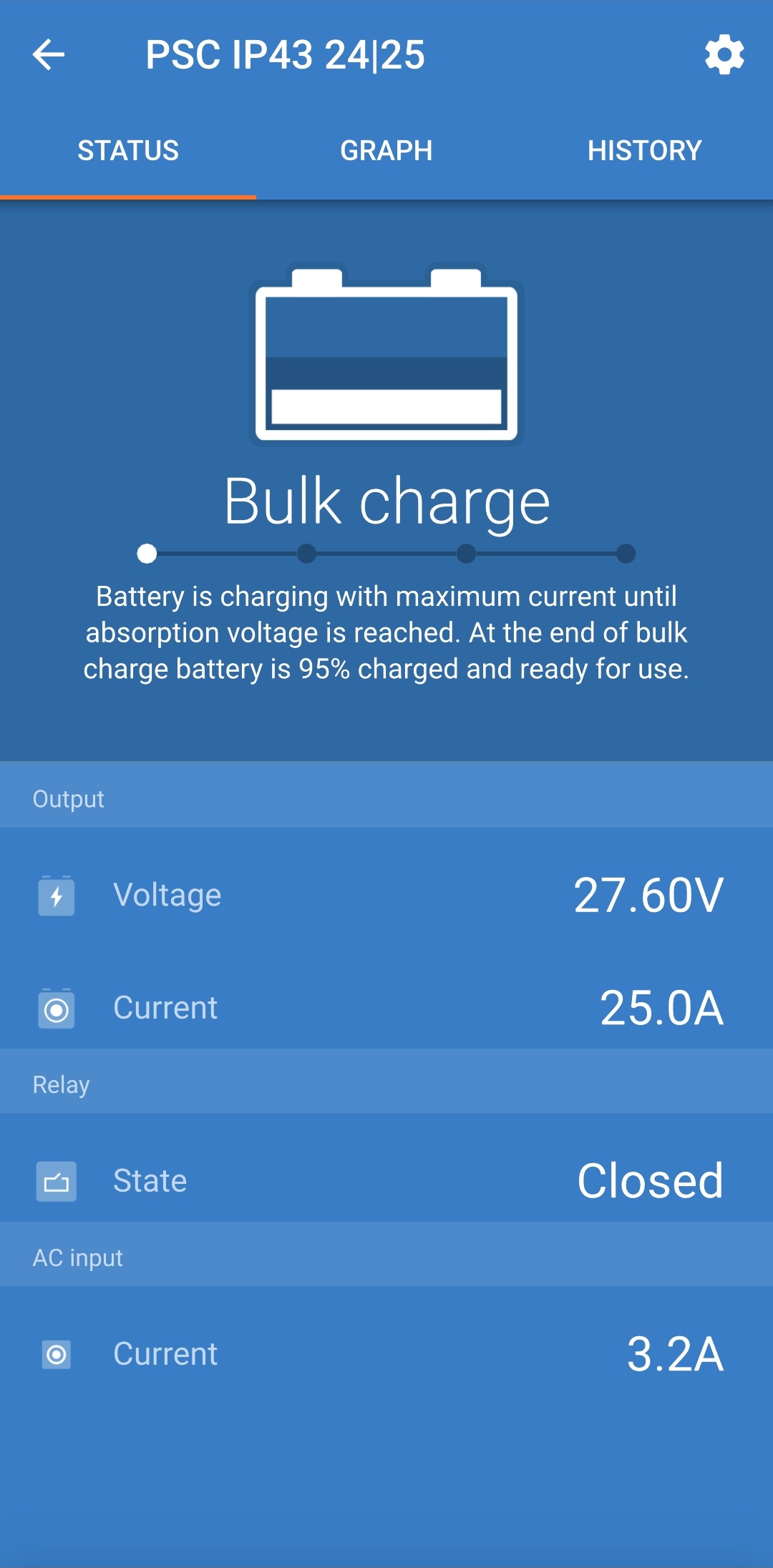

7.2.1. Ecrã de estado
O ecrã de STATUS (estado) é o de resumo principal; indica a tensão da bateria, a corrente de carga e a fase de carga ativa.
Estes dados são atualizados continuamente e em tempor real à medida que o ciclo progride.
![VictronConnect_-_Status_Screen_-_PSC.jpg](image/1649d49c30191b.jpg)

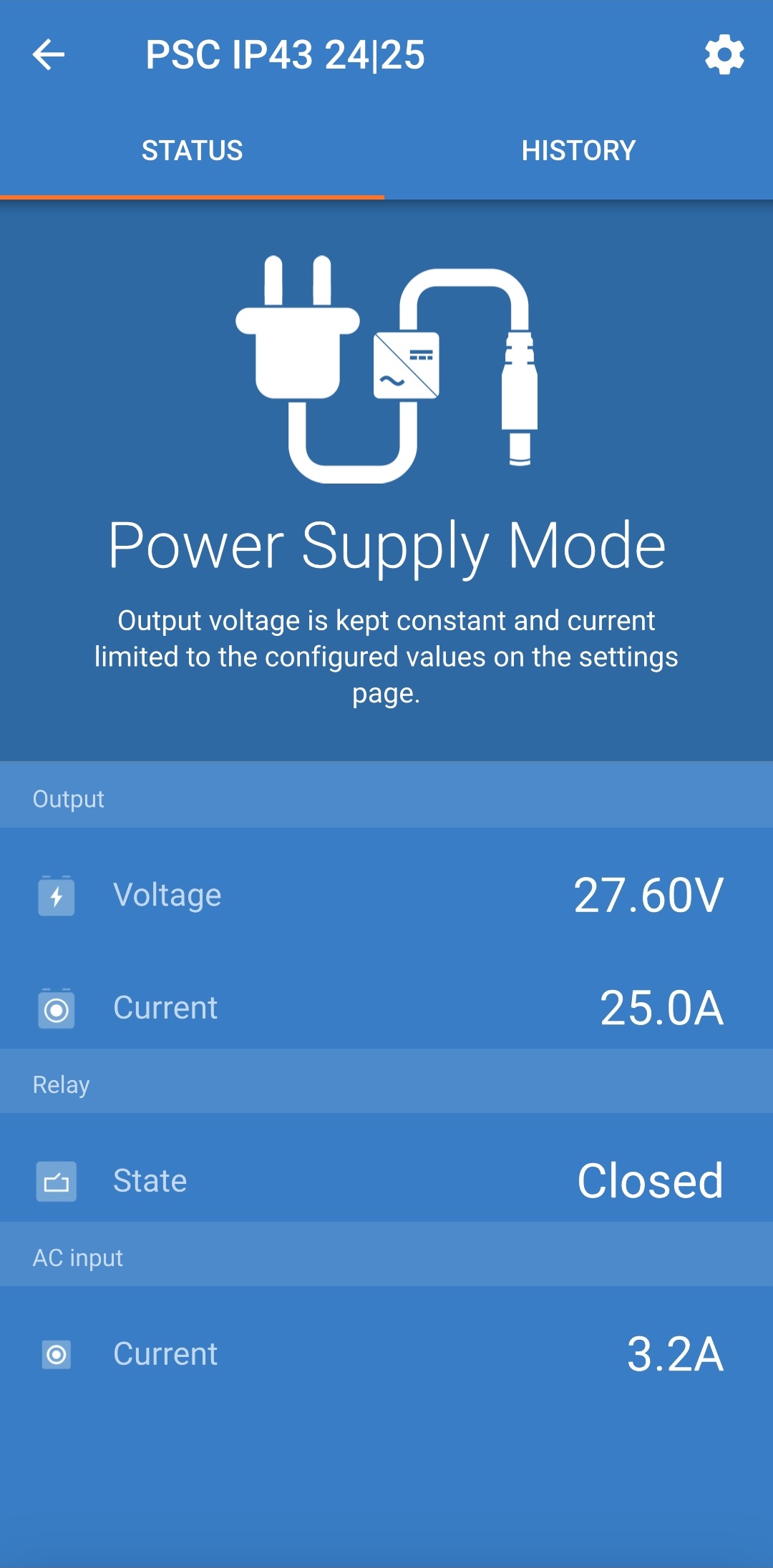

![VictronConnect_-_Power_supply_mode_-_PSC.jpg](image/1649d49c3240cc.jpg)

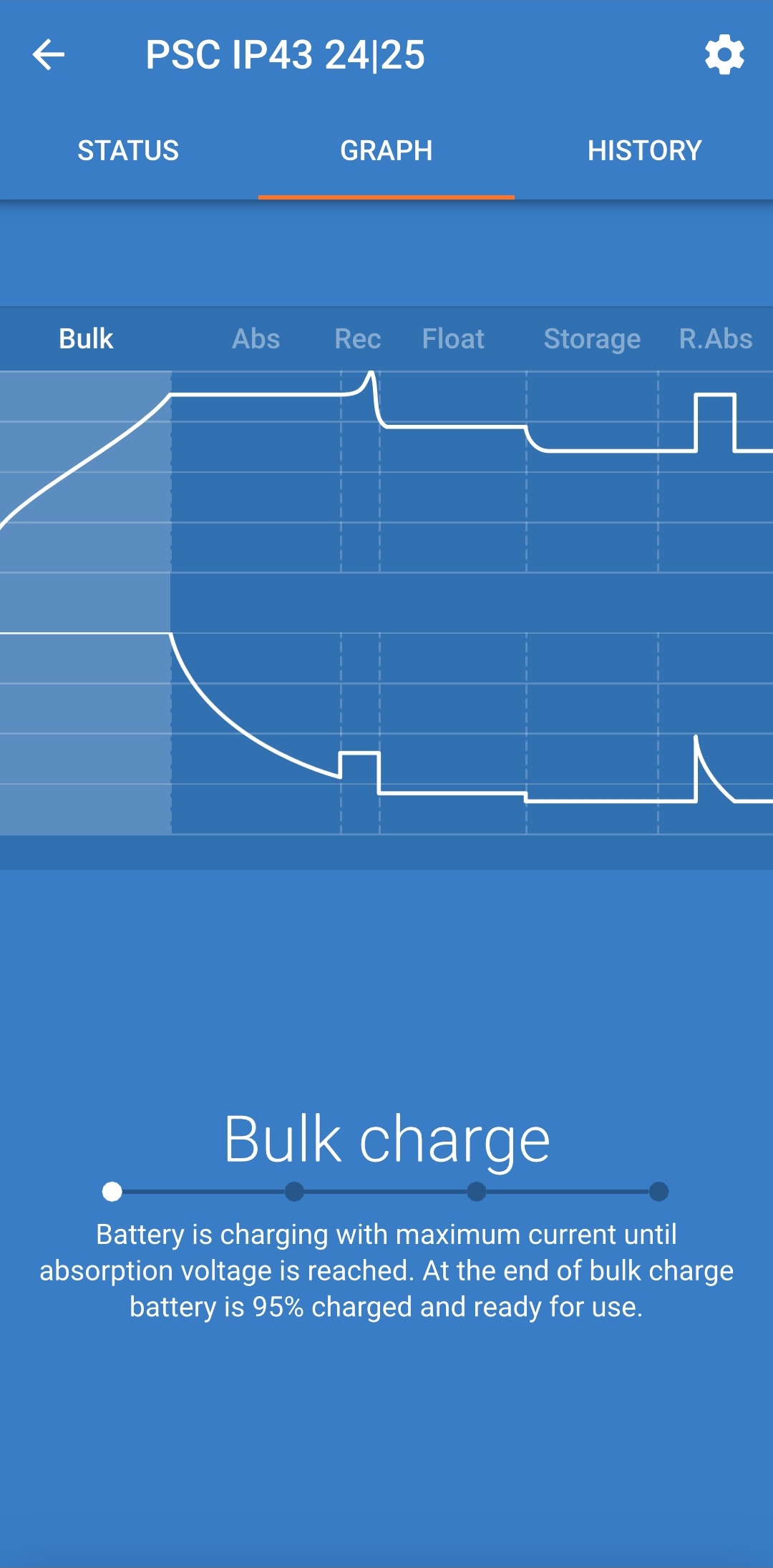

7.2.2. Ecrã de gráfico
O ecrã GRAPH (gráfico) proporciona uma representação gráfica fácil de compreender para cada fase de carregamento em relação à tensão da bateria e à corrente de carga.
A fase de carga ativa é também realçada e indicada em baixo, juntamente com uma breve explicação.
![VictronConnect_-_Graph_screen_-_PSC.jpg](image/1649d49c342784.jpg)

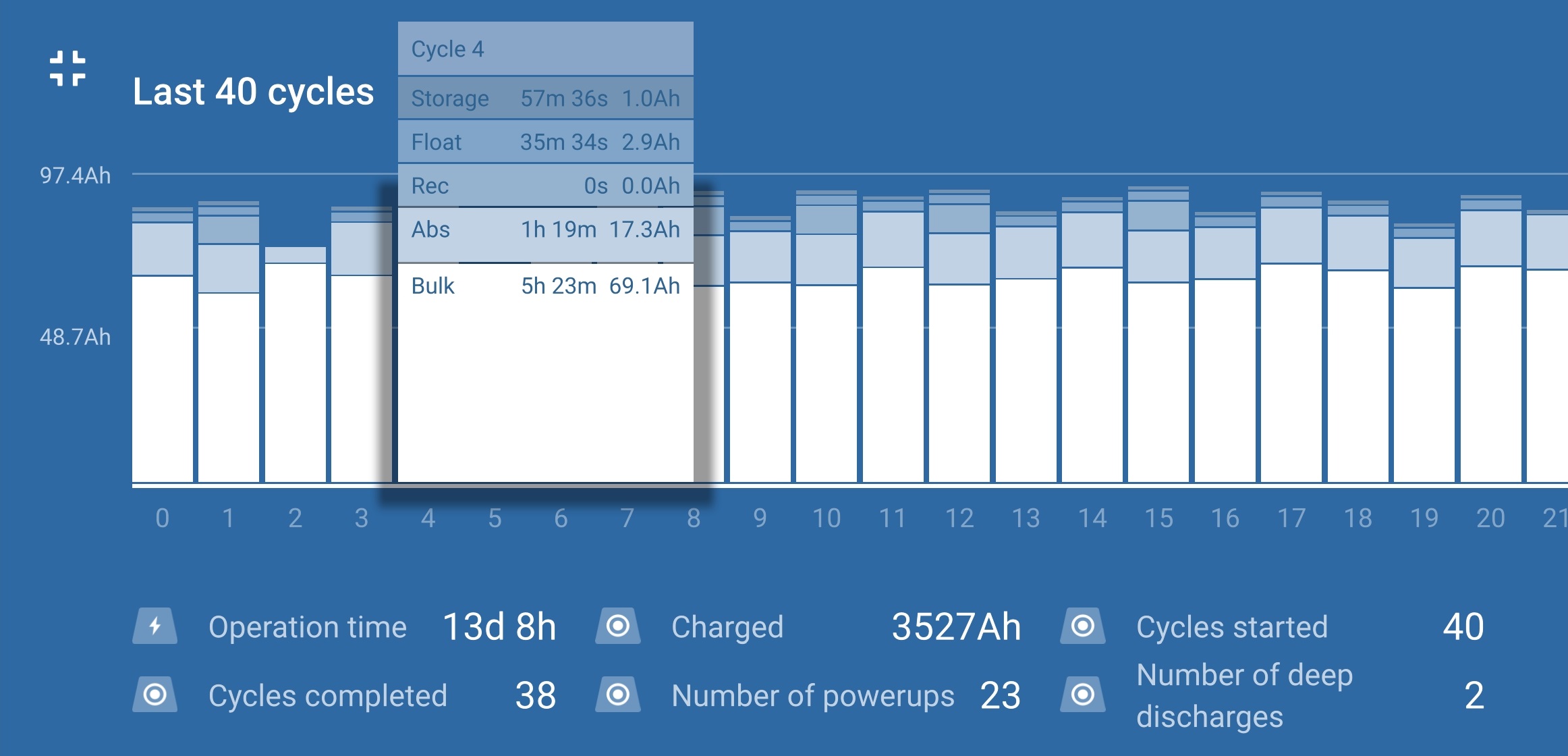

7.2.3. Ecrã de histórico
O ecrã HISTORY (histórico) é uma referência muito potente por incluir dados de utilização históricos sobre a vida útil do carregador e estatísticas detalhadas para os últimos 40 ciclos de carga (mesmo se o ciclo de carga tiver sido completado parcialmente).
![VictronConnect_-_History_screen_-_PSC.jpg](image/1649d49c37210b.jpg)
Ao selecionar o ecrã completo de visualização, os dados são apresentados numa vista panorâmica com mais dias visíveis em simultâneo.
![VictronConnect_History_screen_landscape_view.jpg](image/1649d49c391583.jpg)
Estatísticas do ciclo de carga
Visão geral do ciclo
Gráfico de barras expansível que mostra o tempo gasto em cada fase de carga e a capacidade de carga proporcionada (em Ah) durante cada fase de carga.
Estado
Confirma se o ciclo de carga foi completado corretamente ou se terminou antecipadamente/foi interrompido por alguma razão, incluindo a razão/causa.
Decorrido
O tempo do ciclo de carga total/decorrido.
Carga
Capacidade total proporcionada durante as fases de recarga (inicial e absorção)
Mantido
Capacidade total proporcionada durante as fases de manutenção de carga (Flutuação, Armazenagem e Recuperação)
Tipo
O modo de ciclo de carga utilizado; uma configuração «predefinida integrada» ou uma configuração «definida pelo utilizador»
Vstart
Tensão da bateria quando começa o carregamento
Vend
Tensão da bateria quando o carregamento está completo (fim da fase de absorção)
Erro
Visualiza quaisquer erros ocorridos durante o ciclo de carga, incluindo o número e a descrição do erro.
Estatísticas da vida útil do carregador
Tempo de funcionamento
O tempo de funcionamento total durante a vida útil do carregador
Ah de carga
A capacidade de carga total proporcionada durante a vida útil do carregador
Ciclos iniciados
Os ciclos de carga total iniciados durante a vida útil do carregador
Ciclos concluídos
Os ciclos de carga total completados durante a vida útil do carregador
% de ciclos concluídos
A percentagem dos ciclos de carga total completados durante a vida útil do carregador
Número de inicializações
As vezes que o carregador foi ligado durante a sua vida útil
Número de descargas profundas
As vezes que o carregador recarregou uma bateria profundamente descarregada durante a vida útil
