7. Monitorowanie

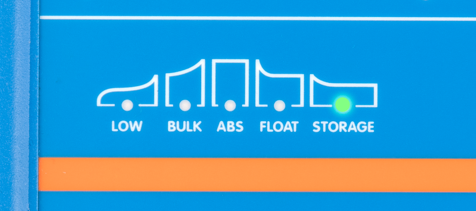

7.1. Wskazania diod LED
7.1.1. Etap roboczy
Phoenix Smart IP43 Charger wyposażony jest w szereg diod LED informujących o, między innymi, aktualnym etapie ładowania akumulatora.
Znaczenie wskazań diod LED opisano w poniższej tabeli:
Etap ładowania | LOW (niski stan naładowania) | BULK (ładowanie stałoprądowe) | ABS | FLOAT | STORAGE | ALARM |
---|---|---|---|---|---|---|
Ładowanie wyłączone | Wył. | Miganie | Wył. | Wył. | Wył. | Wył. |
Ładowanie stałoprądowe | Wył. | Włączona | Wył. | Wył. | Wył. | Wył. |
Ładowanie absorpcyjne | Wył. | Wył. | Włączona | Wył. | Wył. | Wył. |
Regeneracja | Wył. | Miganie | Miganie | Wył. | Wył. | Wył. |
Konserwacja | Wył. | Wył. | Wył. | Włączona | Wył. | Wył. |
Składowanie | Wył. | Wył. | Wył. | Wył. | Włączona | Wył. |
Tryb niskoprądowy | Włączona | N/D | N/D | N/D | N/D | N/D |
7.1.2. Wskazania błędów
W przypadku wystąpienia błędu włącza się dioda ALARM, a diody LED stanu naładowania informują o określonym błędzie.
Znaczenie wskazań diod LED opisano w poniższej tabeli:
Wskazanie błędu | LOW (niski stan naładowania) | BULK (ładowanie stałoprądowe) | ABS | FLOAT | STORAGE | ALARM |
---|---|---|---|---|---|---|
Zabezpieczenie przed zbyt długim ładowaniem prądem maksymalnym | Wył. | Miganie | Wył. | Wył. | Wył. | Włączona |
Błąd wewnętrzny* | Wył. | Miganie | Miganie | Miganie | Wył. | Włączona |
Zbyt wysokie napięcie ładowarki | Wył. | Wył. | Miganie | Wył. | Miganie | Włączona |
Zbyt wysokie natężenie prądu ładowarki | Wył. | Miganie | Wył. | Wył. | Miganie | Włączona |
Niskie napięcie w sieci zasilającej | Miganie | Wył. | Wył. | Wył. | Wył. | Włączona |
Utrata połączenia z systemem BMS | Wył. | Wył. | Wył. | miga | miga | Włączona |
Należy zwrócić uwagę, że ten sam kod błyskowy diody LED informuje o ostrzeżeniu #31 (Pomiar napięcia wejściowego poza zakresem). Różnica polega na tym, że po pojawieniu się ostrzeżenia #31 urządzenie nadal działa.
7.2. VictronConnect
Działanie ładowarki i statystykę ładowania można dokładnie monitorować w czasie rzeczywistym lub po zakończeniu ładowaniu za pomocą urządzenia obsługującego technologię Bluetooth (np. telefon komórkowy lub tablet) korzystając z aplikacji VictronConnect.
Dostępne są 3 różne ekrany przeglądowe (STATUS, GRAPH and HISTORY (STATUS, WYKRES i HISTORIA)), z których każdy wyświetla inne dane monitoringu lub dane historyczne ostatnich 40 cykli ładowania.
Żądany ekran można wybrać wybierając nazwę okna lub przesuwając palcem po ekranie.

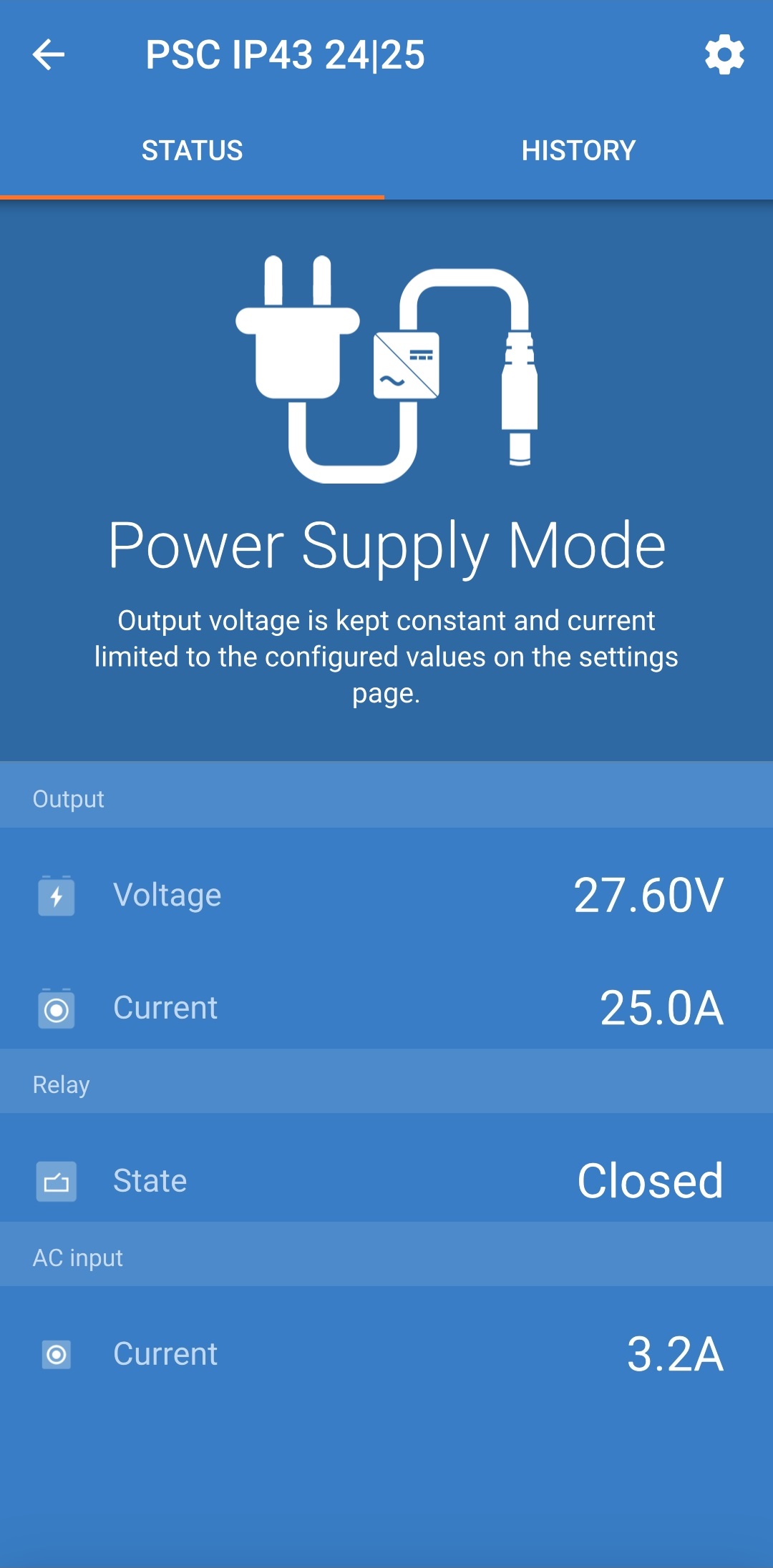

7.2.1. Ekran stanu
Ekran stanu „STATUS” jest głównym ekranem przeglądowym, a widoczne na nim są dane napięcia akumulatora, prądu ładowania i aktywnego etapu ładowania.
Dane te aktualizowane są ciągle i w czasie rzeczywistym w miarę postępu cyklu ładowania.

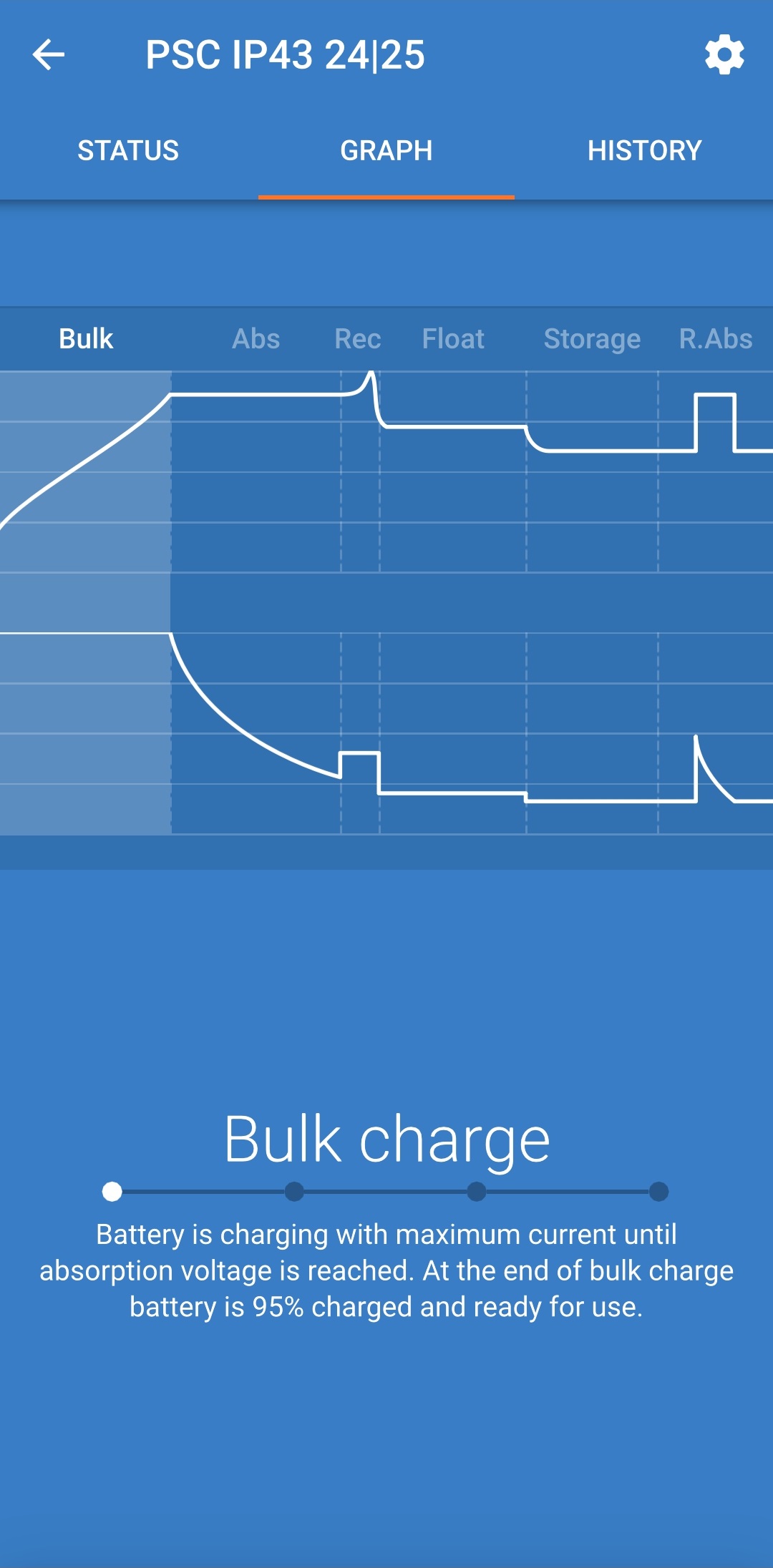

7.2.2. Ekran wykresu
Ekran GRAPH (WYKRES) zapewnia łatwe do zrozumienia graficzne przedstawienie każdego etapu ładowania w odniesieniu do napięcia akumulatora i prądu ładowania.
Zaznaczono tu również aktywny etap ładowania wraz z krótkim wyjaśnieniem.

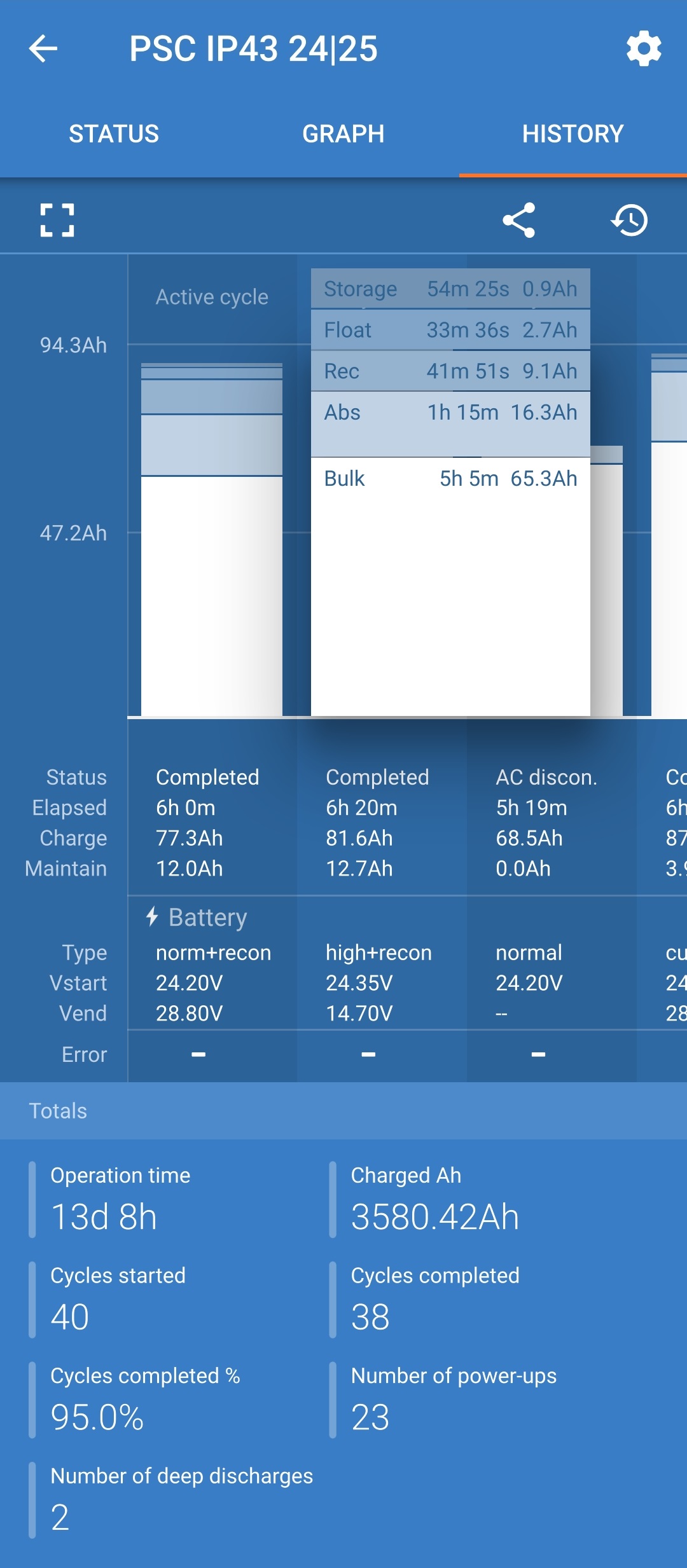

7.2.3. Ekran historii
Ekran HISTORY (HISTORIA) jest bardzo przydatnym źródłem informacji, ponieważ zawiera historyczne dane dotyczące użytkowania ładowarki oraz szczegółową statystykę z ostatnich 40 cykli ładowania (nawet jeśli cykl ładowania jest zakończony tylko częściowo).

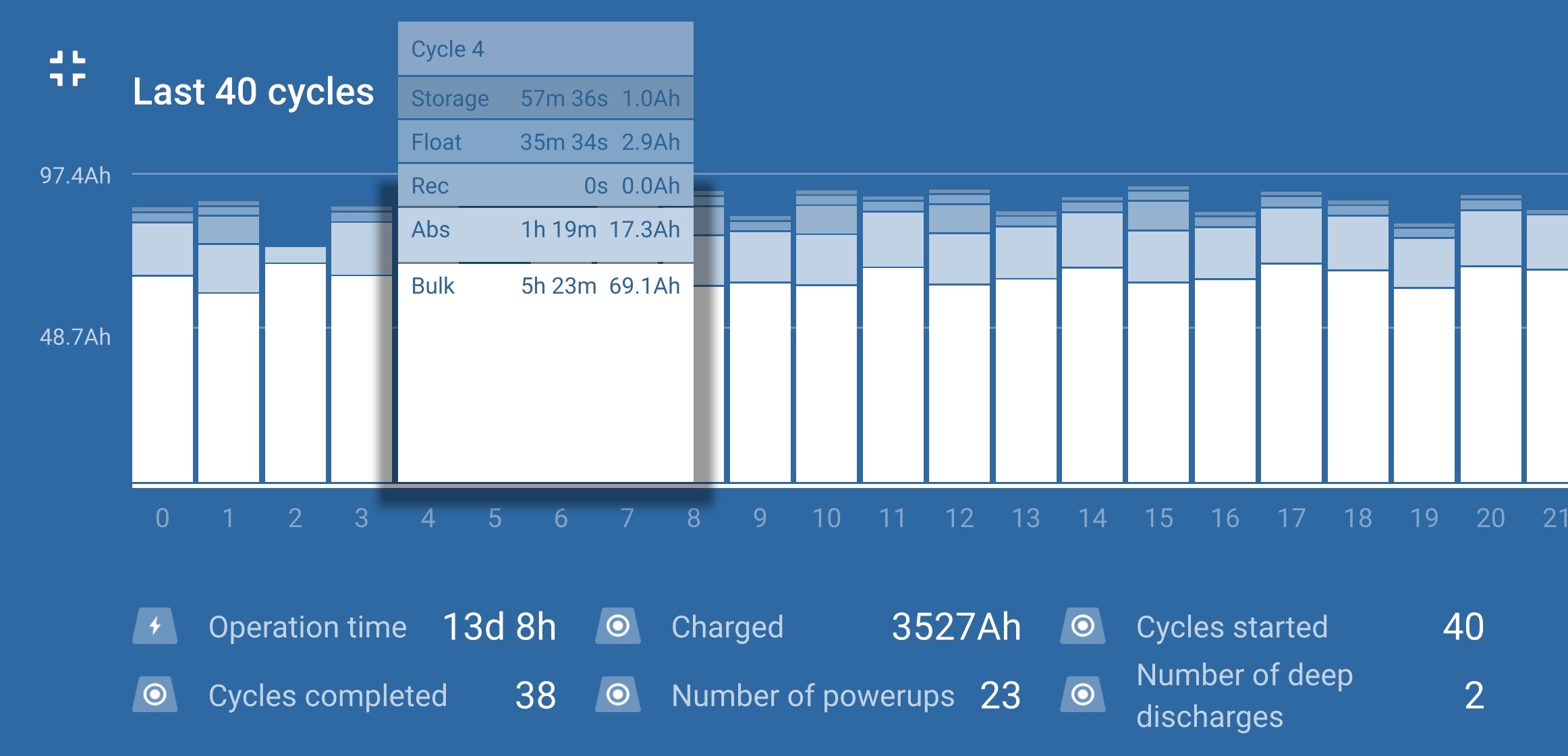

Po wybraniu widoku pełnoekranowego dane są wyświetlane w widoku poziomym, dzięki czemu widoczne są dane ze znacznie większej ilości dni.
Statystyka cykli ładowania
Przegląd cykli
Rozszerzalny wykres słupkowy pokazujący czas każdego etapu ładowania i dostarczony ładunek (w Ah) podczas każdego etapu ładowania
Stan
Potwierdza, czy cykl ładowania został pomyślnie zakończony lub czy został zakończony wcześniej/przerwany z jakiegoś powodu, w tym z powodu/przyczyny
Upływ czasu
Czas, który minął/całkowity czas cyklu ładowania
Naładuj.
Całkowity ładunek dostarczony podczas etapów ładowania (stałoprądowego i absorpcji)
Podtrzymanie
Całkowita ładunek dostarczony podczas etapów utrzymania ładunku (konserwacyjnego, składowania i odświeżania)
Rodzaj
Użyty tryb cyklu ładowania; albo „Wbudowane ustawienie wstępne”, albo niestandardowa konfiguracja „Zdefiniowana przez użytkownika”
Vstart
Napięcie akumulatora w chwili rozpoczęcia ładowania
Vend
Napięcie akumulatora w chwili zakończenia ładowania (zakończenia etapu ładowania absorpcyjnego)
Błąd
Informuje, czy podczas cyklu ładowania wystąpiły błędy, w tym numer błędu i jego opis
Statystyka ładowarki
Czas pracy
Całkowity czas pracy w całym okresie eksploatacji ładowarki
Załadowane Ah
Całkowity ładunek dostarczony w całym okresie eksploatacji ładowarki
Rozpoczęte cykle
Wszystkie rozpoczęte cykle ładowania w całym okresie eksploatacji ładowarki
Cykle zakończone
Wszystkie zakończone cykle ładowania w całym okresie eksploatacji ładowarki
Cykle zakończone %
Wartość procentowa zakończonych cykli ładowania w całym okresie eksploatacji ładowarki
Ilość włączeń zasilania
Ilość uruchomień ładowarki w całym okresie jej eksploatacji
Ilość głębokich rozładowań
Liczba przypadków, w których ładowarka ładowała głęboko rozładowany akumulator w całym okresie jej eksploatacji
