2. Descripción
2.1. Barcos, vehículos y otras aplicaciones autónomas
La base del Quattro-II es un inversor sinusoidal extremadamente potente, un cargador de batería y un conmutador de transferencia en una carcasa compacta.
Características importantes:
Dos entradas CA; sistema de conmutación integrado entre tensión de pantalán y del grupo generador
El inversor/cargador tiene dos entradas CA (AC-in-1 y AC-in-2) para conexión de dos fuentes de tensión independientes. Por ejemplo, dos grupos de generadores o una fuente de alimentación de la red y un grupo generador. El inversor/cargador selecciona automáticamente la entrada en la que hay tensión.
Si hay tensión en ambas entradas, el inversor/cargador selecciona la entrada AC-in-1, a la que normalmente se conecta el grupo generador.
Conmutación automática e ininterrumpida
En caso de fallo de la alimentación o cuando se apague el grupo generador, el inversor/cargador cambiará a funcionamiento de inversor y se encargará de la alimentación de los dispositivos conectados. Esta operación es tan rápida que el funcionamiento de ordenadores y otros dispositivos electrónicos no se ve interrumpido (sistema de alimentación ininterrumpida o SAI). El inversor/cargador resulta pues muy adecuado como sistema de alimentación de emergencia en aplicaciones industriales y de telecomunicaciones.
Dos salidas CA
Además de la salida ininterrumpida habitual (AC-out-1), hay una segunda salida (AC-out-2) que desconecta su carga en caso de funcionamiento con batería. Ejemplo: hay una caldera eléctrica que solo funciona con el grupo generador en marcha o con corriente de pantalán. AC-out-2 puede utilizarse de varias maneras.
Introduzca AC-out-2 en el cuadro de búsqueda de nuestra página web para consultar la información más reciente sobre nuestras aplicaciones.
Capacidad de funcionamiento trifásico
Pueden conectarse en paralelo hasta seis grupos de tres unidades. Se pueden configurar tres unidades (o tres grupos de unidades conectadas en paralelo) para salida trifásica, para proporcionar una potencia del inversor de 72 kW/90 kVA y más de 2100 A (24 V) o 1200 A (48 V) de capacidad de carga.
PowerControl – máximo uso de una potencia de CA limitada
El inversor/cargador puede suministrar una corriente de carga enorme. Esto supone una sobrecarga de la red eléctrica de CA o del generador. Por tanto, se puede establecer una corriente máxima. El inversor/cargador tiene en cuenta a otros usuarios de corriente y solo usa la corriente “sobrante” para cargar.
- La entrada AC-in-1, a la que normalmente se conecta el grupo generador, puede establecerse en un máximo fijo para que el grupo generador no se sobrecargue nunca.
- La entrada AC-in-2 también se puede configurar con un valor máximo fijo. En aplicaciones móviles (embarcaciones, vehículos), no obstante, se seleccionará un valor variable desde el panel Multi Control. De esta forma, la corriente máxima se puede adaptar a la corriente de red disponible con extrema facilidad.
PowerAssist - Uso ampliado de la corriente del generador o de la red: función “cosuministro” del inversor/cargador
Esta función lleva el principio de PowerControl a otra dimensión, permitiendo que el inversor/cargador complemente la capacidad de la fuente alternativa. Cuando se requiera un pico de potencia durante un corto periodo de tiempo, como pasa a menudo, el inversor/cargador compensará inmediatamente la posible falta de potencia del generador o la red CA con potencia de la batería. Cuando se reduzca la carga, la energía sobrante se utilizará para recargar la batería.
Relé programable
El inversor/cargador dispone de un relé programable. El relé puede programarse para distintas aplicaciones, por ejemplo, como relé de arranque para un generador.
Puertos de entrada/salida analógicos/digitales programables (Aux en 1 y Aux en 2, véase el apéndice)
El inversor/cargador dispone de dos puertos analógicos/digitales de entrada/salida.
Estos puertos pueden usarse para distintos fines. Una aplicación sería la de comunicarse con el BMS de una batería de iones de litio.
2.2. Sistemas conectados a la red y aislados combinados con FV
Transformador de corriente externo (opcional)
Cuando se usa en una topología paralela a la red, el transformador de corriente interna no puede medir la corriente que sale de la red o que llega a la misma. En este caso, hay que usar un transformador de corriente externo. Véase el apéndice.
Cambio de frecuencia
Cuando hay inversores solares conectados a la salida de un inversor/cargador, el excedente de energía solar se utiliza para recargar las baterías. Una vez que se alcanza la tensión de absorción, la corriente de carga se reduce y el excedente de energía se devuelve a la red. Si la red no está disponible, el inversor/cargador aumentará ligeramente la frecuencia de CA para reducir la salida del inversor solar.
Monitor de baterías integrado
La solución ideal es cuando el inversor/cargador forma parte de un sistema híbrido (generador diésel, inversores/cargadores, batería acumuladora y energía alternativa). Puede configurarse el monitor de baterías integrado para arrancar y detener el generador:
Arrancar cuando se alcance un % de descarga predeterminado, y/o
arrancar (con una demora preestablecida) cuando se alcance una tensión de la batería predeterminada, y/o
arrancar (con una demora preestablecida) cuando se alcance un nivel de carga predeterminado.
Detener cuando se alcance una tensión de la batería predeterminada, o
detener (con un tiempo de demora preestablecido) una vez completada la fase de carga "bulk", y/o
detener (con una demora preestablecida) cuando se alcance un nivel de carga predeterminado.
Funcionamiento autónomo en caso de apagón
Las casas o edificios provistos de paneles solares, una micro central combinada de electricidad y calefacción u otras fuentes de energía sostenible tienen un suministro autónomo potencial de energía que puede utilizarse para alimentar equipos esenciales (bombas de calefacción central, refrigeradores, congeladores, conexiones de Internet, etc.) cuando hay fallos de alimentación. Sin embargo, el problema es que las fuentes de energía sostenible conectadas a la red se caen en cuanto falla la red. Este problema puede resolverse con un inversor/cargador y baterías: el inversor/cargador puede sustituir a la red cuando se produce un apagón. Cuando las fuentes de energía sostenible produzcan más potencia de la necesaria, el inversor/cargador utilizará el excedente para cargar las baterías; en caso de potencia insuficiente, el inversor/cargador suministrará alimentación adicional desde la batería.
Programable
Todos los valores se pueden cambiar con un ordenador y el software gratuito que se puede descargar desde nuestro sitio web www.victronenergy.com.
2.3. Cargador de batería
2.3.1. Baterías de plomo-ácido
Algoritmo de carga adaptativa de 4 etapas: carga inicial – absorción – flotación – almacenamiento
El sistema de gestión de baterías variable activado por microprocesador puede ajustarse a distintos tipos de baterías. La función variable adapta automáticamente el proceso de carga al uso de la batería.
La cantidad de carga correcta: tiempo de absorción variable
En caso de una ligera descarga de la batería, la absorción se reduce para evitar sobrecargas y una formación excesiva de gases. Después de una descarga profunda, el tiempo de absorción se amplía automáticamente para cargar la batería completamente.
Prevención de daños por un exceso de gaseado: el modo BatterySafe
Si, para cargar una batería rápidamente, se ha elegido una combinación de alta corriente de carga con una tensión de absorción alta, se evitará que se produzcan daños por exceso de gaseado limitando automáticamente el ritmo de incremento de tensión una vez se haya alcanzado la tensión de gaseado.
Menor envejecimiento y necesidad de mantenimiento cuando la batería no está en uso: el modo de almacenamiento
El modo de almacenamiento se activa cuando la batería no ha sufrido ninguna descarga en 24 horas. En el modo de almacenamiento, la tensión de flotación se reduce a 2,2 V/celda (13,2 V para una batería de 12 V) para minimizar el gaseado y la corrosión de las placas positivas. Una vez a la semana, se vuelve a subir la tensión a nivel de absorción para “ecualizar” la batería. Esta función evita la estratificación del electrolito y la sulfatación, las causas principales de fallo prematuro de las baterías.
Sonda de tensión de la batería: la tensión de carga adecuada
La pérdida de tensión debido a la resistencia del cable puede compensarse utilizando la sonda de tensión para medir la misma directamente en el bus CC o en los terminales de la batería.
Para compensación de la tensión y la temperatura de la batería
El sensor de temperatura (suministrado con el producto) sirve para reducir la tensión de carga cuando la temperatura de la batería sube. Esto es muy importante para las baterías sin mantenimiento que de otro modo se secarían por sobrecarga.
Dos salidas CC para cargar dos baterías
El terminal CC principal puede suministrar la totalidad de la corriente de salida. La segunda salida, pensada para cargar una batería de arranque, se limita a 4 A y tiene una tensión de salida ligeramente menor (modelos de 12 V y 24 V exclusivamente).
2.3.2. Batería de litio Smart de Victron
Si se usan baterías Lithium Battery Smart de Victron, use el VE.Bus BMS V2 o el Lynx Smart BMS.
2.3.3. Otras baterías de litio
Si se usan otras baterías de litio, consulte un listado de tipos de baterías compatibles con información sobre cómo instalarlas y configurarlas: https://www.victronenergy.com/live/battery_compatibility:start.
2.3.4. Más información sobre baterías y carga de baterías
Nuestro libro “Energy Unlimited” ofrece más información sobre baterías y carga de baterías y puede conseguirse gratuitamente en nuestro sitio web. Se puede descargar de: https://www.victronenergy.com/upload/documents/Book-Energy-Unlimited-EN.pdf o se puede solicitar una copia en papel en: https://www.victronenergy.es/orderbook.
Para más información sobre carga variable, le rogamos que consulte el artículo técnico: Carga variable - ¿Cómo funciona?.
2.4. ESS – Sistemas de almacenamiento de energía: devolver energía a la red
Cuando el inversor/cargador se usa con una configuración en la que revierte energía a la red eléctrica, se debe habilitar el código de red seleccionando con la herramienta VEConfigure el ajuste de país correspondiente al código de red.
Una vez configurado, se necesitará una contraseña para deshabilitar el código de cumplimiento con la red o cambiar parámetros relativos a dicho código.
Hay varios modos reactivos de PowerControl, en función del código de red:
Cos φ fijo
Cos φ como función de P
Q fija
Q como función de la tensión de entrada
 |

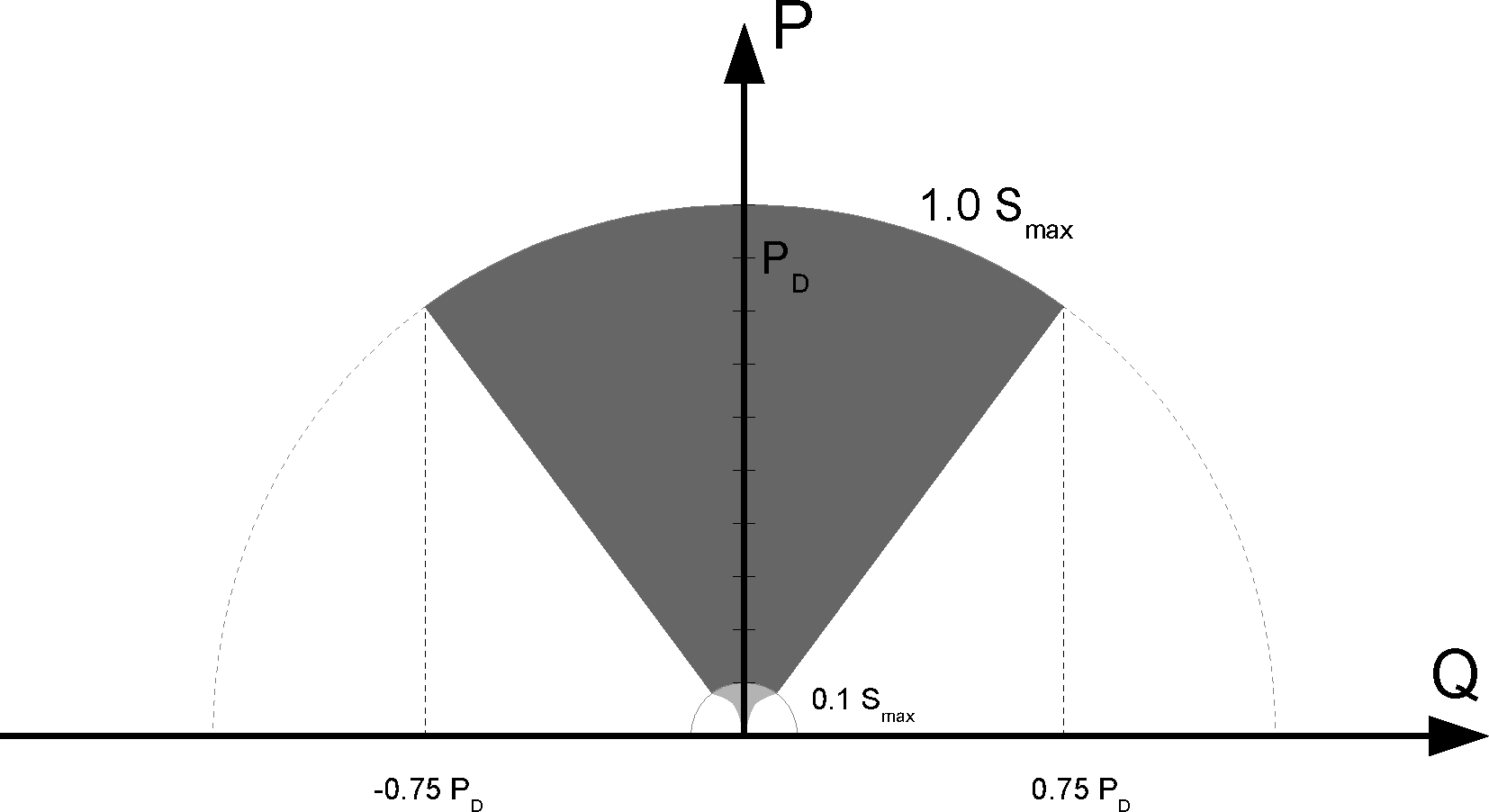

Capacidad de energía reactiva
Si el código de la red eléctrica local no es compatible con el inversor/cargador, se deberá utilizar un dispositivo de interfaz externo homologado para conectar el inversor/cargador a la red.
El inversor/cargador también puede utilizarse como inversor bidireccional funcionando en paralelo a la red, integrado en un sistema personalizado (PLC u otro) que se ocupa del bucle de control y de la medición de la red.
Nota especial sobre NRS-097 (Sudáfrica):
La impedancia máxima permitida para la red es de 0,28 Ω + j0,18 Ω
El inversor cumple el requisito de desequilibrio para varias unidades monofásicas solo si un dispositivo GX forma parte de la instalación.
Notas especiales sobre AS 4777.2 (Australia/Nueva Zelanda):
La certificación IEC62109.1 y la aprobación CEC para el uso aislado NO implican la aprobación de instalaciones interactivas con la red. Se necesita obtener otra certificación además de IEC 62109.2 y AS 4777.2.2015 antes de poder implementar sistemas interactivos con la red. Consulte en la página web del Consejo de Energía Limpia las homologaciones actuales.
DRM – Demand Response Mode (modo de respuesta a la demanda)
Si se ha seleccionado el código de red AS4777.2 en VEConfigure, la función DRM 0 está disponible en el puerto AUX1 (véase el Apéndice A).
Para permitir la conexión a la red, debe haber una resistencia de entre 5 kOhm y 16 kOhm entre las terminales del puerto AUX1 (marcadas como + y - ). El MultiPlus-II se desconectará de la red en caso de circuito abierto o cortocircuito entre los terminales del puerto AUX1. La máxima tensión que puede haber entre los terminales del puerto AUX1 es de 5 V.
Alternativamente, si no se necesita DRM 0, se puede deshabilitar esta función con VEConfigure.
