2. Description
2.1. Bateaux, véhicules et autres applications autonomes
La base du Quattro-II est un convertisseur sinusoïdal extrêmement puissant, un chargeur de batterie et un commutateur de transfert dans un boîtier compact.
Fonctions importantes :
Deux entrées CA, un système de permutation intégré entre la tension de quai et le générateur.
Le convertisseur/chargeur dispose de deux entrées CA (AC-in-1 et AC-in-2) afin de pouvoir raccorder deux sources de tension indépendantes. Par exemple, deux générateurs, ou une alimentation secteur et un générateur. Le convertisseur/chargeur choisira automatiquement l’entrée où une tension est présente.
S’il y a de la tension sur les deux entrées, le convertisseur/chargeur choisira l’entrée AC-in-1 à laquelle se trouve généralement connecté le générateur.
Commutation automatique et permanente
Dans le cas d’une panne d’alimentation ou lorsque le générateur est arrêté, le convertisseur/chargeur bascule en mode convertisseur et prend en charge l’alimentation des appareils connectés. Ce transfert est si rapide que le fonctionnement des ordinateurs et des autres appareils électroniques n’est pas perturbé (système d’alimentation sans interruption ou fonction onduleur). Cela fait du convertisseur/chargeur un système d’alimentation de secours parfaitement adapté aux applications industrielles et de télécommunications.
Deux Sorties CA
En plus de la sortie sans interruption habituelle (AC-out-1), une sortie auxiliaire (AC-out-2) est disponible et elle déconnecte sa charge en cas de fonctionnement de la batterie. Exemple : une chaudière électrique ne pouvant fonctionner que si le générateur est en marche ou si une puissance de quai est disponible. Il y a plusieurs applications pour la sortie AC-out-2.
Veuillez saisir « AC-out-2 » dans la case de recherche sur notre site Web, et trouvez l'information la plus récente concernant d'autres applications.
Configuration triphasée
Jusqu’à 6 séries de trois unités peuvent être raccordées en parallèle. Trois unités (ou trois ensembles d’unités raccordées en parallèle) peuvent être configurées pour une sortie triphasée afin de fournir une puissance de convertisseur de 72 kW/90 kVA et une capacité de charge de plus de 2100 A (24 V) ou 1200 A (48 V).
PowerControl – Utilisation maximale de la puissance CA limitée
Le convertisseur/chargeur peut fournir une puissance de charge énorme. Cela implique une demande importante d'énergie en provenance du secteur CA ou du générateur. Cependant, une puissance maximale peut être définie. Le convertisseur/chargeur prend alors en compte les autres utilisateurs et se sert uniquement de « l'excédent » pour la recharge des batteries.
- Il est possible de configurer un niveau maximal sur l'entrée AC-in-1 à laquelle est généralement connecté un générateur : ainsi ce dernier n'est jamais surchargé.
- Il est également possible de configurer un niveau maximal pour l'entrée AC-in-2. Cependant, pour les applications mobiles (bateaux, véhicules), un paramétrage variable du tableau de commande Multi Control sera généralement choisi. Ainsi, le courant maximal pourra s'adapter très simplement au courant de quai disponible.
PowerAssist – Utilisation étendue de votre générateur et de votre courant de quai : fonction de « co-alimentation » du convertisseur/chargeur
Cette caractéristique élève le principe de PowerControl à une dimension supérieure en permettant au convertisseur/chargeur de compléter la capacité de la source alternative. Lorsque la puissance de crête n’est souvent requise que pendant une période limitée, le convertisseur/chargeur s’assurera qu’une alimentation secteur ou un générateur CA insuffisant est immédiatement compensé par l’alimentation de la batterie. Et lorsque la demande diminuera, l’excédent de puissance sera utilisé pour recharger les batteries.
Relais programmable
Le convertisseur/chargeur est équipé d’un relais programmable. Ce relais peut être programmé pour différentes applications, comme par exemple en tant que relais de démarrage d’un générateur.
Ports d’entrée/sortie analogique/numérique programmables (Aux-in-1 et Aux-in-2, consultez l’annexe)
Le convertisseur/chargeur est équipé de deux ports d’entrée/sortie analogique/numérique.
Ces ports peuvent être utilisés de différentes manières. Une application possible consiste à communiquer avec le BMS d'une batterie au lithium-Ion.
2.2. Systèmes en ligne ou hors ligne associés à un champ PV
Transformateur de courant externe (en option)
Lorsqu'il est utilisé dans une topologie parallèle au réseau, le transformateur de courant interne ne peut mesurer le courant allant ou venant du secteur. Dans ce cas, un transformateur de courant externe doit être utilisé. Voir l’annexe.
Déplacement de fréquence
Lorsque les convertisseurs solaires sont connectés à la sortie CA du convertisseur/chargeur, l’énergie solaire excédentaire est utilisée pour recharger les batteries. Dès que la tension d’absorption est atteinte, le courant de charge se réduit et l’excédent est renvoyé dans le secteur. Si le secteur n’est pas disponible, le produit augmentera légèrement la fréquence CA pour réduire la puissance du convertisseur solaire.
Moniteur de batterie intégré
La solution idéale est que le convertisseur/chargeur fasse partie d’un système hybride (générateur diésel, convertisseurs/chargeurs, accumulateur, et énergie alternative). Le contrôleur de batterie intégré peut être configuré pour démarrer ou arrêter le générateur :
Démarrer à un niveau de décharge préconfiguré de %, et/ou
Démarrer (avec un retard préconfiguré) à une tension de batterie préconfigurée, et/ou
Démarrer (avec un retard préconfiguré) à un niveau de charge préconfiguré.
Arrêter à une tension de batterie préconfigurée, ou
Arrêter (avec un retard préconfiguré) après l'achèvement de la phase de charge Bulk, et/ou
Arrêter (avec un retard préconfiguré) à un niveau de charge préconfiguré.
Fonctionnement autonome en cas de défaillance du réseau
Les maisons ou les bâtiments équipés de panneaux solaires, ou d’une microcentrale énergétique pour l’électricité et le chauffage, ou bien d’autres sources d’énergie durable, disposent ainsi d’une puissance électrique autonome qui peut être utilisée pour les équipements indispensables (pompes de chauffage central, réfrigérateurs, congélateurs, connexions Internet, etc.) en cas de panne de courant. Cependant, un problème subsiste : ces sources d’énergie durable connectées au réseau sont coupées dès que celui-ci tombe en panne. L’utilisation d’un convertisseur/chargeur et de batteries peut résoudre ce problème : le convertisseur/chargeur peut remplacer le réseau pendant une panne de courant. Lorsque les sources d’énergie durable produisent plus de puissance qu’il n’en faut, le convertisseur/chargeur utilise l’excédent pour charger les batteries ; et dans le cas d’une panne de courant, il se servira de ces dernières pour fournir une puissance supplémentaire.
Programmable
Tous les réglages peuvent être modifiés grâce à un PC et un logiciel gratuit, disponible en téléchargement sur notre site web www.victronenergy.com
2.3. Chargeur de batterie
2.3.1. Batteries au plomb
Algorithme de charge adaptative à 4 étapes : « Bulk » – « Absorption » - « Float » – « Stockage »
Le système de gestion de batterie adaptative contrôlé par microprocesseur peut être réglé pour divers types de batteries. La fonction « adaptative » adapte automatiquement le processus de charge à l'utilisation de la batterie.
La quantité correcte de charge : durée d'absorption variable
Dans le cas d'un léger déchargement de batterie, l'absorption est maintenue réduite afin d'empêcher une surcharge et une formation de gaz excessive. Après un déchargement important, le temps d'absorption est automatiquement rallongé afin de charger complètement la batterie.
Prévention des détériorations dues au gazage : le mode BatterySafe
Si, pour recharger rapidement une batterie, un courant de charge élevé est associé à une tension d'absorption élevée, la détérioration due à un gazage excessif sera évitée en limitant automatiquement la progression de la tension dès que la tension de gazage aura été atteinte.
Moins d'entretien et de vieillissement quand la batterie n'est pas utilisée : le mode stockage
Le mode stockage se déclenche lorsque la batterie n'a pas été sollicitée pendant 24 heures. En mode stockage, la tension float est réduite à 2,2 V/cellule (13,2 V pour une batterie de 12 V) pour minimiser le gazage et la corrosion des plaques positives. Une fois par semaine, la tension est relevée au niveau d'absorption pour « égaliser » la batterie. Cette fonction empêche la stratification de l'électrolyte et la sulfatation qui sont des causes majeures de défaillances précoces d'une batterie.
Sonde de tension de batterie : la tension de charge correcte
La perte de tension due à la résistance des câbles peut être compensée en utilisant un dispositif de lecture de tension directement sur le bus CC ou sur les bornes de la batterie.
Tension de batterie et compensation de température
Fournie avec le produit, la sonde de température sert à réduire la tension de charge quand la température de la batterie augmente. Ceci est particulièrement important pour les batteries sans entretien qui pourraient se dessécher suite à une surcharge.
Deux sorties CC pour le chargement de deux batteries
La borne principale CC peut fournir la totalité du courant de sortie. La seconde sortie – prévue pour charger une batterie de démarrage – est limitée à 4 A et sa tension de sortie est légèrement inférieure (modèles de 12 et 24 V uniquement).
2.3.2. Batterie Lithium Battery Smart de Victron
Si des batteries Lithium Battery Smart de Victron sont utilisées, utilisez le BMS VE.Bus V2 ou le Lynx Smart BMS.
2.3.3. Autres batteries au lithium
Si vous utilisez d’autres batteries au lithium, suivez ce lien pour obtenir une liste des types de batteries compatibles et savoir comment les installer et les configurer https://www.victronenergy.com/live/battery_compatibility:start.
2.3.4. En savoir plus sur les batteries et la recharge des batteries
Notre livre « Energy Unlimited » donne de plus amples informations sur les batteries et la charge des batteries et est disponible gratuitement sur notre site web. Il peut être téléchargé à partir de : https://www.victronenergy.com/upload/documents/Book-Energy-Unlimited-FR.pdf, ou une copie papier peut être commandée à partir de : https://www.victronenergy.fr/orderbook
Pour davantage d’informations sur la charge adaptative, veuillez vous référer au document technique : Charge adaptative, comment ça marche.
2.4. ESS – Systèmes de stockage d’énergie : injection d’électricité dans le réseau
Lorsque le convertisseur/chargeur est utilisé dans une configuration dans laquelle il injectera de l’énergie dans le réseau, il est nécessaire d’activer la conformité du code de réseau en sélectionnant le paramètre de code de réseau correspondant au pays avec l’outil VEConfigure.
Une fois définie, un mot de passe sera nécessaire pour désactiver cette conformité au code de réseau ou pour modifier les paramètres concernant ce code.
Selon le code de réseau, il existe plusieurs modes de contrôle de la puissance réactive :
Cos fixe φ
Cos φ en fonction de P
Q fixe
Q en fonction de la tension d'entrée
 |

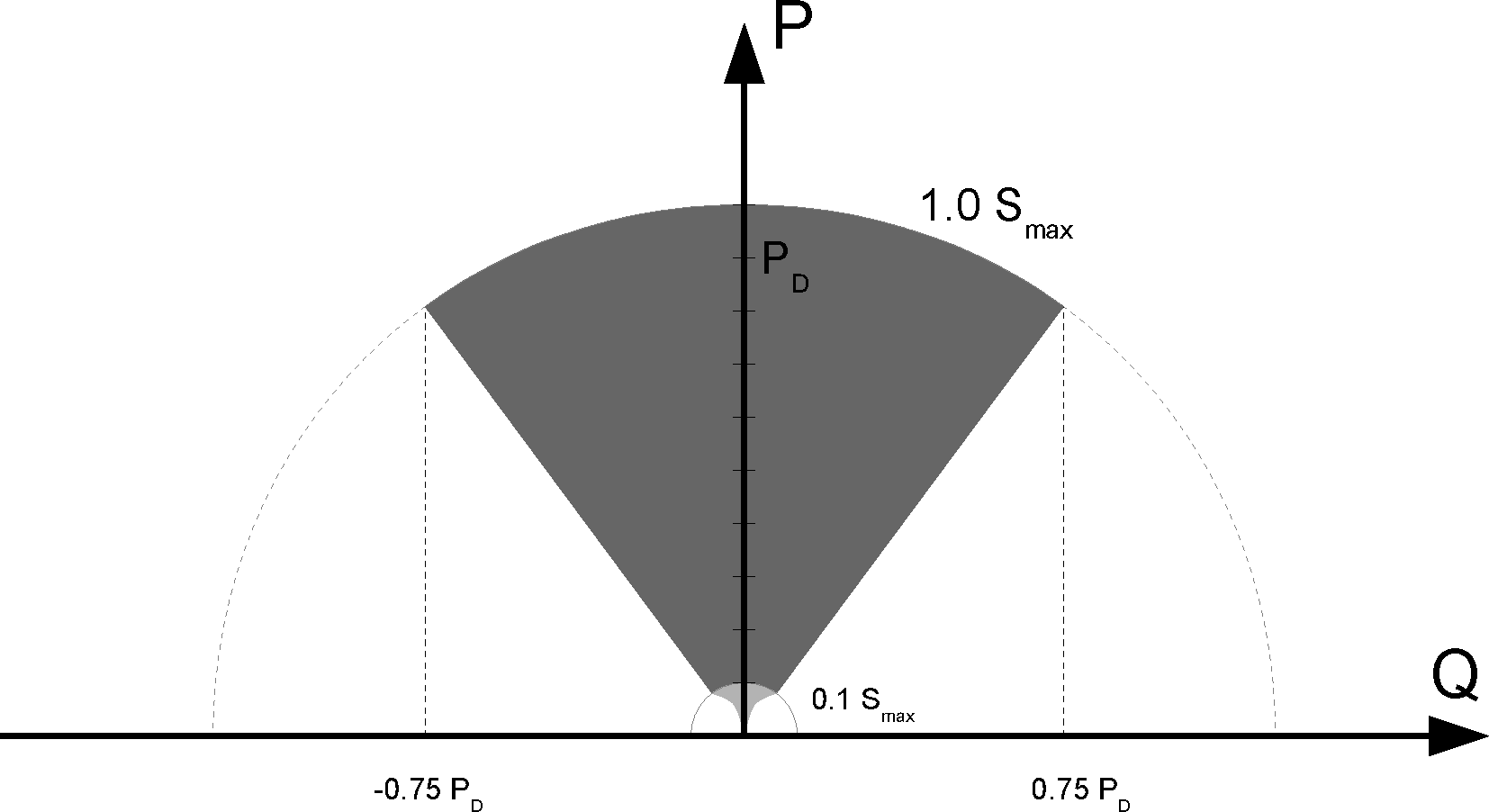

Capacité de puissance réactive
Si le code de réseau local n’est pas compatible avec le convertisseur/chargeur, un dispositif de raccordement externe certifié devra être utilisé pour raccorder le convertisseur/chargeur au réseau.
Le convertisseur/chargeur peut également être utilisé comme un convertisseur bidirectionnel fonctionnant parallèlement au réseau, intégré dans un système conçu par le client (PLC ou autre) qui prend en charge la boucle de contrôle et la mesure du réseau.
Remarques spéciales concernant NRS-097 (Afrique du Sud) :
L'impédance maximale autorisée du réseau est de 0,28 Ω + j0,18 Ω
Le convertisseur remplit l’exigence de déséquilibre pour les unités monophasées multiples uniquement lorsqu’un dispositif GX fait partie de l’installation.
Notes spéciales concernant AS 4777.2 (Australie/Nouvelle-Zélande) :
Le fait de disposer de la certification IEC62109.1 et de l'approbation CEC pour une utilisation hors réseau n'entraîne PAS l'approbation pour les installations interagissant avec le réseau. Des certifications supplémentaires à l'IEC 62109.2 et à l'AS 4777.2.2015 sont nécessaires avant de pouvoir mettre en place des systèmes interagissant avec le réseau. Veuillez vérifier le site Web du « Clean Energy Council » (Conseil de l'énergie verte de l'Australie) pour connaître les approbations actuelles
DRM – Mode Réponse à la demande
Lorsque le code de réseau AS4777.2 a été sélectionné dans VEConfigure, la fonctionnalité DRM-0 est disponible sur le port « AUX 1 » (voir Annexe A)
Pour permettre la connexion au réseau, une résistance d'entre 5 kOhm et 16 kOhm doit être présente entre les bornes du port « AUX 1 » (signalées par un + et -). Le MultiPlus-II se déconnectera du réseau en cas de circuit ouvert ou de court-circuit entre les bornes du port « AUX 1 ». La tension maximale qui peut se trouver sur les bornes du port « AUX 1 » est de 5 V.
Sinon, si la fonction DRM 0 n'est pas requise, elle peut être désactivée avec VEConfigure.
