Quattro-II 230V

2. Opis

W tym rozdziale:

2.1. Łodzie, pojazdy i inne samodzielne zastosowania

Podstawą urządzenia Quattro-II jest wyjątkowo mocny falownik, ładowarka akumulatorów oraz przełącznik transferowy w kompaktowej obudowie.

Istotne funkcje:

Dwa wejścia prądu przemiennego; wbudowany układ przełączania pomiędzy zasilaniem nabrzeżnym a agregatem prądotwórczym

Falownik/ładowarka jest wyposażony w dwa wejścia prądu przemiennego (AC-in-1 i AC-in-2) do podłączania dwóch niezależnych źródeł zasilania. Mogą to być np. dwa agregaty prądotwórcze lub zasilanie sieciowe i agregat. Falownik/ładowarka automatycznie wybiera wejście, w którym jest obecne napięcie.

Jeżeli napięcie jest obecne w obu wejściach, falownik/ładowarka wybiera wejście AC-in-1, do którego zazwyczaj podłączany jest agregat prądotwórczy.

Automatyczne i bezprzerwowe przełączanie

W przypadku awarii zasilania lub wyłączenia agregatu prądotwórczego falownik/ładowarka przejmie funkcję falownika i zapewni zasilanie podłączonych urządzeń. Odbywa się to tak szybko, że nie zakłóca pracy komputerów ani innych urządzeń elektronicznych (funkcja UPS). Dzięki temu falownik/ładowarka świetnie sprawdza się jako system zasilania awaryjnego w instalacjach przemysłowych i telekomunikacyjnych.

Dwa wyjścia prądu przemiennego

Oprócz zwykłego wyjścia zasilania bezprzerwowego (AC-out-1) dostępne jest wyjście dodatkowe (AC-out-2), które jest odłączane w przypadku pracy na zasilaniu z akumulatora. Przykład: elektryczny podgrzewacz wody, który może działać wyłącznie wtedy, kiedy działa agregat prądotwórczy lub dostępne jest zasilanie nabrzeżne. Istnieje kilka zastosowań dla AC-out-2.

Wprowadź „AC-out-2” w polu wyszukiwania na naszej stronie internetowej i znajdź najnowsze informacje na temat innych zastosowań.

Możliwość pracy w trzech fazach

W układzie równoległym można połączyć nawet 6 zestawów po trzy urządzenia. Trzy urządzenia (lub trzy zestawy urządzeń połączonych równolegle) można skonfigurować jako wyjście trójfazowe, dzięki czemu zyskuje się moc falownika 72 kW / 90 kVA i zdolność ładowania na poziomie ponad 2100 A (24 V) lub 1200 A (48 V).

PowerControl – maksymalne wykorzystanie ograniczonego prądu z zasilania prądem przemiennym

Falownik/ładowarka może zapewnić wysoki prąd ładowania. Oznacza to duże obciążenie sieci prądu przemiennego lub generatora. Dlatego przewidziano możliwość ustawienia maksymalnego natężenia prądu. W takim przypadku falownik/ładowarka uwzględnia inne odbiorniki zasilania i do ładowania wykorzystuje jedynie „nadwyżkę” prądu.

- Dla wejścia AC-in-1, do którego zazwyczaj podłączany jest agregat prądotwórczy, można ustawić ustaloną wartość maksymalną, tak aby nigdy nie doszło do przeciążenia agregatu prądotwórczego.

- Ustaloną wartość maksymalną można również ustawić dla wejścia AC-in-2. Jednakże w zastosowaniach mobilnych (statki, pojazdy) zazwyczaj wybierane jest ustawienie zmienne za pomocą panelu Multi Control. W ten sposób maksymalne natężenie prądu można w bardzo prosty sposób dostosować do dostępnego natężenia prądu z zasilania nabrzeżnego.

PowerAssist – Przedłużone użytkowanie generatora lub zasilania brzegowego: funkcja „wspólnego zasilania” falownika/ładowarki

Funkcja ta przenosi zasadę PowerControl na inny poziom, gdyż dzięki niej falownik/ładowarka uzupełnia wydajność alternatywnego źródła zasilania. Ponieważ moc szczytowa często jest wymagana jedynie przez ograniczony czas, falownik/ładowarka zapewnia natychmiastową kompensację niewystarczającej mocy zasilania z sieci prądu przemiennego lub generatora prądem z akumulatora. Gdy obciążenie spada, nadmiarowa moc jest wykorzystywana do ładowania akumulatora.

Przekaźnik programowalny

Falownik/ładowarka wyposażony jest w programowalny przekaźnik. Przekaźnik można zaprogramować na potrzeby różnych zastosowań, np. jako przekaźnik rozrusznika generatora.

Programowalne gniazda wejść/wyjść analogowych/cyfrowych (Wejście Aux in 1 i Wejście Aux in 2, patrz załącznik)

Falownik/ładowarka wyposażony jest w 2 gniazda wejść/wyjść analogowych/cyfrowych.

Gniazda te można wykorzystywać do różnych celów. Jednym z możliwych zastosowań jest komunikacja z układem BMS akumulatora litowo-jonowego.

2.2. Systemy on-grid i off-grid połączone z PV

Zewnętrzny przekładnik prądowy (opcjonalny)

W przypadku zastosowania w topologii sieć-równoległa, wewnętrzny przekładnik prądowy nie może mierzyć prądu do lub z sieci. W takim przypadku należy zastosować zewnętrzny przekładnik prądowy. Patrz załącznik.

Przesuw częstotliwości

Jeżeli do wyjścia falownika/ładowarki podłączone są falowniki solarne, nadmiar energii słonecznej jest wykorzystywany do ładowania akumulatorów. Po osiągnięciu napięcia absorpcji prąd ładowania zmniejszy się, a nadmiar energii zostanie oddany do sieci. Jeśli sieć nie jest dostępna, falownik/ładowarka nieznacznie zwiększy częstotliwość prądu przemiennego, aby zmniejszyć moc wyjściową falownika solarnego.

Wbudowany monitor akumulatorów (opcjonalny)

Idealne rozwiązanie, jeśli falownik/ładowarka stanowi część układu hybrydowego (generator z silnikiem wysokoprężnym, falownik/ładowarki, akumulator magazynujący i alternatywne źródło energii). Wbudowany monitor akumulatorów można skonfigurować w taki sposób, aby uruchamiał i wyłączał generator:

  • uruchomienie w przypadku określonego procentowego rozładowania,

  • uruchomienie (z określonym opóźnieniem czasowym) przy określonym napięciu akumulatora,

  • uruchomienie (z określonym opóźnieniem czasowym) przy określonym poziomie obciążenia,

  • zatrzymanie przy określonym napięciu akumulatora,

  • zatrzymanie (z określonym opóźnieniem czasowym) po zakończeniu fazy ładowania stałoprądowego, i/lub

  • zatrzymanie (z określonym opóźnieniem czasowym) przy określonym poziomie obciążenia.

Niezależne działanie w przypadku awarii sieci elektrycznej

Domy lub budynki z panelami fotowoltaicznymi lub łączonymi mikro-elektrociepłowniami, lub wykorzystujące inne źródła energii odnawialnej mają potencjał niezależnego zasilania, które w przypadku awarii sieci elektroenergetycznej można wykorzystywać do zasilania najważniejszych urządzeń (pomp centralnego ogrzewania, lodówek, zamrażarek, routerów internetowych, itp.). Problemem jednak jest fakt, że podłączone do sieci źródła energii odnawialnych wyłączają się w chwili awarii sieci. Falownik/ładowarka i akumulatory umożliwiają rozwiązanie tego problemu: falownik/ładowarka może zastąpić sieć elektroenergetyczną w przypadku awarii zasilania. Kiedy źródła energii odnawialnej generują moc większą od zapotrzebowania, falownik/ładowarka wykorzystuje jej nadmiar do ładowania akumulatorów. W przypadku krótkotrwałej awarii falownik/ładowarka zapewni dodatkowe zasilanie z akumulatora.

Programowane

Wszystkie ustawienia można zmieniać za pomocą komputera i bezpłatnego oprogramowania, które można pobrać z naszej witryny internetowej www.victronenergy.com

2.3. Ładowarka akumulatorowa

2.3.1. Akumulatory kwasowo-ołowiowe

Inteligentny 4-etapowy algorytm ładowania: „bulk” – „absorption” – „float” – „storage”

Mikroprocesorowy system adaptacyjnego zarządzania stanem akumulatora można dostosować do różnych typów akumulatorów. Funkcja adaptacji automatycznie dostosowuje proces ładowania do sposobu użytkowania akumulatora.

Właściwa ilość prądu: zmienny czas absorpcji

W przypadku nieznacznego rozładowania akumulatora absorpcja trwa krótko, aby zapobiec przeładowaniu i wytwarzaniu nadmiernej ilości gazu. Po głębokim rozładowaniu czas absorpcji jest automatycznie wydłużany w celu pełnego naładowania akumulatora.

Zapobieganie uszkodzeniom wskutek nadmiernego wydzielania gazu: tryb BatterySafe

Jeżeli w celu szybkiego naładowania akumulatora wybrano wysoki prąd ładowania w połączeniu z wysokim napięciem absorpcji, to dzięki automatycznemu ograniczeniu tempa wzrostu napięcia od chwili osiągnięcia napięcia, przy którym wydziela się gaz, nie dojdzie do uszkodzenia wskutek nadmiernego wydzielania gazu.

Mniej czynności obsługowych i wolniejsze starzenie, gdy akumulator nie jest użytkowany: tryb Składowania

Tryb składowania włącza się w sytuacji, gdy akumulator nie zostanie poddany rozładowaniu przez 24 godziny. W trybie przechowywania napięcie ładowania płynnego (float) jest ograniczone do 2,2 V na ogniwo (13,2 V dla akumulatora 12 V) w celu ograniczenia wydzielania gazu oraz korozji biegunów dodatnich. Raz w tygodniu napięcie zostaje ponownie podniesione do poziomu absorpcji, by „zrównoważyć” akumulator. Funkcja ta zapobiega uwarstwieniu elektrolitu i zasiarczeniu, które są głównymi przyczynami przedwczesnego uszkodzenia akumulatora.

Wykrywanie napięcia akumulatora: prawidłowe napięcie ładowania

Straty napięcia wskutek oporu przewodów można skompensować za pomocą funkcji Voltage Sense (pomiar napięcia), która mierzy napięcie bezpośrednio na szynie prądu stałego lub na zaciskach akumulatora.

Do kompensacji napięcia i temperatury akumulatora

Czujnik temperatury (dostarczany wraz z urządzeniem) ma za zadanie ograniczać napięcie ładowania, kiedy wzrośnie temperatura akumulatora. Jest to szczególnie ważne w przypadku akumulatorów bezobsługowych, które w przeciwnym razie wyschłyby z powodu przeładowania.

Dwa wyjścia prądu stałego do ładowania dwóch akumulatorów

Główny zacisk prądu stałego może dostarczać pełny prąd wyjściowy. Drugie wyjście, przeznaczone do ładowania akumulatora rozruchowego, jest ograniczone do 4 A i ma nieco niższe napięcie wyjściowe (Jedynie modele 12 V i 24 V).

2.3.2. Akumulator Victron Lithium Battery Smart

W przypadku zastosowania akumulatorów Victron Lithium Battery Smart należy użyć VE.Bus BMS V2 lub Lynx Smart BMS.

2.3.3. Inne akumulatory litowe

Jeśli używane są inne baterie litowe, skorzystaj z tego linku, aby uzyskać listę kompatybilnych typów baterii oraz dowiedzieć się, jak je zainstalować i skonfigurować: https://www.victronenergy.com/live/battery_compatibility:start.

2.3.4. Więcej o akumulatorach i ich ładowaniu

Dalsze informacje o akumulatorach i ich ładowaniu można znaleźć w naszej książce „Energy Unlimited”. Jest ona dostępna za darmo na naszej witrynie internetowej. Książkę można pobrać z naszej witryny internetowej https://www.victronenergy.com/upload/documents/Book-Energy-Unlimited-EN.pdf, lub zamówić w wersji papierowej na stronie: https://www.victronenergy.pl/orderbook

Aby uzyskać więcej informacji o ładowaniu adaptacyjnym, należy zapoznać się z dokumentacją techniczną: Ładowanie adaptacyjne – jak to działa..

2.4. ESS – systemy magazynowania energii: wprowadzanie energii z powrotem do sieci

Jeśli falownik/ładowarka pracuje w konfiguracji, w której będzie zwracać energię do sieci, trzeba włączyć zapewnienie zgodności kodu sieci poprzez wybór ustawienia odpowiedniego krajowego kodu sieci w narzędziu VEConfigure.

Po ustanowieniu hasła będzie ono wymagane do wyłączenia zapewnienia zgodności kodu sieci oraz do zmiany związanych z nim parametrów.

W zależności od kodu sieci istnieje kilka trybów sterowania mocą bierną:

  • Stałe cos φ

  • Cos φ jako funkcja P

  • Stałe Q

  • Q jako funkcja napięcia wejściowego

reactive.pdf

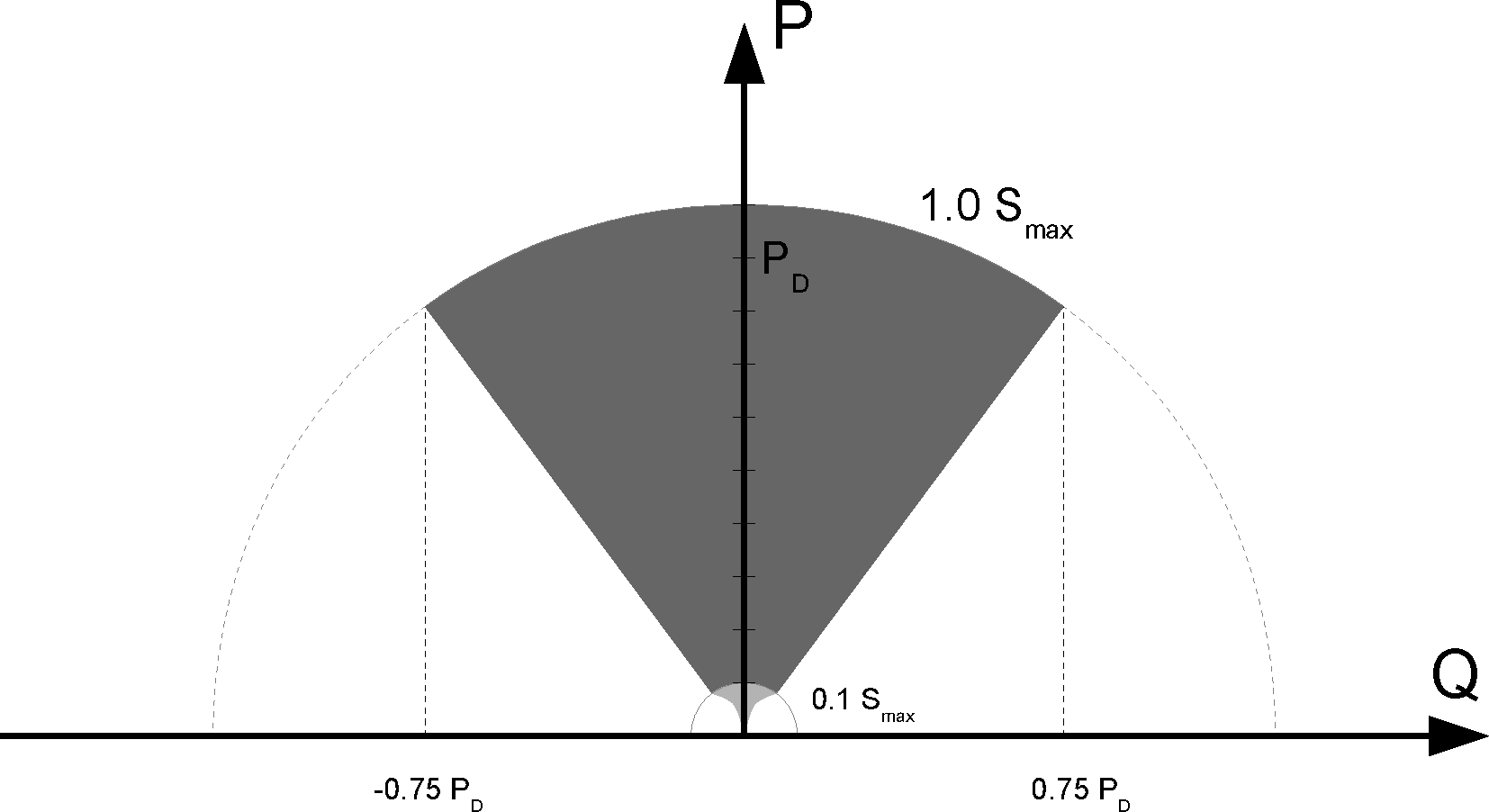

Zdolność do wytwarzania mocy biernej

Jeśli kod sieci lokalnej nie jest obsługiwany przez falownik/ładowarkę, w celu podłączenia falownika/ładowarki do sieci należy użyć zewnętrznego certyfikowanego interfejsu.

Falownik/ładowarkę można również wykorzystać jako dwukierunkowy falownik pracujący równolegle do sieci, zintegrowany z zaprojektowanym przez klienta systemem (PLC lub innym), który zajmuje się pętlą sterowania i pomiarami sieci.

Uwagi specjalne dotycząca NRS-097 (Republika Południowej Afryki):

  1. Maksymalna dopuszczalna impedancja sieci wynosi 0,28 Ω + j0,18 Ω

  2. Falownik spełnia wymóg niewyważenia w przypadku kilku urządzeń jednofazowych tylko wtedy, gdy częścią instalacji jest urządzenie GX.

Uwagi specjalne dotycząca AS 4777.2 (Australia/Nowa Zelandia):

  1. Certyfikat IEC62109.1 i aprobata CEC dla zastosowań poza siecią NIE oznaczają aprobaty dla instalacji interaktywnych z siecią. Przed wdrożeniem systemów interaktywnych z siecią konieczne są dodatkowe certyfikacje IEC 62109.2 i AS 4777.2.2015. Aktualne aprobaty można znaleźć w witrynie internetowej Clean Energy Council.

  2. DRM – Tryb Reakcji na Popyt

    Po wybraniu w programie VEconfigure kodu siatki AS4777.2 na porcie AUX1 dostępna jest funkcja DRM 0 (patrz załącznik A)

    Aby umożliwić podłączenie do sieci, pomiędzy zaciskami portu AUX1 (oznaczonymi + i - ) musi występować rezystancja o wartości od 5 kOhm do 16 kOhm. Urządzenie MultiPlus-II odłączy się od sieci w przypadku wystąpienia otwartego obwodu lub zwarcia pomiędzy zaciskami portu AUX1. Maksymalne napięcie, jakie może występować pomiędzy zaciskami portu AUX1 wynosi 5 V.

    Alternatywnie, jeśli DRM 0 nie jest wymagane, można wyłączyć tę funkcjonalność za pomocą VEConfigure.
