3. Controle en aanpassing

In deze sectie:

Wanneer de acculader correct is geïnstalleerd, moet de acculader zo zijn ingesteld dat deze geschikt is voor de aangesloten accu.

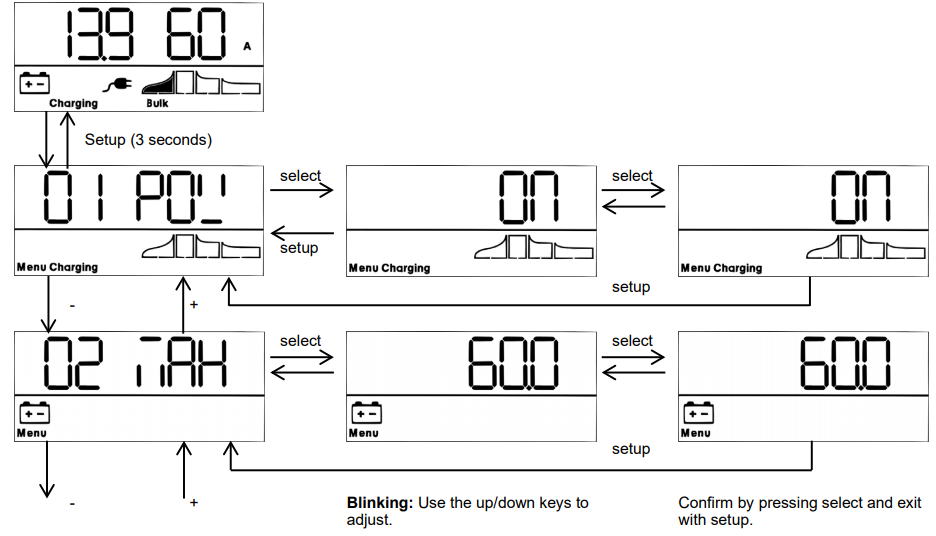

Om de acculader in te stellen, schakelt u de netstroom in en gaat u naar het instellingenmenu door drie seconden op “SETUP” te drukken.

De acculader gaat in een standby-modus (er wordt geen stroom op de accu-aansluitklemmen toegepast) en de gebruiker kan het apparaat dienovereenkomstig instellen.

Zie de volgende tabel voor alle mogelijke aanpassingen.

3.1. Monitormenu

Het monitormenu is zichtbaar wanneer de acculader wordt ingeschakeld.

De volgende tabel toont de opeenvolgende regels wanneer u door het menu scrolt met de omhoog- en omlaagtoetsen:

Weergegeven informatie

Pictogrammen

Segmenten

Eenheden

Accuspanning/-stroom

14

0

Accuspanning

14.40

Acculaadstroom

60.00

Accutemperatuur ^*1

25,0, —, Err

°C/°F

Netstroom

1C

3.6

Accuspanning uit 1^*2

1

14.4

Acculaadstroom uit 1^*2

1

60.0

Accuspanning uit 2^*2

2

14.4

Acculaadstroom uit 2^*2

2

60.0

Accuspanning uit 3^*2

3

14.4

Acculaadstroom uit 3^*2

3

60.0

Waarschuwingsbericht ^{*3 *4}

1 nF

65

Foutbericht ^{*3 *4}

Err

2

BMS-werking ^*3

BMS

^*1 Er wordt een geldige temperatuur getoond. “—” betekent geen sensorinformatie en “Err” betekent ongeldige sensorgegevens.

^*2 Het nummer van het uitgangskanaal wordt in het eerste segment getoond; alleen zichtbaar in een model met drie uitgangen.

^*3 Deze items zijn alleen zichtbaar als ze relevant zijn.

^*4 Na een korte vertraging wordt een scrollbare tekst getoond met de foutbeschrijving.

Met de omhoog- en omlaagtoetsen kan de gebruiker door het monitormenu scrollen.

Als u gedurende drie seconden de omhoog- of omlaagtoets ingedrukt houdt, wordt de automatische scrollmodus gestart: alle items van de monitormenu worden gedurende 5 seconden weergegeven.

De automatische scrollmodus kan worden afgesloten door één keer op omhoog of omlaag te drukken.

3.2. Instellingenmenu

Het instellingenmenu kan worden geopend door gedurende drie seconden op “SETUP” te drukken.

Scrollbare tekst

Pictogrammen

Segmenten

Eenheden

Functie of parameter

01 POWER ON OFF

Aan, UIT

Aan/uit-schakelaar

02 MAXIMUM CHARGE CURRENT

1.0-60.0

Maximale laadstroom

03 SYSTEM VOLTAGE

12

Systeemspanning (alleen-lezen)

04 CHARGE ALGORITHM

1, 2-9

Type

Laadalgoritme

05 ABSORPTION VOLTAGE

8.0-14.4-15.9

Absorptievermogen

06 FLOAT VOLTAGE

8.0-14.4-15.9

Druppellaadspanning

08 EQUALIZATION VOLTAGE

8.0-15.915.9

Egalisatiespanning

09 AUTOMATIC EQUALIZATION

OFF, AUTO

Automatische egalisatie

10 MANUAL EQUALIZATION

START

Handmatige egalisatie

11 RELAY MODE

rel.

08

Relaisfunctie

12 RELAY LOW VOLTAGE

Lb8,0-11,6-17,4

Alarm bij lage accuspanning instellen

13 RELAY CLEAR LOW VOLTAGE

Lbc8,0-12,0-17,4

Alarm bij lage accuspanning wissen

14 RELAY HIGH VOLTAGE

Hb8,0-17,1-17,4

Alarm voor hoge accuspanning instellen

15 RELAY CLEAR HIGH VOLTAGE

Hbc8.0-16,7-17,4

Alarm bij hoge accuspanning wissen

18 RELAY MINIMUM CLOSED TIME

RMC

0-500

Relais minimale tijd gesloten (minuten)

19 ADAPTIVE MODE

ja, nee

Adaptieve modus

20 TEMPERATURE COMPENSATION

-3.0-2.7-0.0

°C mV

Accutemperatuurcompensatie per cel

22 BULK TIME PROTECTION

OFF10

Bulktijdbeveiliging

23 MAXIMUM ABSORPTION TIME

1.0-8.024.0

Absorptietijd

24 STORAGE MODE

Aan, UIT

Opslagmodus

25 MAXIMUM FLOAT TIME

4.0-8.0-24.0

Maximale druppellaadtijd

26 REPEATED ABSORPTION TIME

0.5-1.0-24.0

Herhaalde absorptietijd

27 REPEATED ABSORPTION TIME INTERVAL

0.5-7.0-45

Dag

Herhaalde absorptieperiode

28 LOW TEMPERATURE LEVEL

10.0-5.0-10.0

°C

Lagere laadstroom onder deze temperatuur (voor item 29)

29 LOW TEMPERATURE CHARGE CURRENT

0.0-60.0

Max. laadstroom onder de lage temperatuurdrempel (item 28)

30 WATCH

UIT, AAN

Toezichtfunctie (opstarten in opslag als accuspanning >13 V)

31 BMS PRESENT

BMS

ja, nee

BMS aanwezig

33 POWER SUPPLY VOLTAGE

8.0-12.0-15.9

Voedingsspanning

34 INPUT CURRENT LIMIT

`1c`	`0.0-12.0`

Ingangsstroomlimiet

49 BACKLIGHT INTENSITY

0-5-9

De intensiteit van de achtergrondverlichting

50 BACKLIGHT ALWAYS ON

UIT-Aan-Auto

Achtergrondverlichting schakelt na 60 sec. automatisch uit

51 SCROLL SPEED

1-3-5

Tekstscrollsnelheid

52 BUZZER

ja nee

Zoemer

59 CAN ADDRESS

nA

0-255

VE.Can-netwerkadres

60 CAN DEVICE INSTANCE

dl

0-255

VE.Can-apparaatinstantie

61 SOFTWARE VERSION

1.00

Softwareversie

62 RESTORE DEFAULTS

rESEt

Systeem resetten naar standaardinstellingen

64 LOCK SETUP

LOCK

ja, nee

Vergrendelinstellingen

67 TEMPERATURE UNIT

CELC, FAHR

Temperatuureenheid °C/°F

Na het openen van het instellingenmenu kan de gebruiker door het menu scrollen met de omhoog- en omlaagtoetsen.

Als een menu-item wordt ingevoerd met Select, wordt de huidige waarde wordt getoond. Met de omhoog- en omlaagtoetsen kan de gebruiker door de beschikbare modi scrollen of de waarde verhogen/verlagen.

Door nogmaals op Select te drukken wordt de waarde/item ingesteld.

Door kort op Setup te drukken gaat u terug naar het instellingenmenu.

Wanneer de installatie is voltooid, verlaat u het menu door drie seconden opnieuw op “SETUP” te drukken.

3.3. Accuselectie

Het laadalgoritme van de acculader aangepast worden aan het accutype dat op de acculader is aangesloten. In de volgende tabel worden alle vooraf gedefinieerde accutypen weergegeven die beschikbaar zijn in het keuzemenu van het laadalgoritme.

#	Omschrijving	Type eenheid	Absorptie V	Druppelladen V	Opslag V	Egalisatie Max V @% van Inom	dV/dT mV/°C
1	Gel Victron long life (OPzV) Gel exide A600 (OpzV) Gel MK	12 V	14.1	13.8	13.2	15,9 @ 6 % max 1 uur	-16
1	Gel Victron long life (OPzV) Gel exide A600 (OpzV) Gel MK	24 V	28.2	27.6	26.4	31,8 @ 6 % max 1 uur	32
2	Standaardinstelling Gel Victron diepe ontlading, Gel Exide A200 AGM Victron diepe ontlading Stationaire buisplaat (OPzS) Rolls Marine (natte accu), Rolls Solar (natte accu)	12 V	14.4	13.8	13.2	15,9 @ 6 % max 1 uur	-16
2		24 V	28.8	27.6	26.4	31,8 @ 6 % max 1 uur	-32
3	AGM-Spiraalcel Rolls AGM	12 V	14.7	13.8	13.2	15,9 @ 6 % max 1 uur	-16
3	AGM-Spiraalcel Rolls AGM	24 V	29.4	27.6	26.4	31,8 @ 6 % max 1 uur	-32
4	PzS buisvormige plaat tractieaccu's of OPzS-accu's in cyclische modus 1	12 V	14.1	13.8	13.2	15,9 @ 6 % max 4 uur	-16
4		24 V	28.2	27.6	26.4	31,8 @ 6 % max 4 uur	-32
5	PzS buisvormige plaat tractieaccu's of OPzS-accu's in cyclische modus 2	12 V	14.4	13.8	26.4	15,9 @ 6 % max 4 uur	-16
5		24 V	28.8	27.6	13.2	31,8 @ 6 % max 4 uur	-32
6	PzS buisvormige plaat tractieaccu's of OPzS-accu's in cyclische modus 3	12 V	15	13.8	13.2	15,9 @ 6 % max 4 uur	-16
6		24 V	30	27.6	26.4	31,8 @ 6 % max 4 uur	-32
7	Lithium-ijzerfosfaat (LiFePO4)-accu's	12 V	14.2	nvt	13.50	nvt	0
7	Lithium-ijzerfosfaat (LiFePO4)-accu's	24 V	28.4	nvt	26.7	nvt	0
8	Instelbaar: maximale laadstroom en absorptie-, druppellaad-, opslag- en egalisatiespanningen kunnen worden gewijzigd in het instellingenmenu	12 V	Aanp.	Aanp.	Aanp.	Aanp. @ 6 % max 4 uur	Aanp.
8		24 V	Aanp.	Aanp.	Aanp.	Aanp. @ 6 % max 4 uur	Aanp.
9	Stroomvoorzieningsmodus	12 V	12.0	nvt	nvt	nvt	0
9	Stroomvoorzieningsmodus	24 V	24.0	nvt	nvt	nvt	0

3.4. Stroomvoorzieningsmodus

De acculader kan worden ingesteld om te werken als een DC-voeding.

In deze modus functioneert de acculader als een constante spanningsbron:

een instelbare uitgangsspanning van 8,0 tot 15,9 V (type 12 V) resp. 16,0 tot 31,8 Volt (type 24 V)
een maximale uitgangsstroom van 60 A (type 12 V) resp. 30 A (type 24 V).

3.5. Temperatuurcompensatie (dV/dT)

De temperatuursensor moet worden aangesloten op de plus- of minpool van de accu.

De temperatuurcompensatie is een vaste instelling. Zie tabel en Afb. 4, en geldt voor alle laadtoestanden.

De temperatuursensor moet worden geïnstalleerd wanneer:

De omgevingstemperatuur van de accu zal naar verwachting regelmatig lager zijn dan 15 °C of regelmatig hoger zijn dan 30 °C
laadstroom overschrijdt 15 A per 100 Ah accucapaciteit

Temperatuurcompensatie is niet vereist voor Li-ionaccu's.

3.6. Power Control — maximaal gebruik van beperkte walstroom

Een maximale netstroom kan worden ingesteld om het springen van een externe zekering in de netvoeding te voorkomen.

Skylla-IP65
